Regulador de Tensão Ajustável com Display 4A Step Up e Down ZK-SJVA-4X - Saída 0,5V a 30V

O Regulador de Tensão Ajustável com Display 4A Step Up e Down ZK-SJVA-4X - Saída 0,5V a 30V é um conversor DC-DC capaz de elevar ou reduzir a tensão de entrada, mantendo uma saída ajustável conforme a necessidade do projeto. Possui controle independente de tensão e corrente, trabalhando nos modos de tensão constante CV e corrente constante CC.

A conexão da alimentação e da carga é realizada por bornes KRE com parafusos, presentes na entrada e na saída do módulo. Esse tipo de borne facilita a fixação dos fios e permite utilizar o regulador em montagens de bancada, protótipos e instalações sem a necessidade de soldar os cabos diretamente na placa.

O ajuste da tensão e do limite de corrente é feito por dois trimpots independentes. O trimpot CV controla a tensão de saída, enquanto o trimpot CC define a corrente máxima fornecida à carga. Quando o valor configurado é atingido, o módulo passa a operar em corrente constante e acende o indicador correspondente.

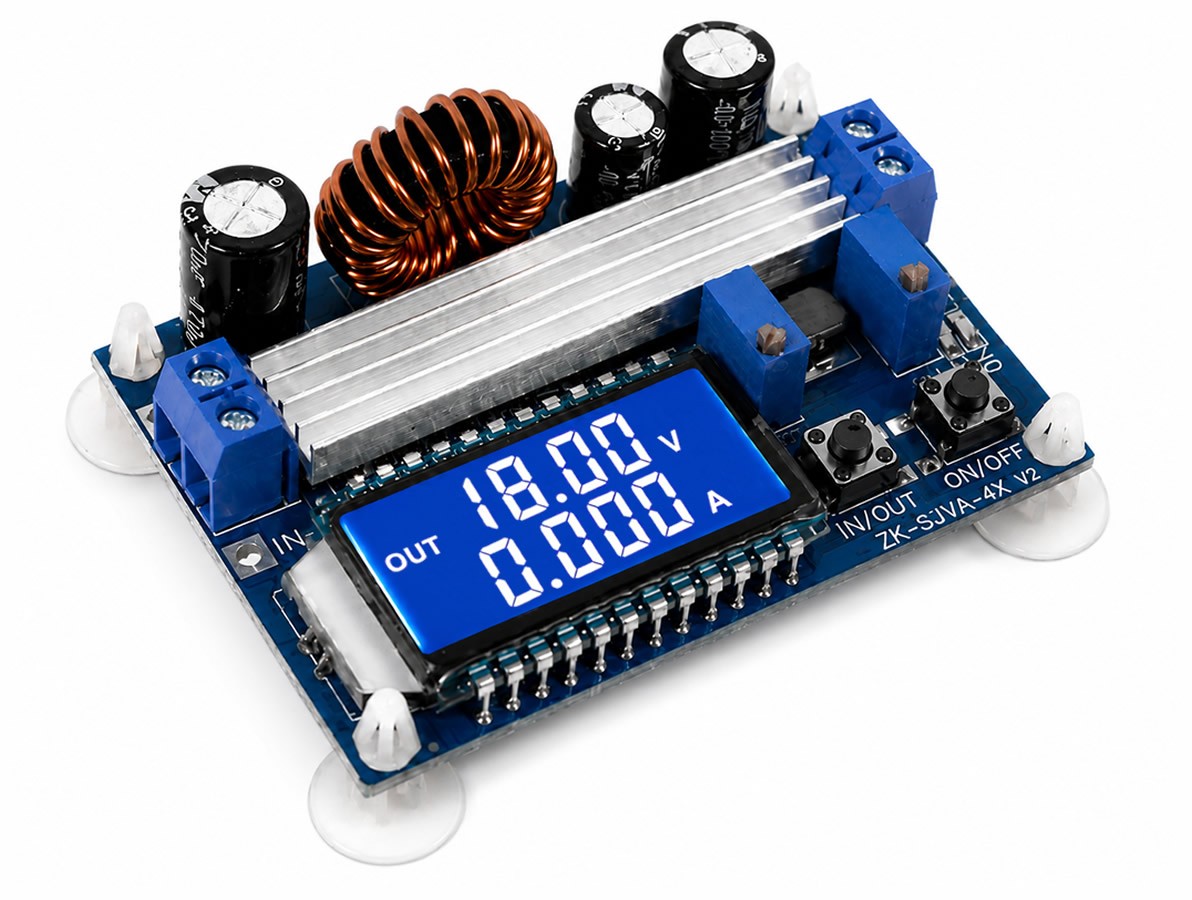

O display LCD permite visualizar tensão, corrente e potência durante a operação. O botão IN/OUT alterna entre a tensão de entrada e a tensão de saída; ao ser mantido pressionado, alterna entre a exibição da corrente e da potência. O botão ON/OFF ativa ou desativa a saída sem desligar o módulo e, ao ser mantido pressionado, permite definir se a saída ficará ligada ou desligada automaticamente na próxima energização.

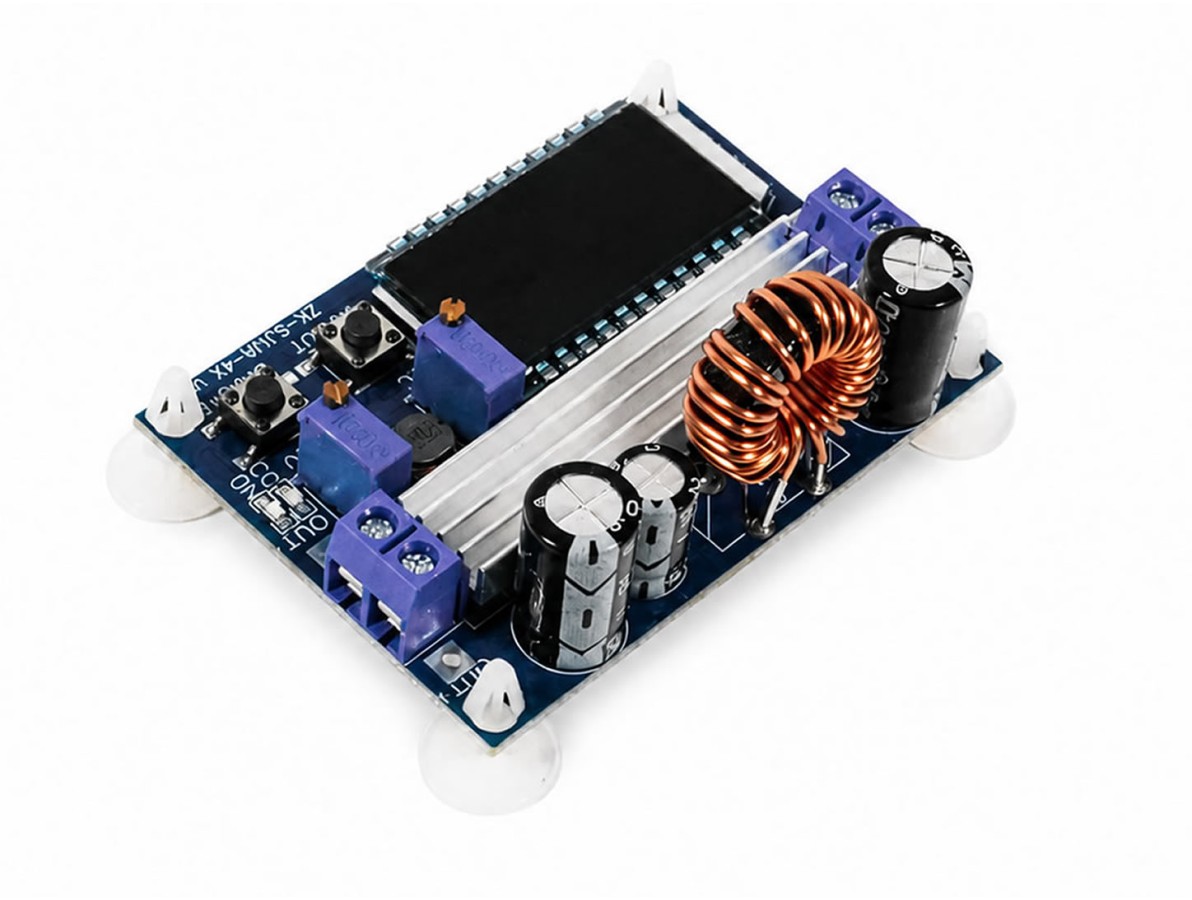

A placa também conta com dissipador de calor integrado, indicadores de saída e corrente constante, proteção contra inversão de polaridade na entrada, retorno de corrente e curto-circuito. Os espaçadores plásticos instalados nos quatro cantos mantêm a placa afastada da superfície de apoio, ajudando a proteger os componentes e facilitando o uso sobre a bancada.

Pode ser utilizado em fontes ajustáveis, testes eletrônicos, alimentação de módulos e circuitos, LEDs de potência, prototipagem e carregamento controlado de baterias compatíveis.

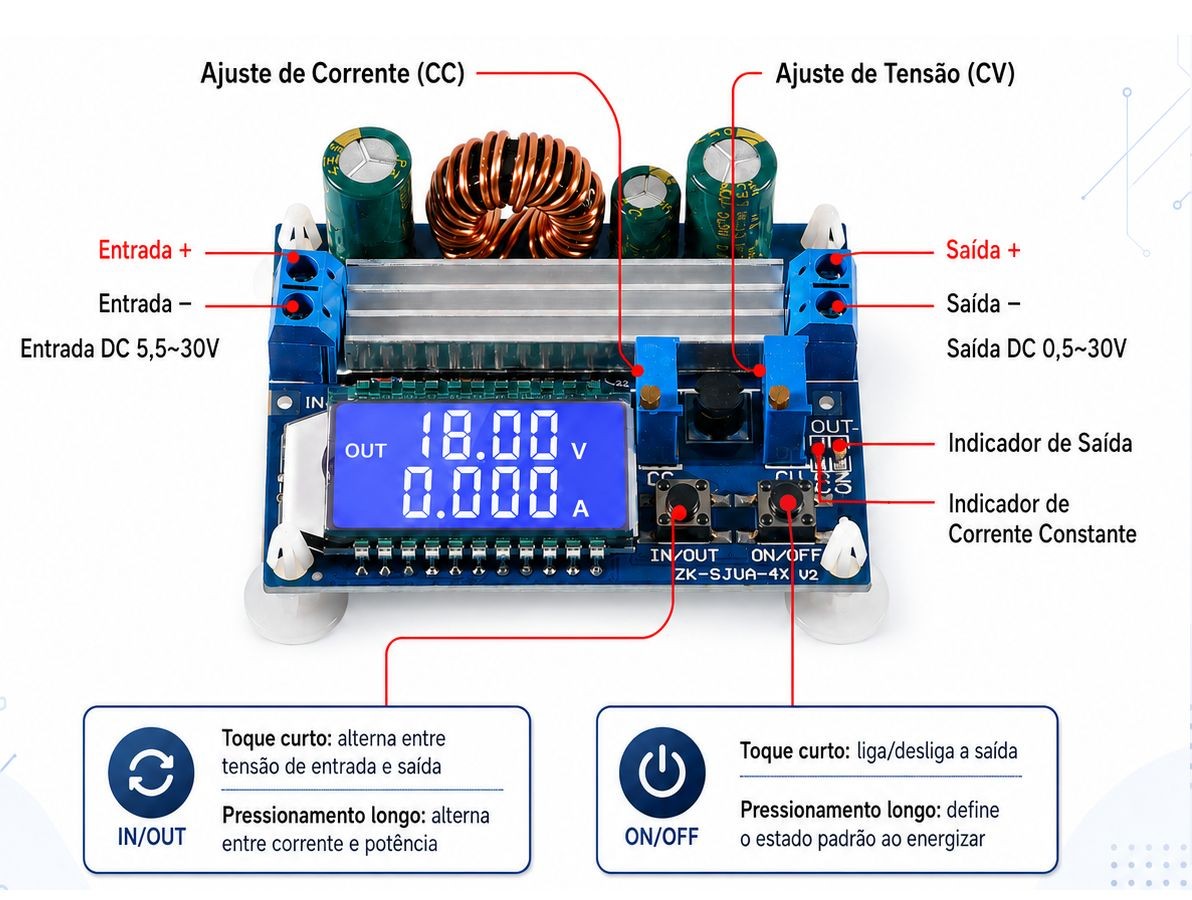

Características Regulador de Tensão Ajustável ZK-SJVA-4X

Utilização

A entrada deve estar entre 5,5V e 30V DC, com saída ajustável de 0,5V a 30V DC. Para uso contínuo, recomenda-se trabalhar em até 3A e 35W. A operação em até 4A exige dissipação de calor reforçada.

Com entrada de 5V, a potência de saída fica limitada a aproximadamente 15W, e as medições de tensão e corrente podem perder precisão. Para trabalhar próximo da potência máxima, utilize uma tensão de entrada superior a 8V.

Antes de conectar a carga, ajuste a tensão e o limite de corrente.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
