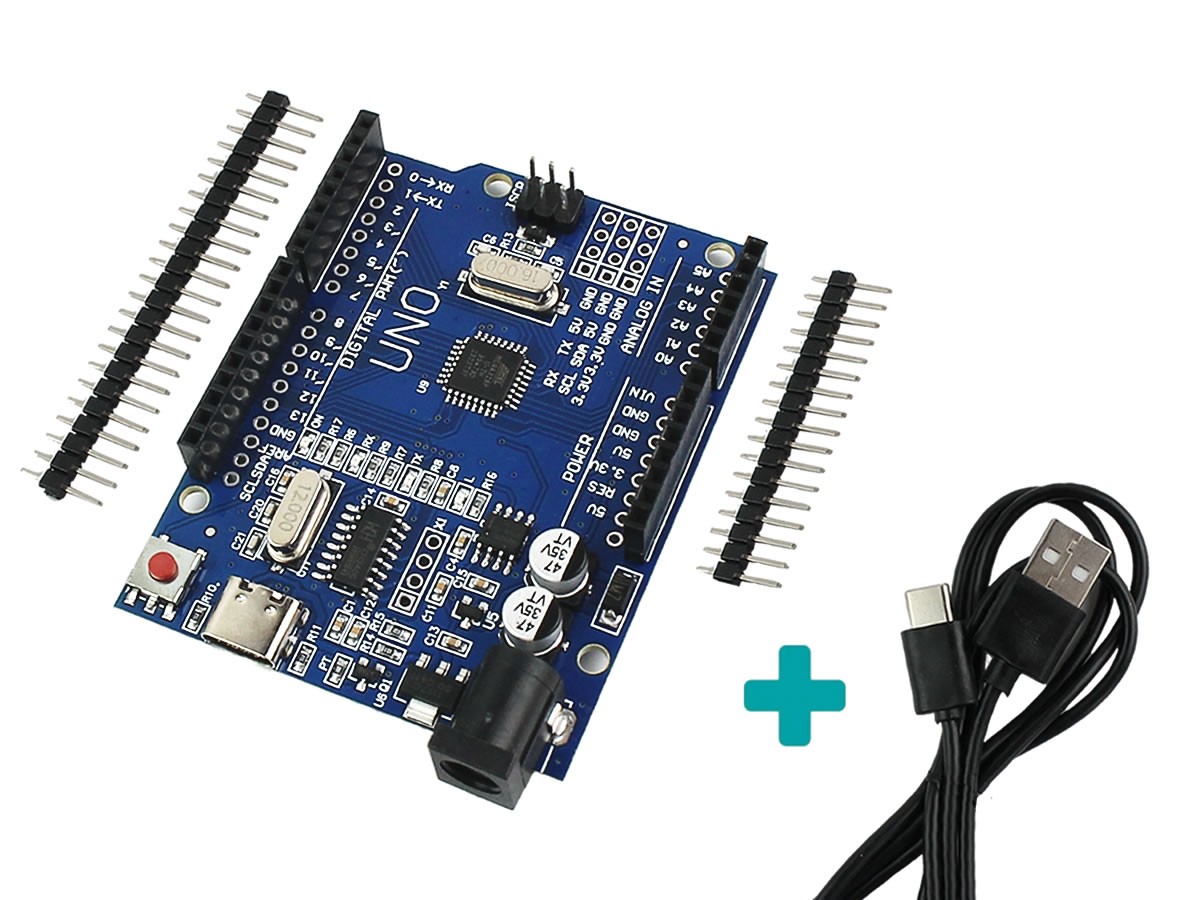

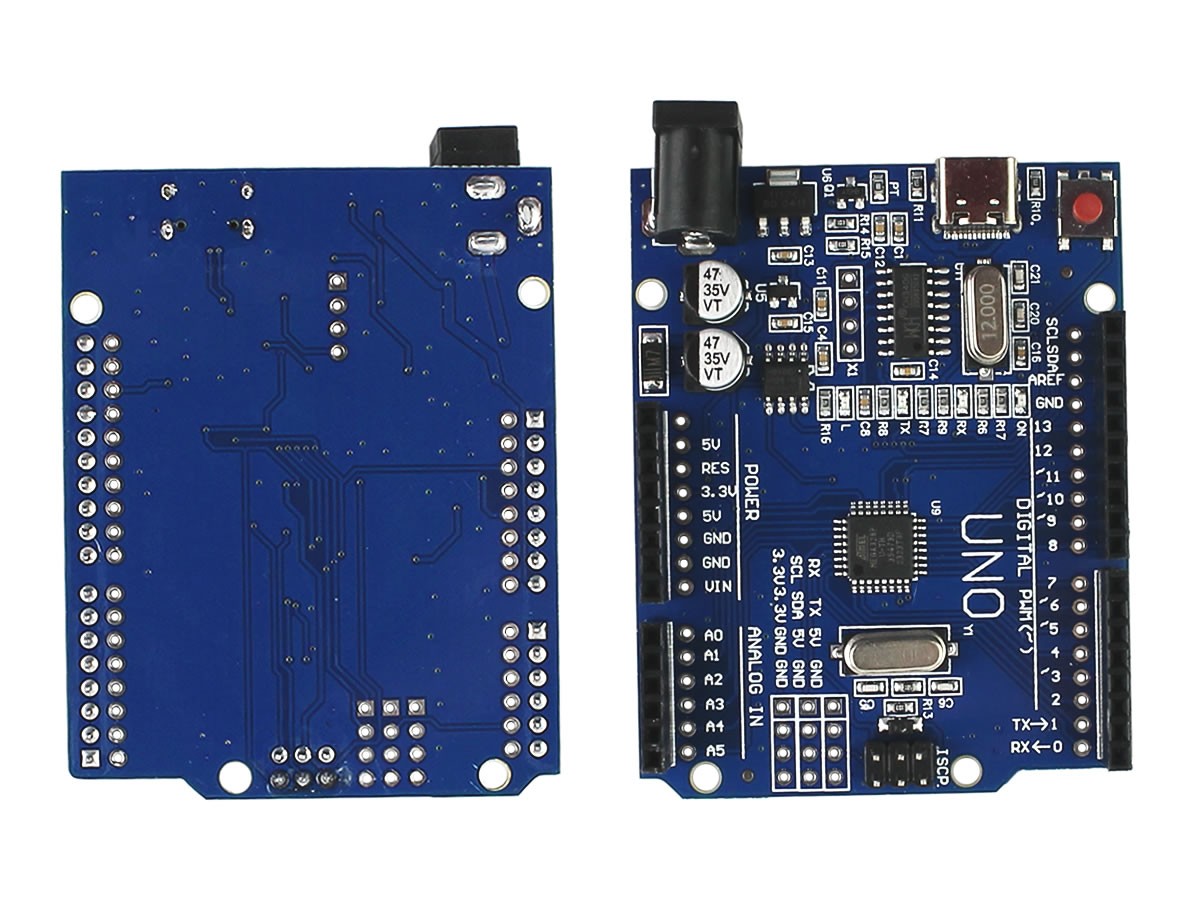

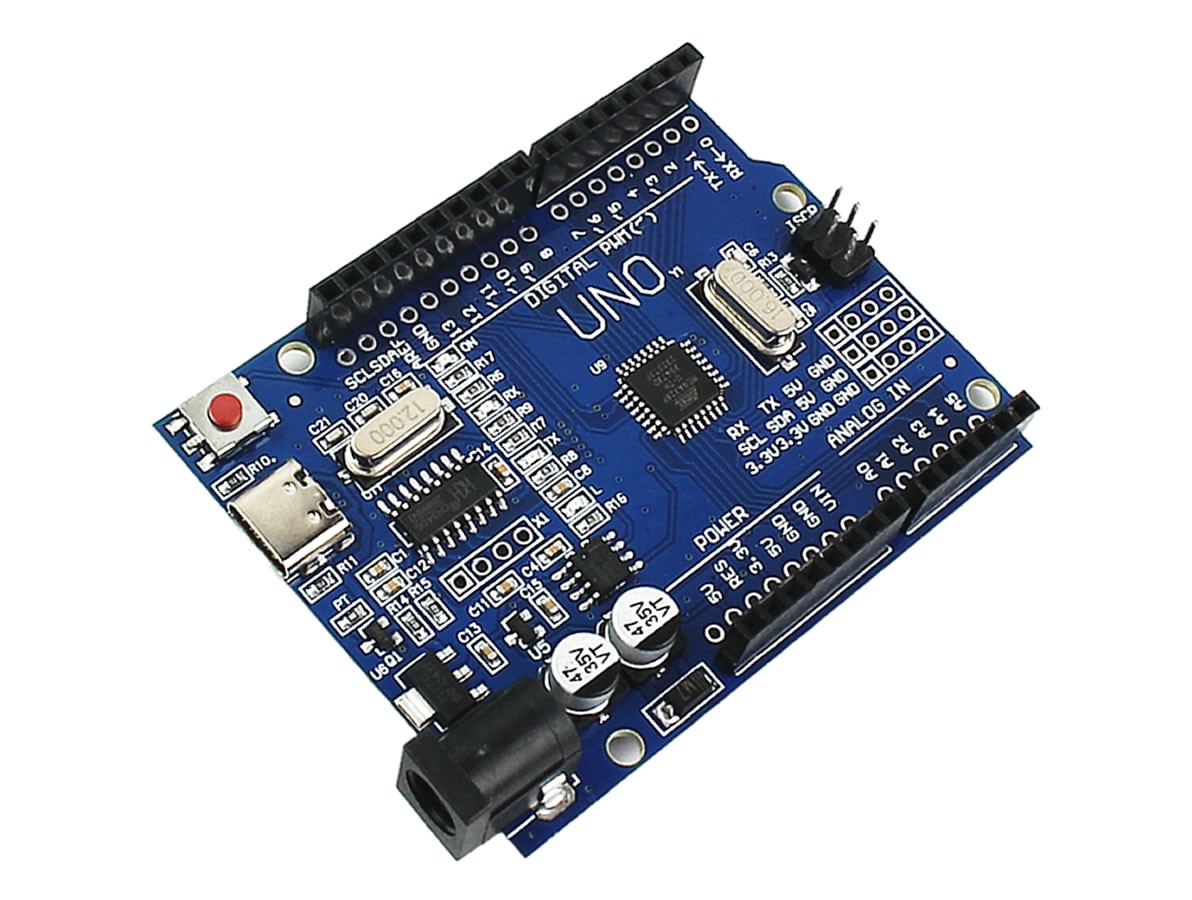

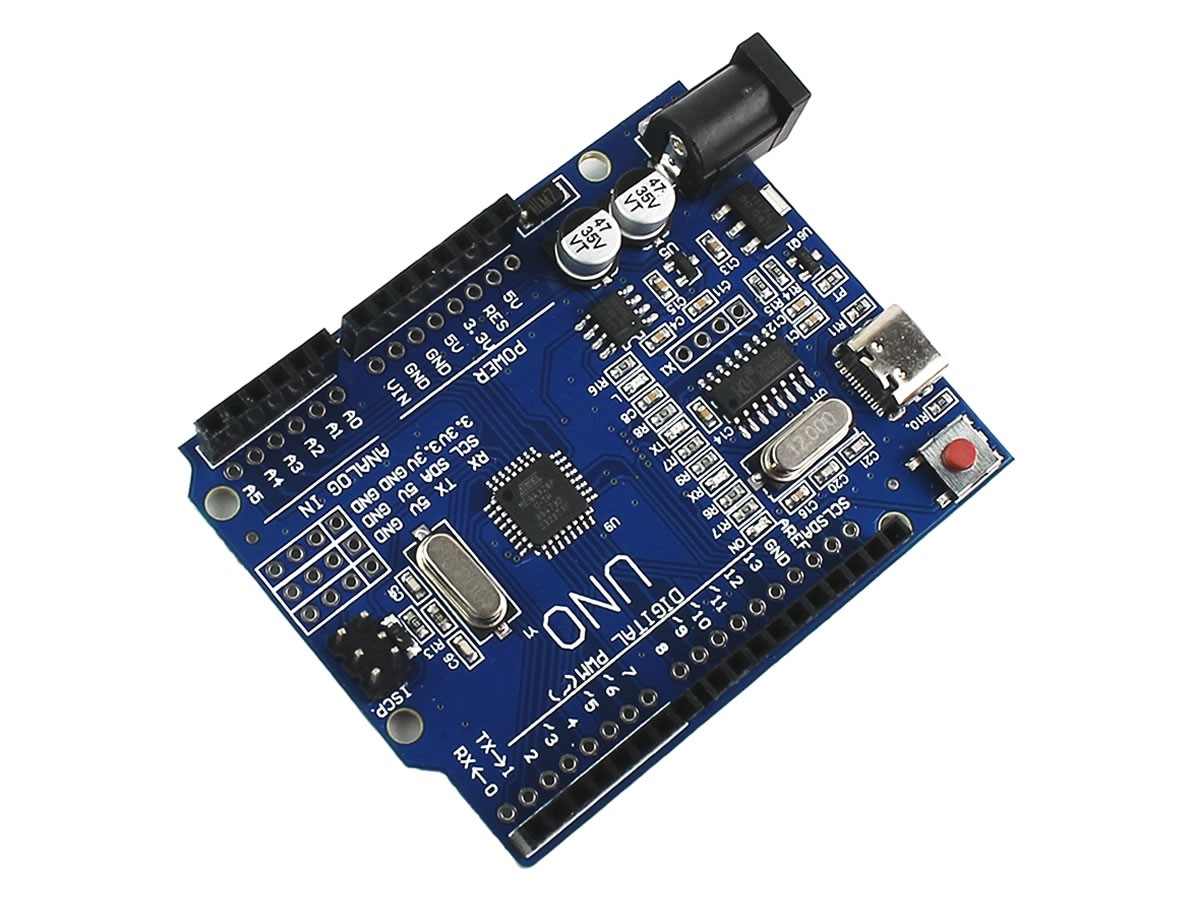

O Placa Uno SMD USB- C compatível Arduino+ Cabo USB é uma versão econômica do mais conhecido e utilizado microcontrolador, o Arduino Uno R3 que apresenta exatamente a mesma pinagem, bem como performance de funcionamento já que também conta com o mesmo processador Atmega328.
A diferença do SMD para o R3 deve-se a tecnologia de encapsulamento do Chip Atmega328, no Arduino SMD a montagem é feita diretamente na superfície da placa e ocupa uma área muito pequena, no Arduino UNO por sua vez, o encapsulamento é DIP, por meio de perfurações na placa.
O que mais se destaca nesse modelo é o seu preço de venda, bem abaixo do seu irmão gêmeo, o que proporciona melhor custo benefício ao programador, aumentando as possibilidades de projetos.
Todos seus pinos são correspondentes ao modelo R3, sem a necessidade de adaptações.
Conta com conexões ICSP, Jack P4 5mm para alimentação externa e conexão USB tipo C, acompanhando as evoluções tecnológicas.

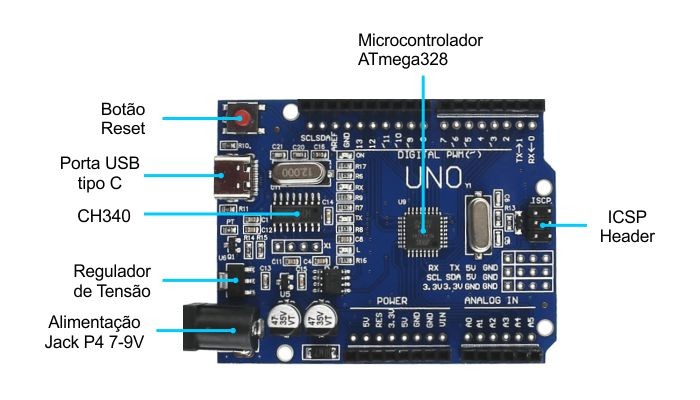

Diagrama de componentes Placa Uno SMD
Sua facilidade utilizando jumpers para conexão de sensores e componentes externos, sem a necessidade de solda, adicionando junto a uma protoboard (matriz de contato) torna o aprendizado e prototipagem extremamente fáceis.
Sua alimentação externa pode ser de 6 a 20 Volts, mas a recomendada é entre 7 a 9V, ele opera com tensões de nível lógico de 5V. Sua flexibilidade na alimentação permite utilizar uma bateria 9V para alimentar e tornar seu projeto remoto
O Uno SMD apresenta diversas portas para conexão com sensores e módulos eletrônicos, as quais estão divididas em 14 pinos digitais (sendo que 6 pinos possibilitam saída PWM), além de apresentar 6 portas analógicas para dispositivos que trabalham com diferentes valores em suas saídas quando ativados.

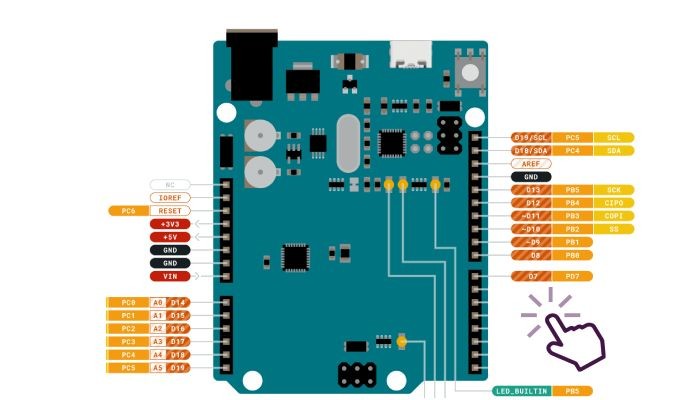

Pinout / Pinos de Conexão Placa Uno R3 SMD compatível Arduino
A fácil conexão ao computador utilizando a Arduino IDE e a seleção da porta COM correta tornam o desenvolvimento de projetos com Arduino Uno SMD simples e eficiente.
Acesse o projeto no Blog UsinaInfo com Placa Uno SMD: "Rastreador Solar com Placa Uno SMD um Seguidor Solar Através de LDR".
CARACTERÍSTICAS:
- Placa Uno SMD compatível Arduino;
- Interface USB tipo C;
- Ideal para iniciantes no mundo maker;
- Fácil utilização;
- Ótimo relação de custo x benefício;
- Compatível com todo os sensores e bibliotecas do Arduino Uno R3;
- Compatível com as outras versões do Arduino Uno R3;
- Garantia Legal de 90 dias (contra defeitos de fabricação);
- Acompanha barra de pinos;
- Acompanha Cabo USB tipo C;
- Download Primeiro Projeto com Arduino;
- Download Driver CH340.
ESPECIFICAÇÕES:
- Modelo: Placa Uno SMD USB-C;
- Alimentação Jack P4: 6- 6-20V DC (Recomendado 7 - 9V);
- Entrada de energia USB-C: 5V (500mA máx.);
- Microcontrolador: ATmega328;
- Velocidade do Clock: 16MHz;
- Saídas analógicas: 6;
- Memória Flash: 32Kb dos quais 0,5 KB são utilizados pelo carregador de inicialização;
- Memória: 32Kb Flash (0,5 KB utilizada pelo firmware), 2Kb SRAM, 1Kb EEPROM;
- Saídas digitais I/O Pin: 14 (dos quais 6 oferecem saída PWM);
- Corrente DC por pino I/O : 40mA (recomendada 20mA);
- Acompanha: barra de pinos para solda e cabo USB tipo C;
- Dimensões (CxLxA): 68,6x53,4x15mm (padrão Arduino UNO);
- Peso: 20g;
- Peso com embalagem: 37.
