Placa Uno R4 WiFi RA4M1 com ESP32-S3, Matriz LED e USB-C – Compatível com Arduino

O Placa Uno R4 WiFi compatível Arduino é uma versão com evolução significativa em relação ao tradicional Arduino Uno R3, trazendo uma série de melhorias e novas funcionalidades que ampliam suas possibilidades de uso.

A sua novidade que mais chama atenção com certeza é sua linda apresentação na matriz de LED com a introdução da representação do jogo tetris e uma pequena animação de coração. Este exemplo pode ser encontrado aqui, e ainda conta com um Editor Online e simples para criação das suas animações no Arduino Labs.

Para utilizar esta placa basta selecionarmos a placa Arduino Uno R4 Wi-Fi e instalar as placas "Arduino Uno R4 Boards". Tão simples quanto to Arduino Uno R3 para utilizarmos, e com a vantagem de um upload de código mais rápido.

A utilização do seu Wi-Fi se assemelha a utilização em um ESP32, com a API da Arduino chamada "WiFiS3" , encontrada nos exemplos WiFiS3, torna o processo de utilização do Wi-Fi quase que de forma nativa, facilitando a criação de projetos e sem improvisos ou gambiarras.

Conheça seus principais destaques inovadores:

Matriz de LEDs: A Placa Uno R4 Wi-Fi vem equipada com uma matriz de LEDs que possui pinos independentes. Isso permite um controle mais preciso e individualizado dos LEDs, sem interferir nos demais pinos de entrada/saída.

Comunicação com ESP32 Independente: O módulo ESP32-S3-MINI-1-N8, responsável pela conectividade Wi-Fi e Bluetooth, opera de maneira independente dos pinos comuns da placa, graças a um tradutor de nível lógico. Isso proporciona uma comunicação eficiente sem ocupar os pinos do microcontrolador principal.

HID (Human Interface Device): A Placa Uno R4 suporta funcionalidades HID, similares às do Arduino Leonardo, permitindo que ela possa ser usada como teclado ou mouse, facilitando a criação de dispositivos de entrada personalizados.

ADC de 12 bits e DAC de 14 bits: A inclusão de um conversor analógico-digital (ADC) de 12 bits e um conversor digital-analógico (DAC) de 14 bits proporciona maior precisão na leitura de sinais analógicos e na geração de sinais analógicos, respectivamente.

RTC (Real-Time Clock): O RTC integrado na Placa Uno R4 Wi-Fi permite a manutenção precisa do tempo, mesmo quando a placa está desligada, alimentando o RTC externamente, essencial para aplicações que requerem registro de data e hora.

QWIIC: A Placa Uno R4 Wi-Fi é compatível com o sistema de conectores QWIIC / STEMMA QT, facilitando a expansão com sensores e módulos adicionais sem a necessidade de solda.

Conheça mais detalhes sobre seu Hardware.

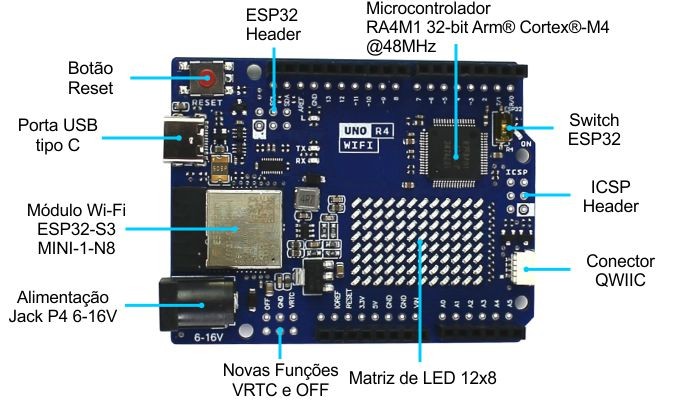

Diagrama de componentes Placa Uno R4 Wi-Fi

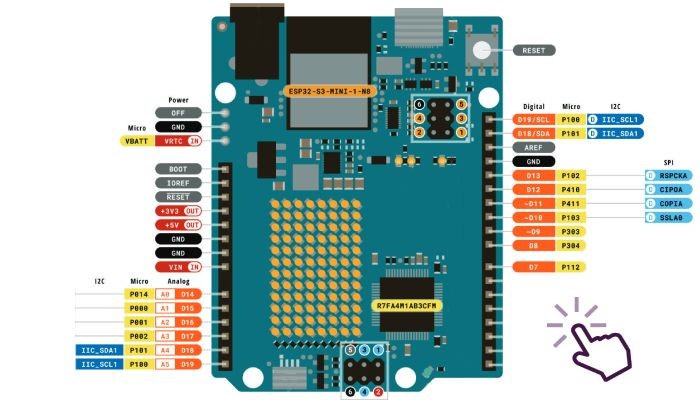

O pinout do Uno R4 Wi-Fi traz pinos compatíveis com o Arduino Uno R3, além de novas funções também possui mais portas, estas conectadas a matriz de LED e ao ESP32, trazendo uma maior independência ao Microcontrolador para realizar novas funções.

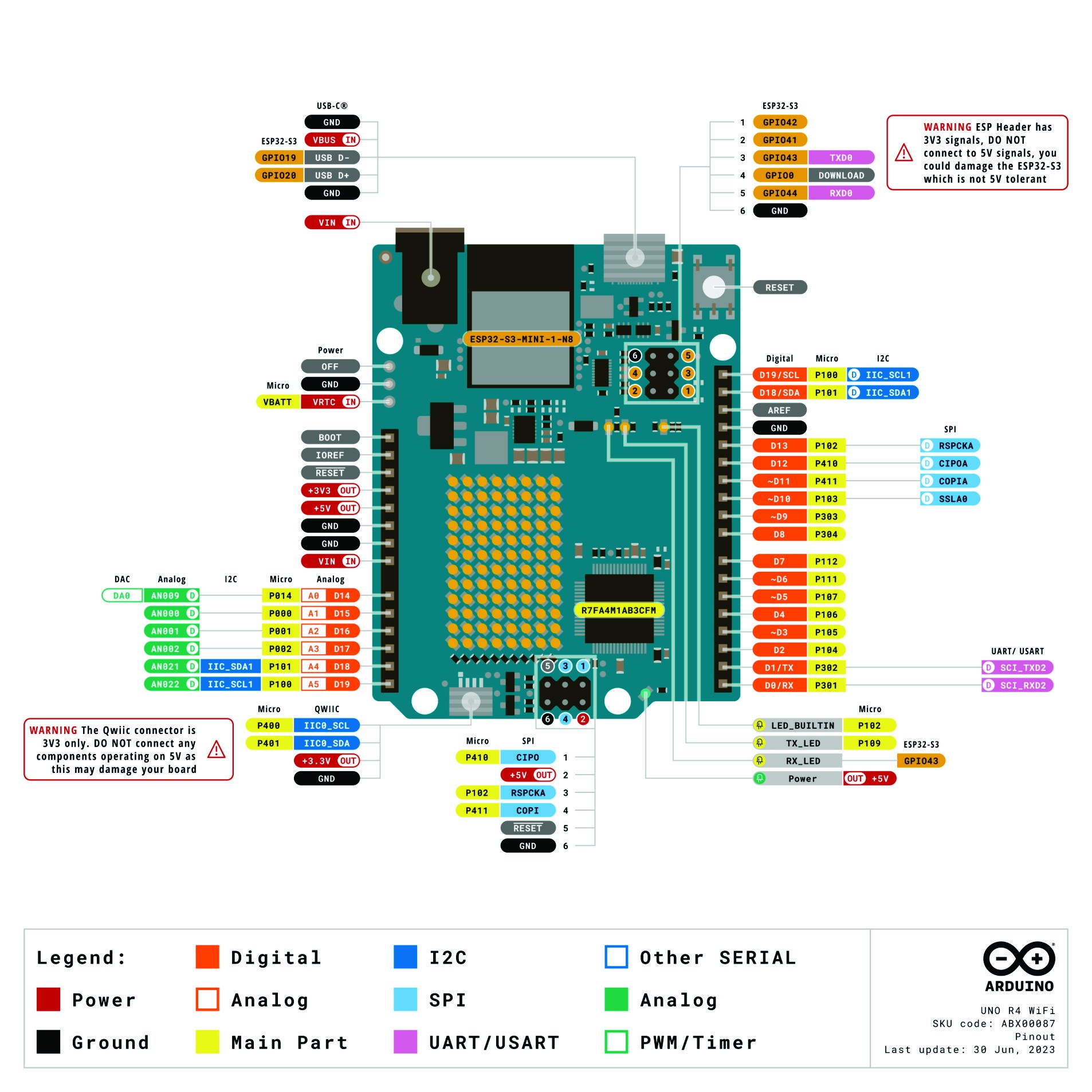

Pinos de Conexão Arduino Uno R4 Wi-Fi

Seu processador com maior clock permite utilizar FreeRTOS de maneira bastante satisfatória, permitindo substituir o millis e obter maior independência em suas funções e tarefas.

Vamos fazer um comparativo para entender as principais diferença entre as placas Uno R3 e Uno R4 Wi-Fi, descobrindo suas vantagens e seus destaques.

Tabela de comparação Arduino Uno R3 com Placa Uno R4 Wi-Fi

A Placa Uno R4 Arduino com WiFi é ideal para projetos que exigem maior poder de processamento, conectividade avançada e funcionalidades adicionais que não são possíveis com o modelo anterior. Seja para makers, iniciantes ou em ambientes educacionais, a Uno R4 Wi-Fi é uma escolha superior para levar seus projetos ao próximo nível.
