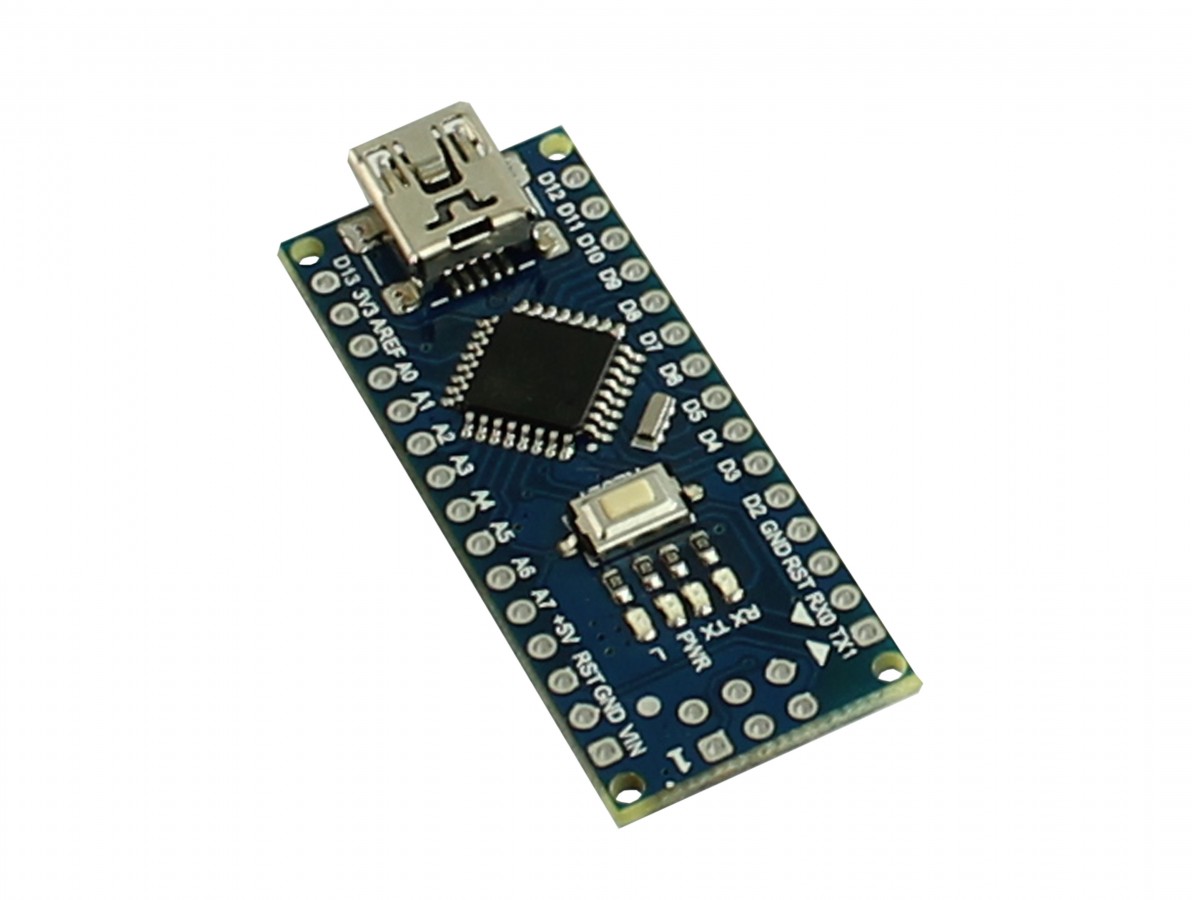

Placa Nano V3 ATmega328P Mini USB com Cabo – Compatível com Arduino

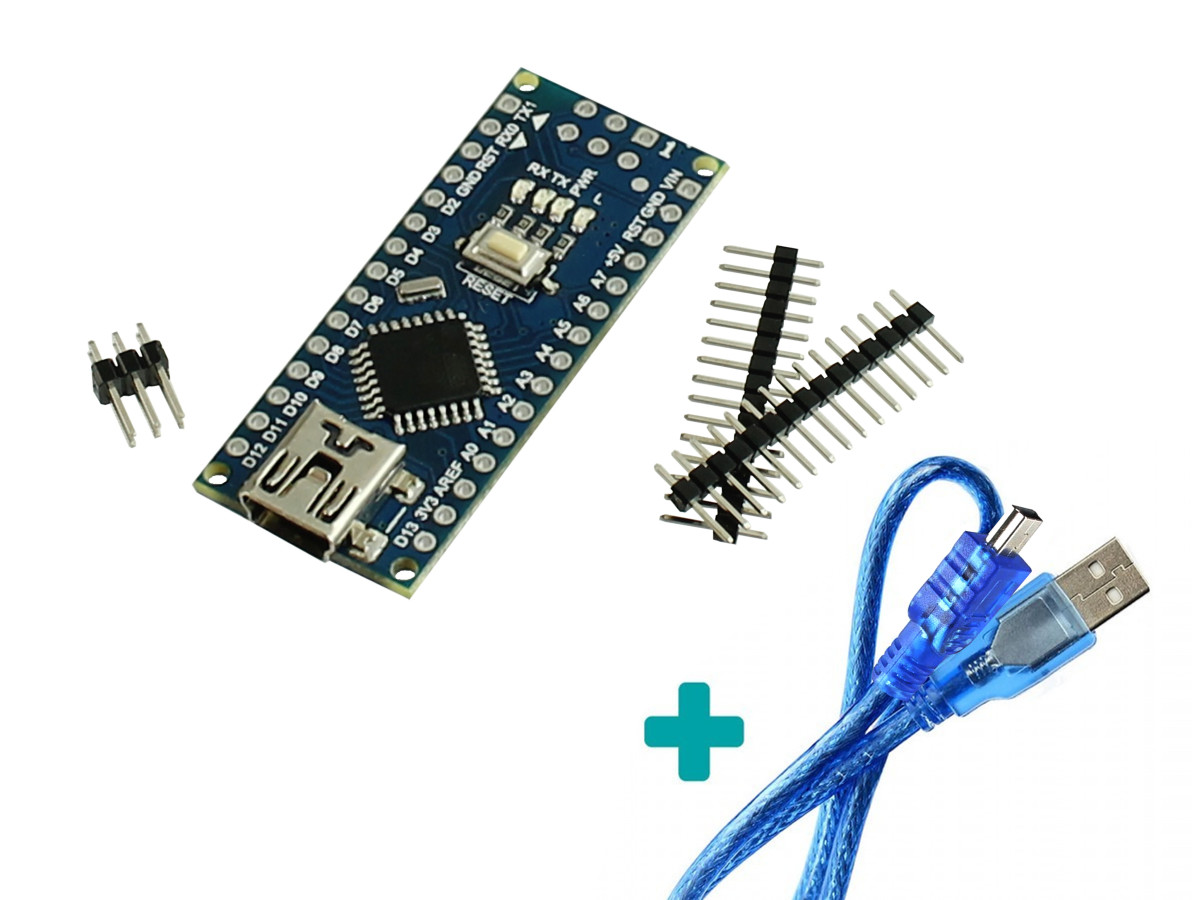

Placa Nano V3 compatível Arduino + Cabo USB

O Placa Nano V3 compatível Arduino é uma pequena versão da placa Duemilanove, onde apresenta-se como um projeto que abarca alta tecnologia para manter as mesmas funções de microcontroladores maiores em uma versão de placa tão pequena.

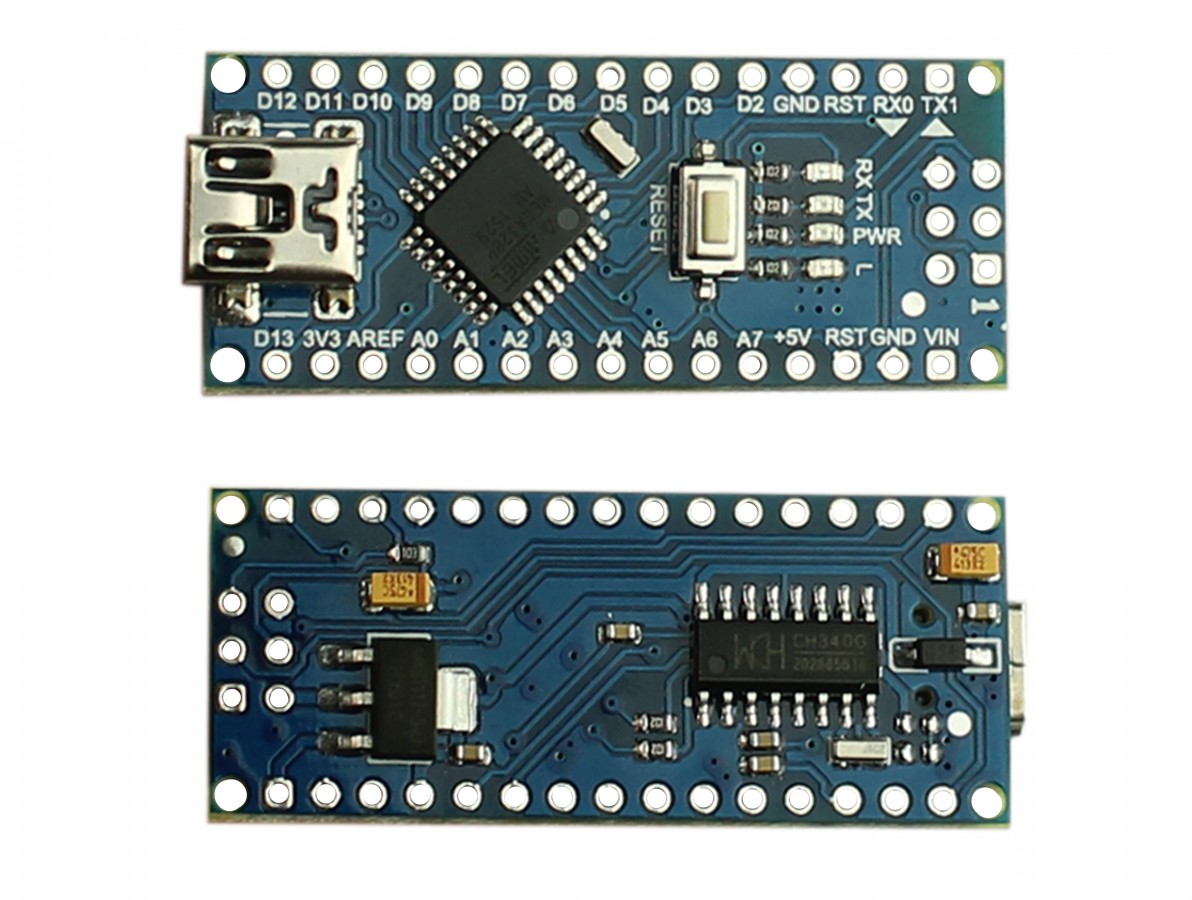

Internamente conta com o microcontrolador ATmega328, o mesmo encontrado no seu irmão maior, apresentando como diferença a versão do chip que é SMD (um tipo de versão compactada, mas que apresenta exatamente as mesmas funcionalidades) que já está devidamente soldado na placa.

Outro diferencial da Placa Nano V3 é preço extremamente atrativo em relação a outros modelos, permitindo que seja aplicado em centenas de projetos com orçamento reduzido e que necessitam apresentar as mesmas funcionalidades de grandes projetos.

Detalhes Físicos da Placa Nano V3 compatível Arduino

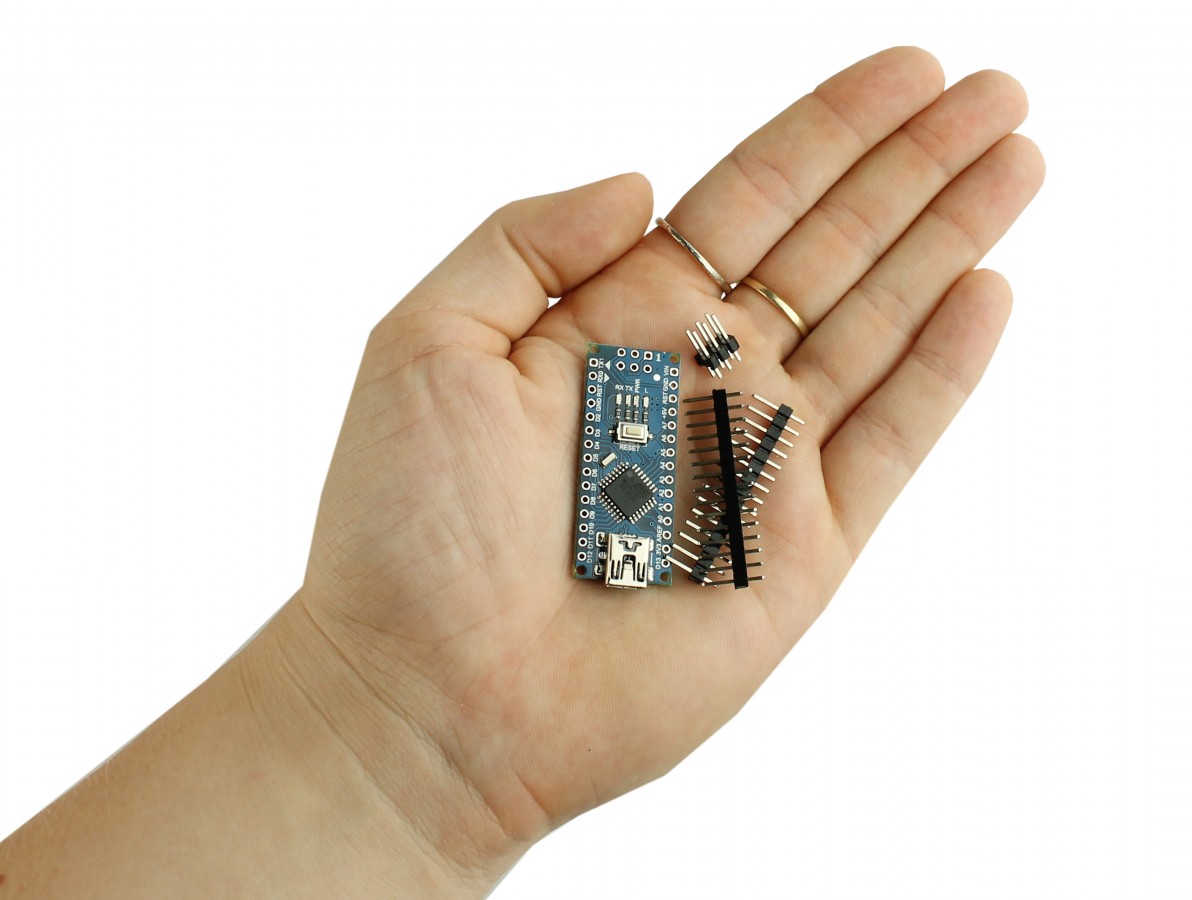

Fisicamente o tamanho apresenta diferenças importantes em relação a modelos mais conhecidos entre os estudantes e técnicos programadores, sendo considerado menor do que o Uno, mas um pouco maior do que o Mini.

Os projetistas que estão familiarizados com os sistemas Arduino devem reconhecer imediatamente o benefício do Nano, especialmente para produção de protótipos em curto prazo. A redução no tamanho é realmente muito grande.

Como possui dimensões reduzidas pode ser imediatamente aplicado em projetos pequenos, onde microcontroladores maiores impossibilitaram o desenvolvimento, isso porque, não poderiam ficar ocultos em pequenas cases ou locais semelhantes.

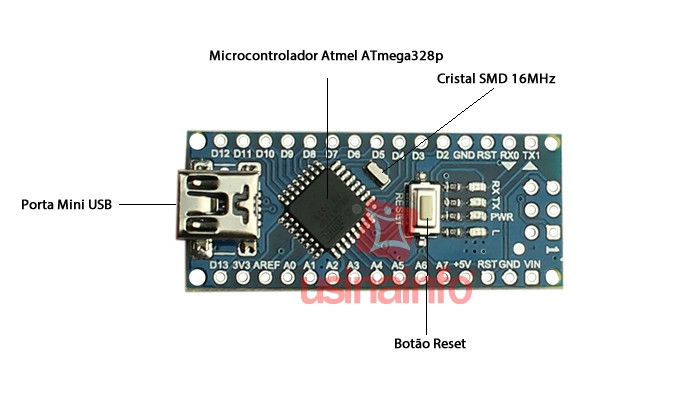

Diagrama de componentes Nano V3

Pinagem de Entrada e Saída

Os pinos no nano são distribuídos em diferentes tipos de portas de entrada e saída que podem ser utilizadas para conexão com módulos e sensores eletrônicos, além de permitirem conexão com uma infinidade de tipos de componentes empregados nas mais diversas finalidades.

A pinagem do arduino nano V3 é distribuída em 36 pinos, onde entre os principais destacam-se um conjunto de 14 pinos digitais (dos quais 6 deles podem ser utilizados como PWM) e um grupo de 8 pinos analógicos que podem ser utilizados com portas de entrada ou saída.

O pinout arduino nano possui espaçamento de 2,54 milímetros padrão (0.1 "), intervalo perfeito para instalação sob protoboards ou para projetar em seu próprio PCB, permitindo que você conecte sensores e módulos sem a necessidade de utilizar soldagens ou outros métodos de fixação assemelhados.

Com relação a pinagem (pinout) ele atende a todas as especificações das placas padrão de estilo Duemilanove, com exceção, naturalmente, as dimensões físicas, permitindo execução com fidelidade dos códigos e bibliotecas anteriormente carregados por meio de programação.

Com a entrada analógica é possível utilizar sensores que trabalhem com valores diferentes de tensões em suas saídas, os quais mudam o valor a medida que são expostos a diferentes condições, entre eles, podemos destacar sensores de temperatura, sensores de distância, entre outros.

Não se pode esquecer da entrada digital, a qual aparece 14 vezes entre os pinos do microcontrolador permitindo comunicação com diversos tipos de sensores digitais, trabalhando com valores exatos na saída (0 e 1), de forma a permitir a utilização de sensores de luz, sensores de nível de líquidos e muitos outros.

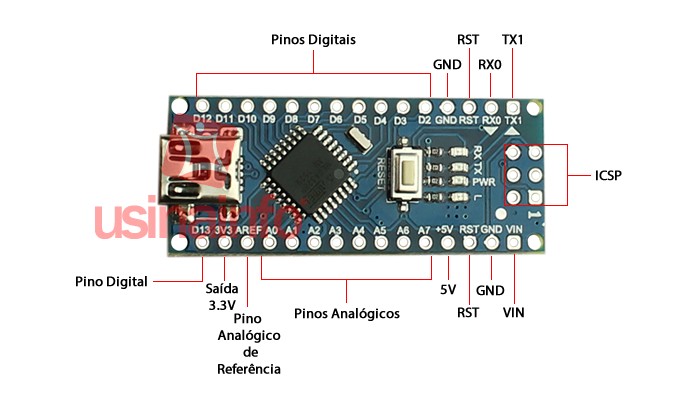

Pinagem simplificada Nano V3

Alimentação

Muitos usuários e programadores se perguntam como alimentar arduino nano? Pois bem, a Alimentação do modelo Nano V3 pode ser feita de três formas diferentes, permitindo utilização da porta mini-USB ou com tensão de 6 a 20V diretamente no pino 30 - Vin, isso porque ele passa por um regulador de tensão ou ainda alimentado no pino 5V diretamente por fonte de alimentação externa com 5V.

Importante lembrar que a utilização da saída de 3.3V suporta a corrente máxima de até 50 mA quando o NANO está funcionando com energia USB, como a 3.3V é originado a partir do USB FTDI> série IC, como resultado a saída de 3,3V fornecida pelo Chip FTDI não estará disponível e os Leds RX e Tx irão piscar se os pinos digitais 0 ou 1 forem elevados.

Destaquem-se ainda que os pinos de E / S digitais ainda permitem uma corrente de a 40 mA cada, onde de uma perspectiva de software, você não terá nenhum problema, já que o Arduino NANO cai sob a mesma classificação de bordo (por exemplo) do Duemilanove.

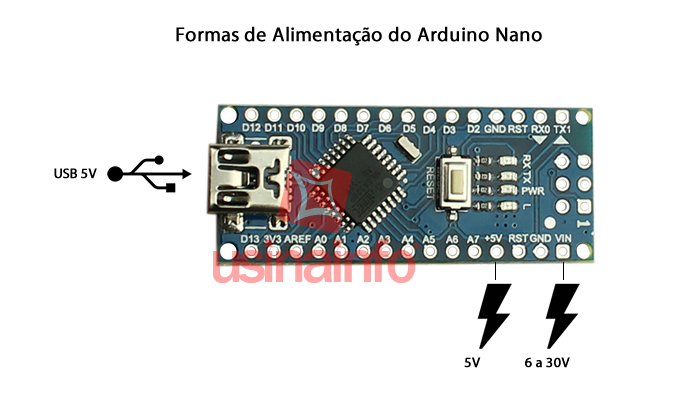

Formas de alimentação Nano V3

Comunicação

Um dos principais destaques é a forma como é feita a comunicação serial no arduino nano, isso porque ele já apresenta em sua estrutura uma porta USB para conexão direta com o microcontrolador, sem precisar de módulos adaptadores ou produtos assemelhados como acontece em outros microcontroladores pequenos.

Em todo caso, se o programador não desejar a utilização USB direta pode optar pela comunicação spi do nano, com ela é possível trocar informações com periféricos e outros microcontroladores, nesse caso, pode ser necessário utilizar adaptadores, por exemplo.

Em especial, o arduino nano v3 é uma das melhores opções para programadores e amadores na área eletrônica uma vez que não precisar de muito conhecimento para conexão, permitindo rápida conexão com computadores e notebooks.

Programação

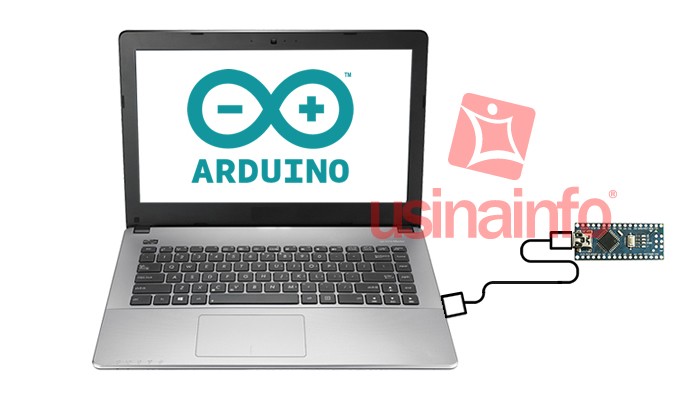

Devido a simplificada comunicação, a programação do arduino nano também é muito facilitada, isso porque com o auxílio do programa Arduino IDE (disponibilizado para download diretamente no site do Fabricante) é possível fazer a programação rápida.

Por meio de códigos desenvolvidos unicamente ou com o a utilização de códigos e bibliotecas prontos é possível programar, desde que ele esteja conectado via USB e o operador tenha selecionado a com porta COM correspondente diretamente no software.

Com esses detalhes observador é possível programar o nano para executar controles de alarmes residências, conjuntos de iluminação com leds, módulos relés, sensores de luz, de fluxo de água e muito mais.

Reset Arduino Nano

A presença botão reset em muito amplifica sua vantagem em relação a outros modelos, isso porque permite que o programador possa reiniciar o microcontrolador de modo físico, sem a necessidade de programação ou uso de computadores.

Informações Adicionais

Devido ao fato de as plataformas de prototipagem Arduino tratarem-se de um projeto OpenSource é possível que sejam modificadas e aperfeiçoadas por outros fabricantes, e foi o que aconteceu com essa versão do Arduino Nano.

O único diferencial do Nano Compatível para o Nano Italiano é o fabricante, pois quanto a compatibilidade com bibliotecas/sensores e a funcionalidade é exatamente a mesma.

Atenção:
O Windows 11 possui incompatibilidades com alguns chips CH340 dispositivo. O sistema pode atualizar o driver automaticamente, o que pode causar o mau funcionamento do dispositivo. Para resolver este problema, procure como desativar as atualizações automáticas de driver no Windows 11 e instale a versão mais antiga do driver fornecida por nós.
