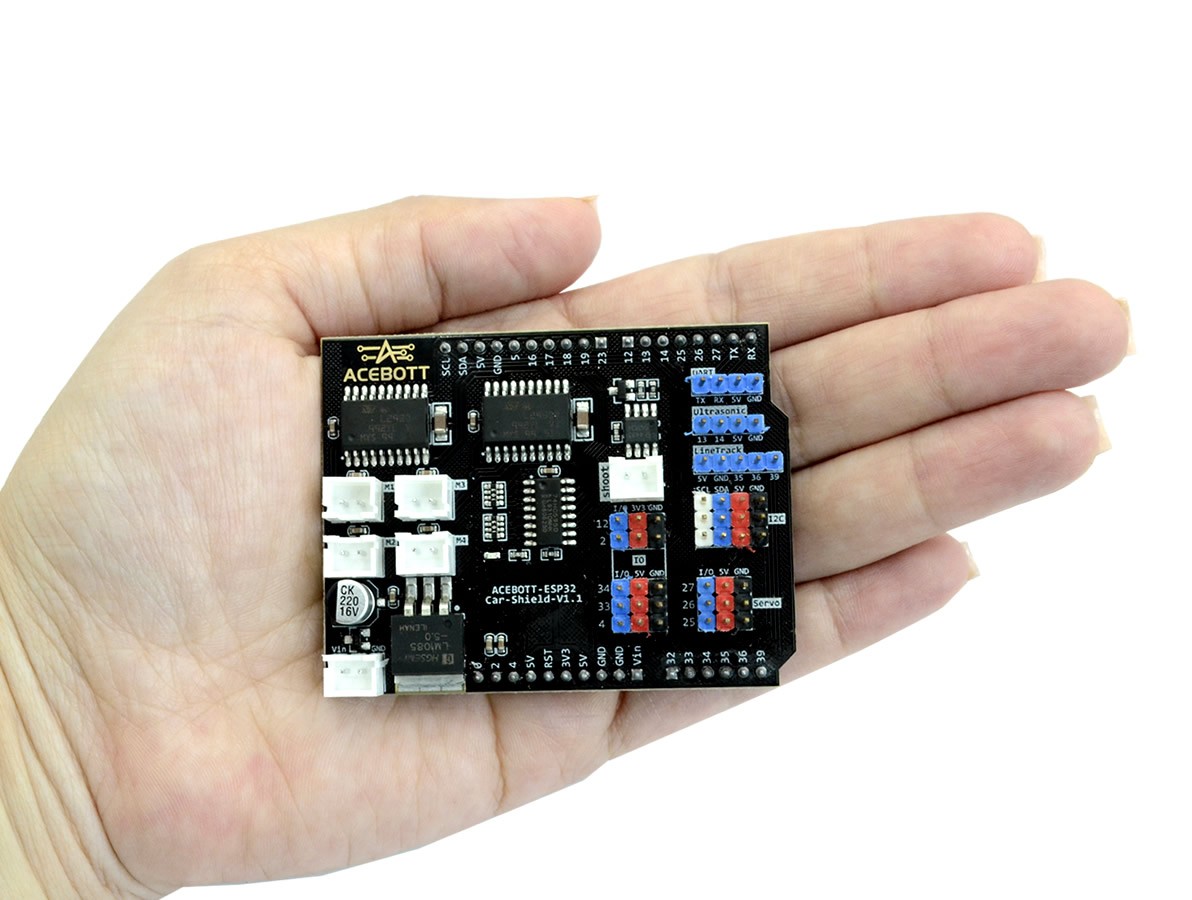

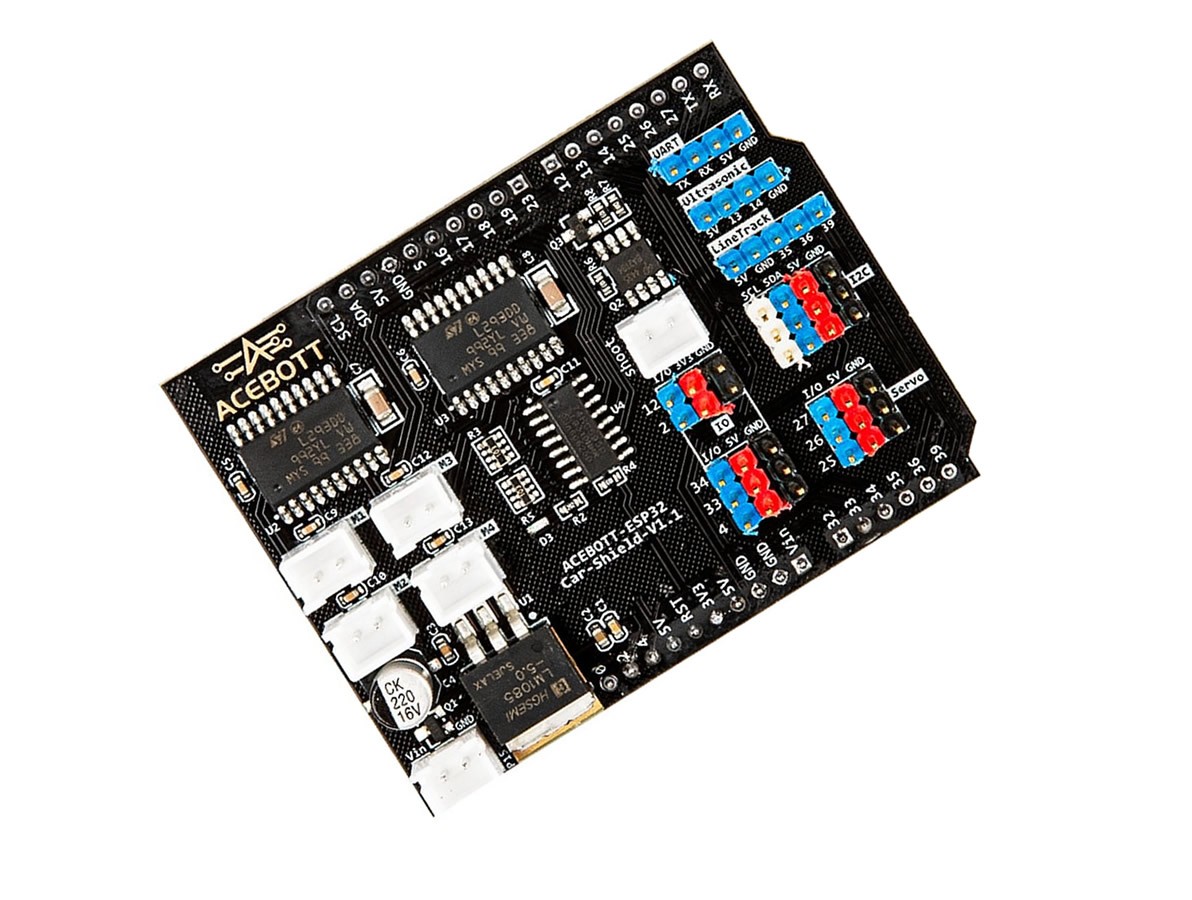

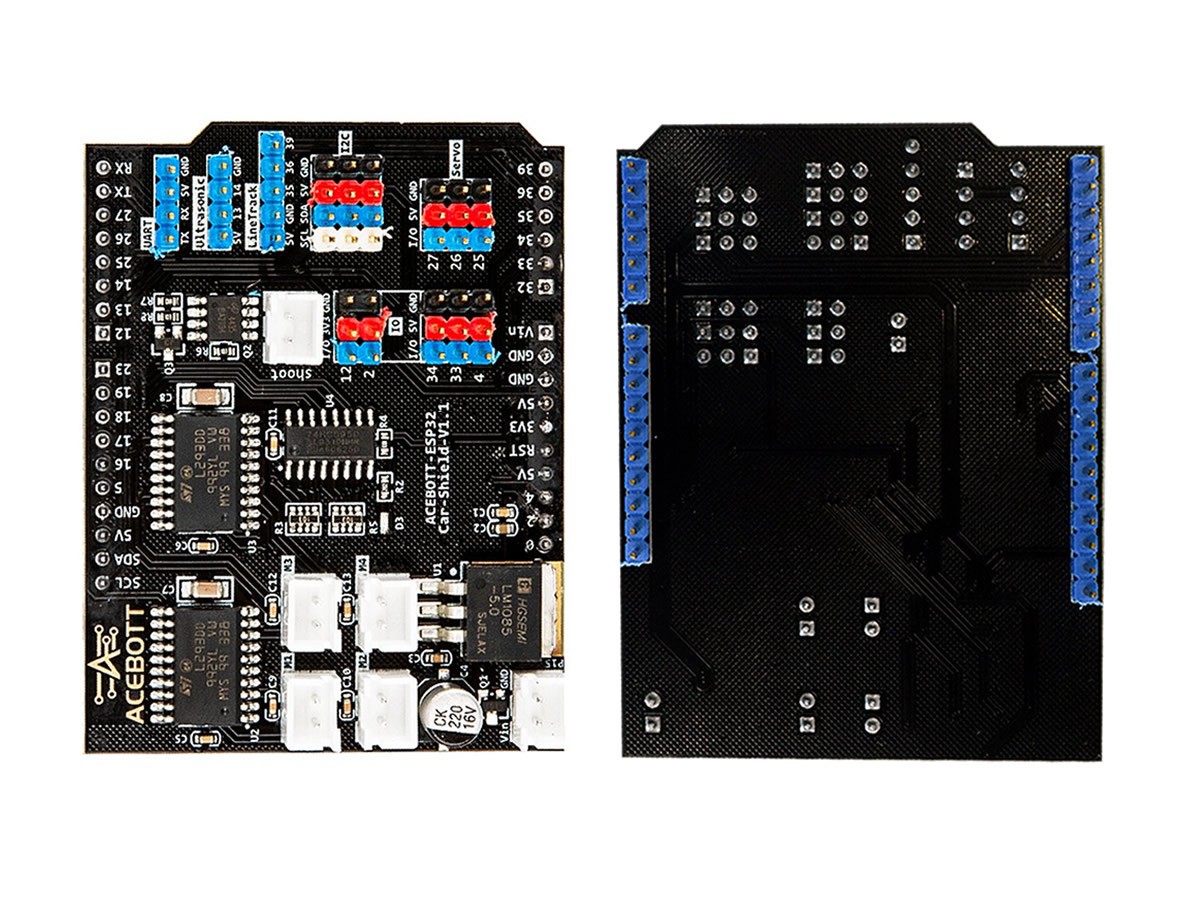

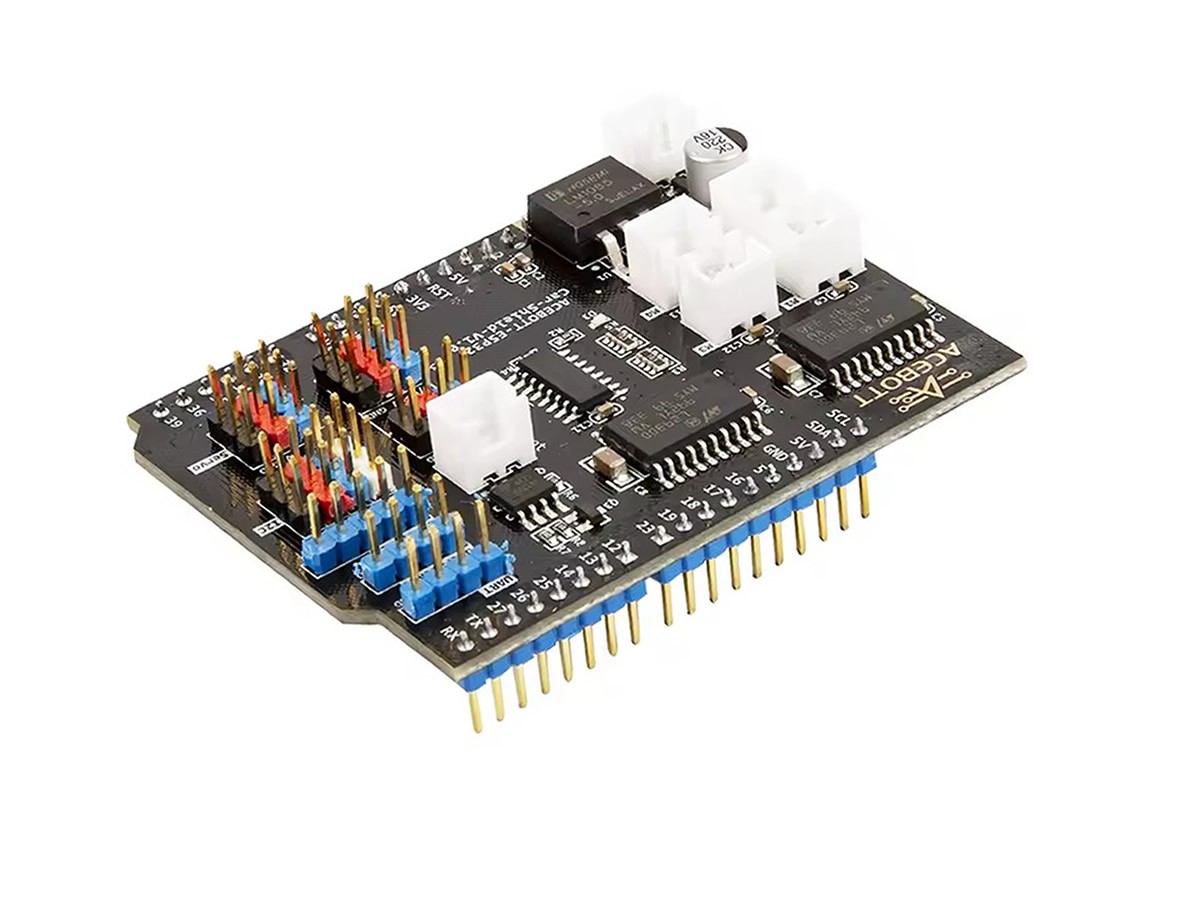

O Shield de Expansão com Driver Ponte H para ESP32 Max V1.0 – 4 Motores – QA052 foi desenvolvido para transformar a sua Placa ESP32 Max em uma plataforma completa para projetos robóticos, carrinhos inteligentes e sistemas de automação móvel. Com layout dedicado e encaixe direto sobre a ESP32 Max V1.0, ele elimina a necessidade de circuitos adicionais, facilitando a montagem e reduzindo o tempo de desenvolvimento.
Equipado com dois CI L293D, cada um contendo duas pontes H completas, o shield permite controlar até quatro motores DC com direção e velocidade independentes (PWM), entregando 600 mA contínuo por canal (1A de pico), ele pode operar motores de 6 a 15V DC. Além disso, ainda traz conexões dedicadas para sensor ultrassônico HC-SR04, servos, sensor de linha e pinos específicos para Serial e I2C, facilitando todas as ligações.
Suas conexões contam com pinos para jumpers e conectores JST XH2.54mm para as conexões de potência. Nas conexões de potência caso queira optar, pode ser utilizado de improviso jumpers padrão diretamente na conexão.
![Destaques Shield de Expansão com Driver Ponte H para ESP32 Max V1.0 – 4 Motores - [1036693]](https://www.usinainfo.com.br/1036693-infografico/shield-de-expansao-com-driver-ponte-h-para-esp32-max-v10-4-motores-qa052.jpg "Destaques Shield de Expansão com Driver Ponte H para ESP32 Max V1.0 – 4 Motores - [1036693]")

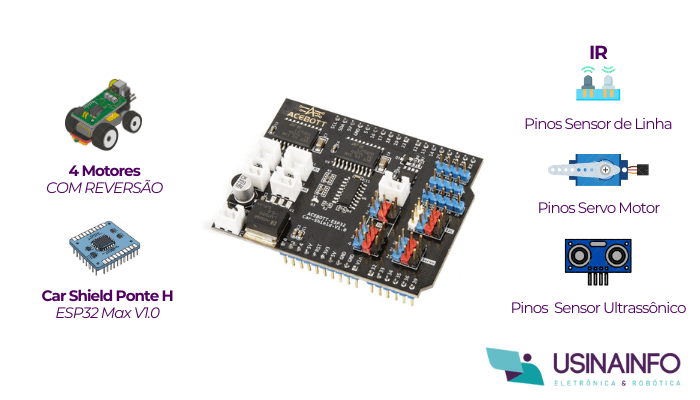

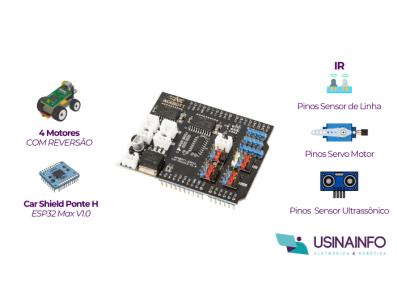

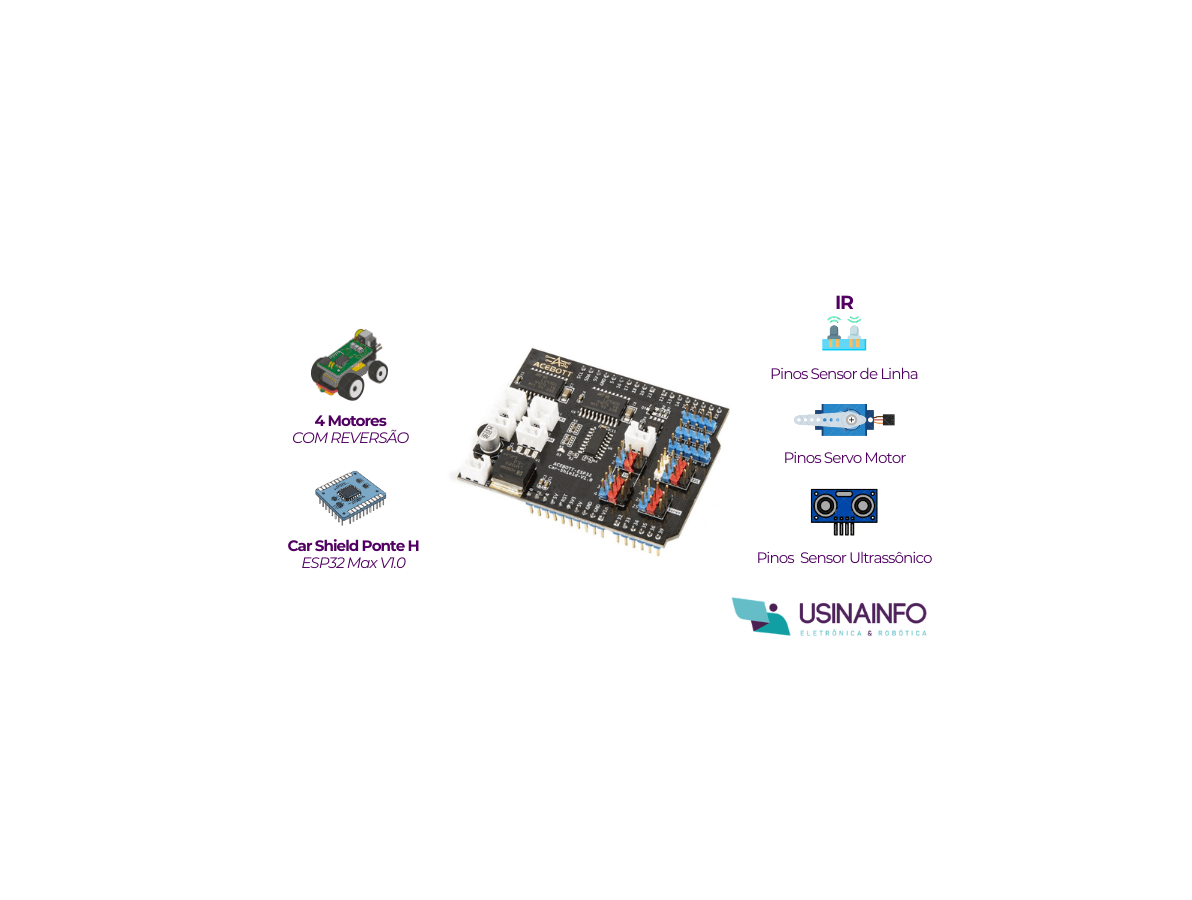

Destaques Shield de Expansão com Driver Ponte H para ESP32 Max V1.0 – 4 Motores
Ideal para carrinhos inteligentes Wi-Fi/Bluetooth, robôs seguidores de linha, robôs de combate, projetos educacionais e automação móvel, aproveita toda a potência do ESP32 para controle por aplicativo, por exemplo.
Basta encaixar seu ESP32 Max V1.0, conectar os motores e a bateria, carregar o código de exemplo e pronto, você já tem um robô Omnidirecional operacional ou ainda o modelo 2WD ou 4WD com giro por meio do servo motor.
CARACTERÍSTICAS:
- Compatível exclusivamente com o ESP32 Max V1.0;
- Controle de até 4 motores DC independente;
- Para carros com tração nas quatro rodas 4WD;
- Duas pontes H Dupla L293DD integradas;
- Controle com reversão para 4 motores;
- Shield com encaixe perfeito em seu ESP32 Max V1.0;
- Ideal para carrinhos, robôs e projetos educacionais;
- Conexões dos motores e fontes com JST XH2.54mm;
- Permite alimentação separada para motores;
- Referência Oficial;
- Datasheet L293DD;
- Código Exemplo ESP32 Max.
ESPECIFICAÇÕES:
- Modelo: Car Shield V1.1 - QA052;
- Marca: Acebott;
- Chip: 2 x L293D (4 canais);
- Tensão Lógica: 3,3V;
- Tensão para Servo Motores: 5V;
- Corrente: 600 mA contínuo / 1A pico por canal;
- Tensão motores: 6 - 15 V;
- Temperatura de funcionamento: 0 ~ 70°C;
- Dimensões(CxLxA): 68 x 53 x 11mm (Sem contar os pinos);
- Peso: 22g.
