Kit TFT LCD 3.2” Touch com Mega Shield Arduino + Kit de Jumpers Ver ampliado

Kit TFT LCD 3.2” Touch com Mega Shield Arduino + Kit de Jumpers

05624
Mais Vendido
AVISE-ME QUANDO DISPONÍVEL POR:
INFORME SEU E-MAIL
Avise-me quando disponível

27 outras opções

O Kit TFT LCD 3.2” Touch com Mega Shield Arduino é uma solução para utilização desse prático e moderno display LCD junto ao microcontrolador Arduino Mega 2560 (não acompanha), permitindo que com a devida programação funcione sem muitas dificuldades.

A tela TFT LCD é um transistor de película fina, ou seja, um tipo de display de cristal líquido que possibilita o controle de forma individual dos pixels. O display TFT funciona a partir do controle de colunas e linhas com estímulos mais ou menos intensos de corrente elétrica, sendo uma solução que traz qualidade e menor custo de produção em um único produto.

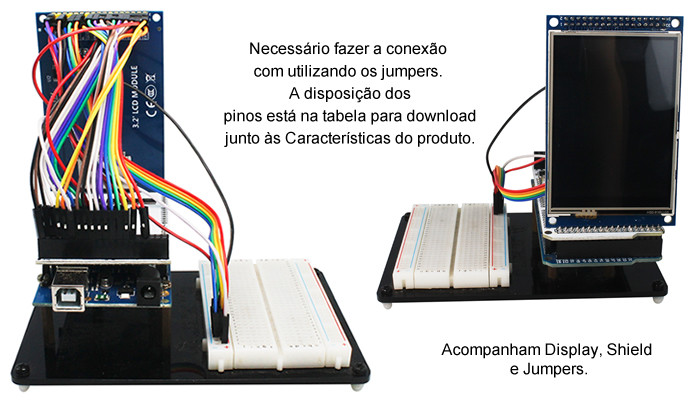

Vale destacar que o TFT LCD 3.2” NÃO pode ser conectado diretamente no Mega, precisando que seja feita uma intervenção por meio de jumpers entre os dois dispositivos com a devida atenção, pois serão muitas conexões não aleatórias. Logo abaixo faça o download do arquivo com tabela que contém os respectivos pinos que precisam ser interligados.

Na parte inferior do Display LCD Shield Touch Sreen há um slot padrão para cartão SD, o qual possibilita o armazenamento de dados para junto de seu projeto, aumentando ainda mais a sua usabilidade, sendo acompanhado de uma caneta para melhor manipulação.

O Kit TFT LCD 3.2” Touch com Mega Shield Arduino pode ser utilizado em projetos que exijam manipulação de códigos de segurança ou mesmo projetos didáticos dos mais diversos tipos que exijam telas para visualização de imagens simples, fotos ou mesmo menus para navegação.

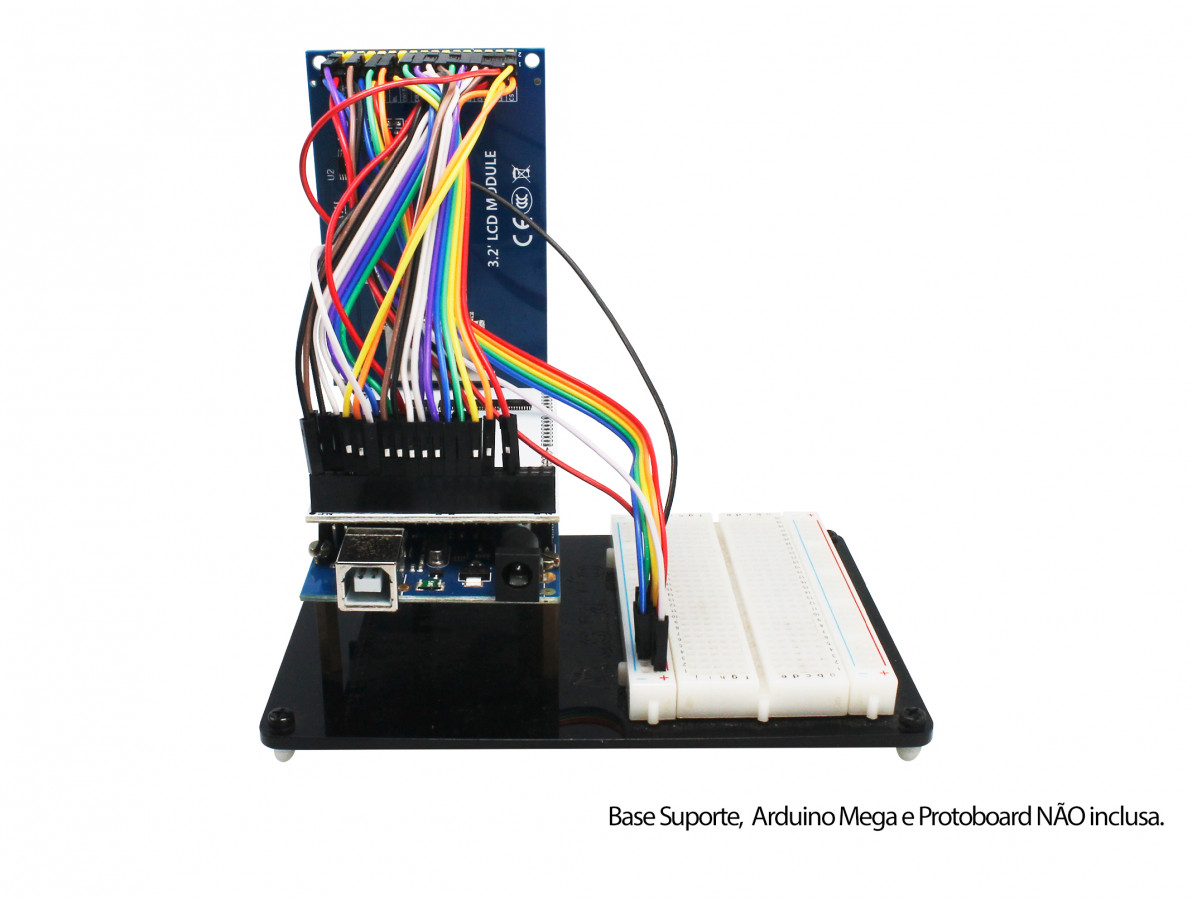

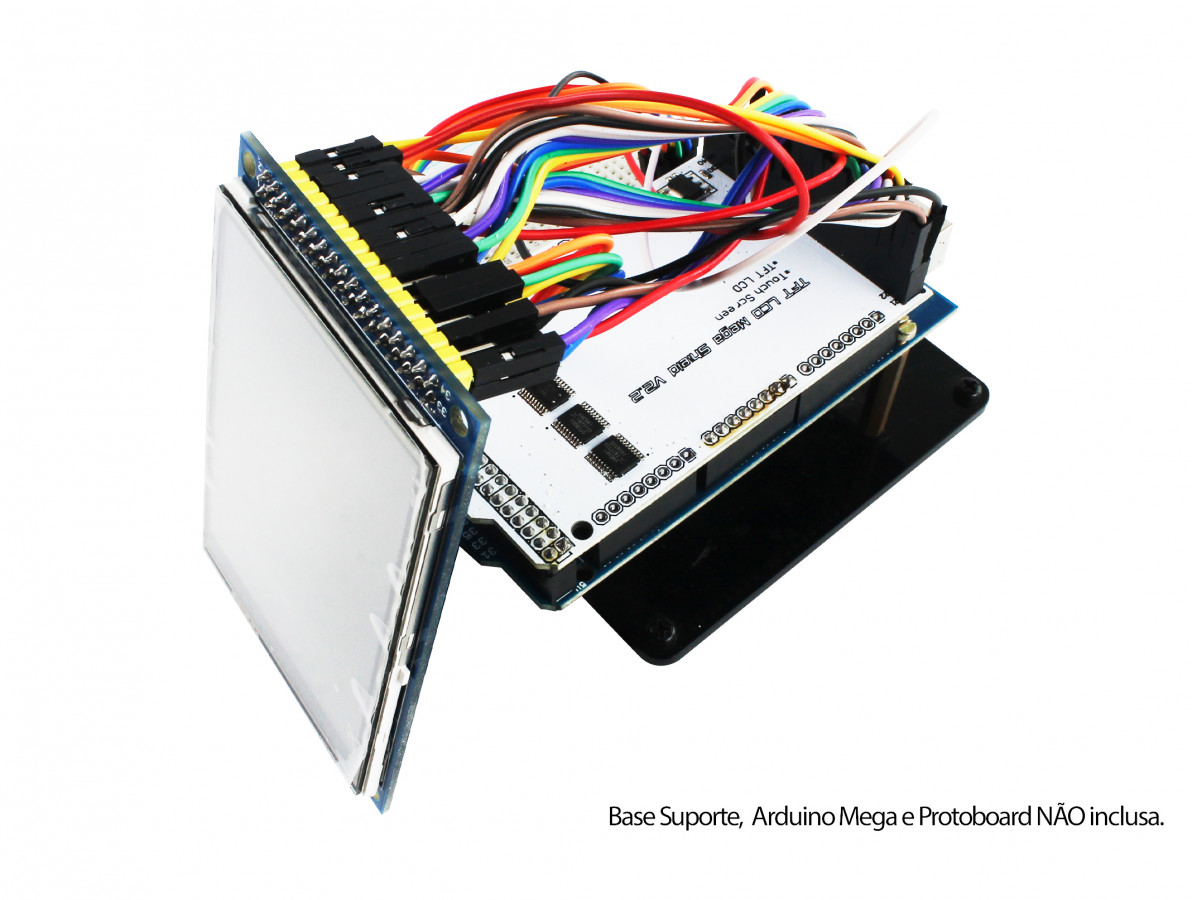

Para ligar o display LCD no Arduino é preciso conectar o TFT LCD Mega Shield sobre o Mega 2560 e na sequência fazer as conexões com os jumpers, já que a conexão direta do display não é possível devido à posição dos pinos que não são compatíveis, portanto, tenha em mente que a simples conexão do display sobre o shield não vai ser possível.

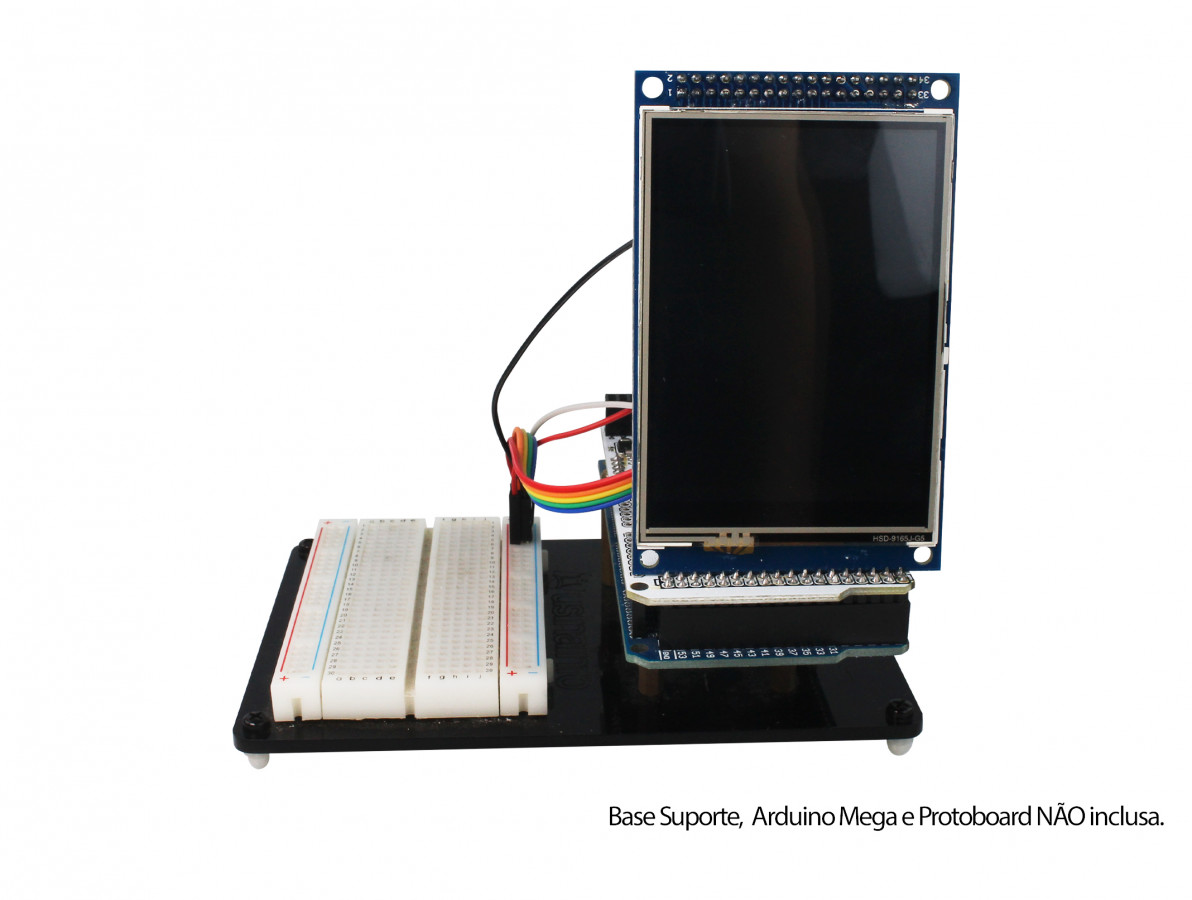

O tamanho da tela de 3,2” polegadas é suficiente para visualização de informações e imagens em boa qualidade com resolução de até 320x240 pixels, aumentando as possibilidades e finalidades de aplicação nos mais diversos tipos de projetos robóticos ou eletrônicos.

O LCD no Arduino funciona a partir da devida conexão, seja por meio de shield ou de jumpers, onde o display vai exigir tudo o que foi programado para mostrar, seja informações de sensores, arquivos armazenados no cartão de memória e outras aplicações a depender do seu projeto.

Conexão Kit TFT LCD 3.2” Touch com Mega Shield Arduino - [1030113]
Conexão TFT LCD 3.2” Touch com Mega Shield



CARACTERÍSTICAS:

- Kit TFT LCD 3.2” Touch com Mega Shield;
- Display TFT LCD 3.2” Touch Screen;
- TFT LCD Mega Shield V2.2;
- Jumper Macho-Fêmea 10cm com 40 peças;
- LCD Shield Arduino;
- Display colorido;
- Compatível com Arduino Mega;
- Tela resistiva;
- Amplo ângulo de visão;
- Necessita Conexão por Jumpers;
- Tabela para Conexão do Diplay 3.2" e do Shield TFT;
- Código de Porgramação e Biblioteca TFT LCD 3.2”.

ESPECIFICAÇÕES:

- Modelo: KDSJ1;
- Controlador LCD: ILI9341;
- Tensão de entrada: 5V (Arduino Mega);
- Tensão de saída: 3.3V;
- Telas LCDs compatíveis: TFT de 3.2”;
- Cores: 65K;
- Suporta: 8bits/16bits;
- Resolução da Tela: 320x240;
- Dimensões da tela visível (CxL): 66x50mm;
- Dimensões do shield (CxL): 90x53mm;
- Peso: 100g.
