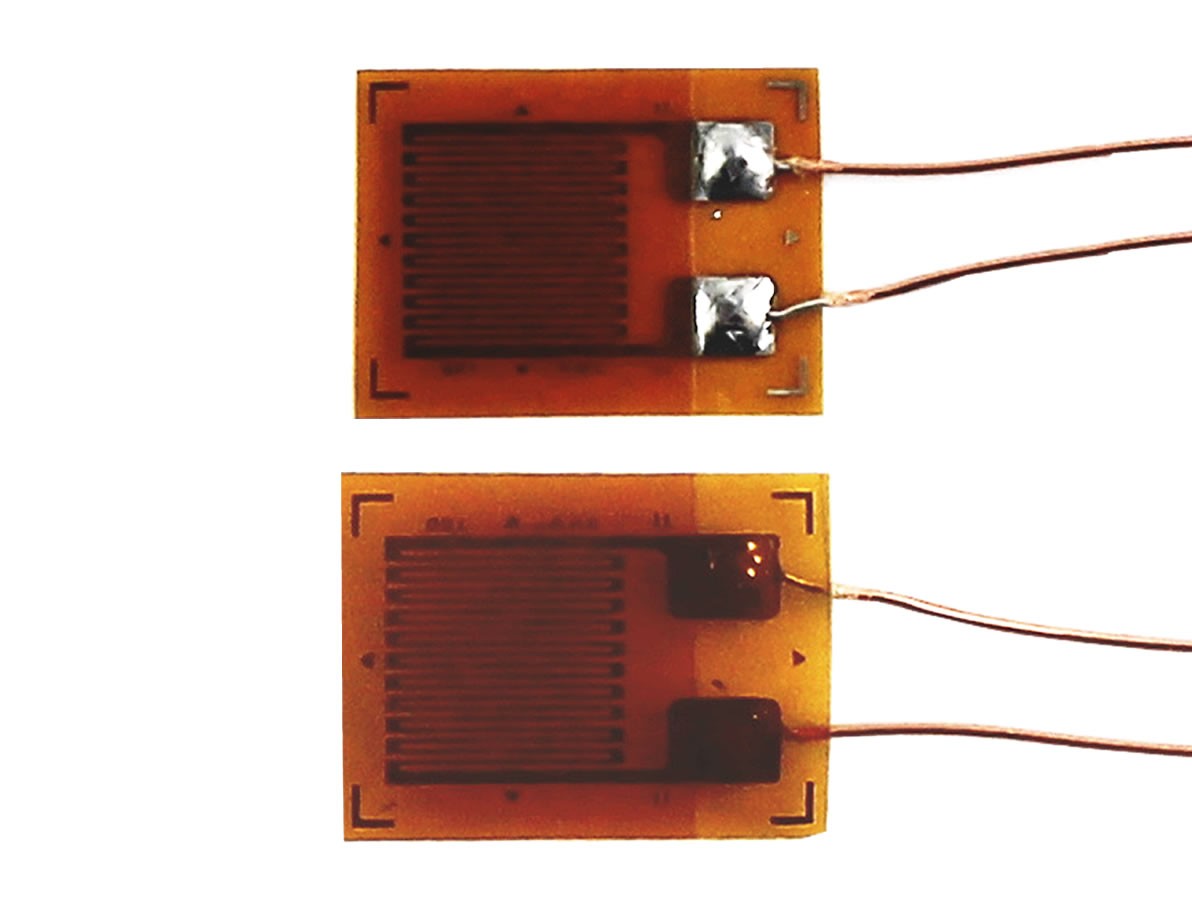

    Strain Gauge Extensômetro de Resistência Elétrica tipo Folha 120 ohms - Thumb 1

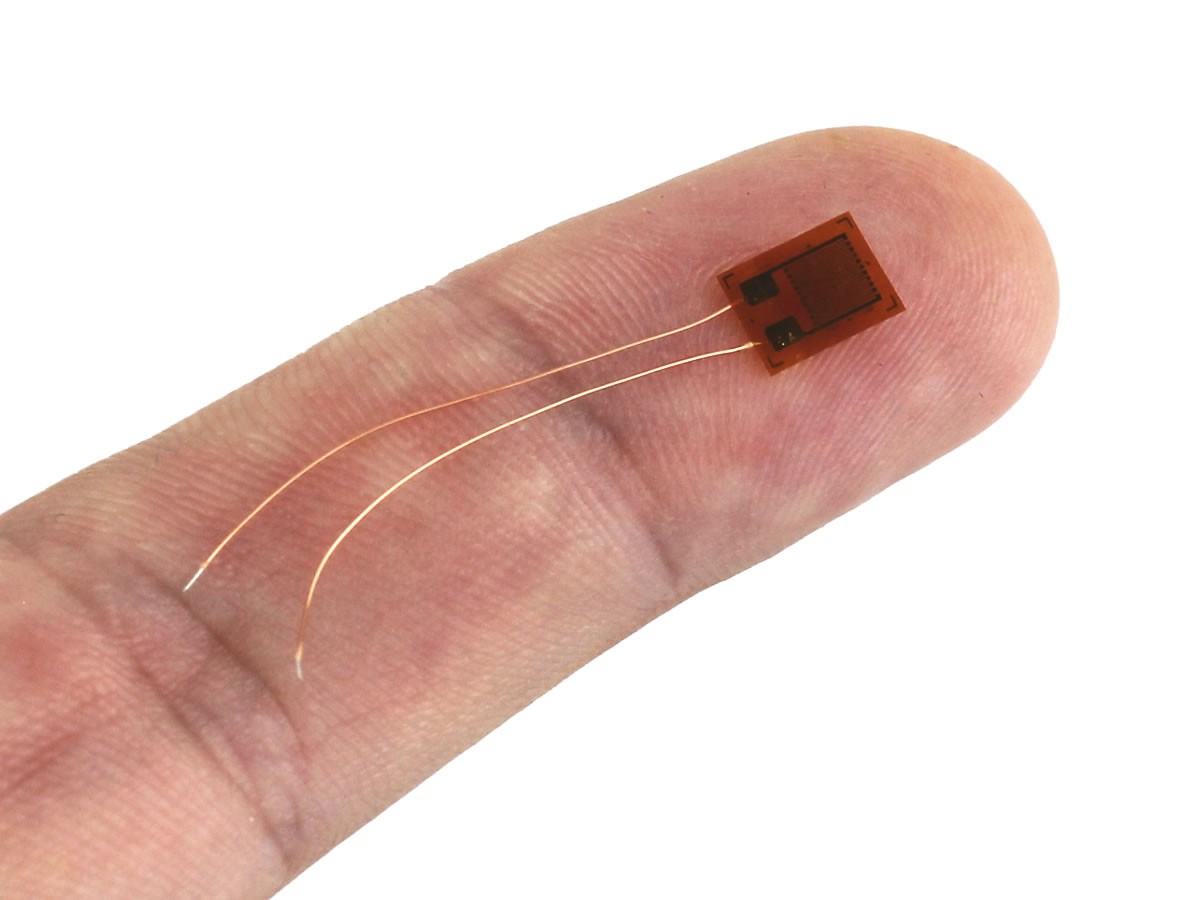

    Strain Gauge Extensômetro de Resistência Elétrica tipo Folha 120 ohms - Thumb 2

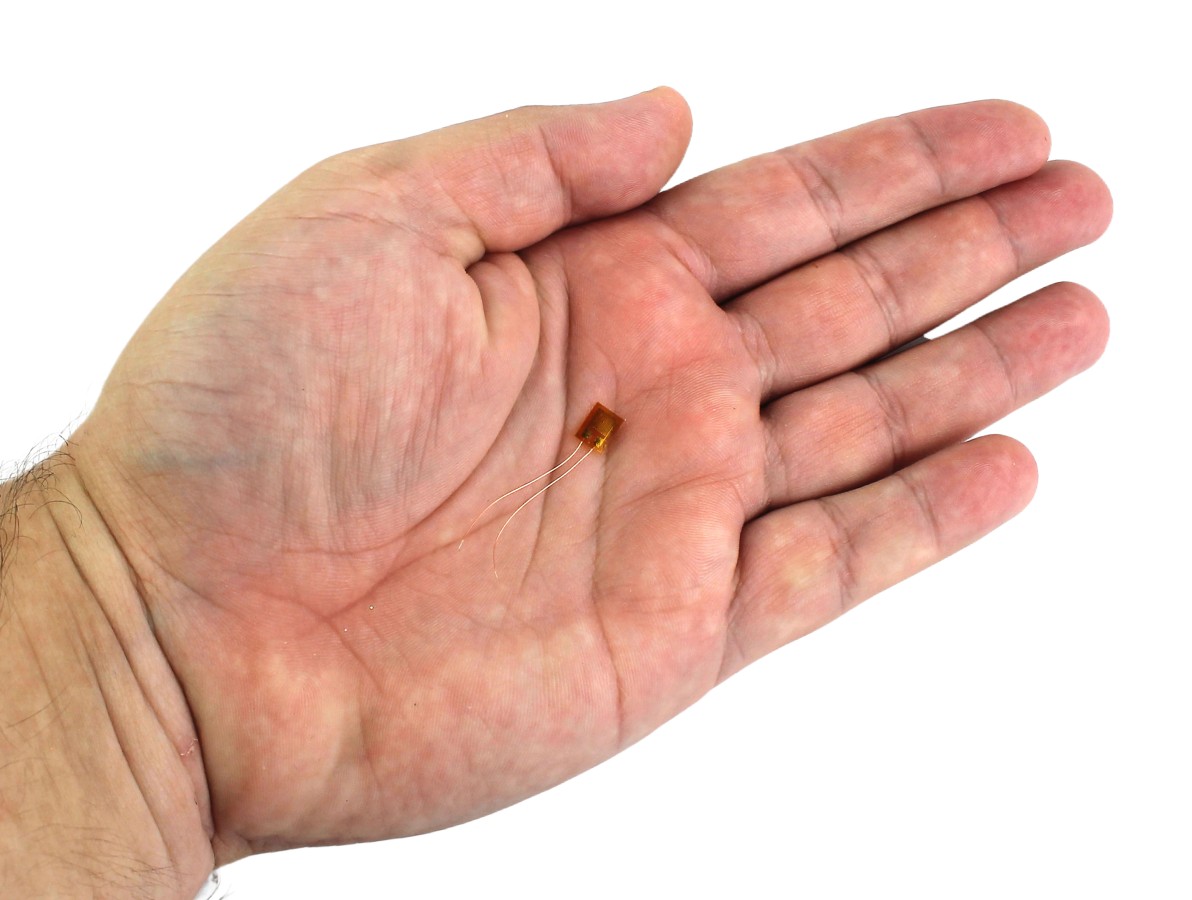

    Strain Gauge Extensômetro de Resistência Elétrica tipo Folha 120 ohms - Thumb 3

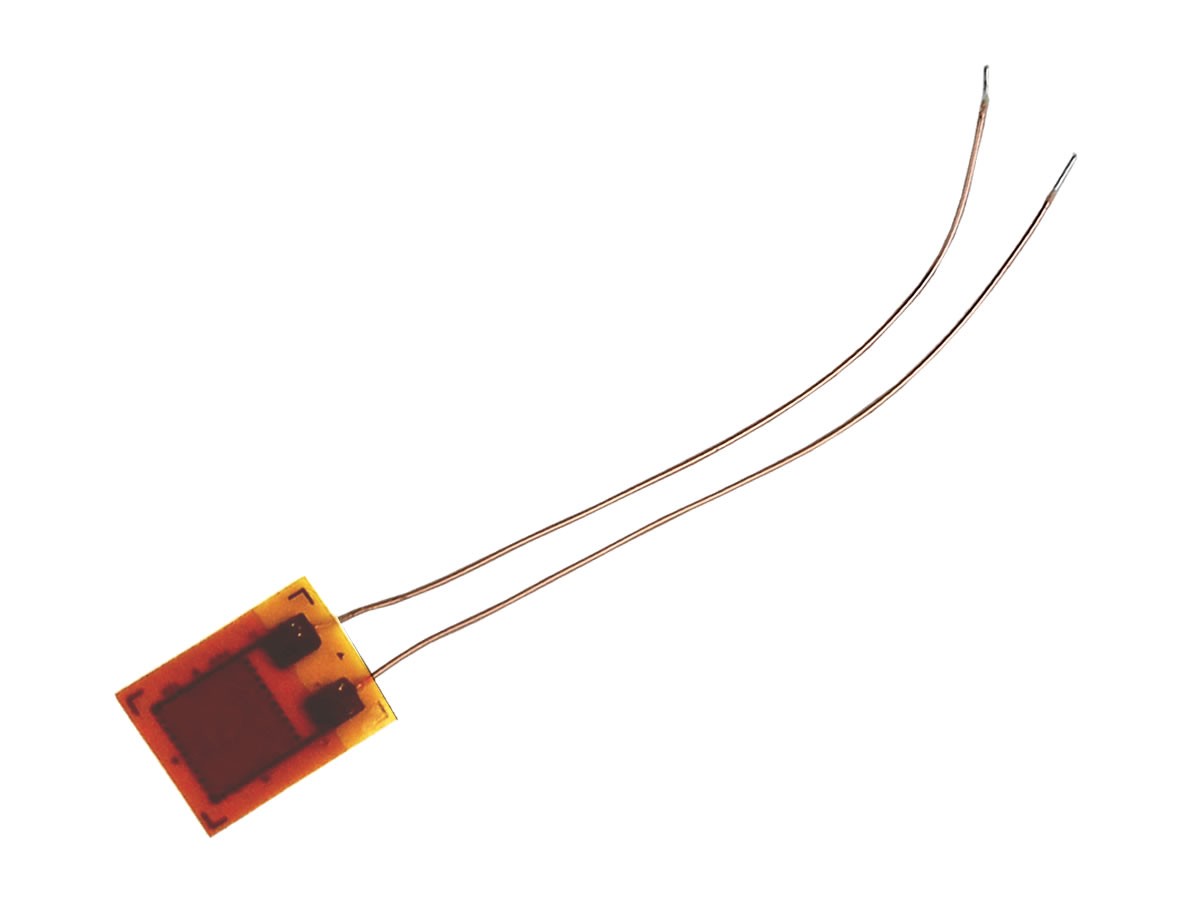

    Strain Gauge Extensômetro de Resistência Elétrica tipo Folha 120 ohms - Thumb 4

    Strain Gauge 120 Ohms BX120-3AA Extensômetro Elétrico tipo Folha para Medição de Deformação

    10254
    Mais Vendido
    R$ 10,49
    no pix/boleto
    ou R$ 11,04 no cartão
    Quantidade:Qtd:

    O frete e parcelamento serão calculados no carrinho

    O Strain Gauge Extensômetro de Resistência Elétrica BX120-3AA é um sensor de alta precisão amplamente utilizado em medições de deformações mecânicas. Com resistência nominal de 120 Ohms, converte a deformação de materiais em variações elétricas, permitindo a análise de esforços aplicados em estruturas. Pode ser utilizado em componentes como eixos, mancais, vigas e suportes, sendo indicado para aplicações em engenharia mecânica, civil e testes laboratoriais.

    Fabricado com grade em Constantan e base epóxi-fenólica, o BX120-3AA possui área ativa de aproximadamente 3,8 x 3,5 mm e dimensões reduzidas de 7 x 5 mm, adequadas para estruturas de pequeno ou médio porte. Suporta até 1 milhão de ciclos de uso, com tolerância de resistência de apenas 1% e fator de sensibilidade entre 2.00 e 2.20, garantindo medições confiáveis mesmo em variações dimensionais mínimas.

    Este é um modelo genérico, e o fabricante não fornece código de compensação térmica específica. Recomenda-se seu uso em ambientes com controle térmico ou com compensação realizada via circuito de leitura. Compatível com ponte de Wheatstone e módulos amplificadores como HX711.



    CARACTERÍSTICAS:

    - Strain Gauge tipo folha;
    - Strain Gage;
    - Espessura extremamente pequena;
    - Resistência de 120 Ohms;
    - Utilizado para estruturas de pequeno e grande porte;
    - Torna-se possível realizar uma estimativa do grau de tensão;
    - Compatível com Ponte de Wheatstone para medições precisas.
    - Vídeo de Auxiliar: Assista Aqui;
    - Datasheet BX120-3AA.

    ESPECIFICAÇÕES:

    - Modelo: BX120-3AA/GAGE;
    - Resistência: 120 Ohms ±1 Ω;
    - Limite de deformação: 2.0% (~20.000 µm/m);
    - Tolerância de resistência: 1%;
    - Fator de sensibilidade: 2.00 - 2.20;
    - Ciclos de vida: até 1 milhão;
    - Temperatura de trabalho: -30ºC a +80ºC;
    - Tamanho da grade de filamentos: ~3,8mm x 3,5mm;
    - Dimensões (CxL): 7x5mm;
    - Peso com embalagem 0,4g.

    Leia Mais

    Outros Produtos na Categoria [30 Sugestões]

    Comentários

    Avaliação 5
    A falta de especificações técnicas sobre este strain gauge é um problema. Qual é a aplicação recomendada? É para aço inox ou alumínio? Tem auto-compensação de temperatura?

    Equipe Usinainfo

    Olá! Agradecemos o comentário. De fato, o fabricante não fornece informação clara sobre a compensação térmica deste modelo, e por isso vamos atualizar a descrição e adicionar o datasheet em breve. Por conta da grande variedade de itens no estoque, nem sempre conseguimos manter todas as páginas completas, mas estamos trabalhando para melhorar isso. Obrigado pela compreensão!
