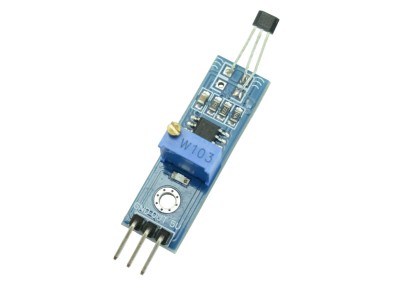

Módulo Sensor de Efeito Hall - YS-27

O Módulo Sensor de Efeito Hall YS-27 é um sensor digital compacto e confiável, desenvolvido para detectar campos magnéticos com rapidez e precisão. Possui sensibilidade aproximadamente três vezes maior que sensores Hall convencionais, permitindo detectar a presença de ímãs a uma distância superior, com resposta mais nítida e estável. Quando um ímã se aproxima do sensor, a saída é ativada, enviando um sinal de nível baixo (LOW) para o microcontrolador, o que o torna ideal para aplicações com Arduino, Raspberry Pi e outros sistemas de automação.

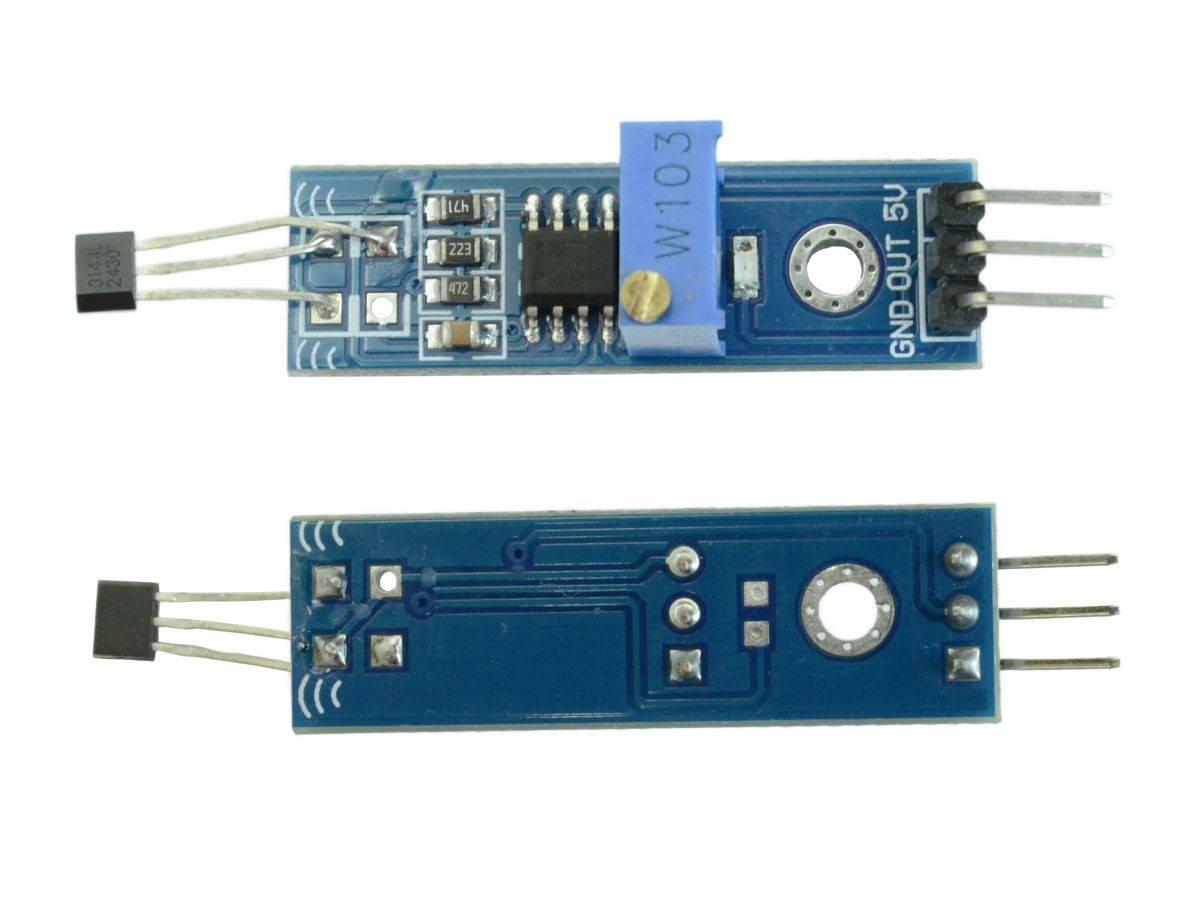

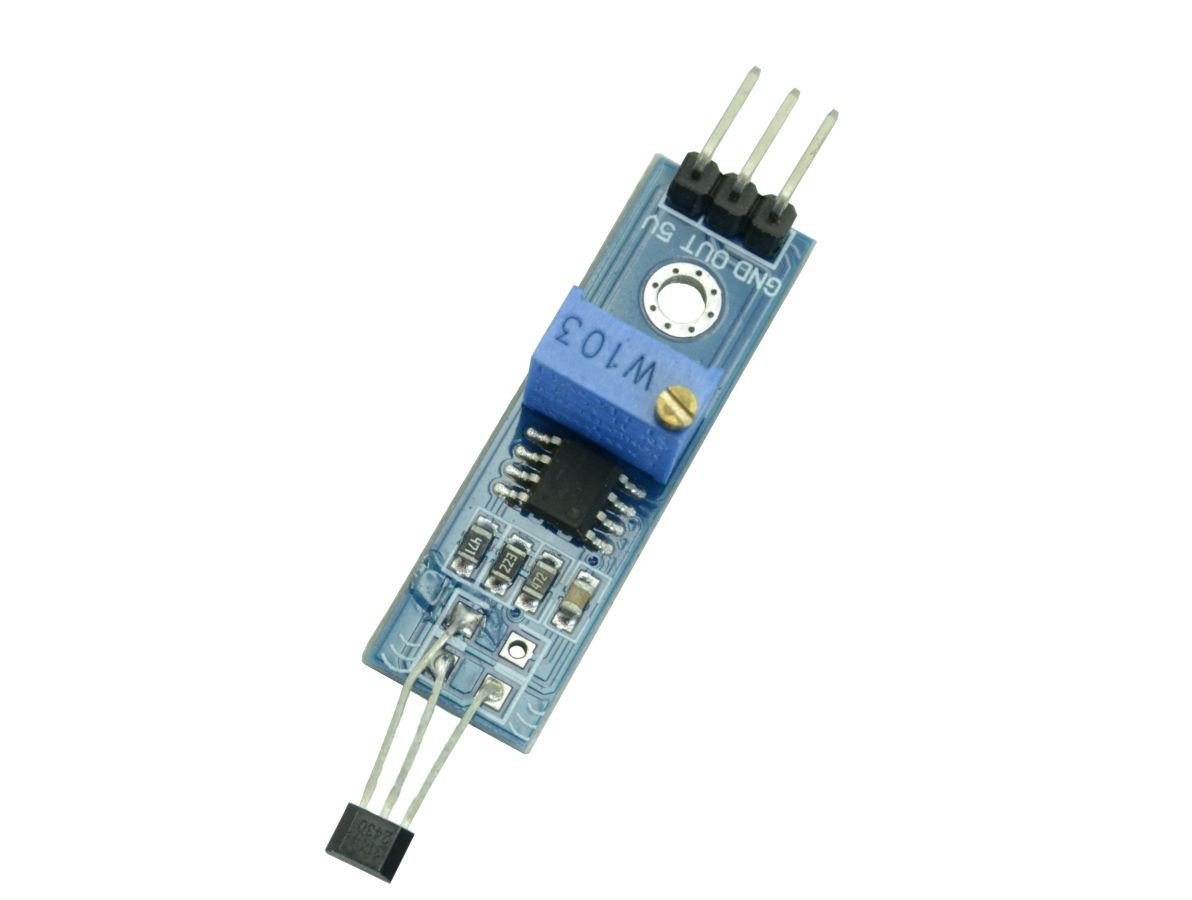

O circuito utiliza o comparador LM393, garantindo excelente estabilidade e resposta rápida em medições magnéticas. O módulo conta com um trimpot de ajuste, que deve ser configurado para definir corretamente o ponto de acionamento. Durante o ajuste, é importante que o LED indicador permaneça apagado na ausência de ímã e aceso quando o ímã estiver próximo, mantendo os dois estados bem definidos e sem oscilações. Esse procedimento assegura o funcionamento confiável do sensor no circuito.

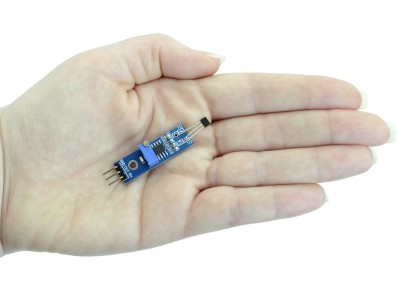

Seu formato compacto, com furação de 2,8mm, facilita a fixação em placas e protótipos, sendo uma ótima opção para projetos que exigem detecção magnética simples e eficiente.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
