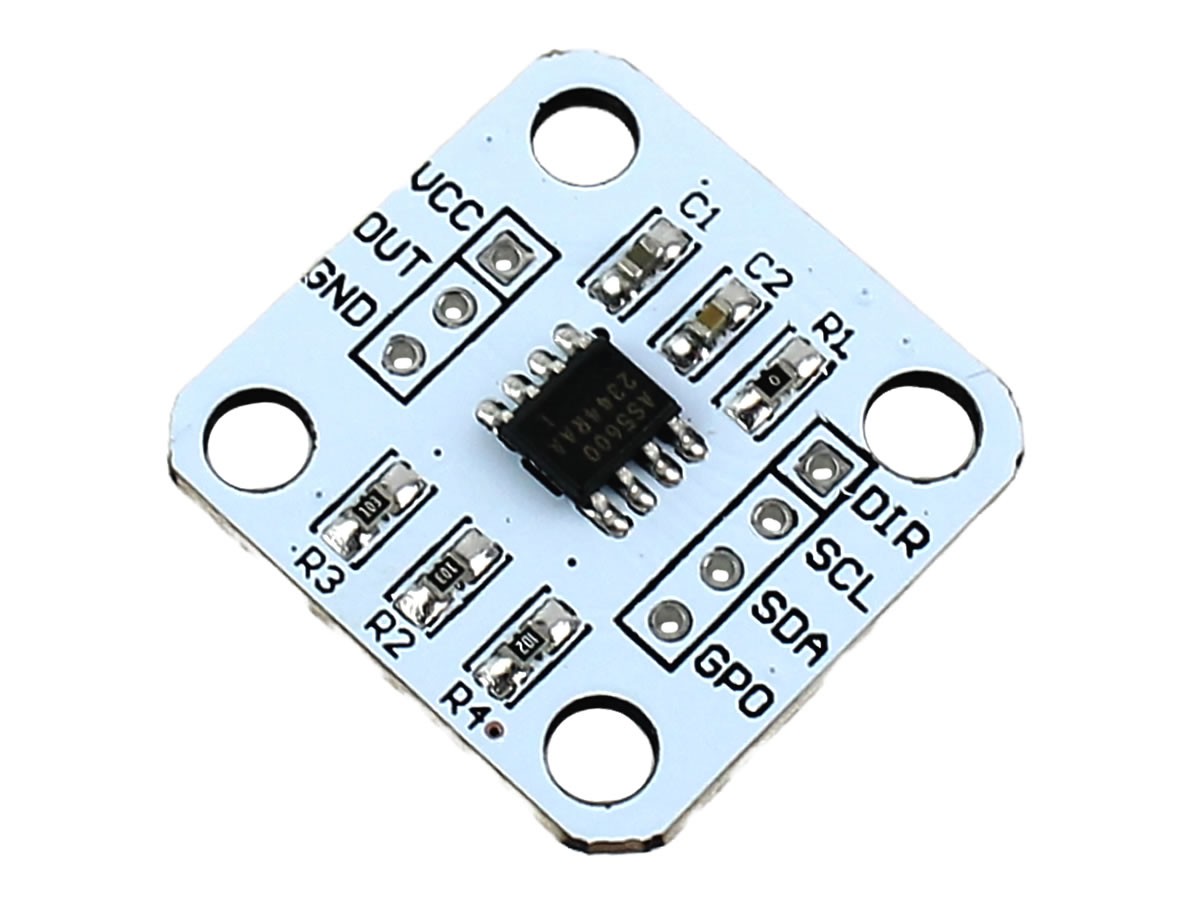

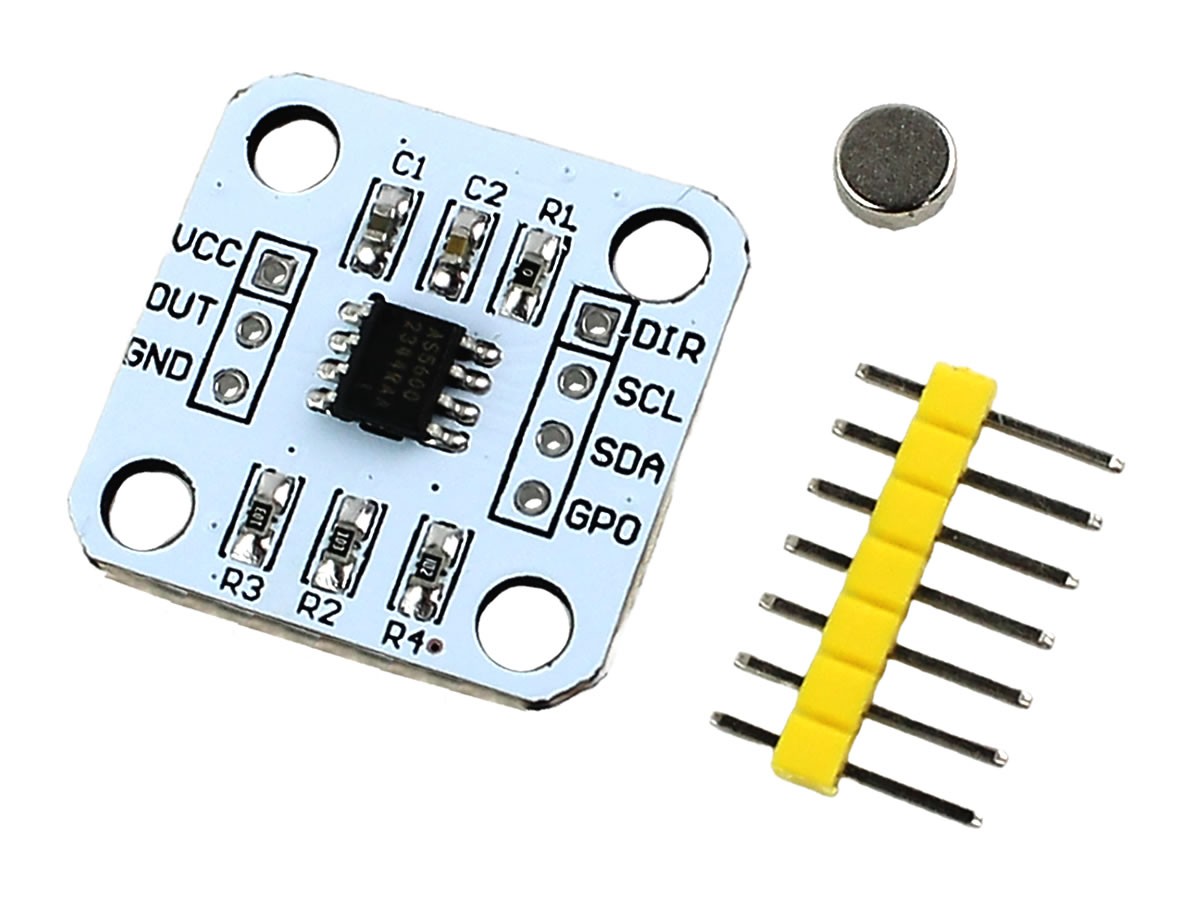

Encoder Magnético AS5600 12 Bits 0–360° I²C, PWM e Analógico com Ímã

O Encoder Magnético AS5600 12 Bits 0–360° I²C, PWM e Analógico com Ímã é um módulo avançado de medição de ângulo, ideal para aplicações que exigem alta precisão e durabilidade. Utilizando indução magnética, ele elimina os problemas de desgaste físico, comuns em potenciômetros tradicionais. Este sensor é uma excelente escolha para projetos de automação, IoT, robótica, entre outros.

O AS5600 é facilmente programável e oferece uma resolução de 12 bits, funcionando como um potenciômetro sem contato. Com saída em modos múltiplos, como I2C, PWM e tensão analógica, ele é compatível com diversos microcontroladores e placas, incluindo Arduino, Raspberry Pi, ESP8266, ESP32, PIC, ARM e outros.

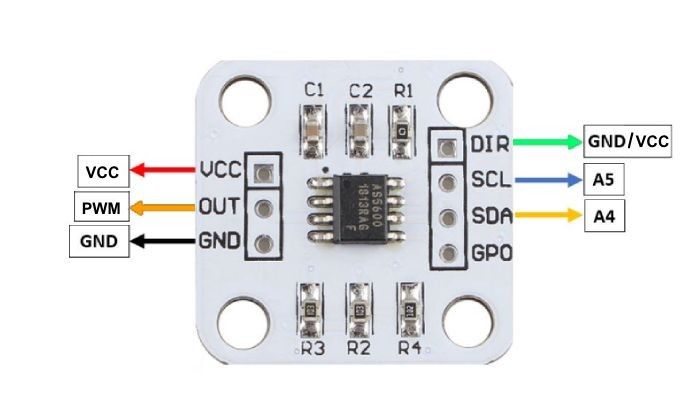

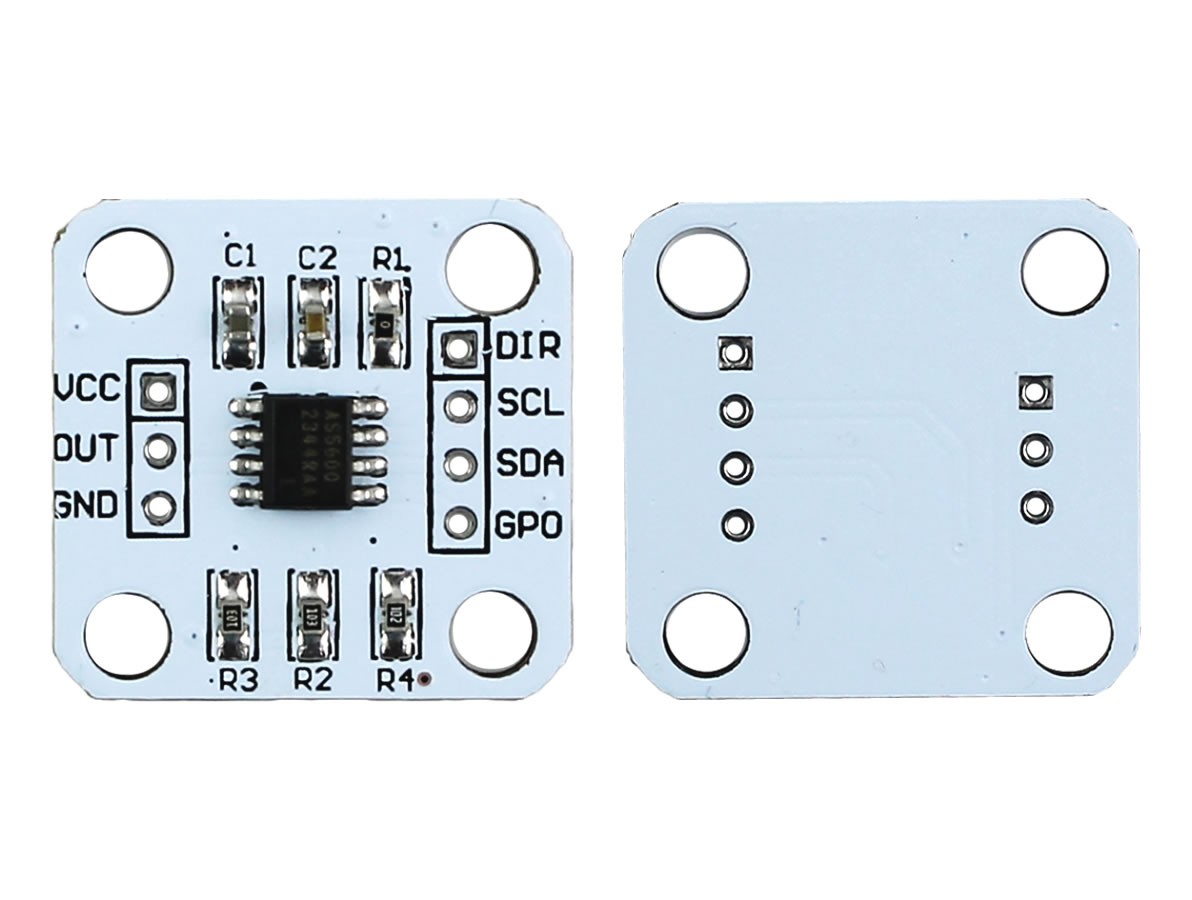

Pinos de Conexão Sensor AS5600

Ligação Arduino com o módulo

Arduino GND ----------------- GND módulo
Arduino 5V -------------------- 5V módulo
Arduino GND ------------------ DIR módulo (Define direção horária para incremento)
Arduino A4 ---Pull-up 4,7k---- SDA módulo
Arduino A5 ---Pull-up 4,7k---- SCL módulo

Para utilizar com 3,3V necessário remover o resistor R1 com 0hms da placa.

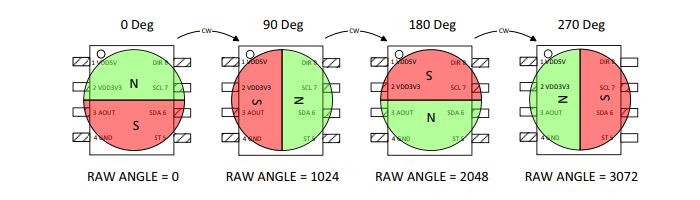

Exemplo rotação magnética AS6500

Além disso, o módulo permite ajustes na detecção de ângulo, podendo ser configurado para detectar variações entre 0 e 360 graus, com a definição de um ângulo zero e um ângulo máximo. Equipado com um modo de baixa potência, o AS5600 é eficiente em termos de consumo de energia, sendo indicado para projetos compactos e dispositivos de automação.

Atenção:
Recomendado o uso de resistores pull-up externos de 4,7k para a comunicação i2C.

UTILIZE O ÍMÃ QUE ACOMPANHA O PRODUTO.
