O Sensor de Temperatura Infravermelho LU90614 TTL para Medição sem Contato - Com conversor é uma solução versátil e precisa para medir temperaturas de forma não invasiva. Compatível com plataformas populares como Arduino, ESP32, Raspberry Pi e PIC, este sensor oferece medições confiáveis sem a necessidade de contato físico. Com uma faixa de temperatura que varia de -40°C a 382,2°C e uma margem de erro de apenas ±0,5°C, ele atende às necessidades de uma ampla gama de aplicações.
Este sensor é notável por sua resolução de 0,02°C, garantindo precisão em suas medições. Além disso, o LU90614 pode funcionar com uma tensão de 3,3V, tornando-o eficiente em termos de energia. Seu design compacto e comunicação serial facilitam a integração em projetos diversos. Seja para medir a temperatura de objetos ou para aplicações de medição de temperatura corporal, o Sensor de Temperatura Infravermelho LU90614 é uma escolha confiável e prática.

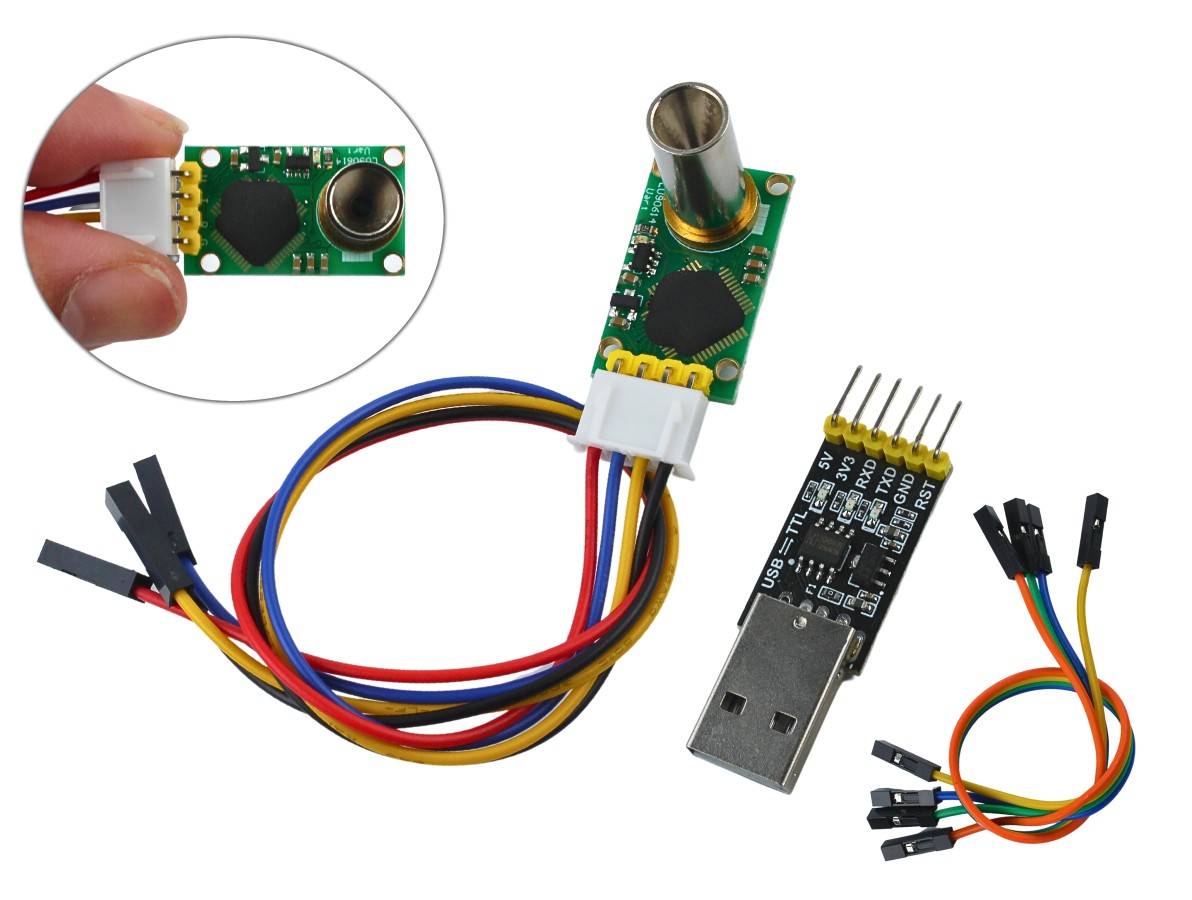

Para maior comodidade conta com seu conversor USB CH340 facilitando a comunicação serial pelo computador.

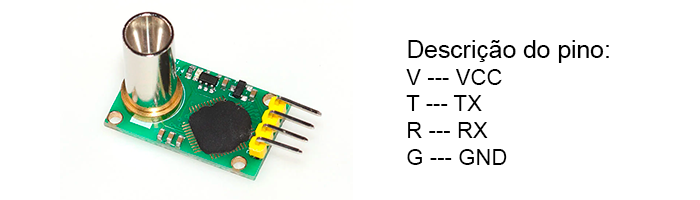

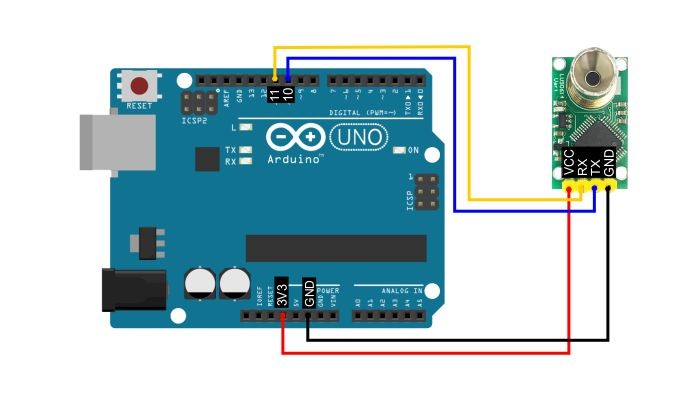

Conexão dos pinos do Módulo
Um sistema de comando hexadecimal é usado para controlar o sensor. O sistema de comando é um conjunto de palavras hexadecimais.
Por exemplo, para medir a temperatura corporal, é necessário enviar a seguinte sequência:
0xFA 0xC5 0xBF 0xFA 0xCA 0xC4.
Para medir a temperatura de um objeto, usamos a sequência:
0xFA 0xC6 0xC0 0xFA 0xCA 0xC4.
A resposta também vem na forma de uma sequência hexadecimal no seguinte formato:
cabeçalho do pacote (FE)+instrução(AC)+DataH+DataL+bit reservado 1+bit reservado 2+bit reservado 3+bit reservado 4.
byte DataH ー Parte inteira do valor da temperatura
byte DataL ー parte fracionária do valor da temperatura
Resposta de exemplo: FEAC213C0000000007
Exemplo 1 (medindo a temperatura de objeto atual):
Enviar: 0XFA 0XC6 0XC0 0XFA 0XCA 0XC4
Devolução: 0XFE 0XAA 0X28 0X1E 0X00 0X00 0X00 0X00 0XEE
Vamos quebrar isso de acordo com a estrutura:
Os valores relevantes para a temperatura são DataH e DataL. Você pode combiná-los em um único valor para obter a temperatura em graus Celsius. A temperatura é representada como uma parte inteira (DataH) e uma parte fracionária (DataL).
DataH = 0x28 = 40 (em decimal) DataL = 0x1E = 30 (em decimal)
Agora, para obter a temperatura completa, você pode calcular: Temperatura = DataH + (DataL / 100)
No seu caso: Temperatura = 40 + (30 / 100) = 40.30 graus Celsius
Portanto, com base na sequência hexadecimal fornecida, a temperatura é de aproximadamente 40.30 graus Celsius.
Análise de dados retornados: a temperatura material atual é 40.3 ℃.
CARACTERÍSTICAS:
- Sensor de Temperatura Infravermelho LU90614;
- Acompanha conversor USB CH340;
- Medições sem contato;
- Compatível com Arduino, ESP32, Raspberry Pi, PIC, entre outros;
- Ampla margem de temperaturas;
- Calibrado de fábrica;
- Maior resolução e precisão;
- Modo de economia de energia;
- Detecção de temperatura em objetos;
- Medição de temperatura corporal;
- Download Protocolo.
ESPECIFICAÇÕES:
- Modelo: LU90614;
- Comunicação: Serial TTL;
- Baud rate: 9600, data bits 8, stop bits1, no parity;
- Faixa de temperatura: -40°C ~ 382,2°C;
- Margem de Erro: ±0,5°C;
- Resolução: 0,02°C;
- Tensão de funcionamento: 3.3V;
- Dimensões (CxLxA): 31,6 x 15 x 20mm;
- Diâmetro da sonda: 7,9 mm;
- Peso: 18g.
