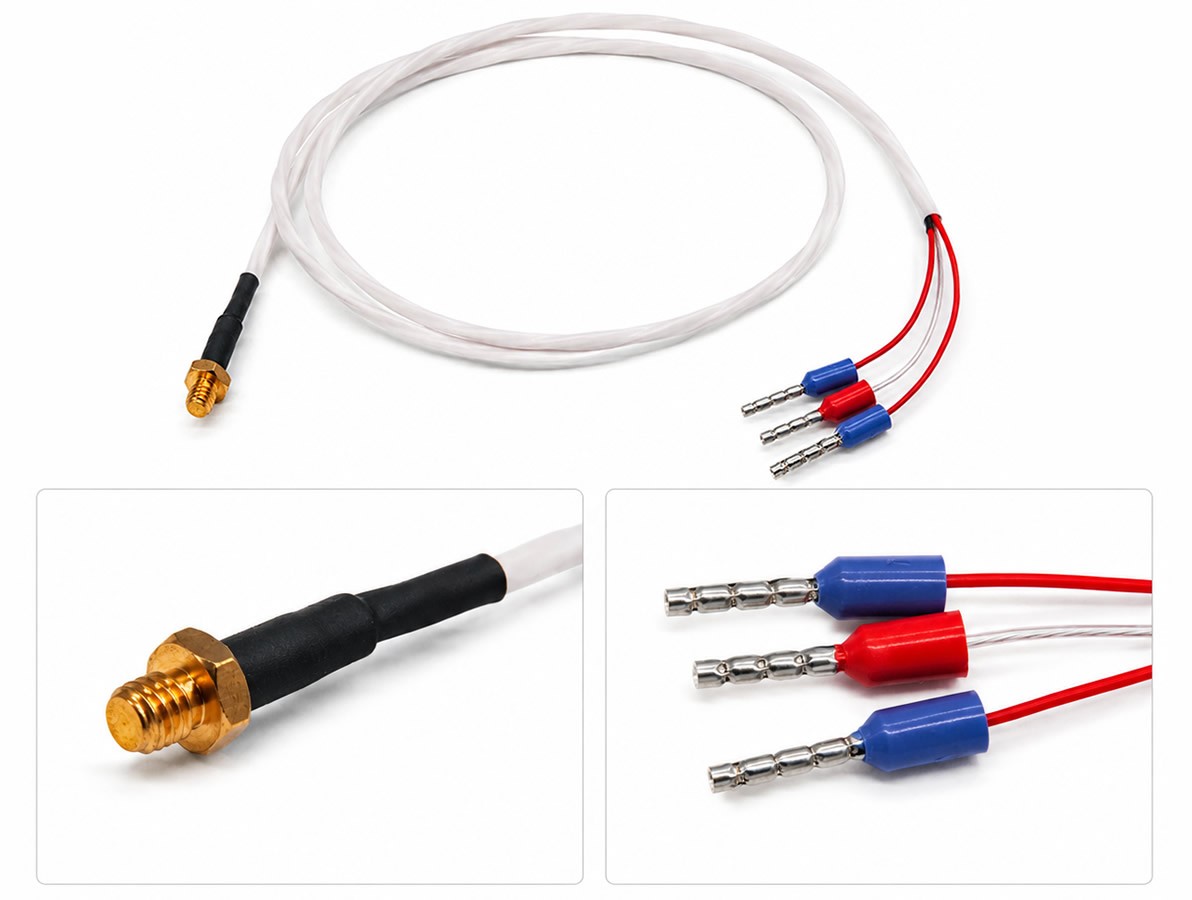

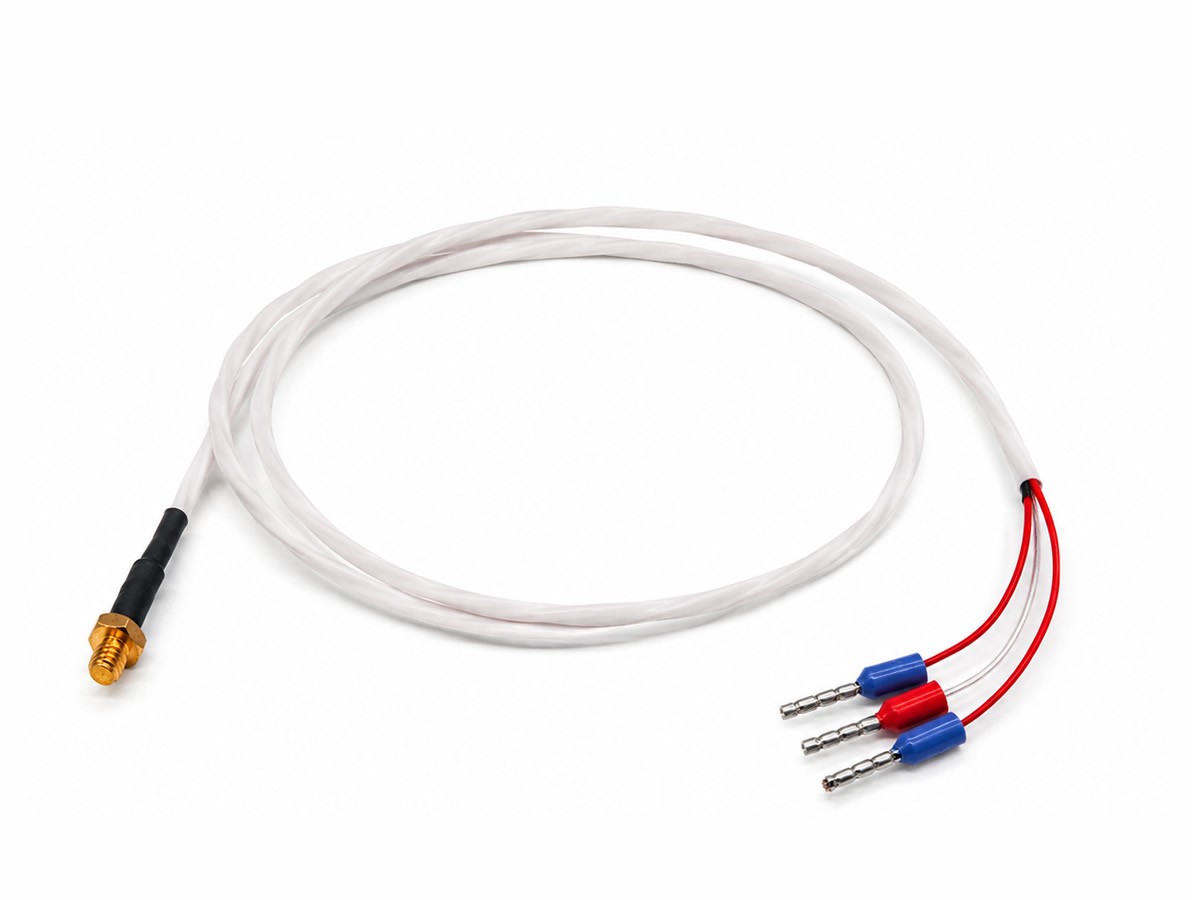

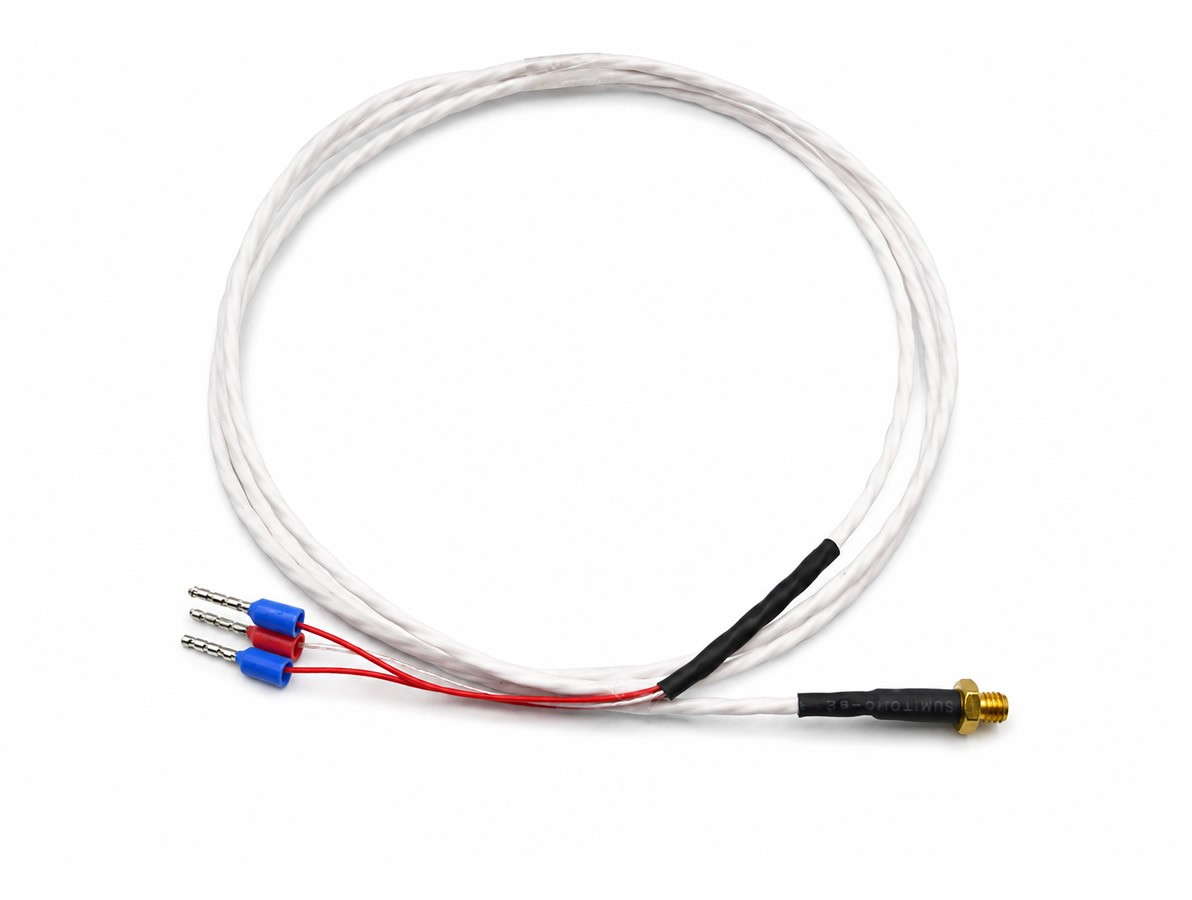

PT100 Sensor de Temperatura Tipo Parafuso M4 3 Fios (-20 a 200°C)

O PT100 Sensor de Temperatura Tipo Parafuso M4 3 Fios (-20 a 200°C) é indicado para medições de temperatura em superfícies, blocos metálicos, cabeçotes, estruturas aquecidas e aplicações onde a fixação por rosca facilita a instalação mecânica. Seu formato tipo parafuso permite contato direto com a peça monitorada, proporcionando boa transferência térmica e leitura mais estável quando instalado corretamente.

Baseado no elemento sensor PT100, este modelo utiliza ligação com 3 fios, configuração bastante aplicada em sistemas de medição que precisam reduzir o efeito da resistência dos cabos sobre a leitura. Para uso com microcontroladores como Arduino, ESP32 ou Raspberry Pi, recomenda-se utilizar um módulo amplificador/interface compatível com PT100, como o MAX31865, responsável pela leitura adequada da resistência do sensor.

A ponta sensora possui construção em formato de parafuso M4, facilitando a fixação em blocos de aquecimento, estruturas metálicas, suportes, máquinas, impressoras industriais e equipamentos que possuam rosca compatível. Esse tipo de montagem ajuda a manter o sensor firme durante o uso e melhora o contato térmico com a região monitorada.

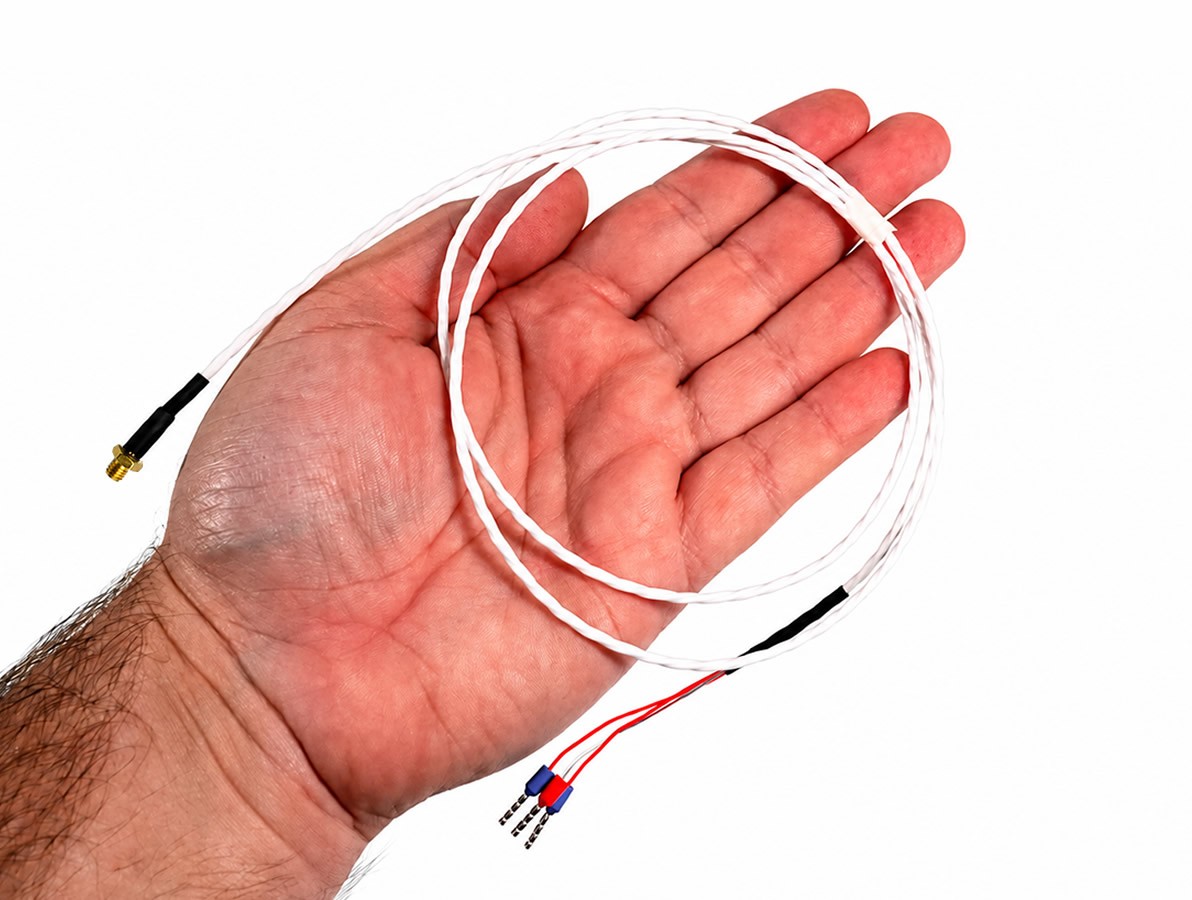

O conjunto conta com cabo flexível de aproximadamente 1 metro, com três vias e revestimento em PTFE, material resistente a temperatura e adequado para aplicações onde o cabo pode ficar próximo a áreas aquecidas. A construção do sensor oferece boa resistência mecânica, resposta térmica rápida e faixa de medição de -20°C a 200°C.

Por seu formato compacto e fixação por rosca, o sensor pode ser utilizado em projetos de controle de temperatura, automação, máquinas, impressoras industriais, blocos aquecidos, bancadas de teste, sistemas de monitoramento térmico e equipamentos que exigem medição por contato em ponto fixo.

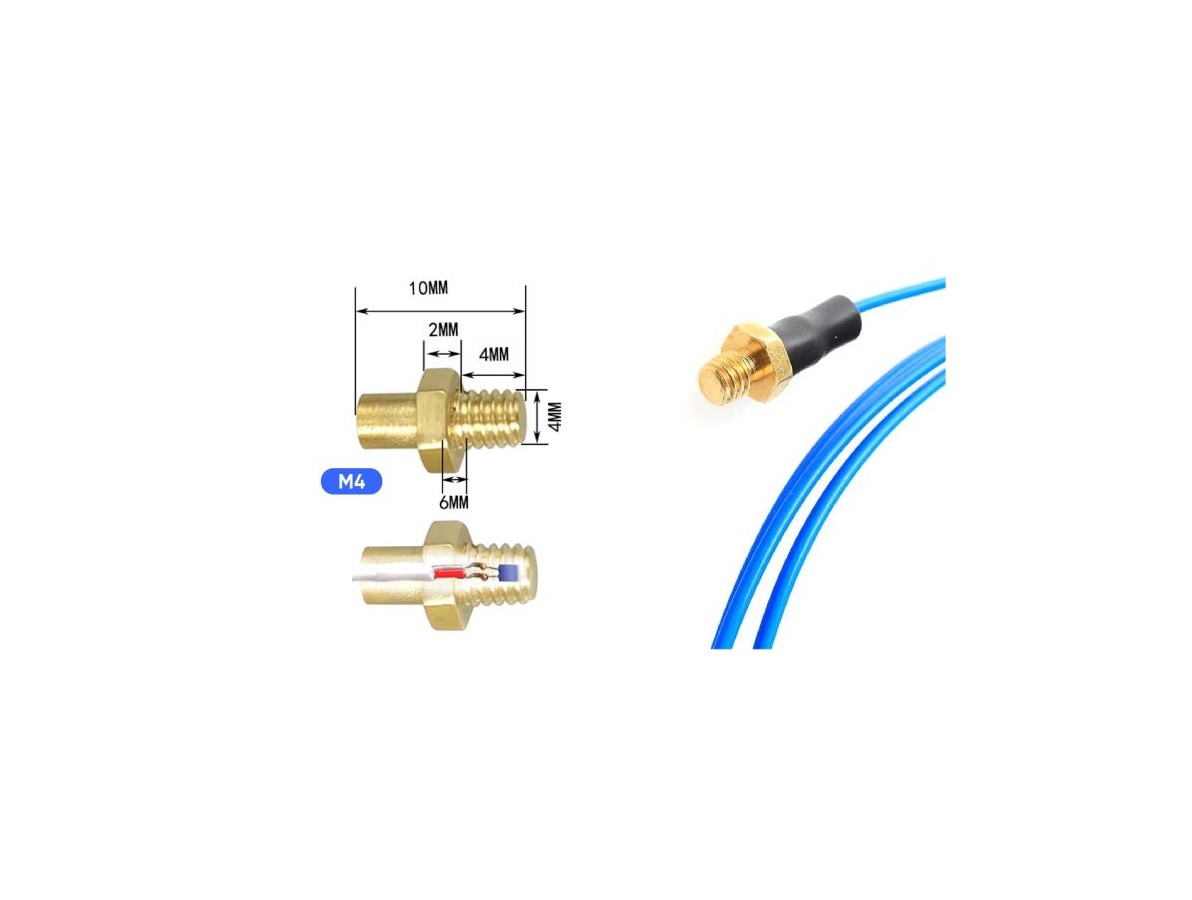

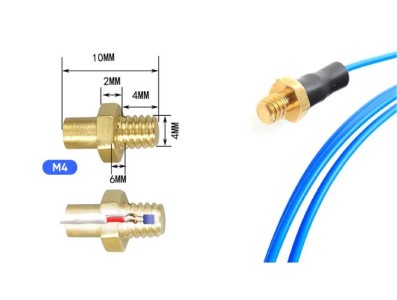

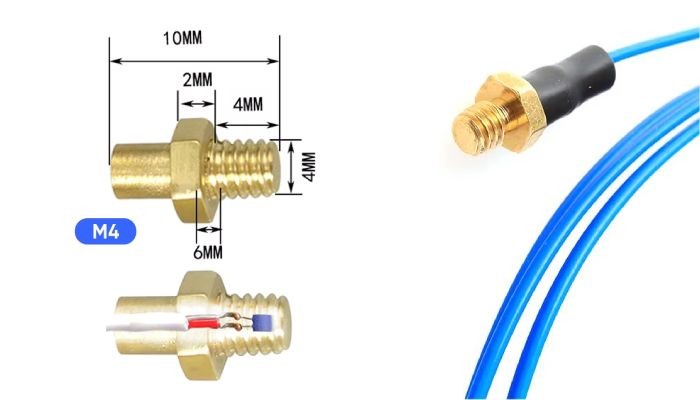

Construção e medidas da ponta tipo parafuso M4 do Sensor PT100

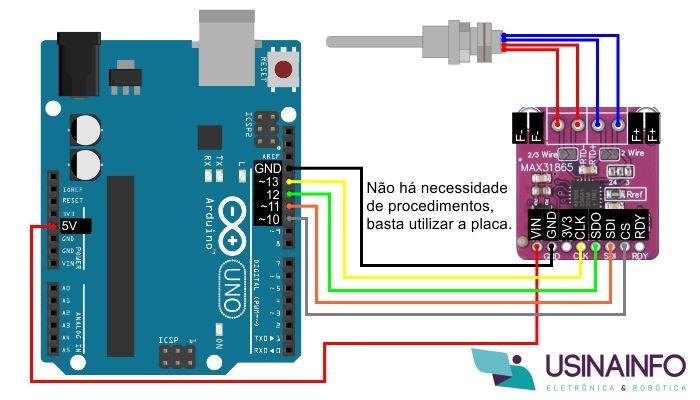

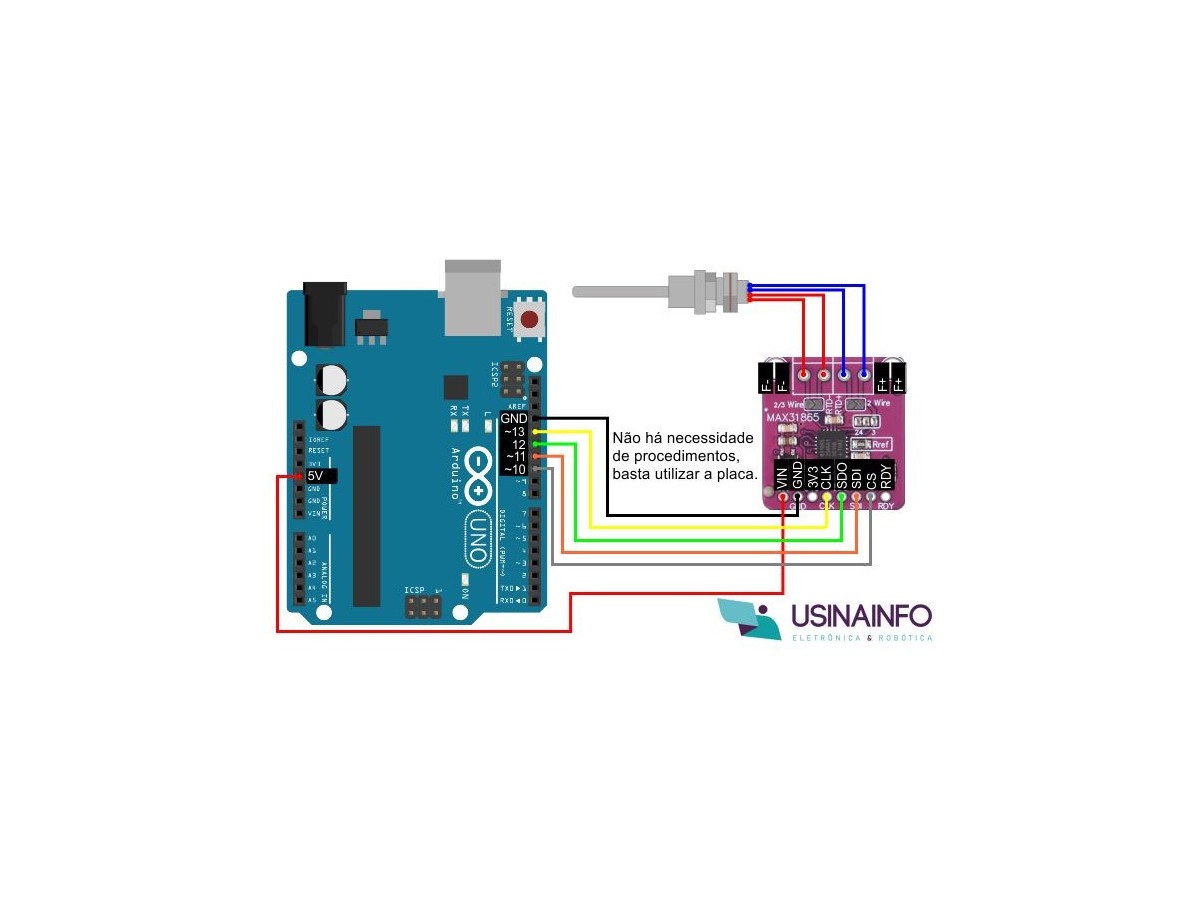

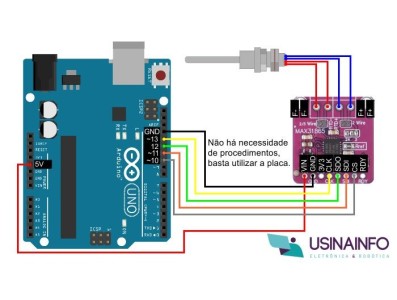

Ligação Sensor PT100 3 Fios com Amplificador MAX31865 e Arduino

Obs.: Procedimentos de ligação e configuração se encontram no manual do Amplificador MAX31865.

CARACTERÍSTICAS:

Código Exemplo Arduino

ESPECIFICAÇÕES:
