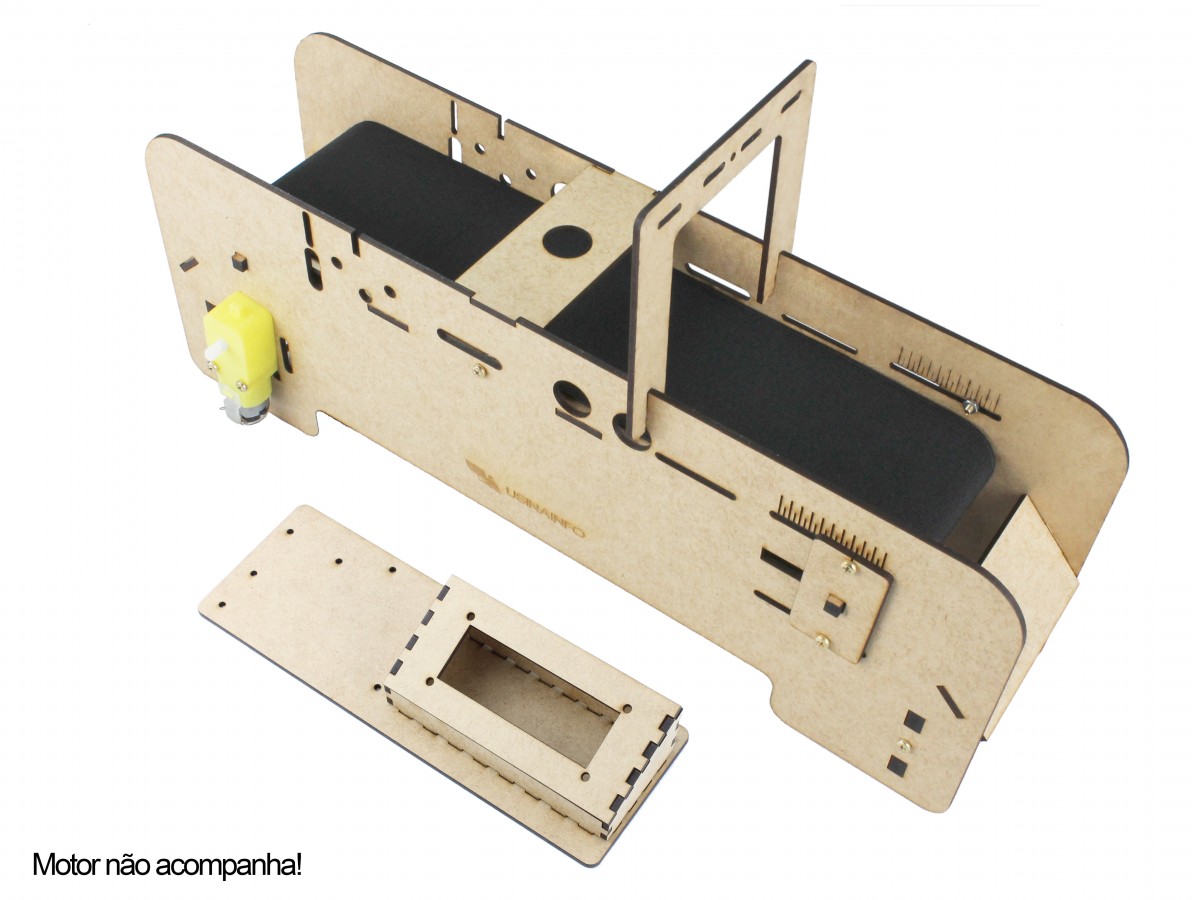

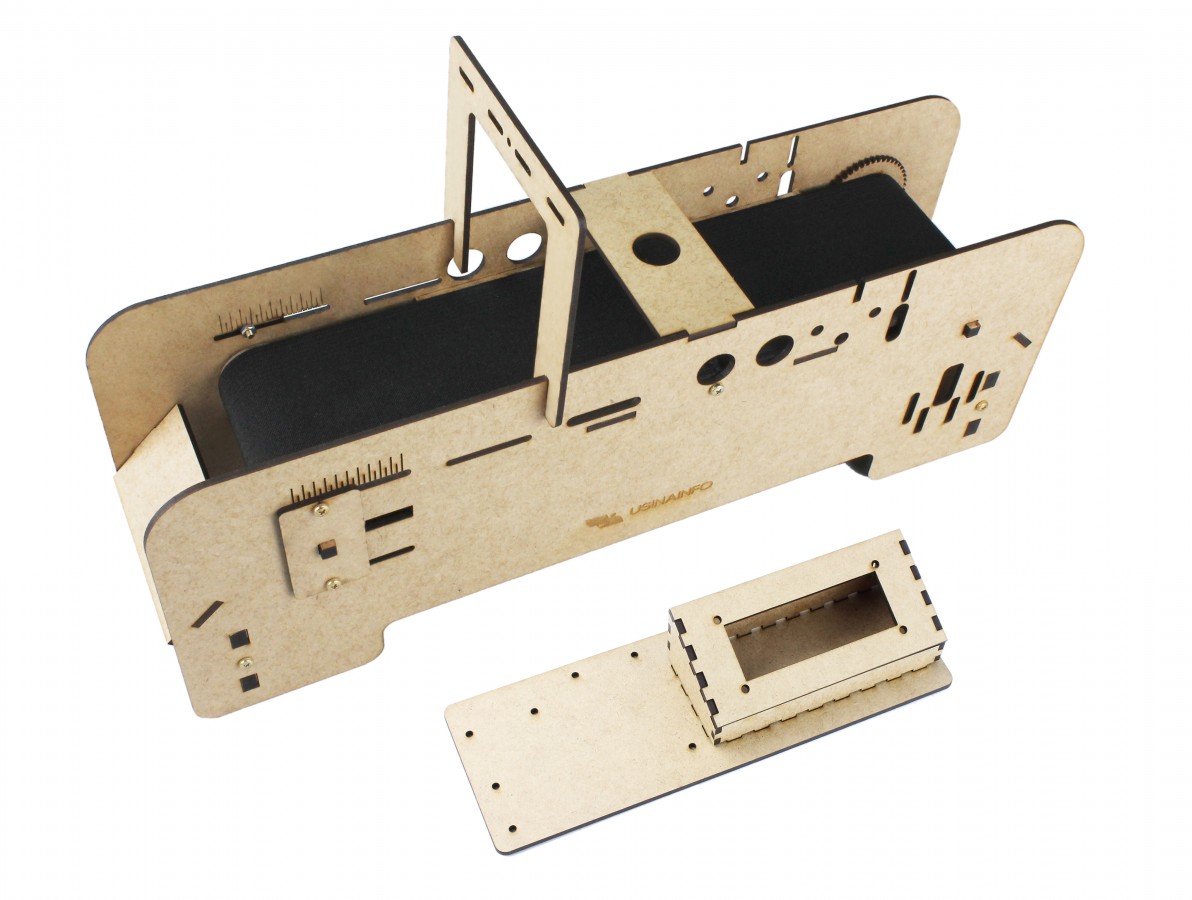

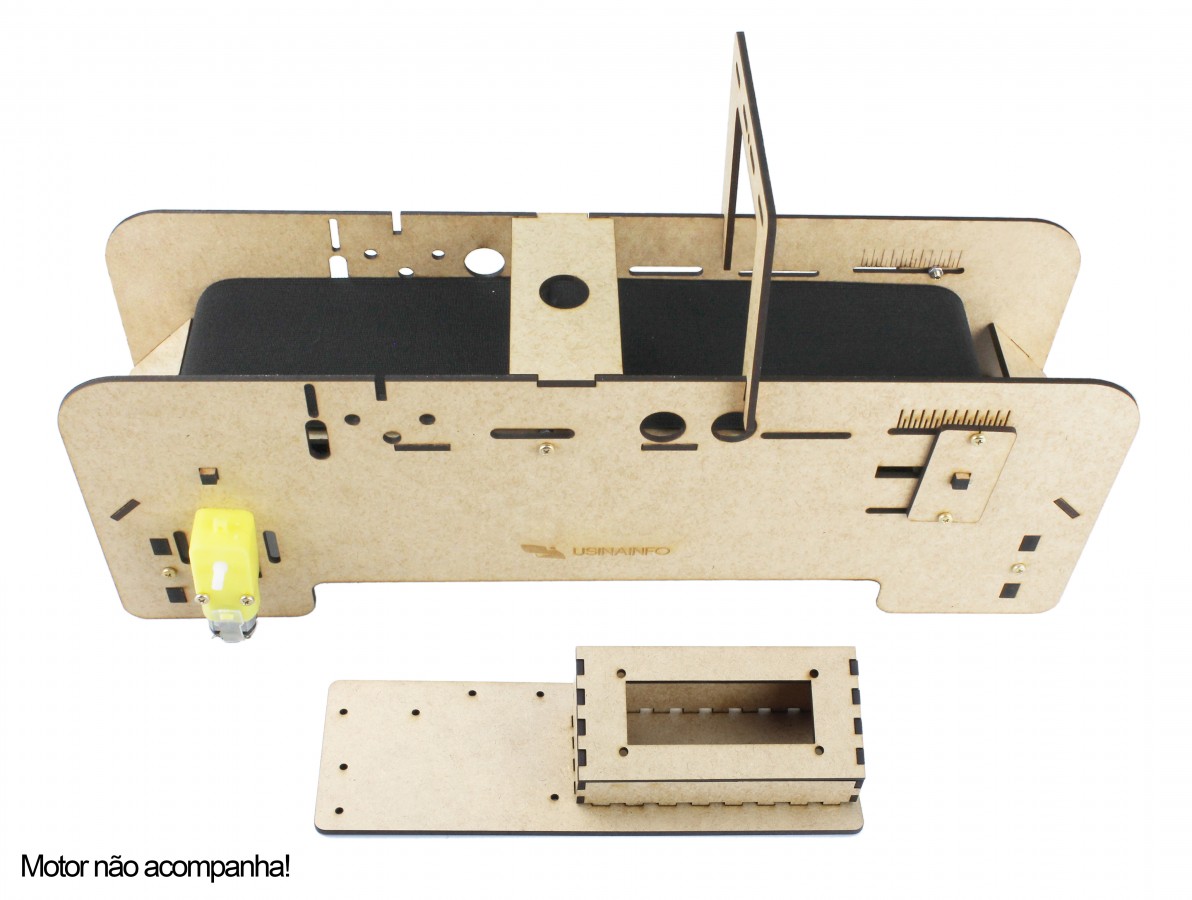

Estrutura para Esteira Arduino em MDF + Manual de Montagem Ver ampliado

Esteira em MDF ES-EA100 V2 para Arduino Estrutura com Manual de Montagem

07659
Mais Vendido
AVISE-ME QUANDO DISPONÍVEL POR:
INFORME SEU E-MAIL
Avise-me quando disponível

30 outras opções

A Esteira em MDF ES-EA100 V2 para Arduino Estrutura com Manual de Montagem é um produto desenvolvido especialmente para projetistas e hobistas que trabalham com desenvolvimento tecnológico junto de microcontroladores, permitindo a utilização com a Placa compatível Arduino, Raspberry Pi, PIC, ARM, Atmel, AVR, entre outros, sendo especialmente projetada para a placa Uno.

Ela é um projeto de esteira transportadora com base em um sistema automatizado para transporte de pequenos objetos, podendo der montada utilizando uma combinação de componentes eletrônicos, motores e sensores, controlados pelo Arduino (no modelo básico é preciso adicionar toda a parte eletrônica).

Produzida em MDF, conta com peças cortadas a laser com excelente padrão de acabamento. A montagem é simplificada, permitindo encaixes rápidos e precisos, além de contar com rolos de movimentação rolamentados, o que permite maior e melhor movimento da esteira, além de acompanhar um manual para montagem da parte mecânica.

Está com dificuldades em escolher qual Modelo de Esteira V2 ou V3 você deseja? Veja o comparativo abaixo e tire suas dúvidas!

Tabela de comparação Esteira EA100 V2 e EA300 V3 com Sensor de Cor

Tabela de comparação Esteira EA100 V2 e EA300 V3 com Sensor de Cor

Tabela apenas para fins comparativos, nas estruturas não acompanham eletrônicos e outros.

A Esteira em MDF V2 para Arduino possui tamanho avantajado, contando com 39 centímetros de comprimento, 9 centímetros de largura e 14 centímetros de altura. Lembrando que a parte móvel da esteira possui as seguintes dimensões de 32x8cm, podendo transportar apenas leves e pequenos objetos.

A movimentação pode ser feita por meio de um motor dc com caixa acoplada, ou mesmo utilizando um pequeno motor de passo (para movimentos mais precisos). Na parte superior existem locais próprios já perfurados para fixação de até dois sensores ultrassônicos e um sensor capacitivo, de forma que por meio de programação será possível realizar a contagem dos produtos que passam pela esteira de forma rápida e autônoma.

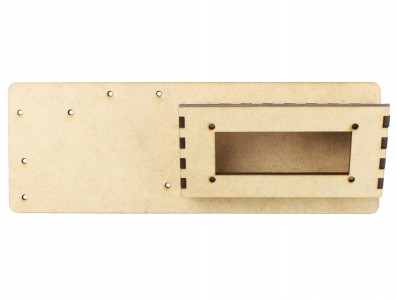

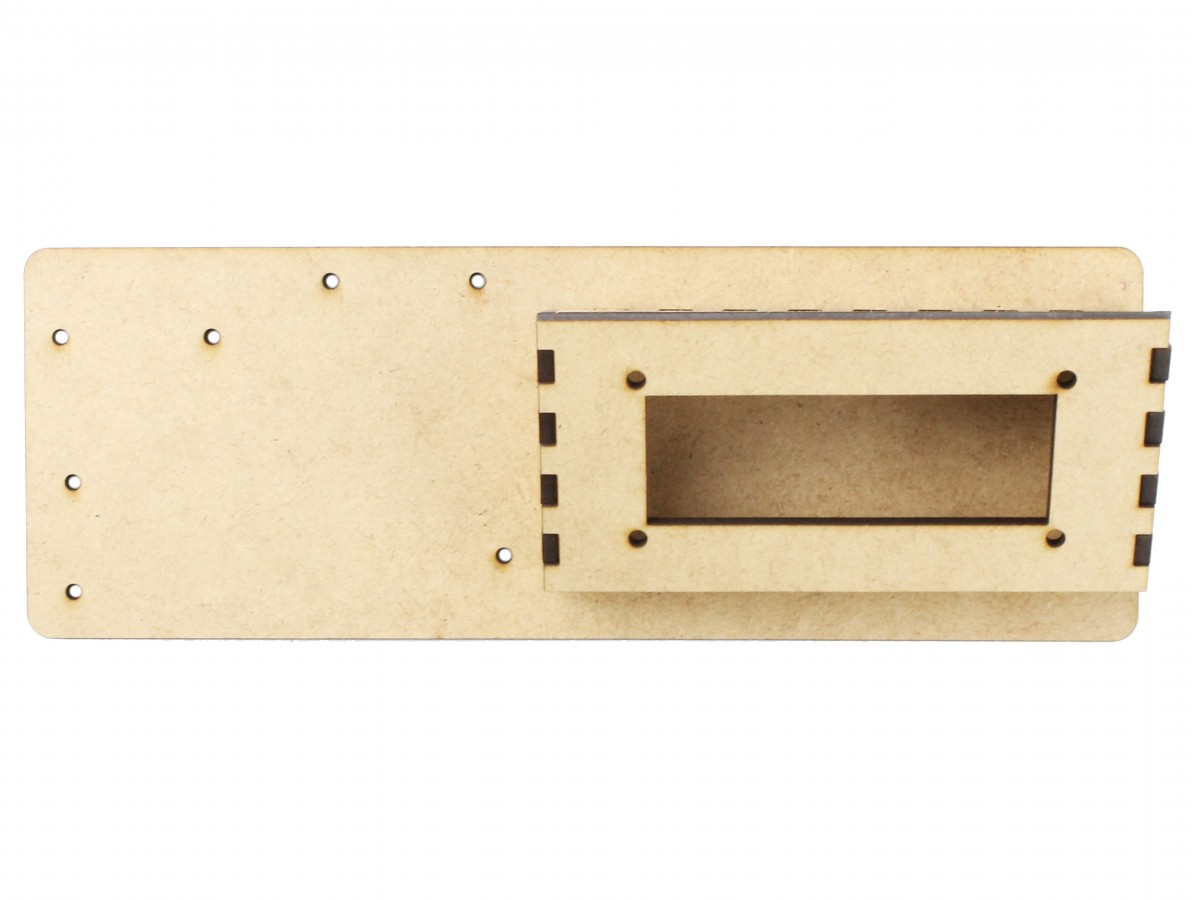

Acompanha a Esteira Arduino em MDF V2 um conjunto de peças que permite a fixação de um display LCD da Placa Uno e de um expansor de portas, além de todos os parafusos necessários para perfeita montagem.

Estrutura para Esteira Arduino em MDF + Manual de Montagem - [1027642]

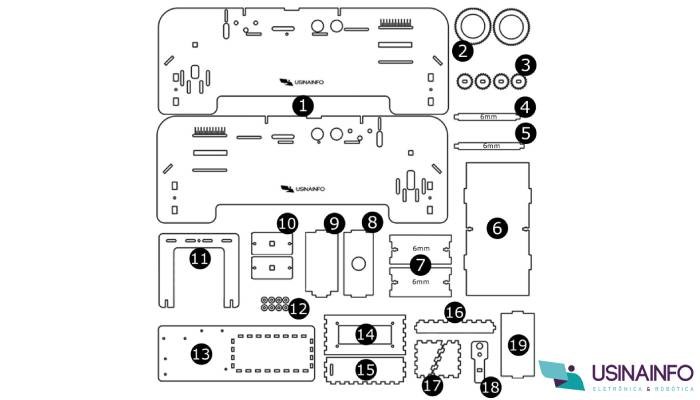

Peças MDF da Esteira Arduino ES-EA100 V2

Acesse o projeto no Blog ESTEIRA PARA ARDUINO E UMA APLICAÇÃO NO CONTROLE DO FLUXO DE ITENS.



CARACTERÍSTICAS:

- Esteira em MDF V2 para Arduino;
- Compatível com Arduino, Raspberry Pi, PIC, Atmel, ARM, etc;
- Peças cortadas a laser;
- Excelente acabamento;
- Local para instalação de 1 sensor capacitivo;
- Permite a instalação 2 sensores ultrassônicos;
- Possibilidade de utilização com motor DC ou Passo;
- Ideal para movimentação e contagem de produtos;
- Todos os locais previamente perfurados;
- Rolos de movimentação rolamentados;
- Não acompanham sensores e motores;
- Não acompanha Placa Uno;
- Acompanham parafusos;
- Fácil montagem;
- Acompanha Manual de Montagem;
- Itens necessários para montagem que NÃO ACOMPANHAM:
- 1x Placa Uno R3 compatível Arduino + Cabo USB;
- 1x Display LCD 16x2 com Fundo Azul e Adaptador I2C;
- 1x Motor DC 3-6V 80RPM com Caixa de Redução;
- 1x Sensor Ultrassônico de Distância HC-SR04;
- 1x Driver Controlador para motor DC - IRF520;
- 1x Extensor de Portas 0 a 6V 10 Saídas com Jack P4 - EPX10;
- 1x Fonte de Alimentação Chaveada 5VDC 1A;
- 1x Jumper Premium para Protoboard Macho-Fêmea 20cm - Kit c/ 20 peças;
- 1x Jumper Premium para Protoboard Fêmea-Fêmea 20 cm - Kit c/ 20 peças.

ESPECIFICAÇÕES:

- Modelo: ES-EA100 V2;
- Material: MDF;
- Dimensões (CxLxA): 39x9x14cm;
- Dimensões da esteira (parte móvel) (CxL): 32x8cm;
- Peso: 680g;
- Peso com embalagem: 700g.

Leia Mais

VÍDEO DO PRODUTO:

Comentários

Avaliação 5
Ótimo produto.
Avaliação 5
Boa tarde! No manual de projetos Arduino vem explicando como faz as conexões dos fios entre a placa Arduino e os demais componentes da esteira?

Equipe Usinainfo

Boa tarde Maurício, não, o manual ensina a montar apenas a estrutura. Em nosso Blog possuímos um projeto com detalhes sobre a ligação elétrica e programação, segue o link: https://http://www.usinainfo.com.br/blog/esteira-arduino-e-uma-aplicacao-no-controle-do-fluxo-de-itens/

Avaliação 5
Esse produto acompanha Display com fundo verde?

Equipe Usinainfo

Bom dia Jefter, não acompanha, apenas a estrutura em MDF. Possuímos o display para venda de forma avulsa, segue o link: https://http://www.usinainfo.com.br/display-arduino/display-lcd-16x2-com-fundo-verde-2954.html

Avaliação 5
Produto muito bom. Entrega rápida. Antendimento instantâneo e eficiente.
Avaliação 5
É possível acoplar um motor DC 12V com um eixo de acionamento de diâmetro 3mm para acionar a esteira?
Avaliação 5
Ele vem o kit Arduino também???

Equipe Usinainfo

Bom dia Kelvin, acompanha apenas a estrutura principal da esteira. Arduino, sensor e motor não acompanham.

Avaliação 5
Olá, gostaria de comprar juntamente com o sensor da foto. Vocês tem ele a disposição para venda?

Equipe Usinainfo

Bom dia Laurence, sim, possuímos todos os sensores para venda, na imagem ele utiliza um sensor ultrassônico e um sensor capacitivo, você não precisa utilizar os dois, apenas um executa a função. Segue o link dos sensores: https://http://www.usinainfo.com.br/sensor-ultrassonico-arduino/sensor-ultrassonico-de-distancia-hc-sr04-2295.html ou https://http://www.usinainfo.com.br/sensor-de-proximidade-arduino/sensor-capacitivo-de-proximidade-distancia-sensora-0-a-8mm-cr18-8dp-pnp-na-3806.html

Avaliação 5
Excelente equipamento, tudo funcionou direitinho. Parabéns pelo atendimento, muito eficaz.
  • Comentário foi útil: 1 de 1
Avaliação 5
Ele so serve pro 16x2? Nao pro 20x4 tb?

Equipe Usinainfo

Boa tarde Maiza, a moldura é compatível apenas com Display 16x2. Att. Equipe Usinainfo.

  • Comentário foi útil: 1 de 1
Avaliação 5
Essas porcas encaixa nos lugares respectivos mesmo? Não estou conseguindo

Equipe Usinainfo

Bom dia Maiza, como o espaço é produzido para que a porca fique bem firme, você pode precisar do auxilio de um martelo. Coloque a porca no sobre a abertura na esteira e com o martelo de pequenas batidas sobre a porca até que vá pro lugar. Não esqueça de fazer isso sobre uma base firme, como uma mesa, por exemplo. Att. Equipe Usinainfo.

Avaliação 5
enviam a progamação da esteira tambem?

Equipe Usinainfo

Bom dia Igor, possuímos o projeto no Blog com a programação disponível. Segue o link: http://blog.usinainfo.com.br/esteira-arduino-e-uma-aplicacao-no-controle-do-fluxo-de-itens/

Avaliação 5
Boa noite,
É possível fazer uma esteira maior? Preciso que a parte móvel tenha 45cm, ou então vocês conseguem fornecer o rolete e a lona com o comprimento de 45cm?
Se sim, eu compraria o kit como está, mas com a lona de 45 cm, e mandaria fazer a lateral em outro lugar.

Equipe Usinainfo

Bom dia Gabriel, não conseguimos em tamanho maior, apenas nas dimensões do anúncio. Att. Equipe Usinainfo.

Avaliação 5
Nota 10. Tanto o atendimento quanto o produto, pra mim foi fácil montar. Recomendo.
