- Protoboard é uma matriz de contatos desenvolvidas para montagens temporárias e experimentais de projetos eletrônicos, de modo a auxiliar e facilitar o trabalho do projetista durante a criação do circuito.
- Entretanto, apesar das facilidades, a protoboard também apresenta dificuldades, pois exige para sua ligação elétrica fontes de alimentação ajustáveis e emaranhados de fios que complicam a utilização da mesma. Pensando nisso, foi desenvolvida a Fonte Ajustável para Protoboard.

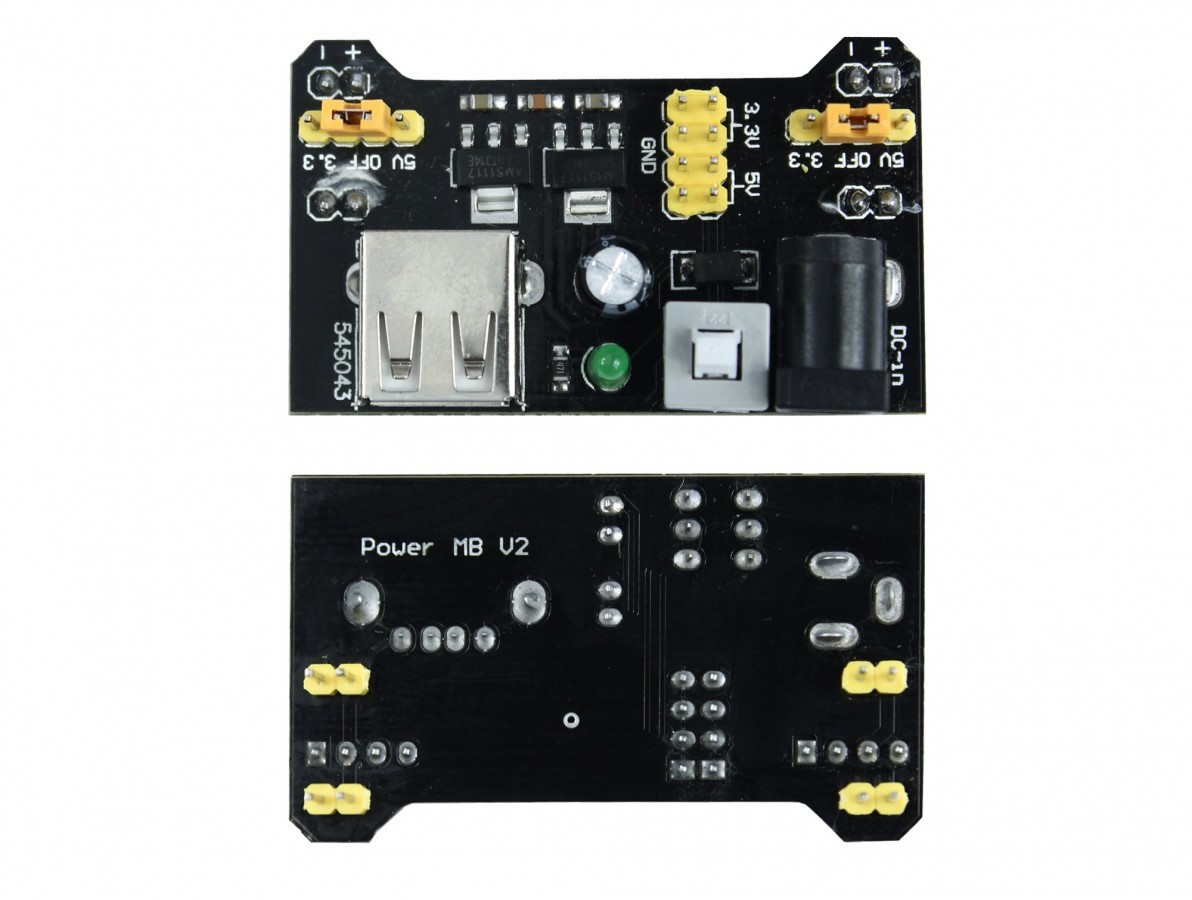

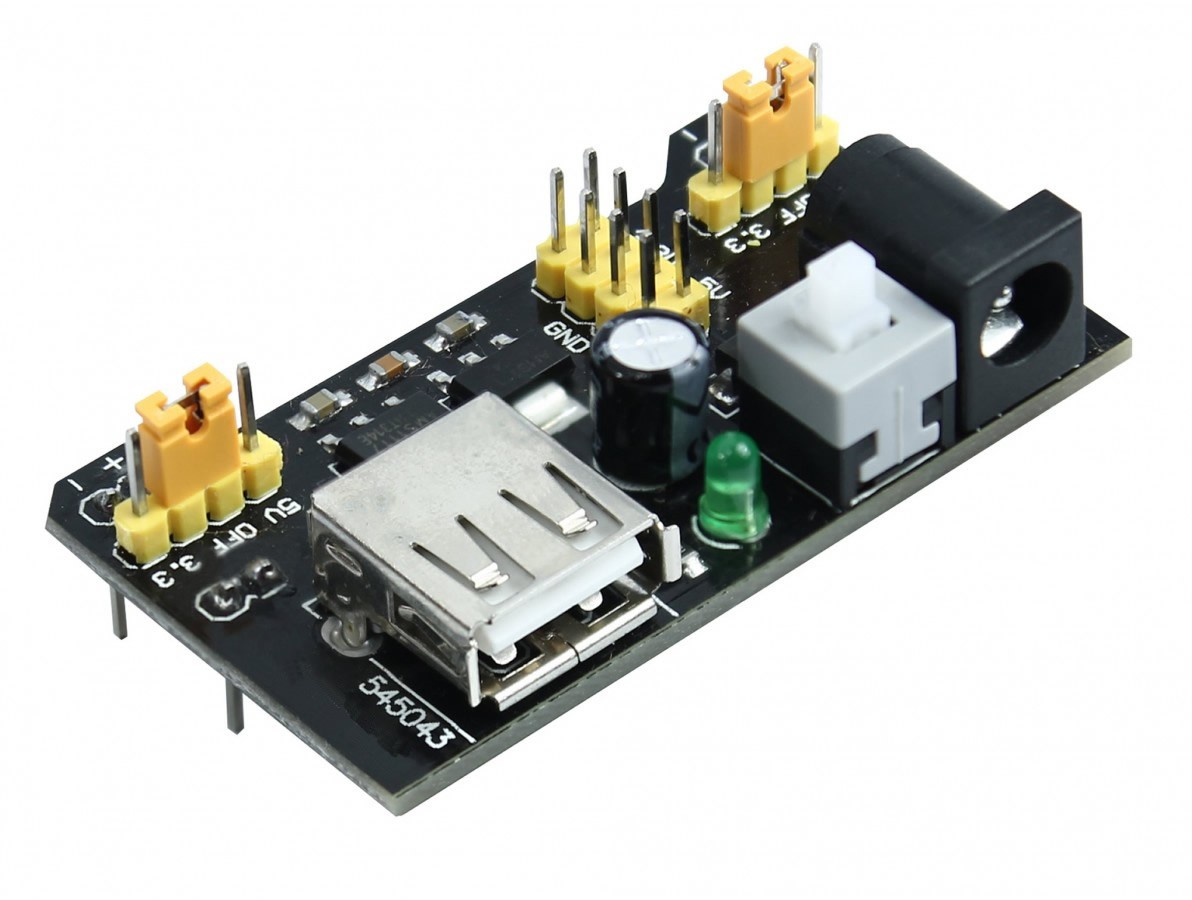

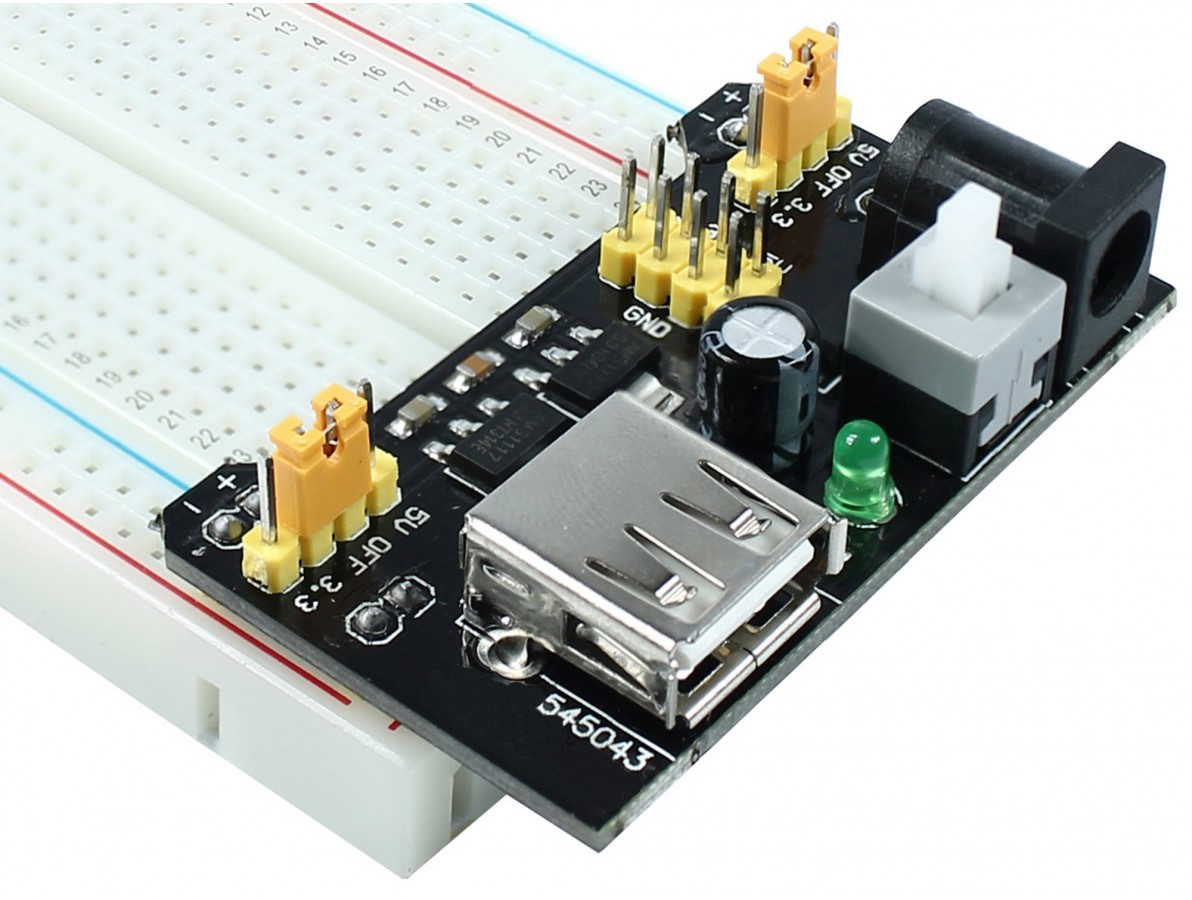

- A Fonte Ajustável para Protoboard é uma placa desenvolvida para rápida instalação, bastando conecta-lá à protoboard. Seu funcionamento é facilitado pois possui entrada alimentação por plug P4 e USB, bastando conectar o cabo com tensão de 6,5 a 12VDC ou cabo USB para a protoboard fornecer aos seus pontos de contatos tensão de saída ajustável de 3.3v e/ou 5v.
- Importante referir que a entrada USB também pode usada como saída para alimentar circuitos, uma vez que oferece em seus terminais 5V, permitindo ao projetista alimentar diferentes acessórios, inclusive o Arduino.
- Outro diferencial da Fonte Ajustável para Protoboard é a presença de um interruptor liga/desliga, que durante a montagem torna-se muito útil, tornando desnecessário o desligamento da fonte de alimentação, a fim de evitar choques elétricos.
- A Fonte Ajustável para Protoboard possui local para ajuste manual da tensão de saída (3,3v e/ou 5v) por meio de jumpers, contando ainda com LED indicador de funcionamento. É um produto muito útil, que vai facilitar seu trabalho durante o desenvolvimento de projetos.
ACESSE O PROJETO NO BLOG: Blog Usinainfo - FONTE AJUSTÁVEL PARA PROTOBOARD COM INTERRUPTOR
CARACTERÍSTICAS:
- Fonte ajustável para protoboard;
- Facilita a criação de projetos;
- Elimina a necessidade de emaranhados de fios e da fonte de alimentação ajustável para alimentação da protoboard;
- Entrada de energia por plug P4 ou via USB;
- A entrada USB também pode ser utilizada como saída para alimentar circuitos, inclusive o Arduino;
- Tensão de saída ajustável, controlado por jumpers;
- Duas saídas independentes;
- Mais segura, possui botão liga/desliga.
ESPECIFICAÇÕES:
- Tensão de entrada: 6,5 a 12 VDC ou USB;
- Tensão de saída ajustável: 3,3V ou 5V;
- Corrente máxima de saída: <700 ma;

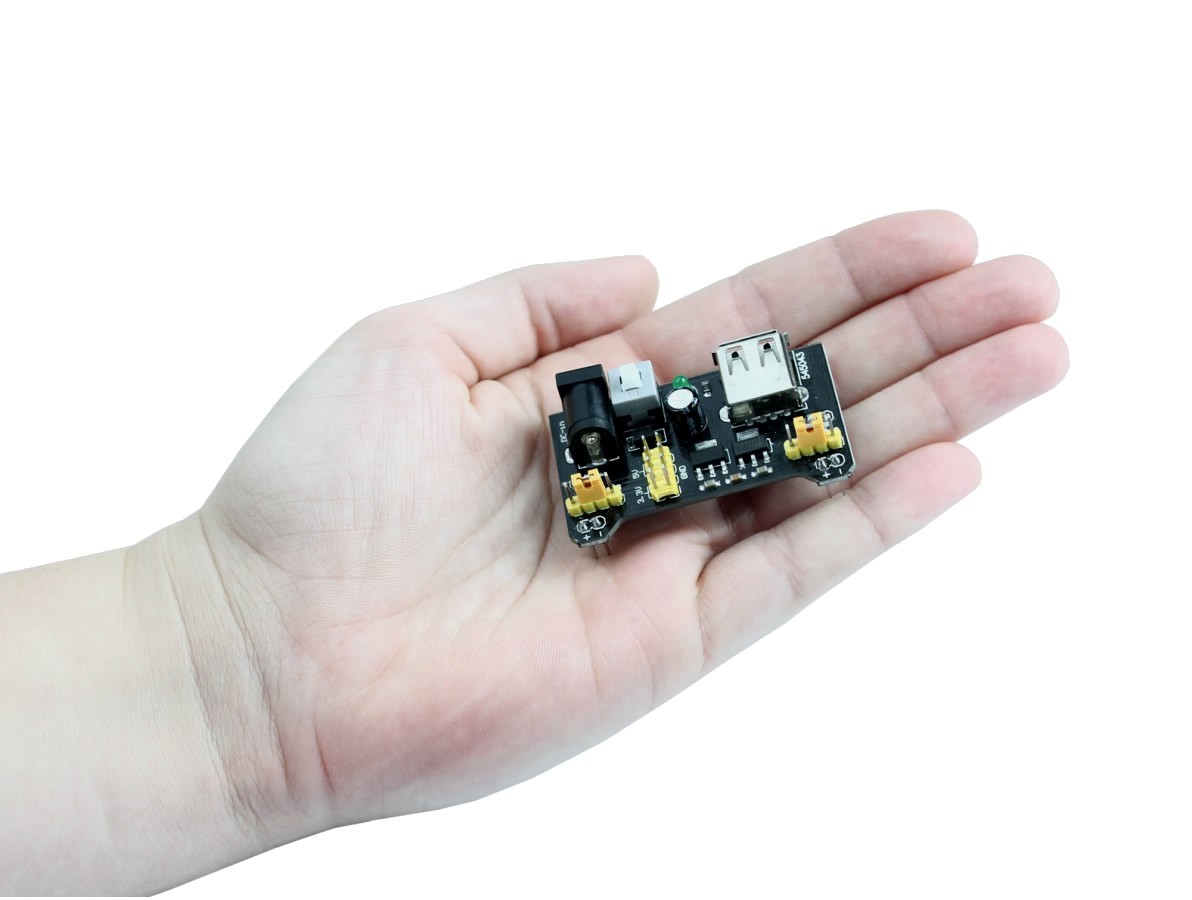

- Dimensões (CxLxA): 5,3x3,1x1,3cm;
- Peso com embalagem: 14g.
VÍDEO DO PRODUTO:
Ela pode, ao mesmo tempo alimentar um esp8266 esp01 (3,3v) e um relé 5v? Estou projetando um dispositivo pequeno, para organizar minhas lâmpadas.
Duvida #2:
Ela pode alimentar, ao mesmo tempo um nodemcu via usb e o relé 5v?
Equipe Usinainfo
Bom dia Henrique, as portas 3.3V, 5V e USB funcionam simultaneamente permitindo que você alimente diferentes módulos, desde que utilize uma fonte de alimentação adequada. Att. Equipe Usinainfo.
