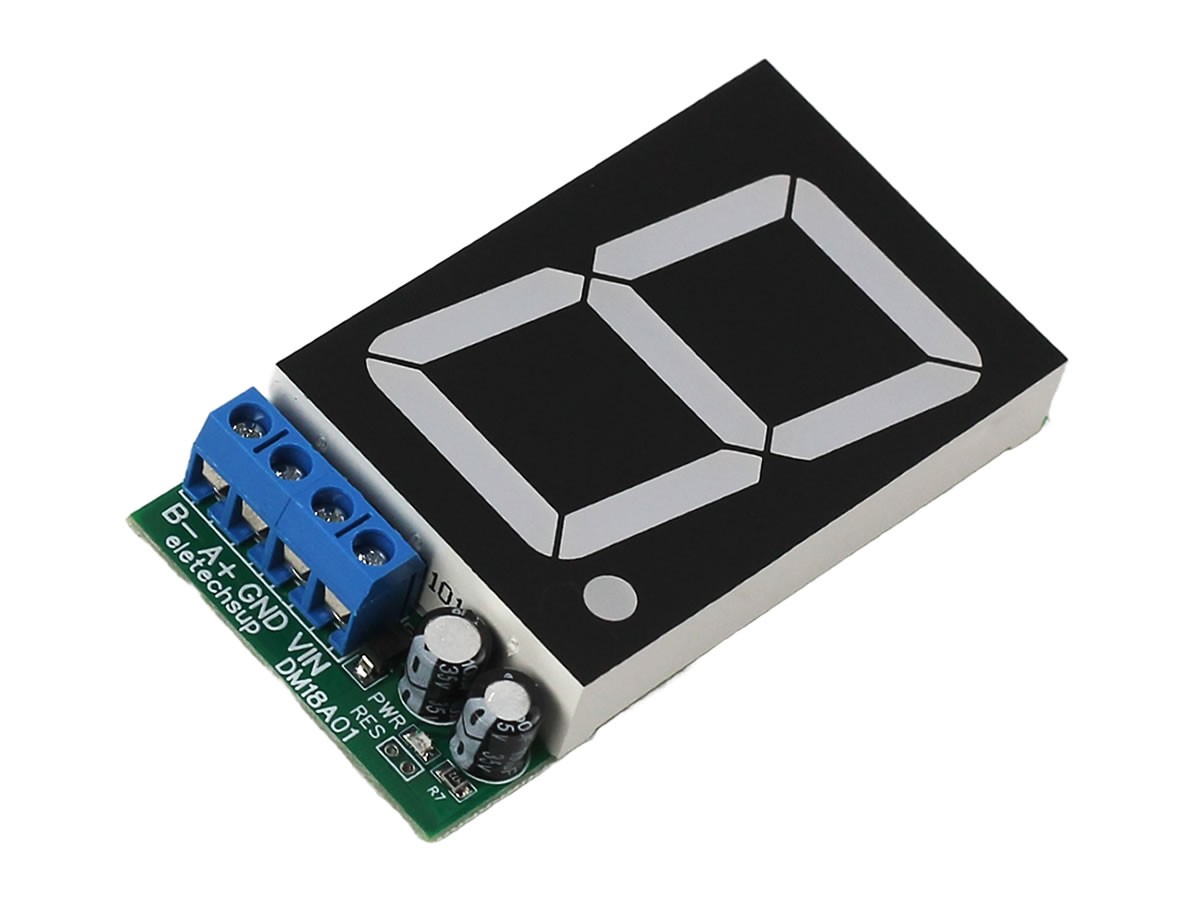

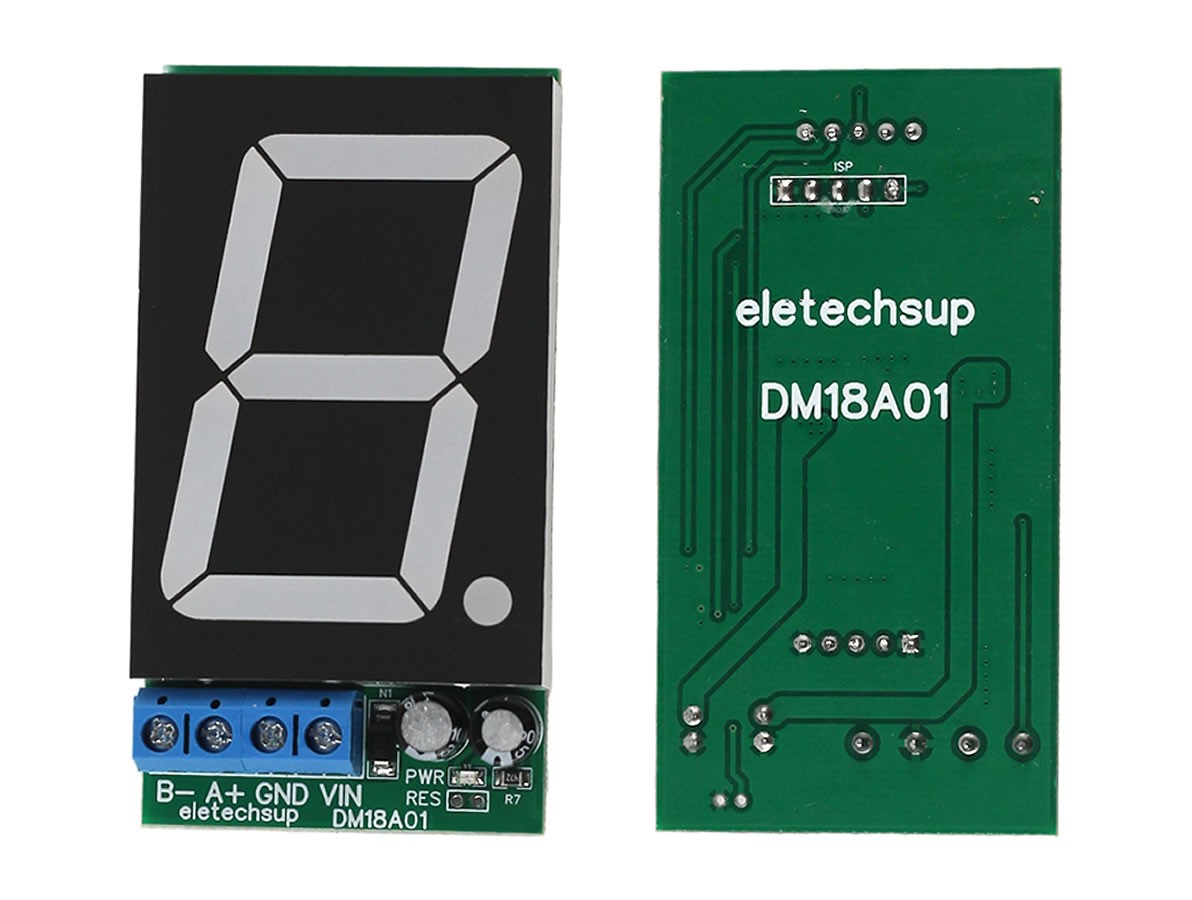

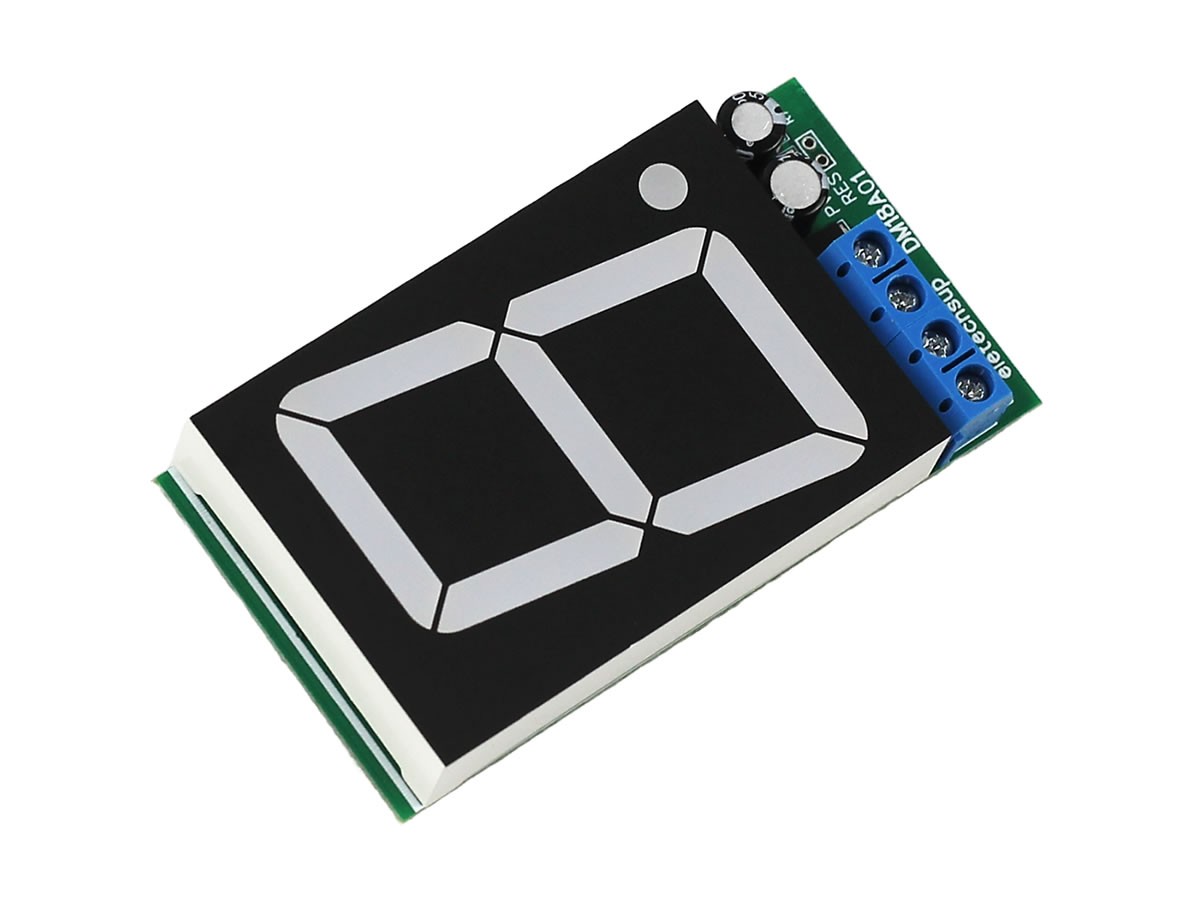

O Display 7 Segmentos 1 Dígito 1.8" RS485 Modbus RTU 12V/24V – DM18A01 é um módulo compacto e robusto, ideal para exibir valores numéricos em sistemas de automação industrial, instrumentação e aplicações com sensores analógicos ou digitais. Sua principal característica é a comunicação via RS485 utilizando o protocolo Modbus RTU, o que permite integração direta com CLPs, IHMs e outros dispositivos mestre, com alta confiabilidade e baixo custo de implementação.
Com dígitos grandes de 1.8 polegadas, o display oferece excelente visibilidade a longa distância, sendo adequado para painéis de supervisão, ambientes industriais e bancadas de teste. O módulo conta com um único dígito numérico (1 bit) e pode exibir valores simples como contadores, status, níveis de sensores ou indicadores de canais.
A alimentação é flexível, aceitando tensões de 12V a 24V DC, o que o torna compatível com a maioria das fontes industriais e sistemas embarcados. A configuração do endereço Modbus e taxa de comunicação pode ser feita por comandos seriais ou via registros Modbus, com suporte a baud rates de até 9600bps, 8 bits de dados, 1 bit de parada e sem paridade.
Conexão Display 7 Segmentos 1 Dígito 1.8'' RS485 Modbus RTU com rede RS485
Sua estrutura compacta facilita a instalação em caixas ou painéis, e a interface de comunicação padrão permite que seja facilmente adaptado a projetos que envolvem sensores de temperatura, umidade, pressão, corrente, entre outros.
CARACTERÍSTICAS:
- Display numérico de 1 dígito com 7 segmentos + ponto;
- Comunicação RS485 padrão industrial;
- Protocolo Modbus RTU para fácil integração;
- Alta visibilidade com dígito de 1.8 polegadas;
- Alimentação ampla de 12 a 24V DC;
- Ideal para exibição de valores de sensores ou status;
- Compatível com CLPs, IHMs, sistemas embarcados e Arduino com RS485;
- Instalação simples em painéis e caixas de controle.
ESPECIFICAÇÕES:
- Modelo: DM18A01;
- Tensão de alimentação: 12V a 24V DC;
- Consumo de corrente: < 30mA;
- Tipo de display: 7 segmentos, 1 dígito;
- Tamanho do dígito: 1.8 polegadas;
- Comunicação: RS485 Half-Duplex;
- Protocolo: Modbus RTU;
- Endereço Modbus configurável;
- Configuração Serial: Baud rate - 9600 bps / Data bits - 8 / Paridade - NONE / Stop bit - 1

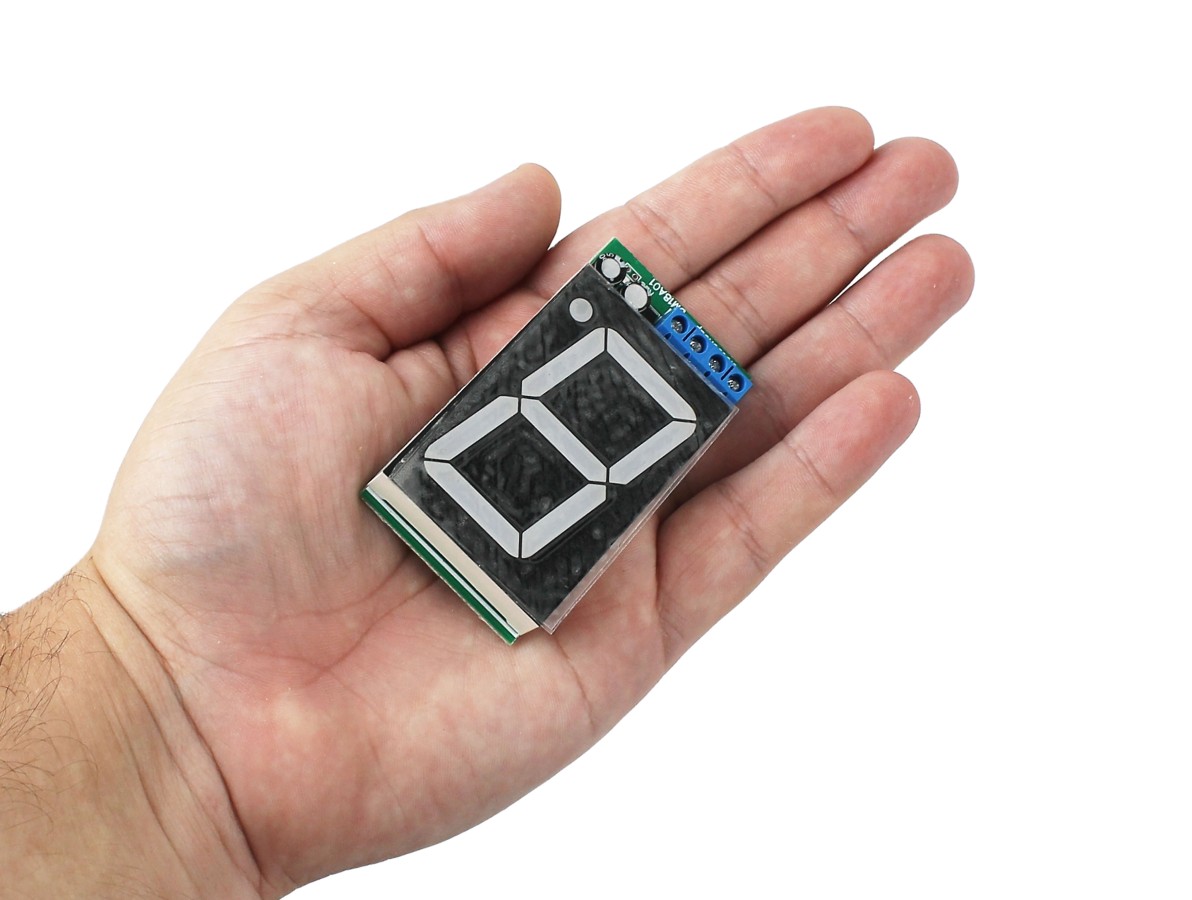

- Dimensões(CxLxA): 72x38x13mm;
- Peso: 34g.
