O ESP32-CAM-CH340 OV2640 é uma versão alternativa ao ESP32 CAM Wifi, que conta com o programador integrado facilitando seu uso e programação. Tão robusto e poderoso quanto a outra versão e muito mais prático.
Sua câmera conta com ajuste focal diferente do outro modelo, possibilitando imagens ainda mais nítidas, facilitando o reconhecimento facial, por exemplo.
Além disso, o ESP32-CAM-CH340 OV2640 mantém todas as características do modelo clássico, como LED para Flash, Wi-Fi, Bluetooth V4.2, slot para cartão SD de até 4 GB, 16 portas GPIO, cristal de 40MHz, Conversor Analógico-Digital, microprocessador dual-core 32-bit LX, botão de reset e antena embutida.

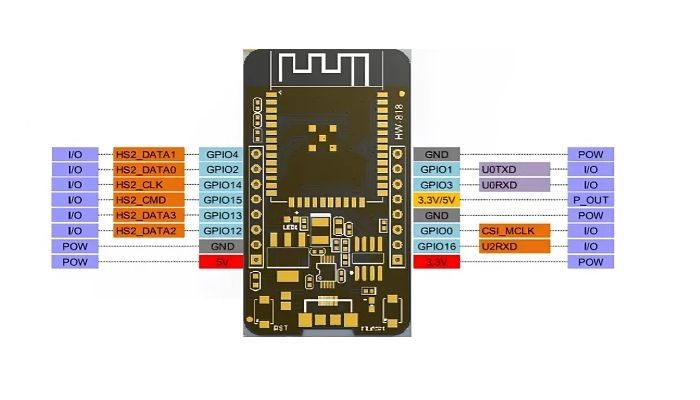

Pinos de conexão ESP32-CAM-CH340

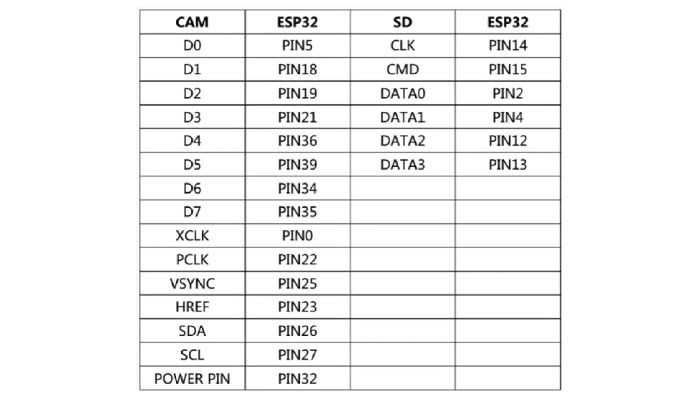

Relação de pinos utilizados pela câmera e cartão SD
Instale o Driver CH340 em seu computador, conecte ao computador e siga os passos da configuração da Arduino IDE sendo necessário instalar as placas da Espressif.
Adicione o link das placas:
https://dl.espressif.com/dl/package_esp32_index.json
Utilize o modelo de placa "AI Thinker ESP32-CAM" com baudrate de 115200.
Ao enviar o código para o ESP32, aguarde até a parte "Enviando" aonde indica "Conecting...." no console, então clique o botão Flash e RST ao mesmo tempo, então irá iniciar o processo de gravação. É necessário repetir este processo todas as vezes ao enviar o código.
Aprenda a programar seu ESP32 na Arduino IDE!
Atenção:
O Windows 11 possui incompatibilidades com alguns chips CH340 dispositivo. O sistema pode atualizar o driver automaticamente, o que pode causar o mau funcionamento do dispositivo. Para resolver este problema, procure como desativar as atualizações automáticas de driver no Windows 11 e instale a versão mais antiga do driver fornecida por nós.
CARACTERÍSTICAS:
- ESP32 CAM Wifi com Câmera OV2640 V3 IoT;
- Módulo ESP32-CAM-CH340;
- Suporte para cartão Micro SD;
- Antena embutida;
- Flash em LED embutido;
- Imagens de ótima qualidade;
- Suporta Upgrade remoto de firmware;
- Conversor analógico digital (ADC);
- NodeMCU-32S ESP-32;
- Módulo Wireless Wifi e Bluetooth 4.2;
- Modelo NodeMCU Oficial;
- Código aberto;
- Dispensa a utilização do Arduino;
- Antena integrada;
- Comunicação por Wifi (802.11b/g/n);
- Suporta Upgrade remoto de firmware;
- Conversor analógico digital (ADC) e Conversor digital analógico DAC;
- Linguagem de programação Lua ou a IDE do Arduino;
- Plataforma completa de hardware e software voltada para prototipagem IoT (Internet das Coisas);
- Conector Micro USB para Alimentação e programação;
- Simplificada integração com o computador;
- Download Driver CH340.
- Datasheet ESP32-CAM compatível pino a pino;
- Datasheet NodeMCU-32S.
ESPECIFICAÇÕES:
- Modelo: HW-818
- Tensão de operação: 5V;
- CPU: Xtensa® Dual-Core 32-bit LX6;
- RAM: 520 Kbytes SRAM;
- Flash: 4 MB PSRAM;
- Câmera: 8225N V2.0 (OV2640);
- Resolução da Câmera: 2 Megapixels;
- Clock máximo: 240MHz;
- Wireless padrão 802.11 b/g/n;
- Conexão: Wifi 2.4Ghz (máximo de 150 Mbps);
- Wi-Fi Direct (P2P), P2P Discovery, P2P Group Owner mode e P2P Power Management;
- Modos de operação: STA/AP/STA+AP;
- Bluetooth: BLE 4.2;
- Cartão de memória: 4 Gb Máximo;
- Portas GPIO: 16;
- Taxa de transferência: 110-460800 bps;
- Dimensões do ESP32-CAM (CxLxE): 48x27x7mm (sem os pinos);
- Peso: 9g.
