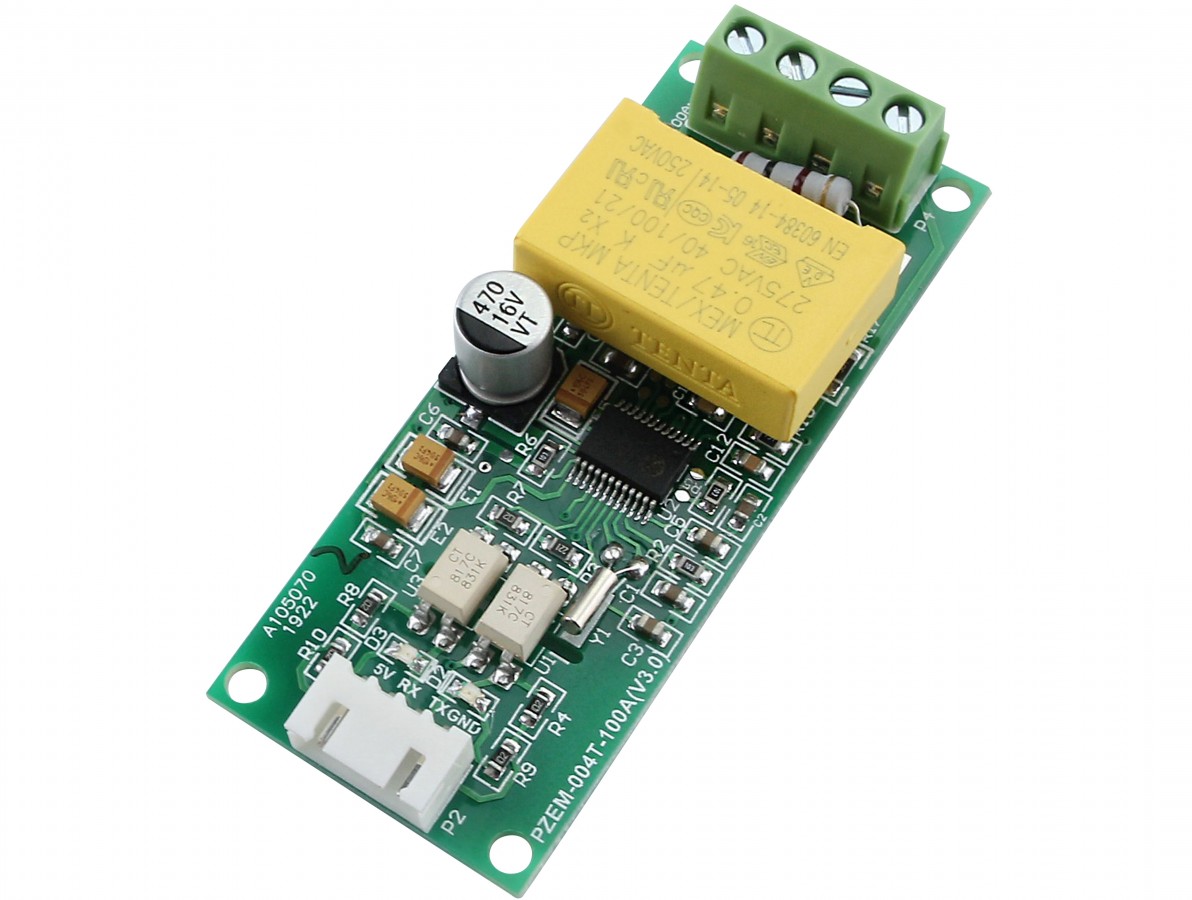

Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outrosO Voltímetro AC Wattímetro Amperímetro PZEM-004T V4.0 + TC é um módulo completo para monitoramento de energia elétrica, ideal para aplicações que exigem medição precisa de tensão, corrente alternada e consumo energético. Compacto e eficiente, ele permite medir com praticidade os principais parâmetros da sua rede elétrica.

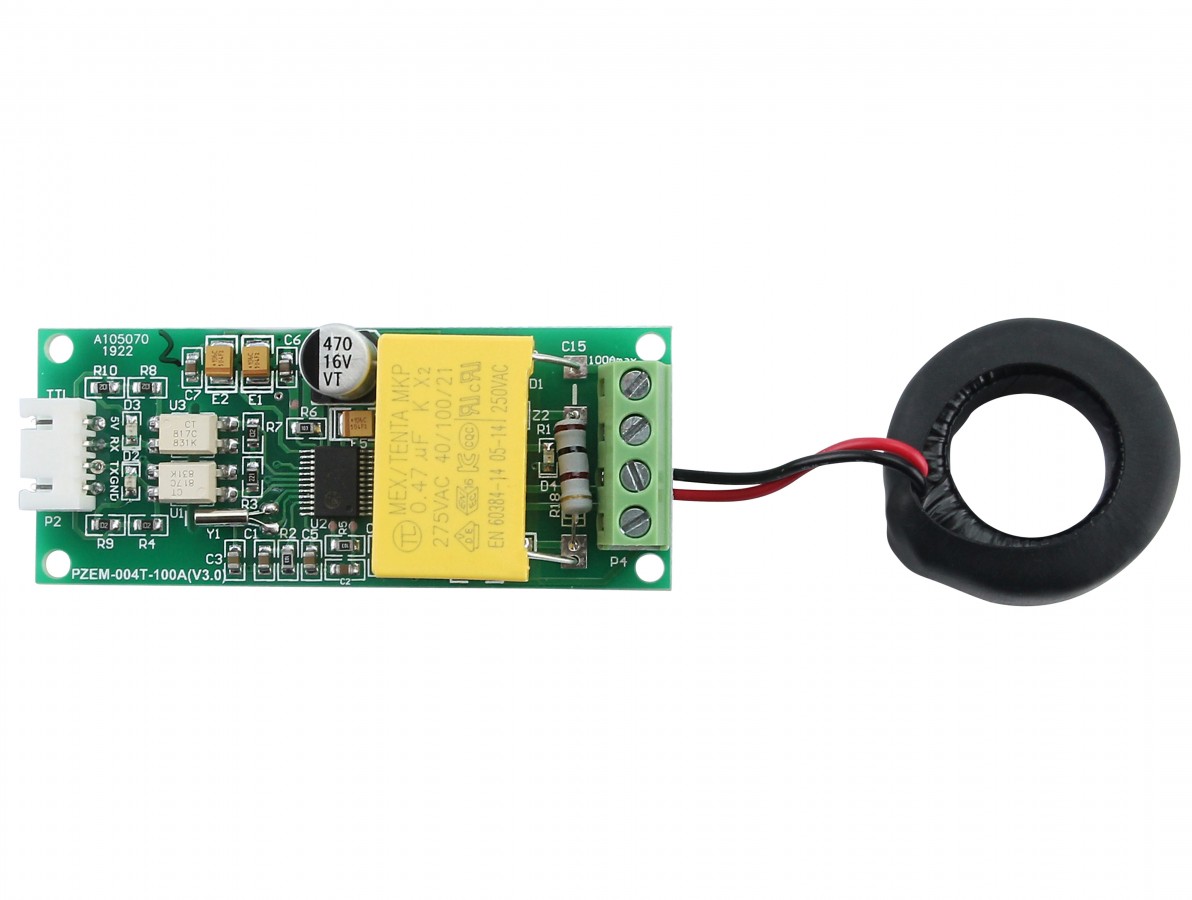

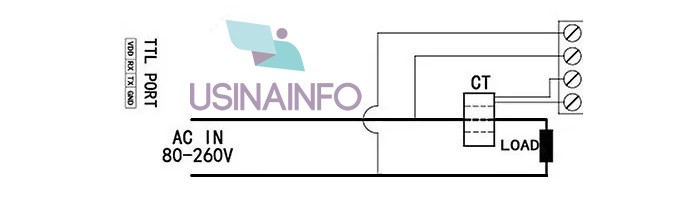

Um dos grandes diferenciais deste modelo é a medição de corrente sem contato direto, feita por meio de um transformador de corrente (TC) incluso, capaz de medir até 100A AC. Basta passar o condutor por dentro do TC e alimentar o módulo conforme o diagrama ilustrado, e ele já estará pronto para transmitir os dados via interface Serial TTL.
Com ele, é possível criar sistemas de monitoramento em tempo real, montar proteções contra sobrecarga ou até mesmo implementar soluções de automação que dependem do consumo elétrico como variável de controle.
A versão 4.0 do PZEM-004T traz melhorias importantes em relação à versão anterior (v3.0), como:
- Maior estabilidade no funcionamento graças à remoção do capacitor de conversão AC/DC, substituído por processamento digital;
- Compatibilidade com níveis lógicos de 3,3V e 5V, ampliando o leque de aplicações;
- Isolador digital que garante maior imunidade a ruídos e leituras mais rápidas e estáveis.
Apesar das melhorias, a integração com projetos permanece a mesma, facilitando a substituição da versão anterior sem necessidade de alterações significativas na estrutura do circuito.
![Voltímetro AC Wattímetro Amperímetro PZEM-004T V4.0 100A 260V com Saída TTL - [1035922]](https://www.usinainfo.com.br/1035922-infografico/voltimetro-ac-wattimetro-amperimetro-pzem-004t-v40-100a-260v-com-saida-ttl-tc.jpg "Voltímetro AC Wattímetro Amperímetro PZEM-004T V4.0 100A 260V com Saída TTL - [1035922]")
| Modelo | PZEM-004T V4.0 |
|---|---|
| Níveis lógicos | 3,3V / 5V |
| Tensão de funcionamento | 80 ~ 260 VAC |
| Corrente de teste | 0 ~ 100A |
| Potência nominal | 100A/22000W |
| Potência de intervalo de teste | 0 ~ 23kW |
| Formato de exibição (até 1kw) | 0,0 ~ 999,9 W |
| Formato de exibição (1kw a ~10kw) | 1000 ~ 9999 W |
| Formato de exibição (mais que 10kw) | 0,1 ~ 23.0kW |
| Frequência de operação | 45-65 Hz |
| Diâmetro Interno do Transformador TC | 16mm |
| Diâmetro Externo do Transformador TC | 32mm |
| Dimensões (CxLxE) | 74x30x13mm |
| Peso com embalagem | 67g |
Comentários
Boa noite. O que vem no kit? Conforme a figura ilustrada do projeto, eu gostaria de saber se o cabo conectado ao notbook vem incluso?
Olá bom dia Ziza,
As fotos do produto mostram todos os itens que acompanham, já a descrição apenas informa sugestões de ligações e esquemas elétricos para auxiliar o uso do produto.
Este medidor precisa de um "conversor usb para ttl" para poder se conectar ao computador e realizar a leitura dos dados com programas de comunicação serial, como o USR-TCP232, porém não temos suporte direto, todos os comandos precisam ser escritos à mão conforme as referências das bibliotecas, o ideal é utilizar com Arduino para realizar a leitura facilitada com as bibliotecas sem se envolver com conversões ou cálculos dos comandos em hexadecimal.
Bom dia!
Este módulo funciona direto com o TX2 e RX2 da ESP 32 com sua biblioteca?
Bom dia,
será necessário analisar melhor os exemplos de hardware serial das 2 bibliotecas:
https://github.com/mandulaj/PZEM-004T-v30/blob/master/examples/PZEMHardSerial/PZEMHardSerial.cpp
https://github.com/olehs/PZEM004T/blob/master/examples/PZEMHardSerial/PZEMHardSerial.ino
ambas possuem exemplo com ESP32, uma utiliza por padrão o serial1 outra o serial2, mas ambas podem ser trocadas, sendo necessário realizar os testes.
