PZEM-051 Voltímetro DC Wattímetro Amperímetro 4 em 1 100VDC 50A + Resistor Shunt

O PZEM-051 Voltímetro DC Wattímetro Amperímetro 100V 50A é um painel digital eletrônico altamente tecnológico e eficiente desenvolvido para fazer a medição da tensão DC, corrente contínua e consumo nos seus equipamentos elétricos.

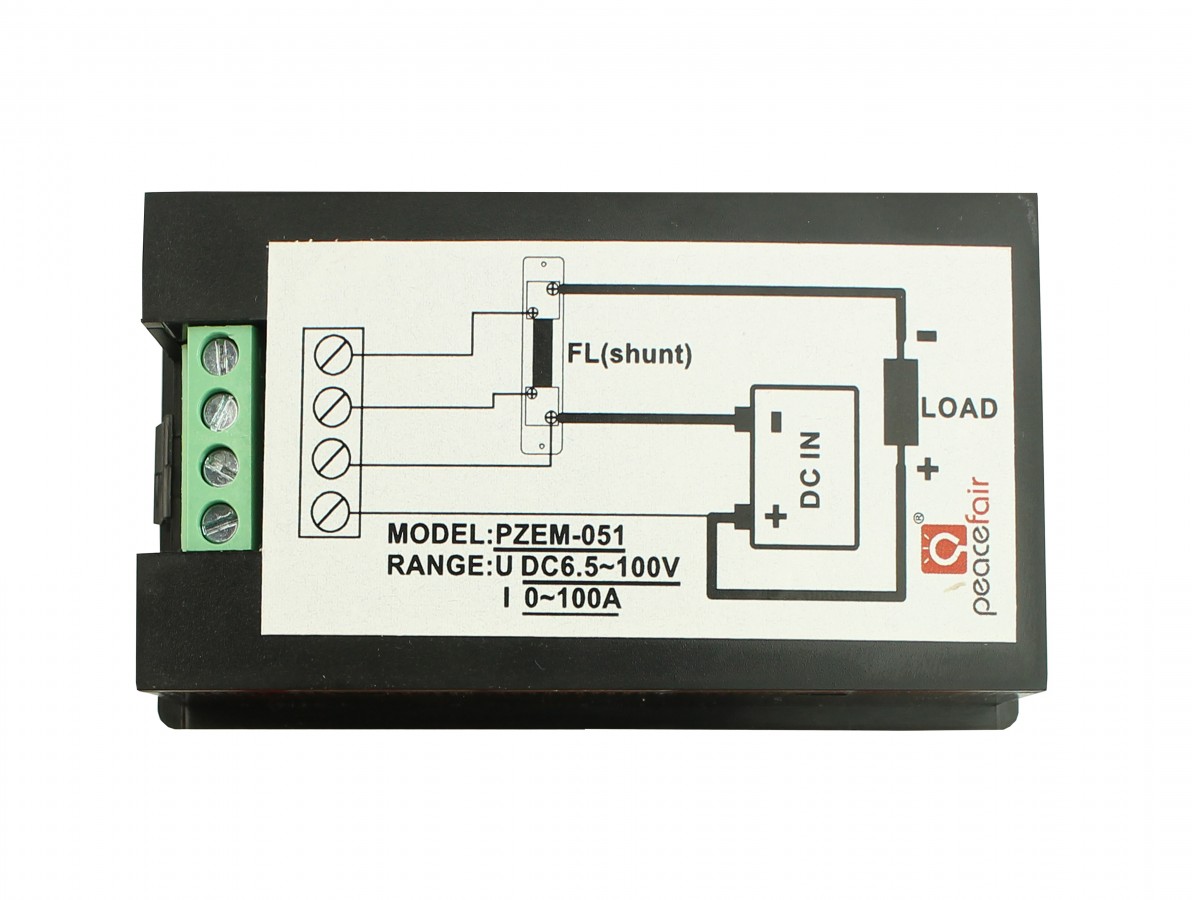

A utilização é simples, basta fazer a conexão dos fios confirme a imagem no verso do equipamento, e ele irá verificar os dados de tensão, corrente e consumo em tempo real, onde torne-se possível a criação de sistemas de medição e monitoramento para tensões, correntes elétricas, consumo ou até mesmo a montagem de circuitos de proteção contra sobrecarga e eventuais problemas que possam vir a ocorrer.

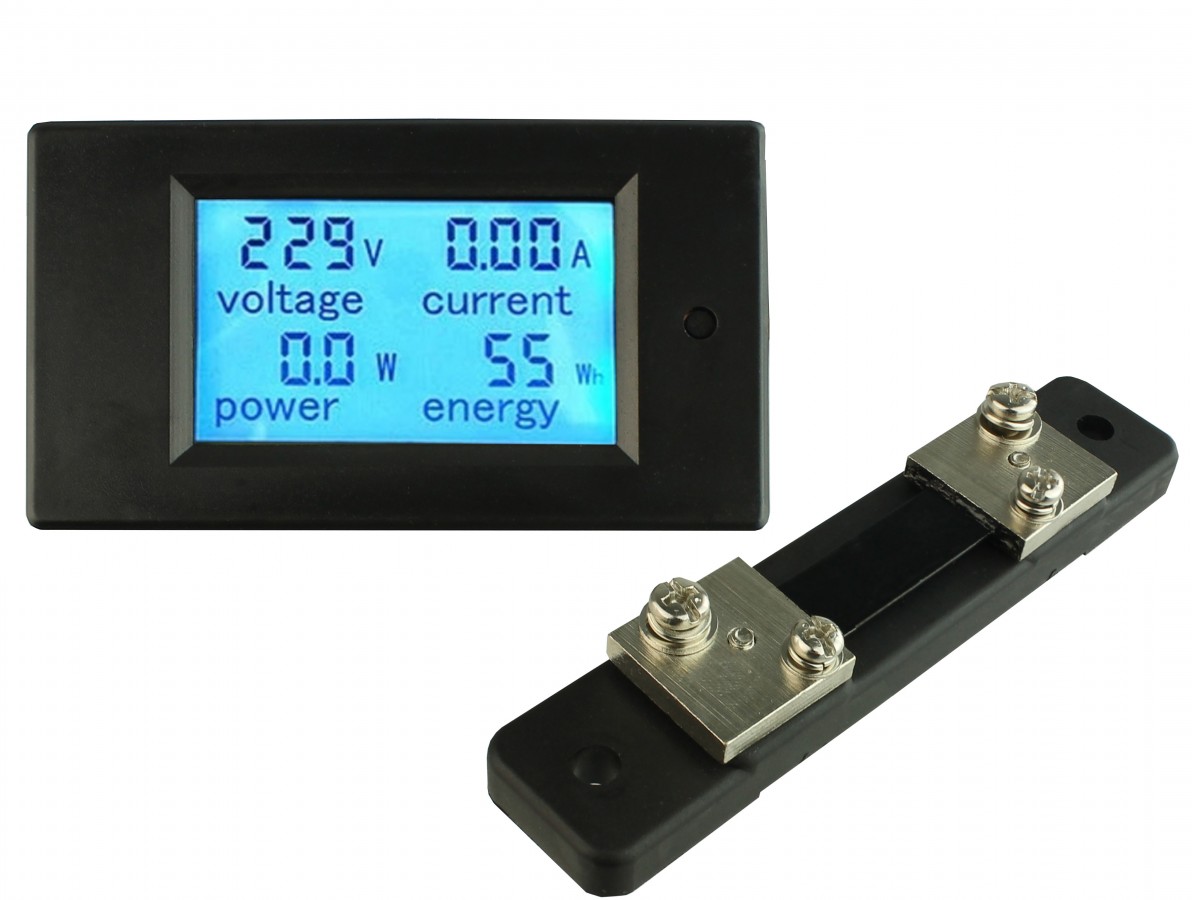

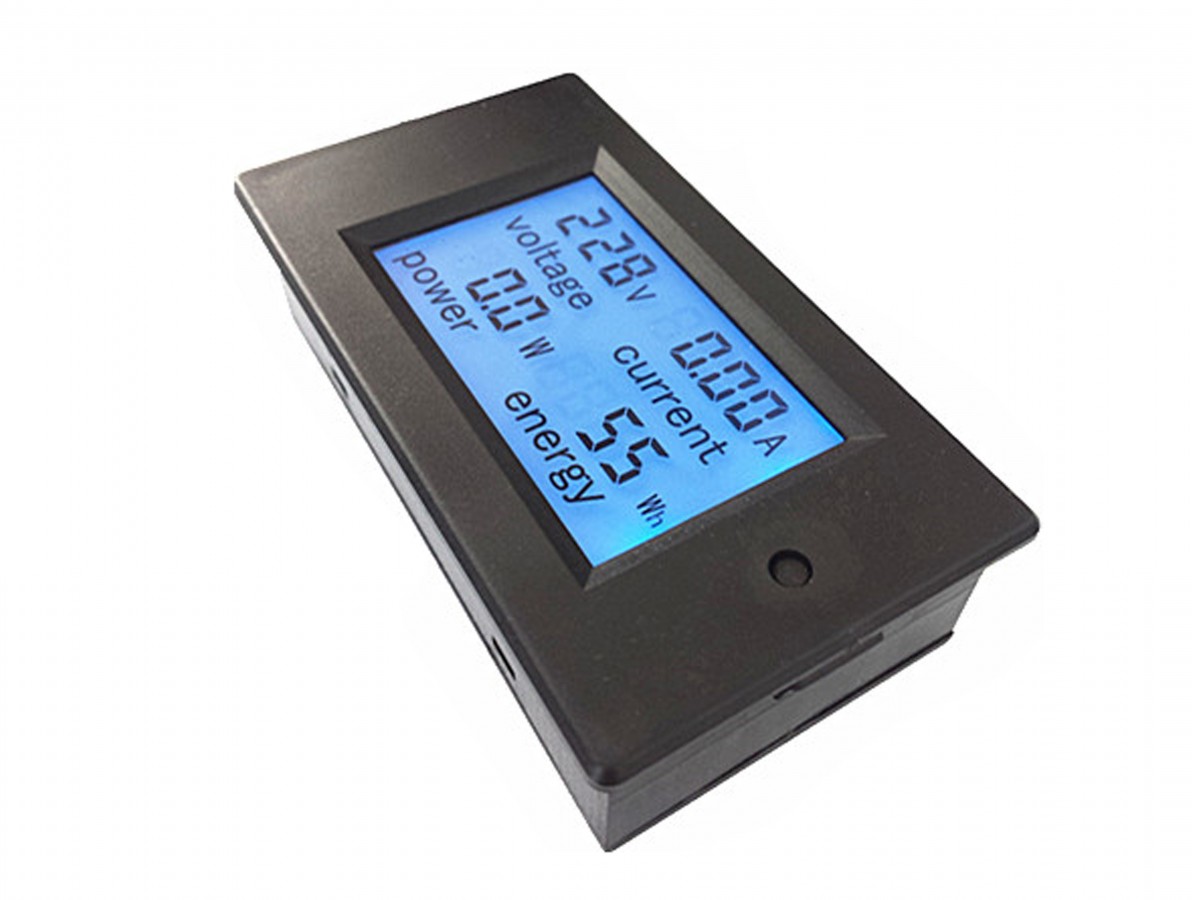

Para maiores possibilidades, o PZEM-051 Voltímetro DC Wattímetro Amperímetro 100V 50A possui display LCD de 3 dígitos e iluminação com fundo azul, permitindo visualização dos dados mesmo em ambientes sem luz, não precisando de alimentação separada. Conta ainda com travas laterais que permitem deixá-lo preso junto a painéis de monitoramento.

- Função desativar/ativar luz de fundo: aperte brevemente a tecla para ligar ou desligar a luz de fundo, possuindo a função de memória, ele pode armazenar o modo desejado (ligado ou desligado);

- Definir alarme do limite de energia: pressione e segure a tecla até que a tela LCD mostre "SET". Em seguida, solte a tecla para entrar no estado de configuração, onde a vai exibir o valor de alarme da energia atual e o último dígito começará a piscar, dessa forma, você deve pressionar para outros valores além de 1, quando não houver nenhuma operação durante 3 segundos ele vai mudar o dígito de posição automaticamente, o método de definição é como mesmo que o acima. Depois de terminar a configuração, pressione e segure a tecla até que a tela mostre “PASS”, pronto.
- Zerar energia: pressione e segure a tecla até que o display mostre “SET”, em seguida solte a tecla, o número na janela de exibição de energia ficará em flash, em seguida, solte a chave. Pressione rapidamente a tecla novamente, em seguida, o valor energético é cancelado e sai do estado de reset piscando. Se você não quer limpar, em seguida, pressione e segure a tecla por 5 segundos novamente até que o número não pisque, isso significa que o valor de energia não foi cancelado e vai sair do estado de reset.

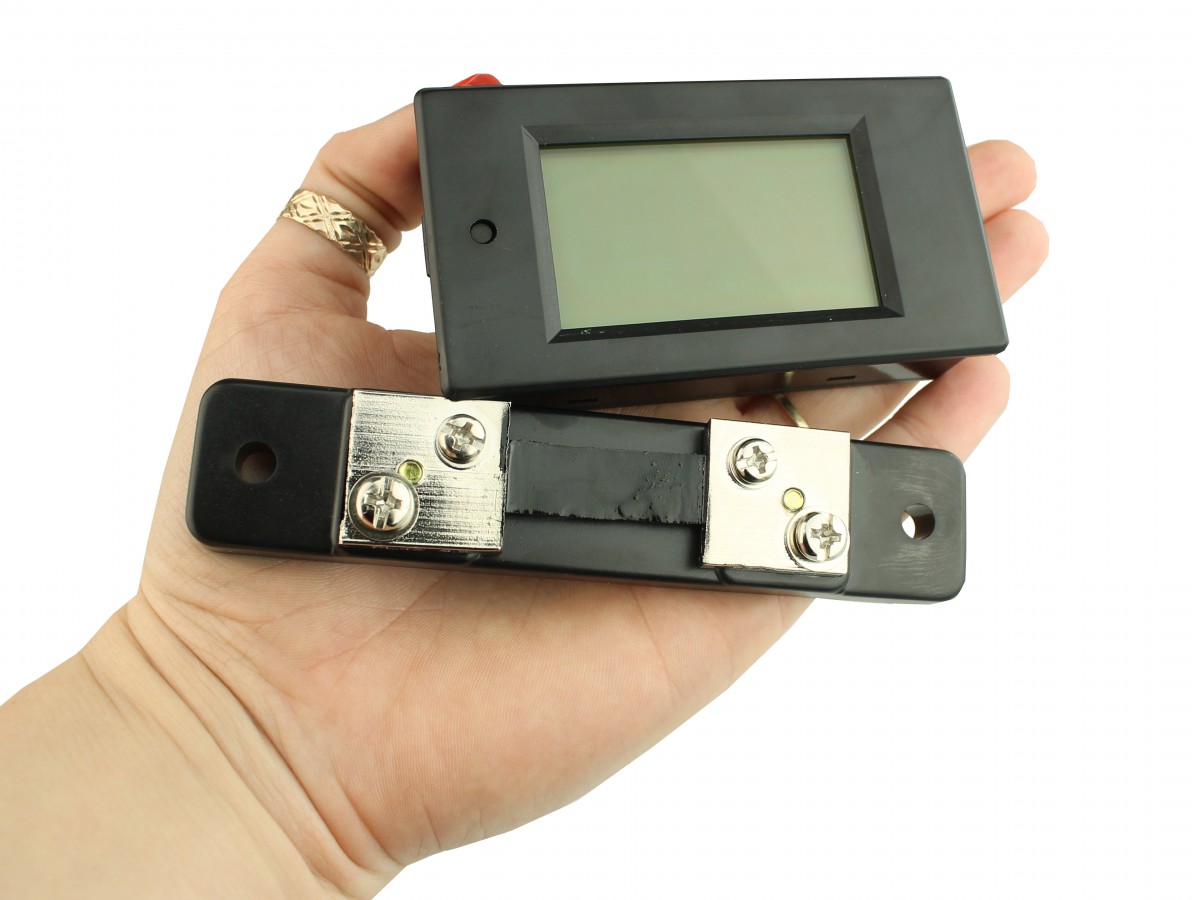

- Importante: O resistor shunt tem capacidade máxima de 50A/75mV, sendo necessário redefinir a configuração do Voltímetro DC Wattímetro Amperímetro PZEM-051, isso porque a configuração padrão é de 100A. Para isso, faça o seguinte: Pressione e segure a tecla até que o display mostre "Curr", em seguida, solte a tecla; neste momento, o display mostrará "100A", aperte brevemente a tecla para alternar entre "100A" e "50A”.
