Receptor 433Mhz RXC6 PT2262 Super Heteródino + Antena - Compatível com Controle EV1527

O Receptor 433Mhz RXB6 Super Heteródino é um tipo de receptor RF de alta eficiência, utilizado para troca de dados sem a necessidade de cabos e fios, já que opera com sinal de rádio frequência de 433MHz.

Comumente é aplicado no ramo robótico, por exemplo, no desenvolvimento de um carrinho controlado de forma remota (à distância) ou mesmo em uma plataforma de prototipagem para comunicação sem fio entre plataformas Arduino e ESP8266, por exemplo, conhecidas como plataformas slaves, as quais combinam informações de sensores e uma delas é responsável por enviar comandos as outras para que executem diferentes tarefas, mesmo que uma esteja distante da outra e sem fios que as interligam.

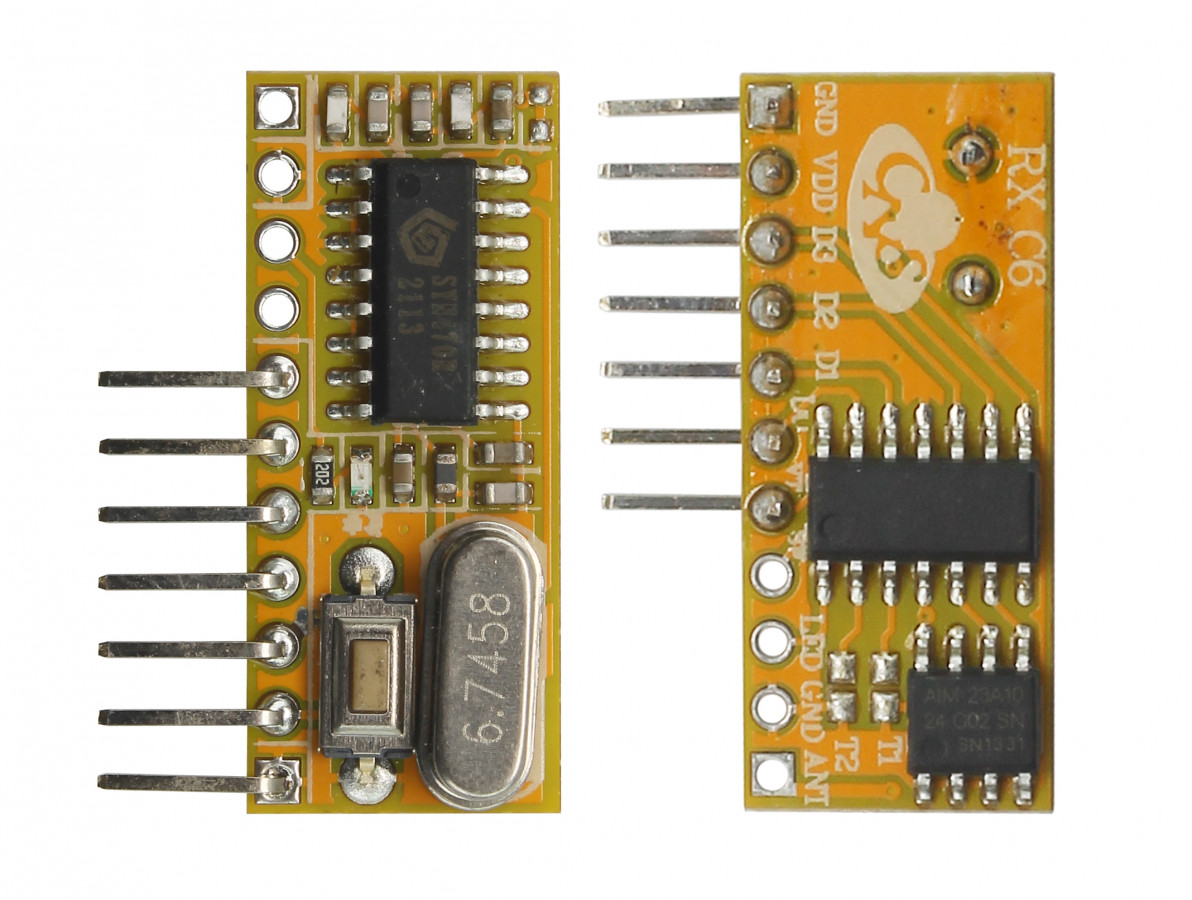

Diferente de outros modelos, o Receptor 433Mhz RF RXB6 possui um exclusivo chip super heteródino que se encontra na parte superior do módulo junto de um cristal que em conjunto com chip é capaz de uma recepções de alta potência e continuidade elevada, sem interrupções e sem problemas na troca de sinal.

Importante lembrar que para executar qualquer das funções mencionadas será necessário utilizar um transmissor de 433Mhz combinado com o receptor, sendo compatível com a maioria dos controles 4 botões 433Mhz disponibilizados no mercado (encoder PT2260, PT2262, SC2262, PT2264 ou EV1527).

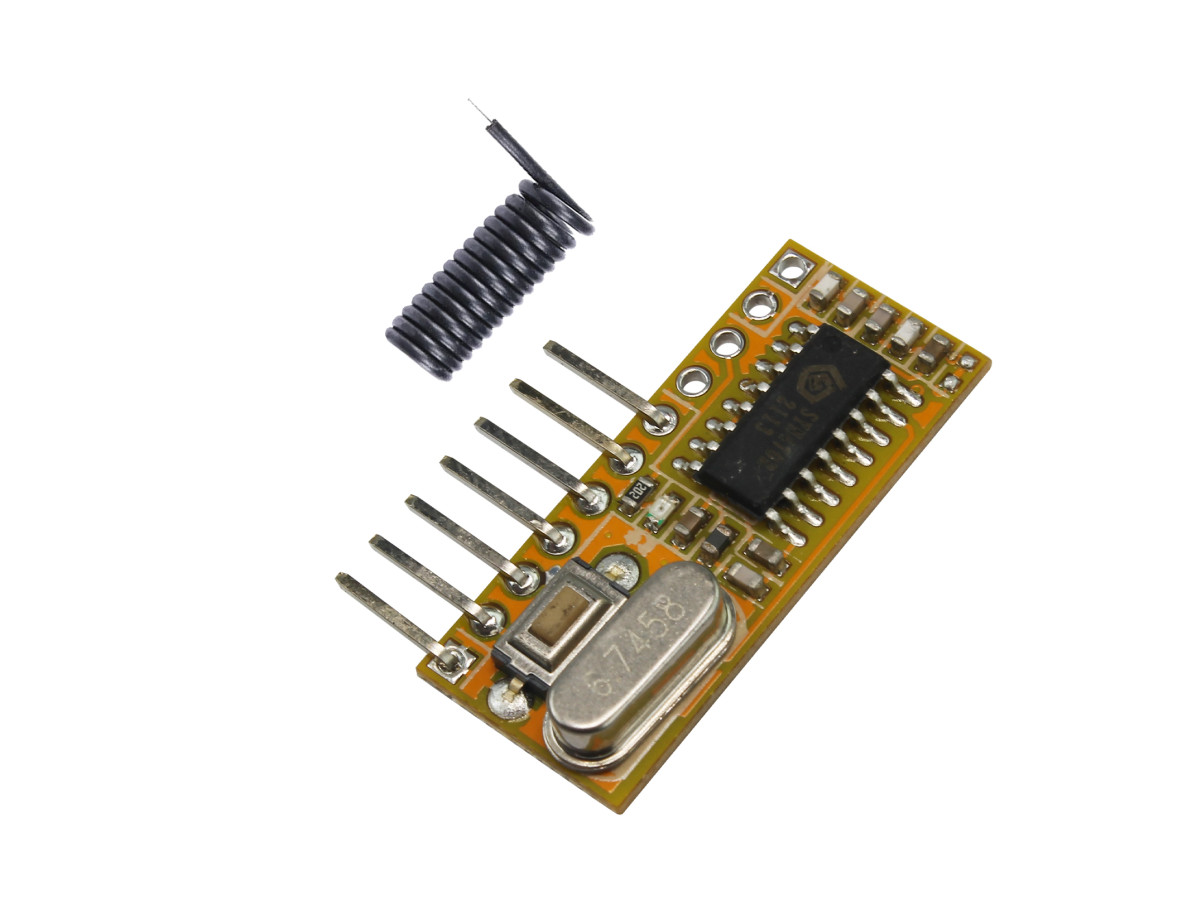

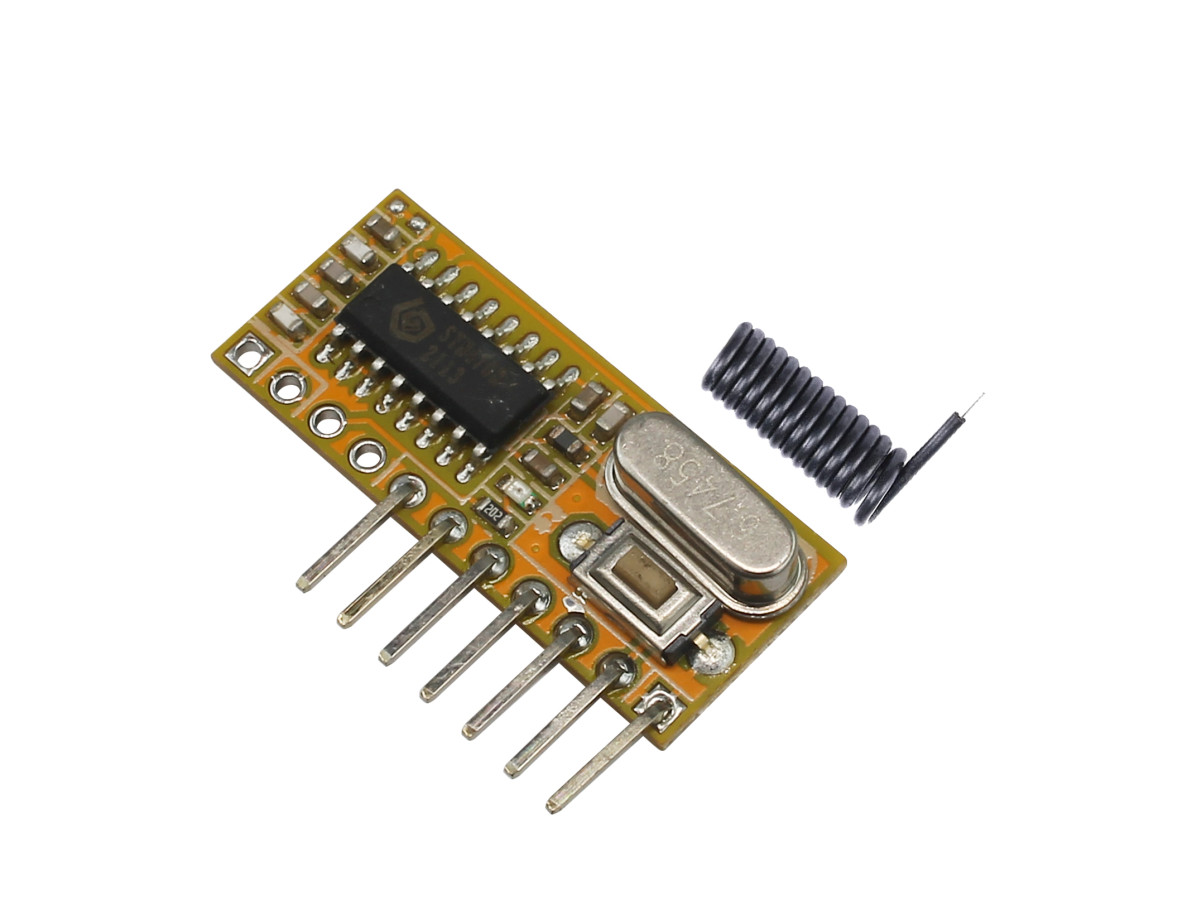

Vale destacar que o Receptor 433Mhz RXB6 Super Heteródino apresenta 4 saídas digitais, pinos exclusivos para validação da transmissão, local para antena (acompanha), além de botão para gravar e apagar controles.

Para gravação dos controles pressionar o botão presente na placa e segurar até que o led acenda, soltar o botão e pressionar o botão do controle desejado (se optar por utilizar algum receptor basta enviar o sinal nesse momento), após o led irá piscar para confirmar a gravação.

Para apagar a memória é preciso apertar o botão e segurar, o led irá acender, permaneça com o botão pressionado até o led apagar e pronto.

Funções Módulo receptor RXC6 433mhz

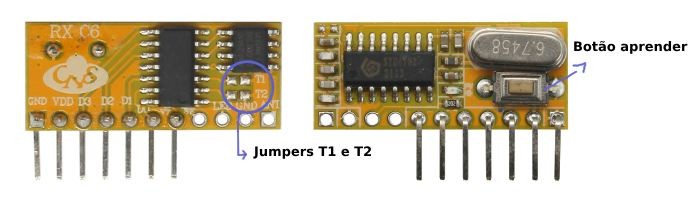

Para mudar o modo de funcionamento deste módulo, temos na parte traseira os Jumpers T1  e T2:
- T1 e T2 sem conexão: Auto-reset, funciona conforme segura o click no controle. (Padrão)
- Apenas T2 com curto no jumper: Modo de auto travamento, ao clicar ele segura o canal fechado, ao clicar novamente ele libera.
- Apenas T1 com curto no jumper: Modo intertravamento, bloqueia com uma tecla e libera com outra.

⚠️ Observação: Para garantir o funcionamento correto e evitar danos permanentes ao módulo, é indispensável conectar a antena antes de energizar o circuito. Operar transmissores ou receptores RF sem antena pode causar sobreaquecimento e queima imediata do componente devido à reflexão de sinal.
