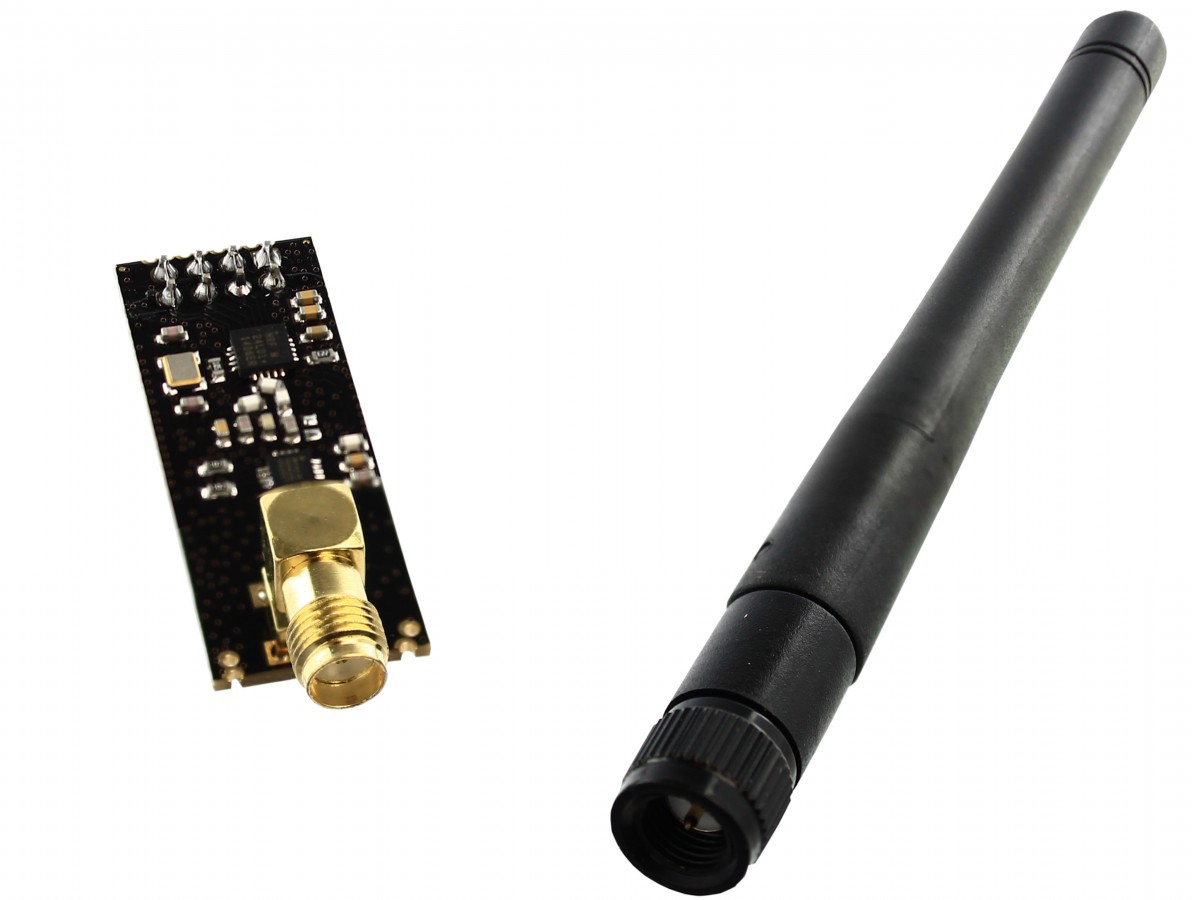

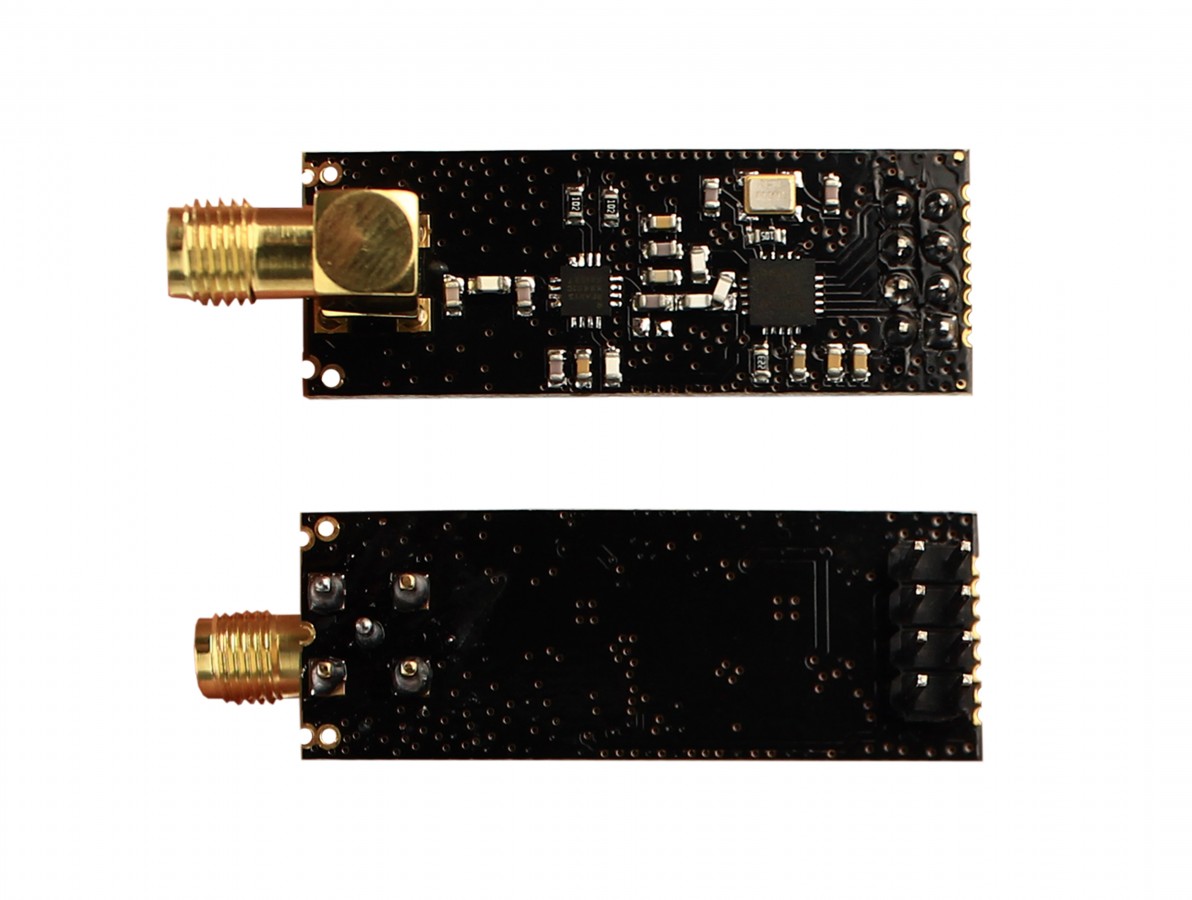

O Módulo NRF24L01 + PA + LNA Wireless é um componente eletrônico altamente tecnológico, desenvolvido para enviar e receber informações via Wireless (sem fio) entre plataformas de prototipagem, sejam elas, Arduino, Raspberry PI, ARM, AVR, PIC, etc.
Ele é composto pelo imponente chip nRF24L01+, que opera na banda de frequência ISM de 2.400 - 2.4835GHZ, preparado para comunicação sem fio de baixa potência. É compatível com o módulo nRF24L01 original.

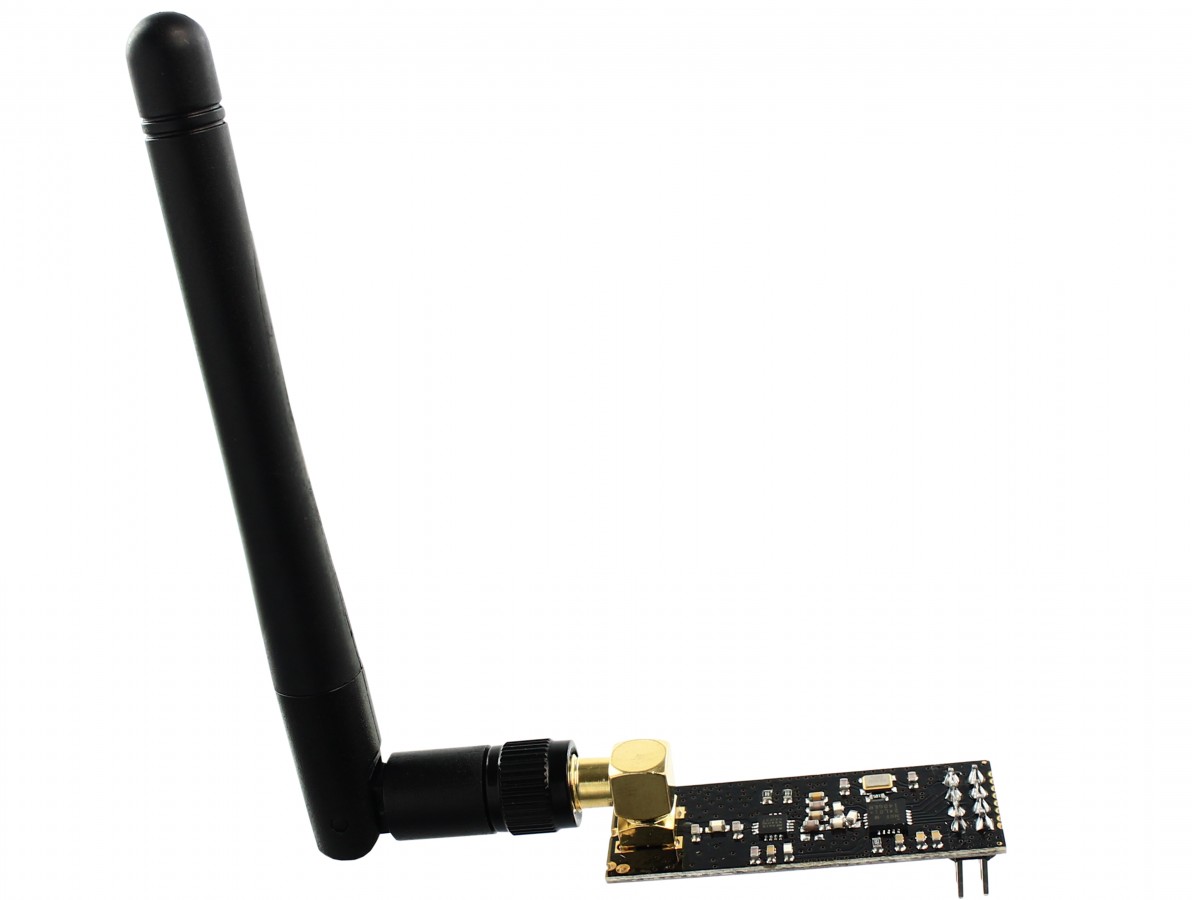

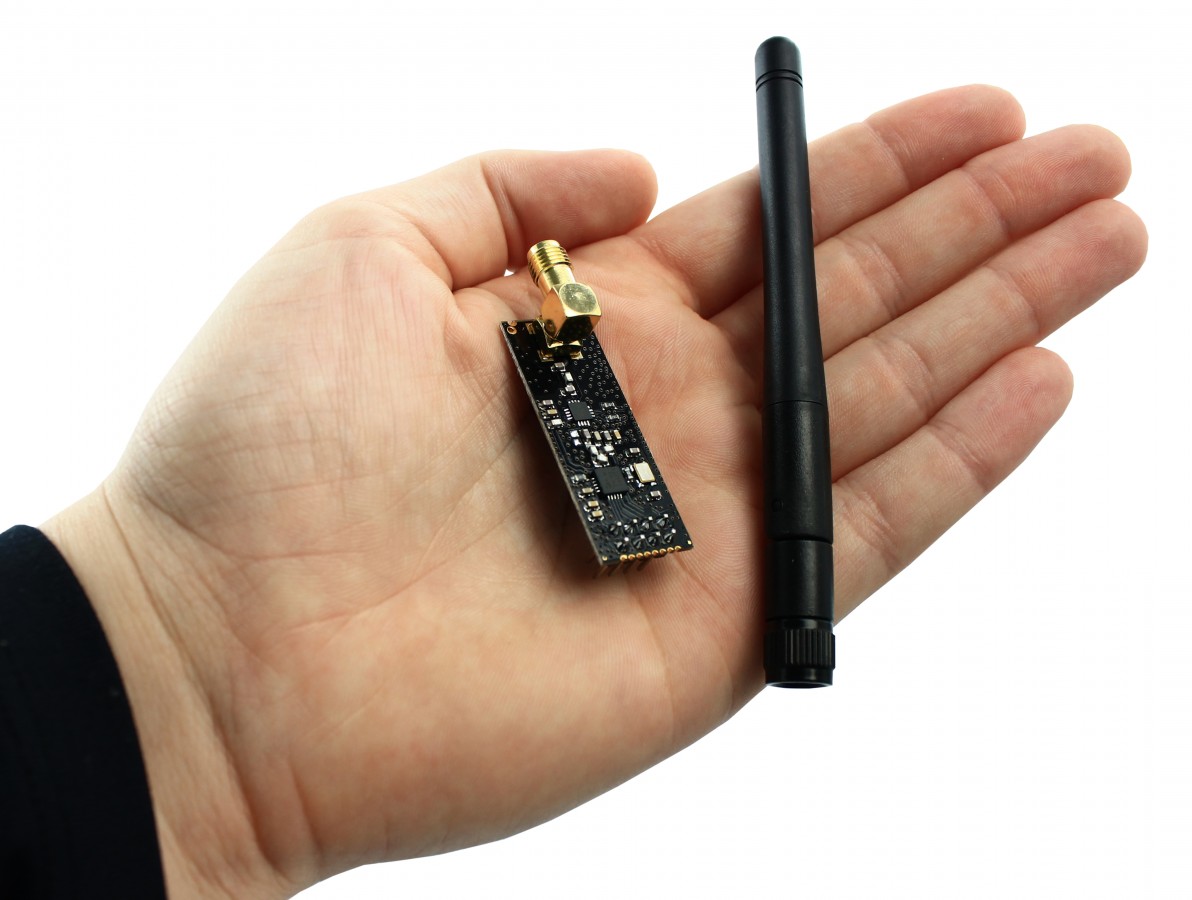

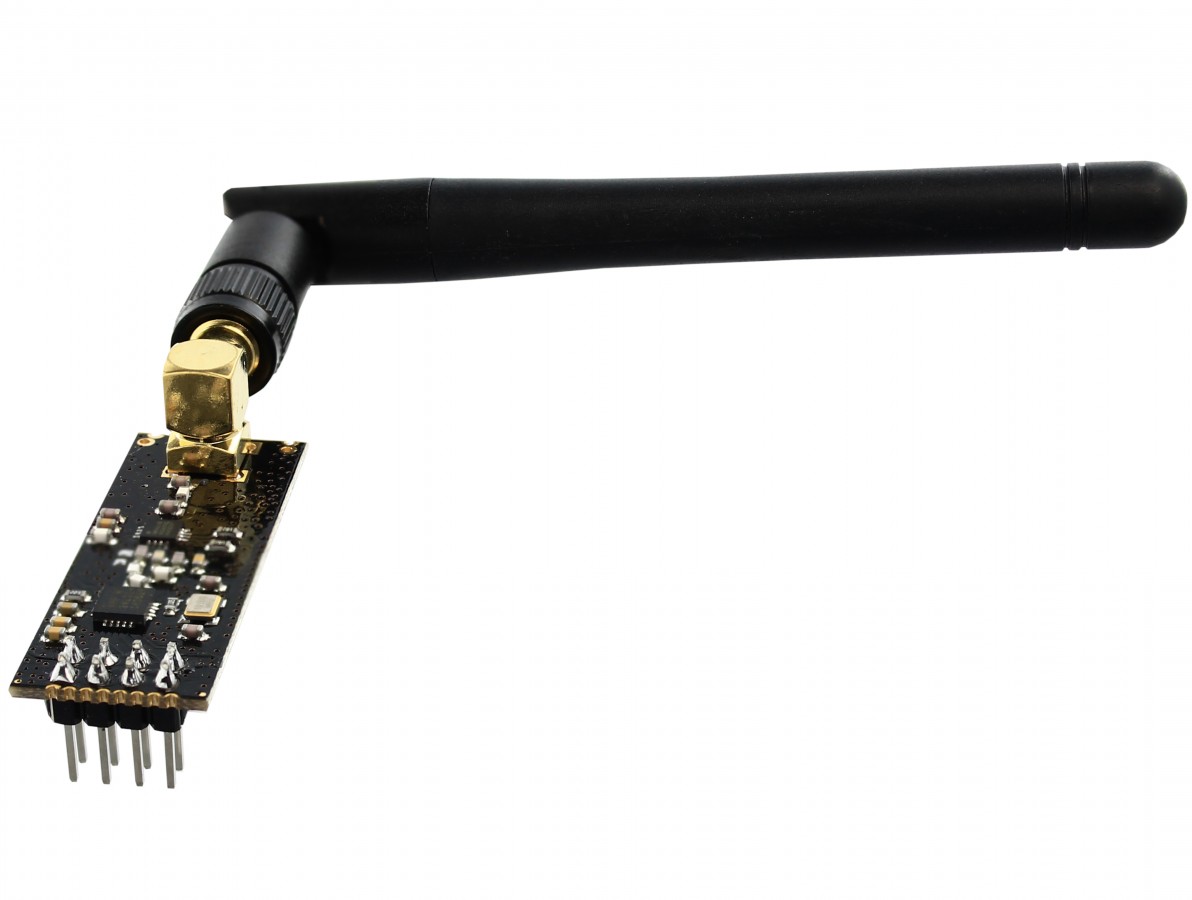

O longo alcance de até 1KM sem barreiras se deve em parte a antena de 2dBi que acompanha o produto, sendo destacada pela fácil instalação e mobilidade já que permite uma diversidade de ajustes de posição.
Integrado ao Módulo NRF24L01 + PA + LNA está o chip AT2401C, que integra arquitetura PA, LNA, Transmissão e Recepção dos circuitos de comutação, a rede de adaptação associada e o filtro harmônico, tudo em um dispositivo single-chip CMOS. É caracterizado por ser amplamente aplicado para projetos que precisam de alta potência, típicas de casa inteligentes e automação industrial, combinando uma performance superior de alta sensibilidade e eficiência, além de baixo nível de ruído e baixo custo.
Na prática, comumente é utilizado para criação de redes sem fio, onde é possível criar redes para trocas de informações entre os microcontroladores, impedindo a criação de emaranhados de fios em sua residência, no caso de projetos de automação residencial.

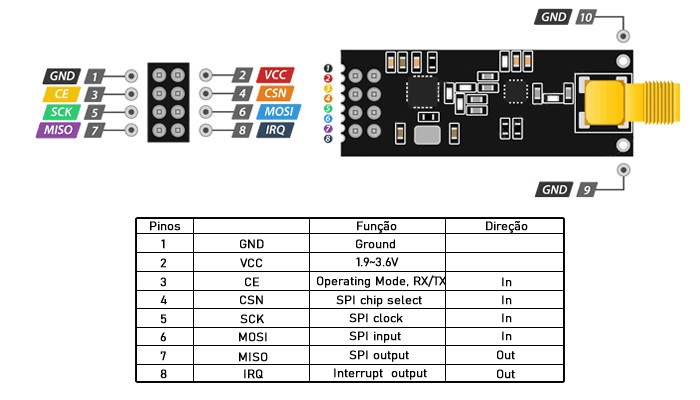

Pinagem Nrf24l01 PA NA Wireless para Arduino
Um exemplo prático, é um Arduino principal controlando outros microcontroladores, conhecidos como slaves (escravos), entretanto aplicando o Módulo NRF24L01 + PA + LNA Wireless você não vai precisar de fios para conexão entre as plataformas de prototipagem, uma vez que as trocas de informações serão realizadas sem fio.
O tamanho é fácil de incorporar em qualquer produto que tenha restrição de espaço, desta forma os projetistas podem usar a porta SPI do Arduino ou qualquer outro MCU para controlar NRF24L01P + PA + LNA e concluir o projeto de transmissão de dados sem fio de longa distância.
Entre as variadas aplicações é possível destacar os controles remoto, a telemetria, a leitura de medidores sem fio, os sistemas de controle de acesso, a paginação residencial, os sistemas de aquisição de dados industriais, as etiquetas sem fio, a identificação, os cartões inteligentes RF sem contato, sistemas de segurança contra incêndio, sistemas de controle remoto sem fio e comunicação sem fio de dados.
CARACTERÍSTICAS:
- Módulo transceptor Wireless ( WIFI ) IC NRF24L01+;
- Compatível com Arduino, Raspberry PI, ARM, AVR, PIC, etc.;
- Usa a banda mundial ISM aberto 2.4G com licença livre;
- Suporte de recepção de dados de seis canais;
- Velocidade de 2 Mb / s possibilita alta qualidade VoIP;
- Baixo custo: integrado com peças de processamento de sinal de alta velocidade associados com o protocolo de RF, tais como: automaticamente re-enviar pacotes perdidos e gerar sinal de confirmação;
- Interface SPI facilita a comunicação com MCU I / O port;
- Compatível com os módulos nRF24L01 originais;
- Permite troca de dados sem fio;
- Modo reconhecimento e retransmissão;
- Acompanha antena de longo alcance;
- Evita a criação de emaranhados de fios;
- Excelente relação custo x benefício;
- Datasheet NRF24L01.
ESPECIFICAÇÕES:
- Modelo: Nrf24l01 + PA + LNA;
- Tensão de alimentação: 1.9V - 3.6V;
- Alcance: até 1km em 250kbps, até 750m em 1Mb, até 520m em 2Mb;
- Taxa de dados: 250kbps a 2Mb;
- Antena: 2dBI;
- Pontos multi-frequência: 125 pontos de freqüência atender às necessidades de comunicação multi-ponto e salto de frequência;
- Freqüência de operação: 2400MHz ~ 2524MHz;
- Modulação: GMSK;
- Transmissão de energia: >20 dbm, 50Ω;
- Sensibilidade do receptor: -95dBm;
- Max. Emissão atual: 115mA;
- Temperatura de armazenamento: -45 graus a 125 graus;
- Ganho de PA: 20 dB;
- Ganho de LNA: 10 dB;
- Comprimento da antena: 107mm;
- Dimensões: 41x15,2x11Mm;
- Peso com embalagem: 15g.
