O sensor PIR HC-SR501 100° é um módulo automático de controle que utiliza um sensor piroelétrico capaz de detectar movimentos baseados na variação da luz infravermelha emitida pela radiação do corpo humano.
Quando em uso, é capaz de detectar movimento em uma área de até 7 metros trabalhando com um ângulo de até 100°, é claro que como age por sistema infravermelho capta somente movimento de objetos que exalam calor como, por exemplo, o corpo humano.
É muito importante referir também que o Sensor PIR HC-SR501 100° ou Sensor de Movimento para Arduino detecta somente movimento e não presença, deste modo, se algo permanecer parado frente a ele, não irá detectar.
No momento em que o sensor detectar algum movimento em sua área de alcance, o mesmo emite uma um sinal de 3.3V através de seu pino OUT. Ele possui outra peculiaridade que é o longo atraso que o mesmo pode demonstrar logo após de realizar a detecção. Isto ocorre pois em sua parte traseira o sensor PIR possui um potenciômetro que permite uma configuração mínima de aproximadamente 3 segundos.
Para podermos utilizar o sensor de movimento para Arduino primeiramente devemos alimentar o módulo com uma tensão de 5V até 20V no pino VCC do sensor e uma tensão de 0V junto ao pino GND.

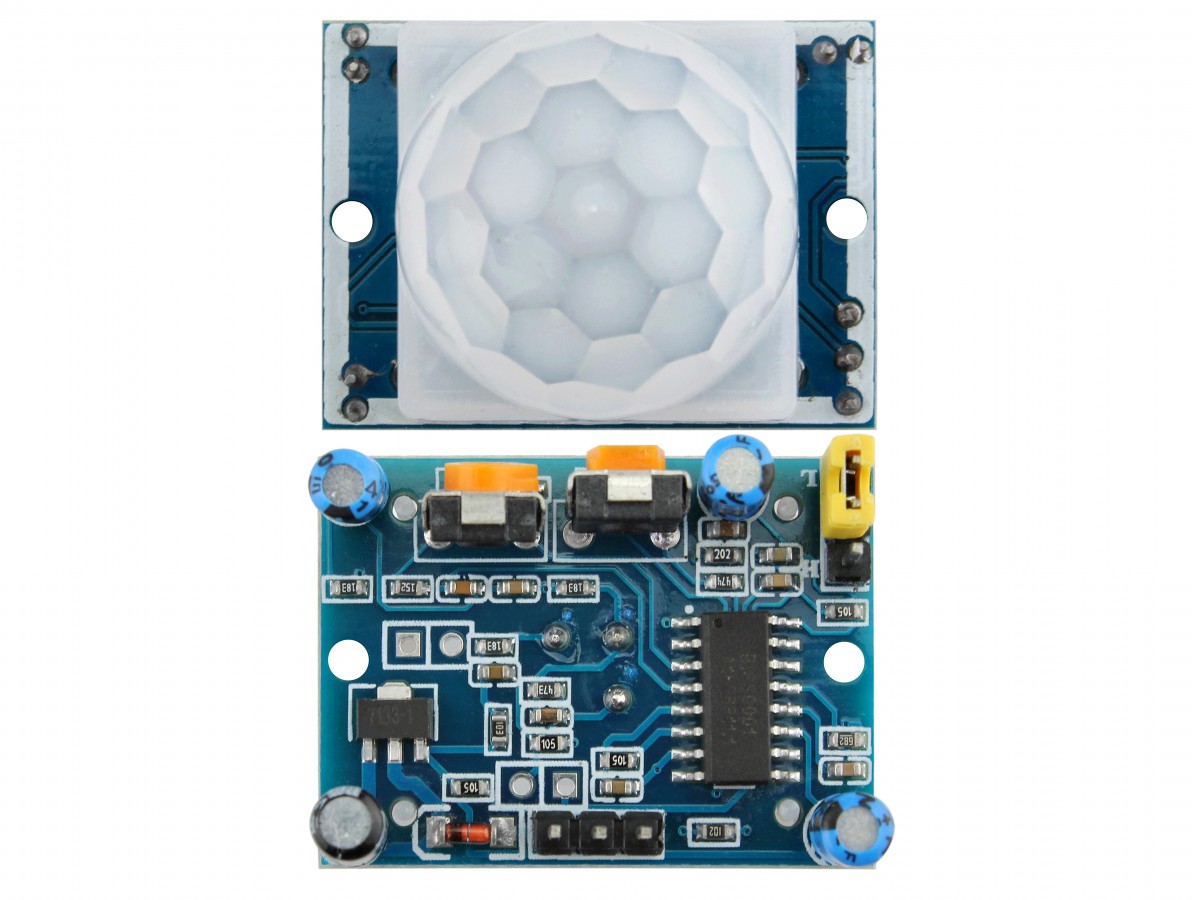

Este sensor PIR HC-SR501 100° possui ainda a capacidade de ajuste para o tempo de retardo (de até 200 segundos), isto é, o tempo ao qual o sensor continuará a enviar sinal do pino OUT através do VR1 e ainda o ajuste da sensibilidade através do VR2.

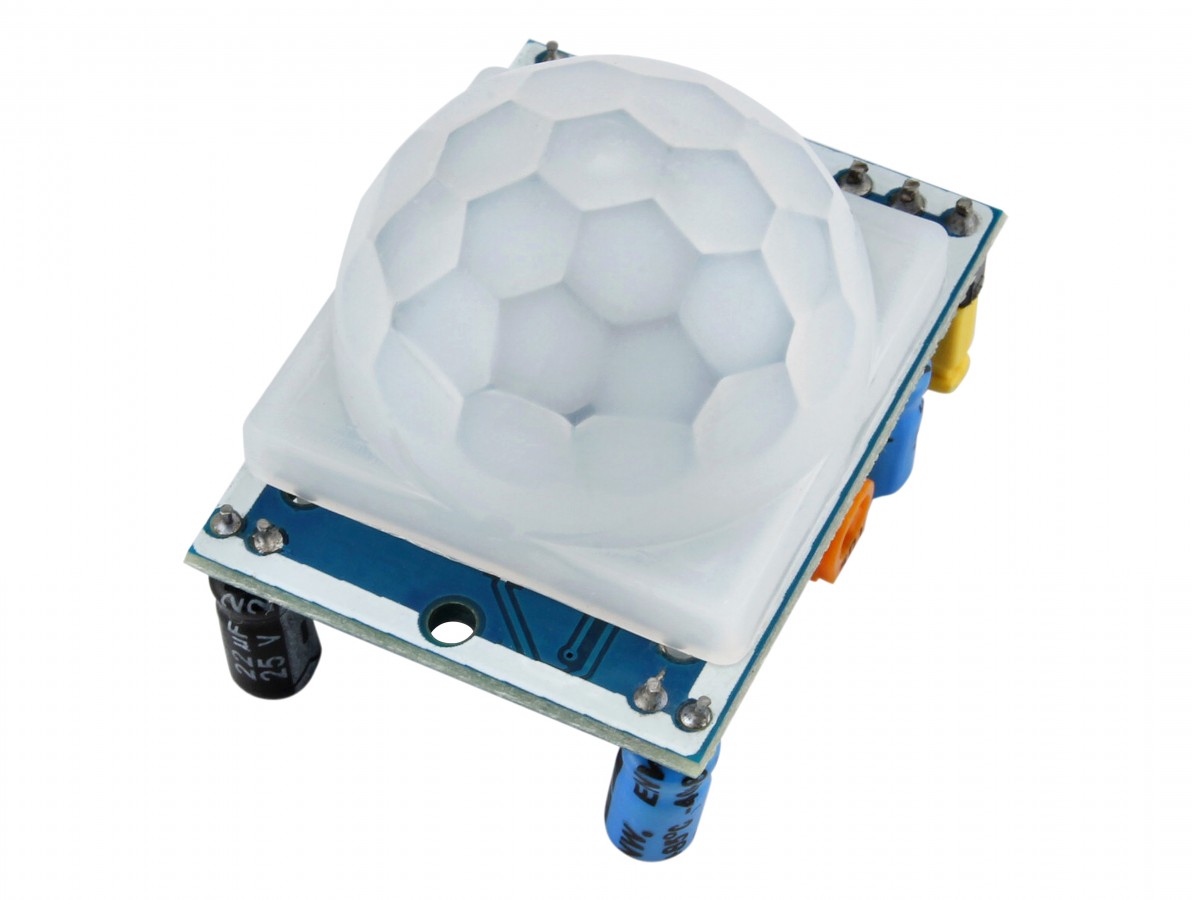

Pensando em você e na proteção do seu aparelho o sensor de movimento para Arduino possui em sua parte frontal uma proteção removível que garante ao seu sensor uma maior proteção sem interferir em sua verificação.
Acesse o Projeto no Blog UsinaInfo: "SENSOR PIR ARDUINO EM ALARME PARA AUTOMAÇÃO RESIDENCIAL".

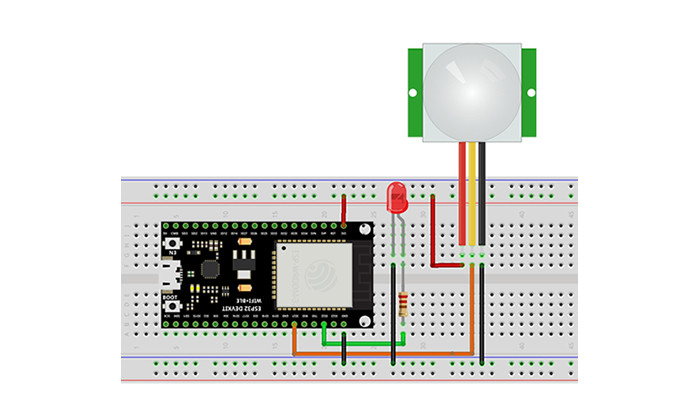

Conexão Sensor PIR HC-SR501 com ESP32
CARACTERÍSTICAS:
- Sensor de movimento para Arduino;
- Sensor PIR;
- Realiza detecção através de sistema infravermelho;
- Detecta movimento em uma área de até 7 metros;
- Raio de alcance de aproximadamente 100°;
- Ajuste do tempo de retardo e sensibilidade;
- Tempo de retardo máximo de 200 segundos;
- Possui proteção para o ponto sensorial infravermelho;
- PODE SER ENVIADO NA COR AZUL OU VERDE CONFORME DISPONIBILIDADE NO ESTOQUE.
- Código de Programação Sensor PIR HC-SR501 com ESP32;
- Datasheet HC-SR501.
ESPECIFICAÇÕES:
- Modelo: HCSR501;

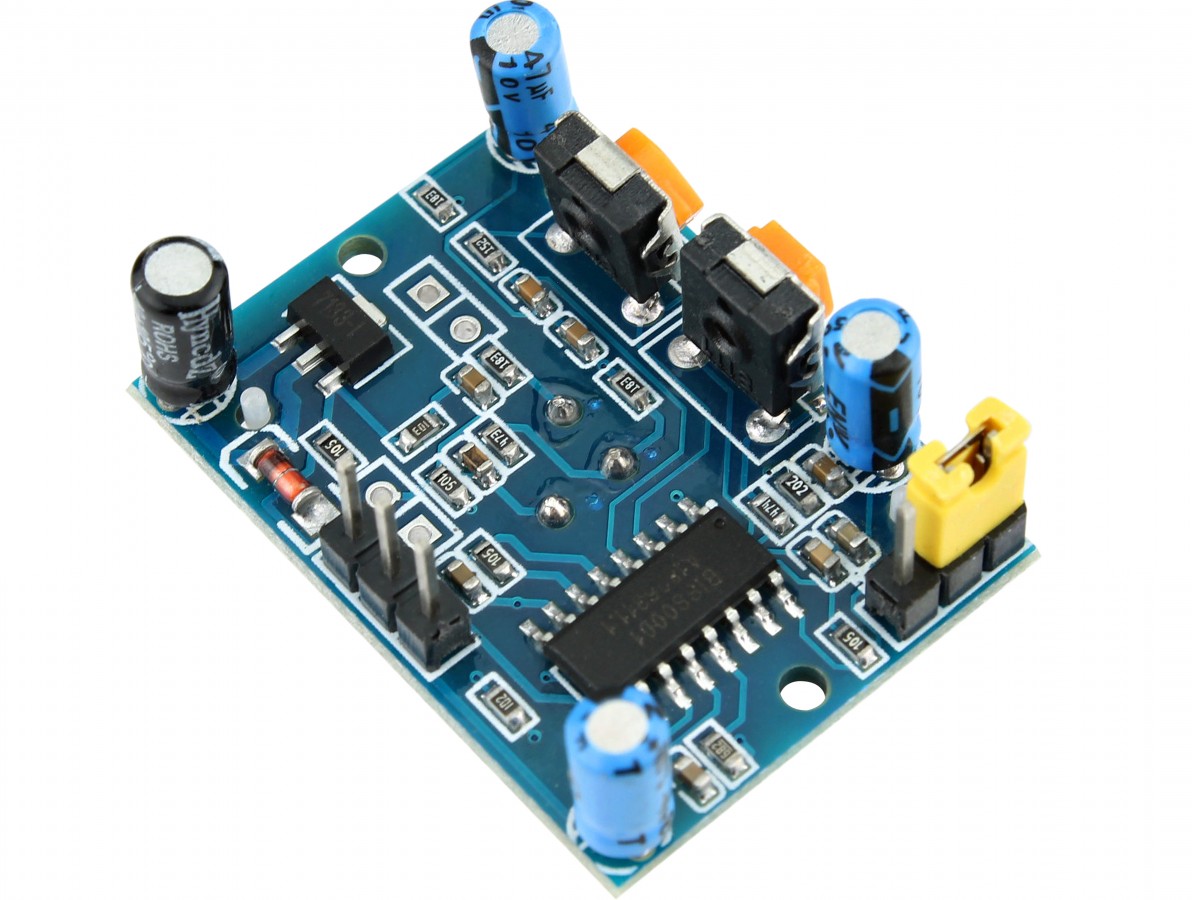

- Chip: BISS0001;
- Alimentação: 5V - 20VDC;
- Saída TTL/OUT: 3.3V;
- Tempo de retardo ajustável: 2s - 200s;
- Distância detectável (ajustável): 3m - 7m;
- Ângulo de detecção: <100°;

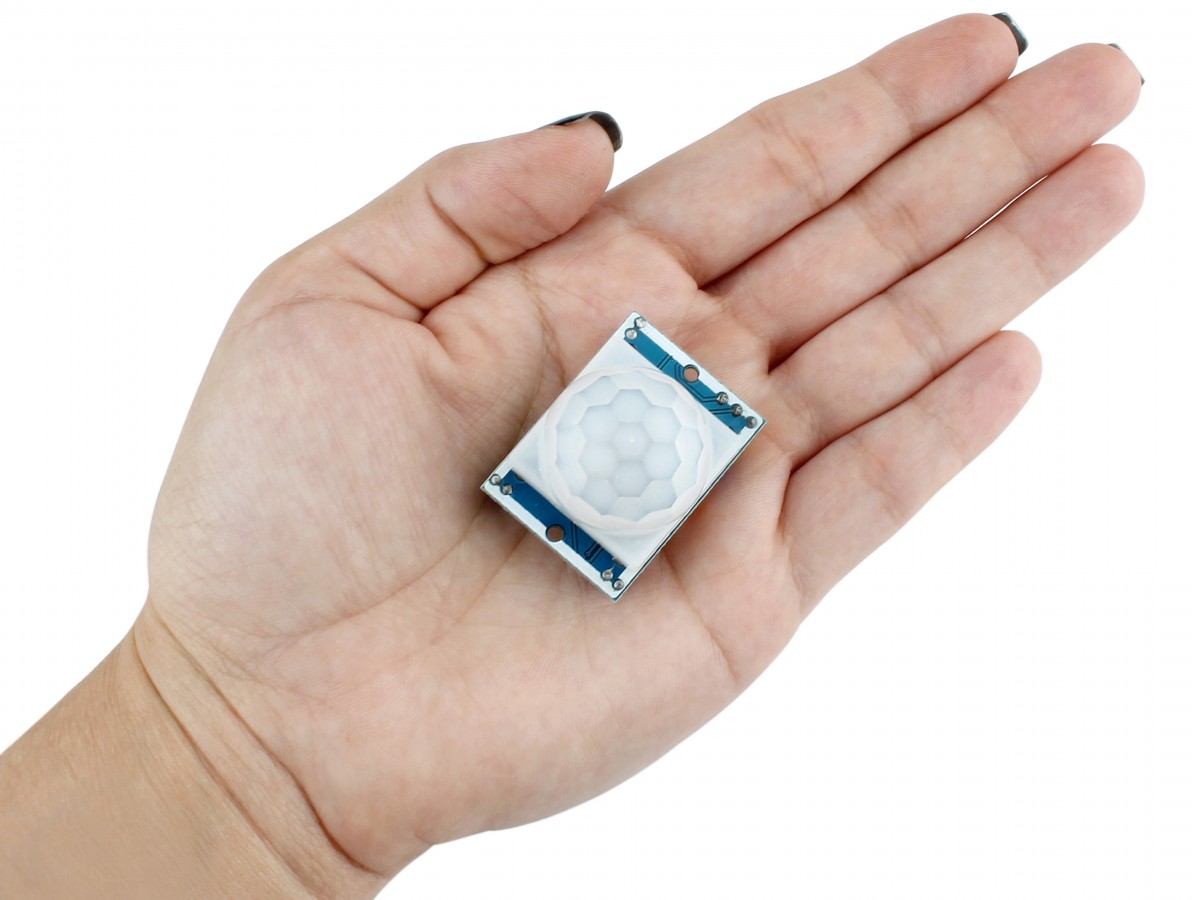

- Dimensões (CxLxA): 32x24x24mm;
- Peso: 6g.
