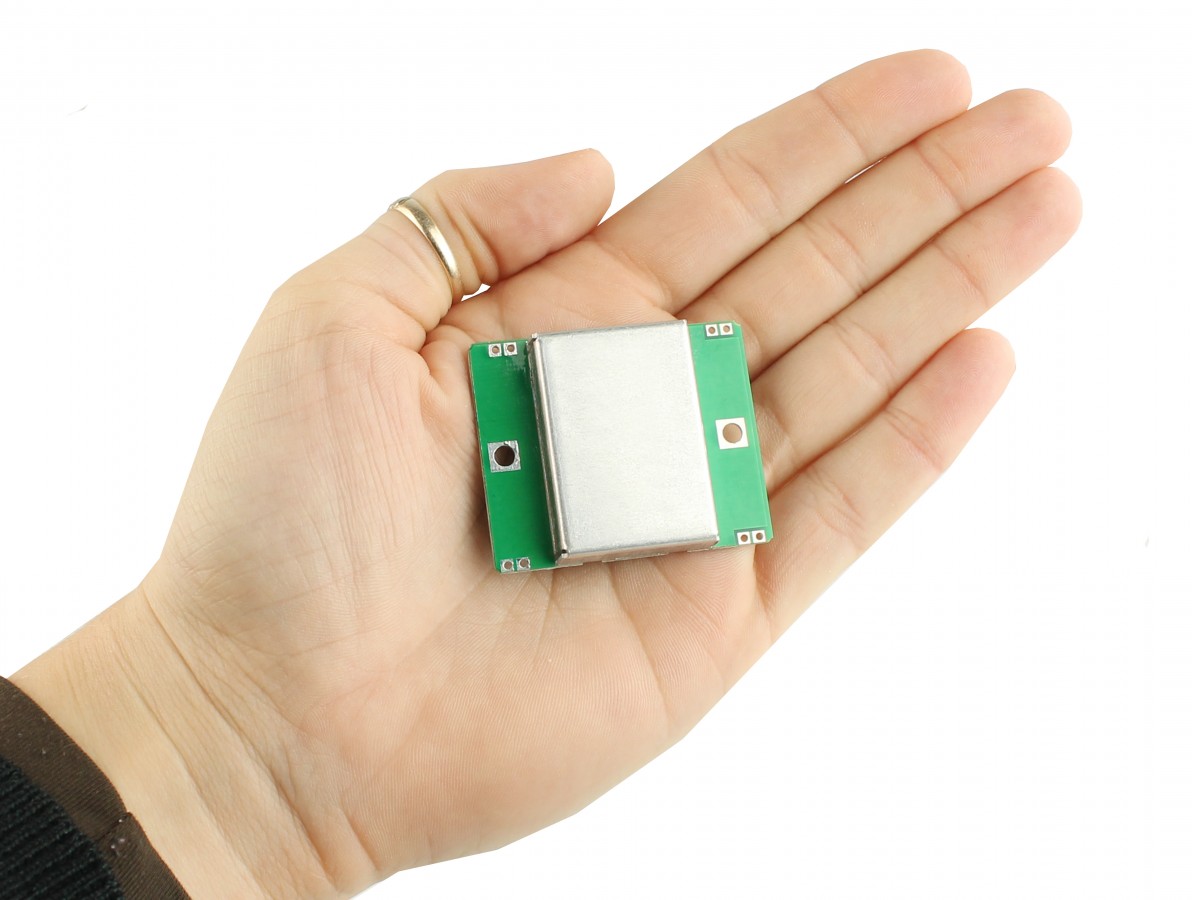

HB100 Sensor de Movimento por Microondas para Projetos Ver ampliado

Radar Doppler HB100 / Sensor de Movimento por Microondas para Arduino

07469
Mais Vendido
de: R$ 56,90
R$ 49,68
no boleto/depósito
ou R$ 52,29 no cartão
Quantidade:Qtd:

O Frete será calculado no carrinho de compras
Descrição Download
- O HB100 é um pequeno e compacto sensor de movimento eletrônico que possui como base de funcionamento o efeito de Doppler, o qual é referido como um fenômeno físico observado nas ondas quando emitidas ou refletidas por um objeto que está em movimento com relação ao observador, segundo o Wikipédia.

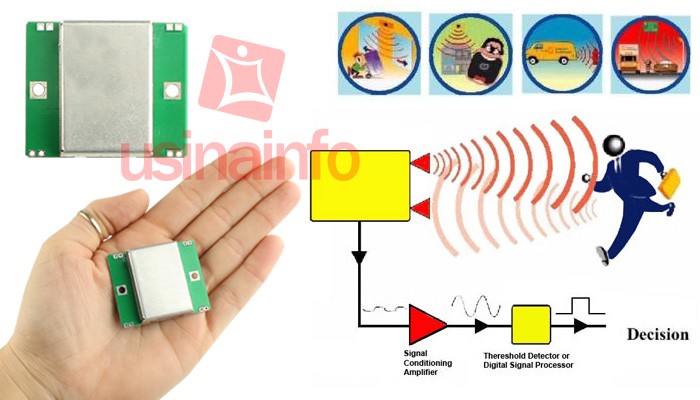

- Muito tecnológico, o Sensor de Movimento por Microondas HB100 é constituído por um transmissor e um receptor, localizado em seu interior. Dessa forma, assim que é alimentado o sensor envia um trem de pulsos com uma frequência 10,525 GHz (baixa potência).
- Quando as ondas geradas pelo Sensor de Movimento por Microondas HB100 se deparam com um objeto, elas rebatem e retornam a origem, onde o trem de pulsos recebidos pelo módulo será maior ou menor, dependendo da distância.
- O Sensor de Movimento por Microondas HB100 em geral é encontrado em portas e portões com abertura automática, sistemas de iluminação com acendimento automático por movimento, para medição da velocidade, etc.

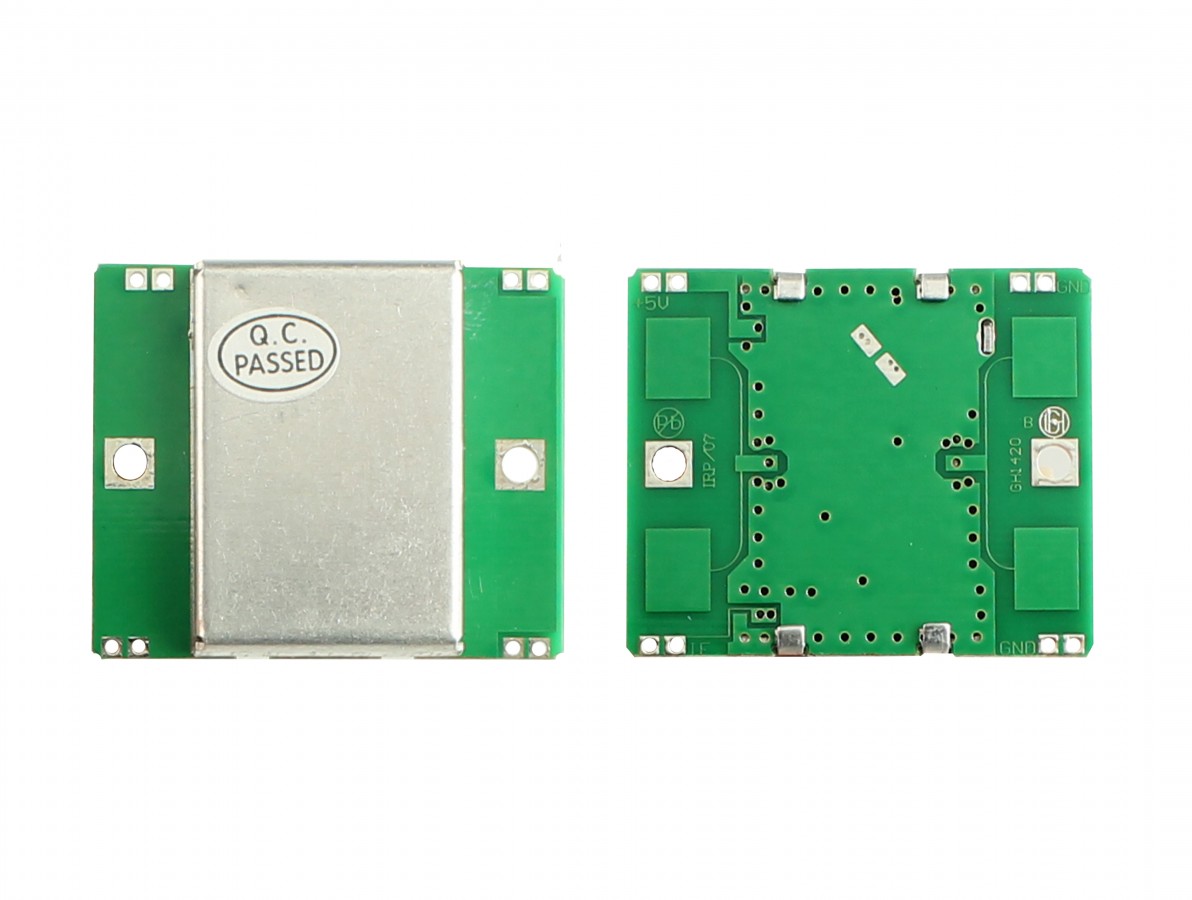

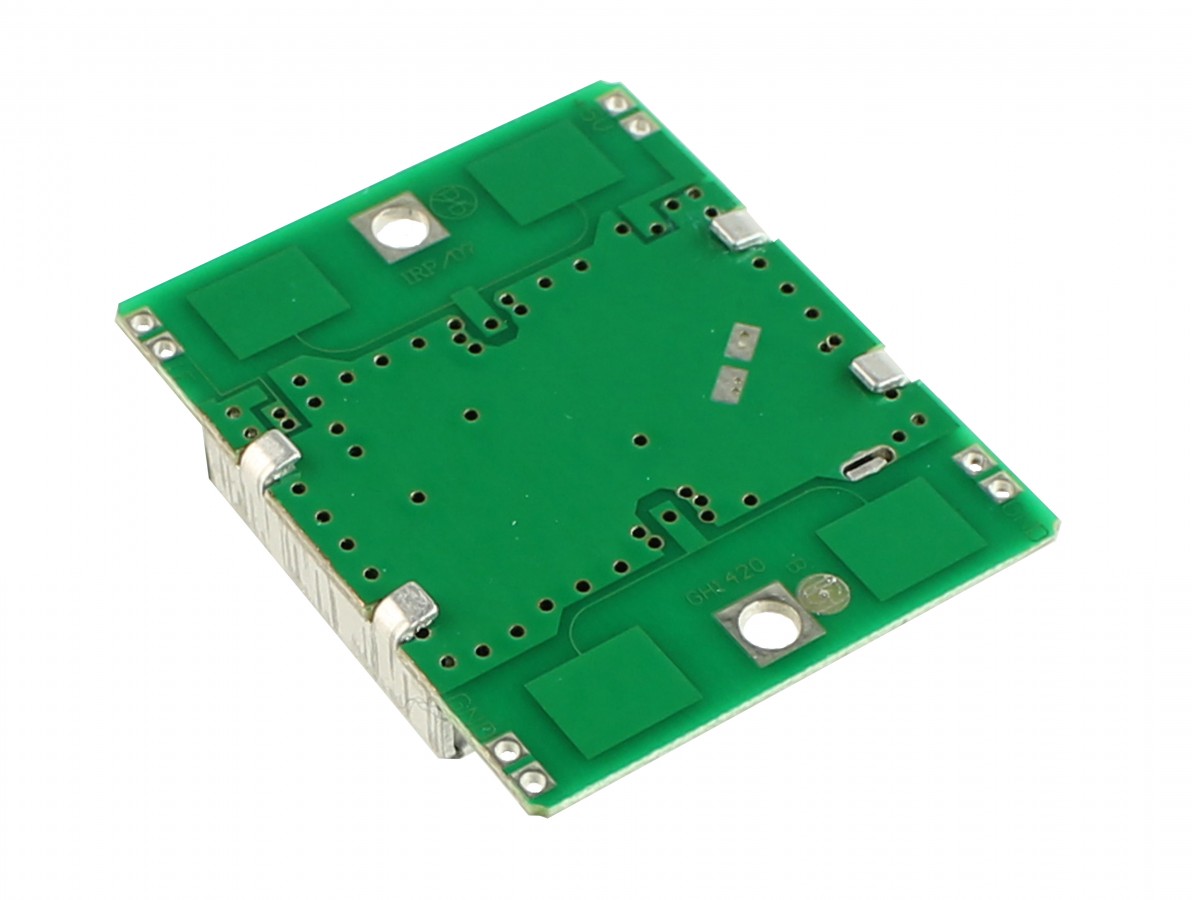

- Em si, o Sensor de Movimento por Microondas HB100 é um módulo transceptor Doppler, que conta com um Ressonador Dielétrico Oscilador (DRO) e na matriz a antena microstrip, os quais o tornam ideal para uso em equipamentos de detecção de movimento de alta precisão, podendo fazer detecções a até aproximadamente 20 metros.

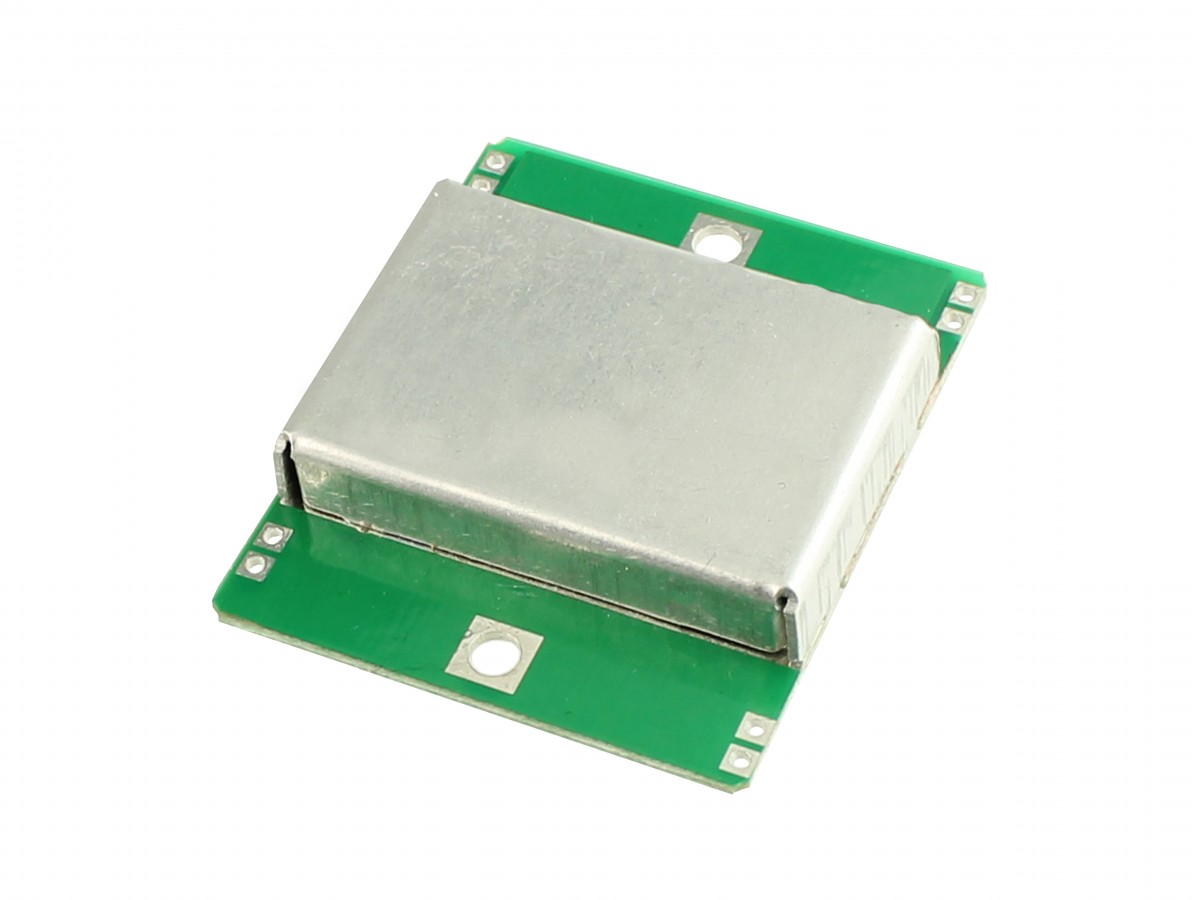

HB100 Sensor de Movimento por Microondas para Projetos


CARACTERÍSTICAS:

- Sensor de Movimento por Microondas HB100;
- Base de funcionamento pelo efeito de Doppler;
- Constituído por um transmissor e um receptor;
- Envia um trem de pulsos com uma frequência de baixa potência;
- Quando as ondas rebatem ele recepta-as;
- Ideal para medição da velocidade;
- Utilizado para controle de iluminação;
- Recepta movimentos pelas microondas;
- Aplicado em portas com abertura automática, sistemas de iluminação com acendimento automático por movimento, para medição da velocidade, etc;
- Antena interna;
- Alcance de até 20 metros;
- Pode ser encontrado em conjunto com sensor PIR;
- Excelente relação custo x benefício;
- Manual HB100 (em inglês): Download AQUI;
- Datasheet HB100: Download AQUI.

ESPECIFICAÇÕES:

- Modelo: HB100;
- Temperatura de funcionamento: -20 a +55°C;
- temperatura de armazenamento: -30 a + 70°C;
- Dimensões (CxLxE): 45x37x8mm;
- Peso: 7g;

Transmissor:
- Transmissão de frequência: 10,525 GHz;
- Potência de saída (mínimo): 13dBm EIRP;
- Alimentação: 5V ± 0.25V;
- Consumo:. 60 mA max, 37mA típico;
- Emissão harmônica: <-10dBm;

Receptor:
- Sensibilidade (S / N 10dB) na largura de banda de 3 Hz a 80 Hz: -86 dbm;
- Ruído na largura de banda de 3 Hz a 80 Hz: 10μV;
- Ganho da antena: 8dBi;
- Largura de feixe Vertical 3 dB: 36 °;
- Largura de feixe Horizontal 3 dB: 72 °.

Leia Mais

Comentários

Avaliação 5
Alguém conseguiu fazer este doppler funcionar??? Porque para mim, TODOS os sketches que tentei, nada retornam de útil.

Equipe Usinainfo

Boa tarde José, nos encaminhe um e-mail com informações detalhadas do procedimento que você utilizando, bem como as dúvidas que está tendo para que possamos lhe auxiliar. Envie para contato@usinainfro.com.br
