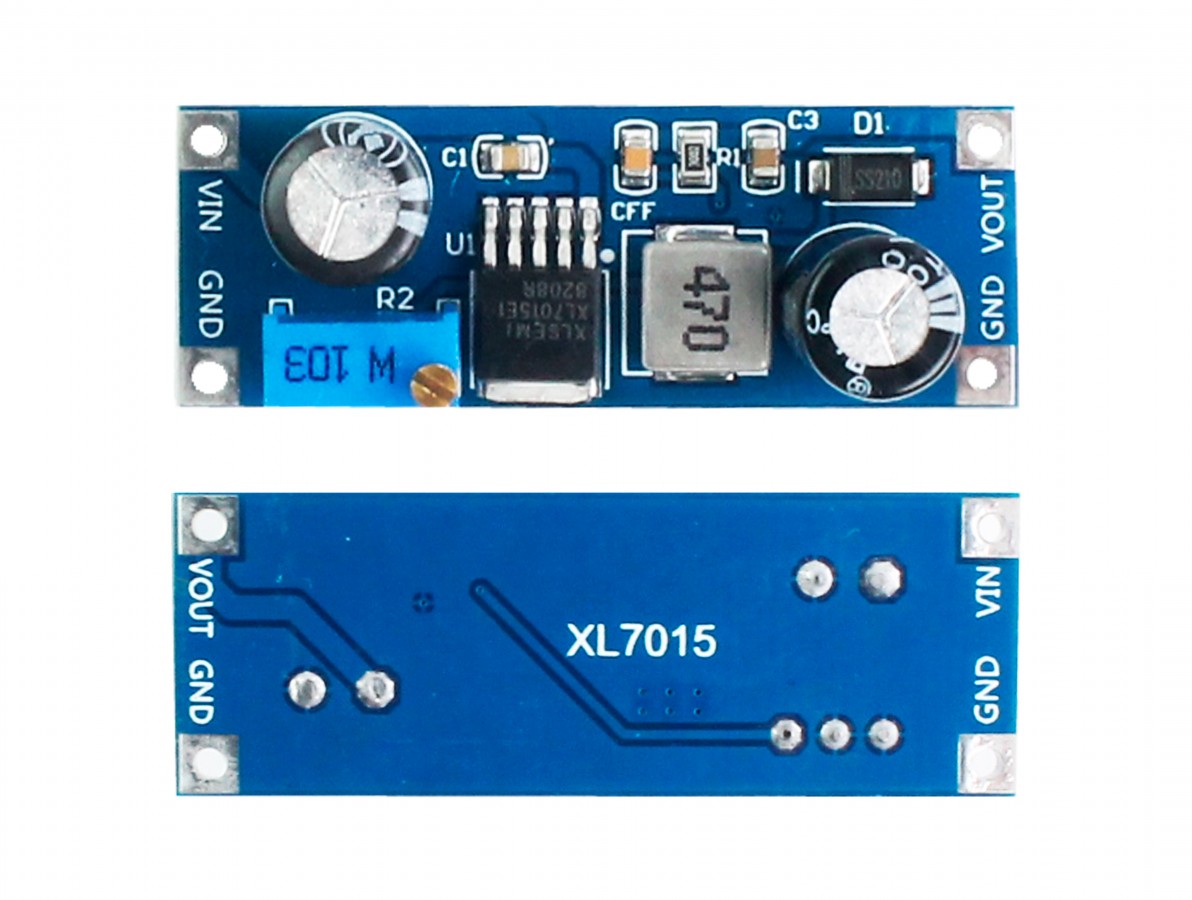

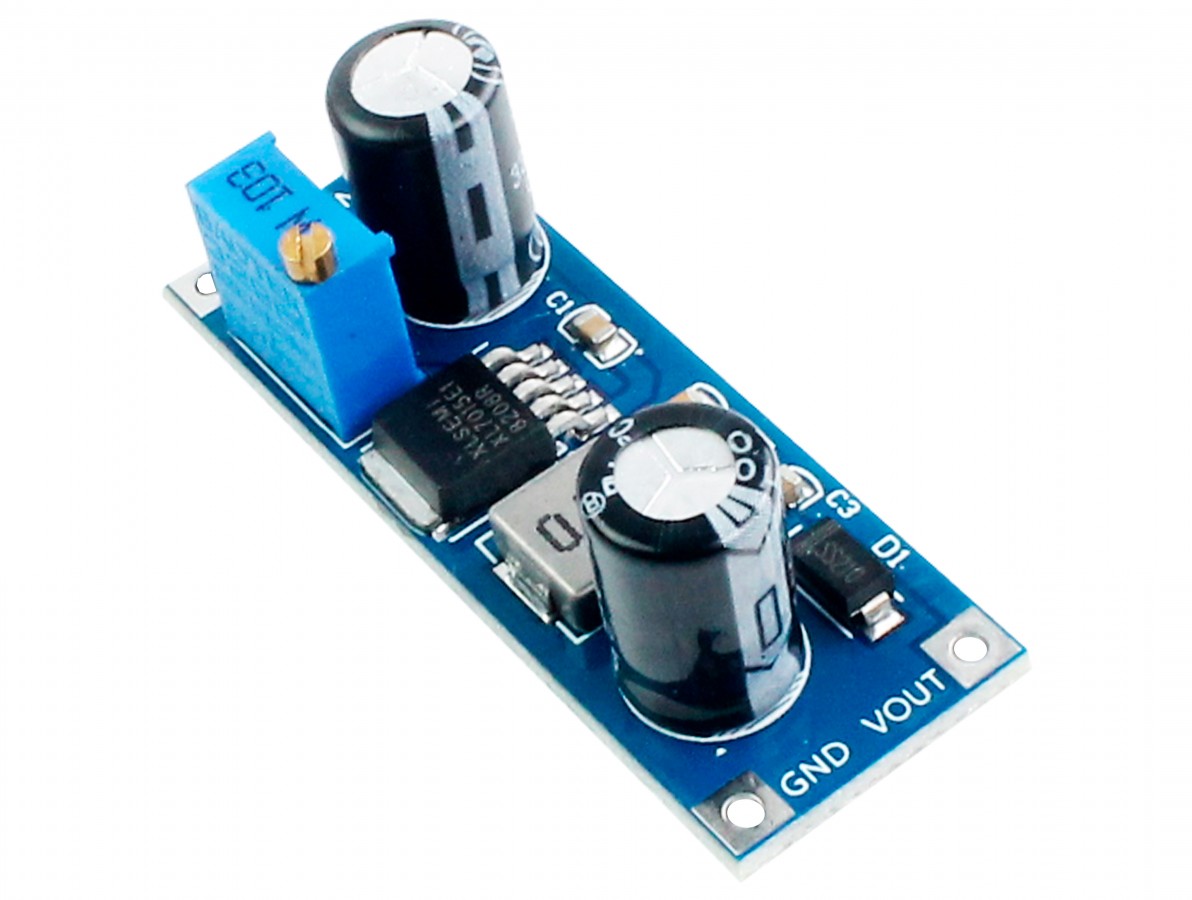

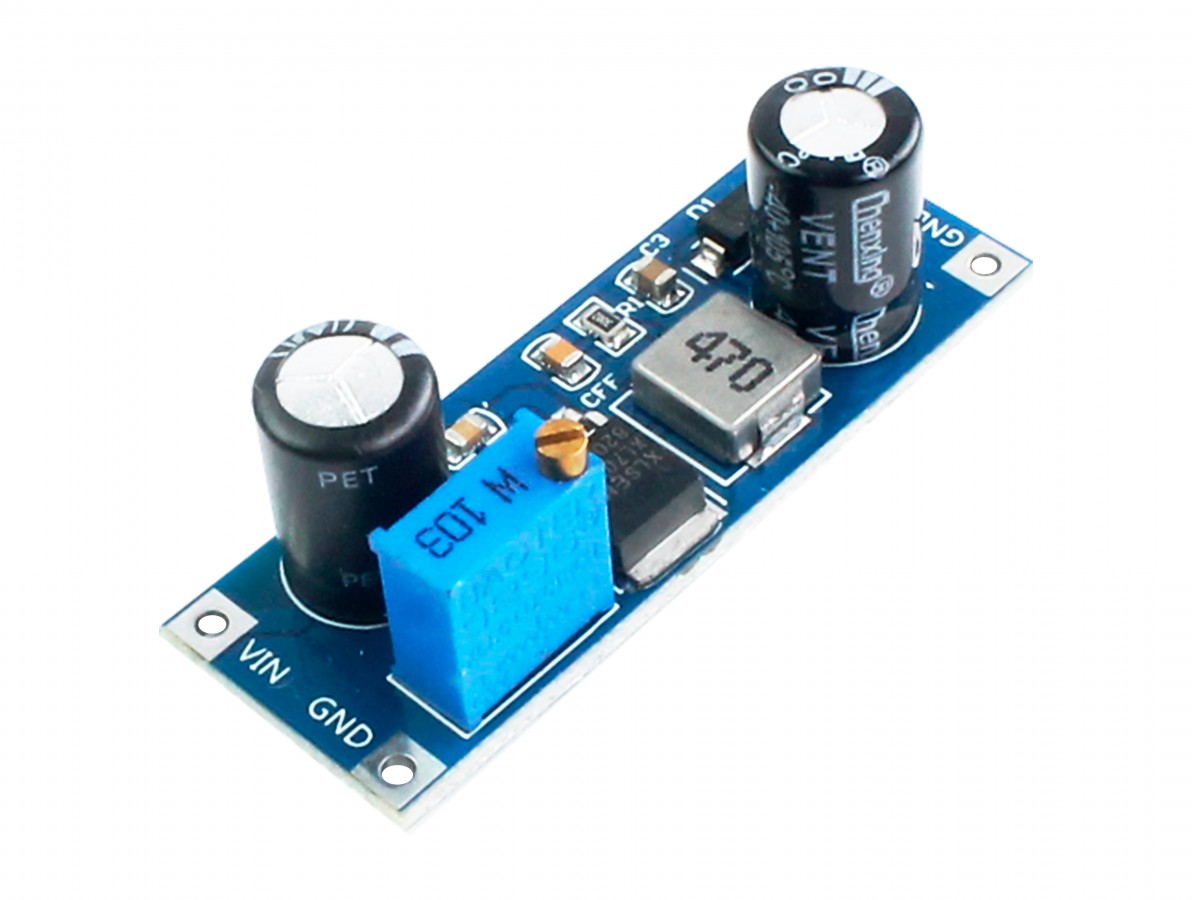

O Regulador de Tensão Ajustável XL7015 DC Step Down é um produto desenvolvido para aplicação em projetos eletrônicos onde são necessárias diferentes tensões e correntes para acionamento de componentes eletrônicos.
Composto por um imponente regulador, ele trabalha com tensões de entrada de 5V a 80VDC, oferecendo em suas saídas tensões de 5V a 20VDC que podem ser ajustadas conforme sua necessidade por meio do trimpot.
É ideal para alimentação de motores, relés, displays ou outros componentes elétricos que operem dentro das faixas de tensões e correntes especificadas. A tensão de saída é estável e fixa, isso porque se a tensão de entrada for aumentada, a de saída será mantida no formato definido.
Para o funcionamento correto do Conversor Step Down XL7015 é necessário observar a diferença de tensão de entrada de 1V maior que a de saída, além de respeitar os limites de tensão e corrente.

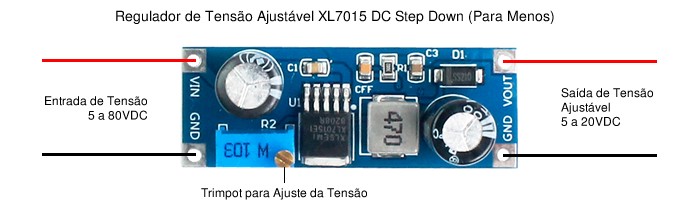

Pinagem Regulador de Tensão Ajustável XL7015 DC Step Down
CARACTERÍSTICAS:
- Regulador de Tensão XL7015;
- Conversor Step Down (Para Menos);
- Indicado para projetos eletrônicos;
- Compatível com Arduino, AVR, AMR, PIC, Raspberry PI, etc.;
- Tensão de Saída Fixa;
- Ótima estabilidade;
- Local para soldagem dos fios;
- Reduz a tensão de entrada;
- Excelente relação custo x benefício;
- Datasheet XL7015.
ESPECIFICAÇÕES:
- Modelo: XL7015;
- Tensão de Entrada: 5 a 80VDC;
- Tensão de saída Ajustável: 5 a 20V;
- Corrente Máxima: 0.8A;
- Eficiência de conversão: 85%;

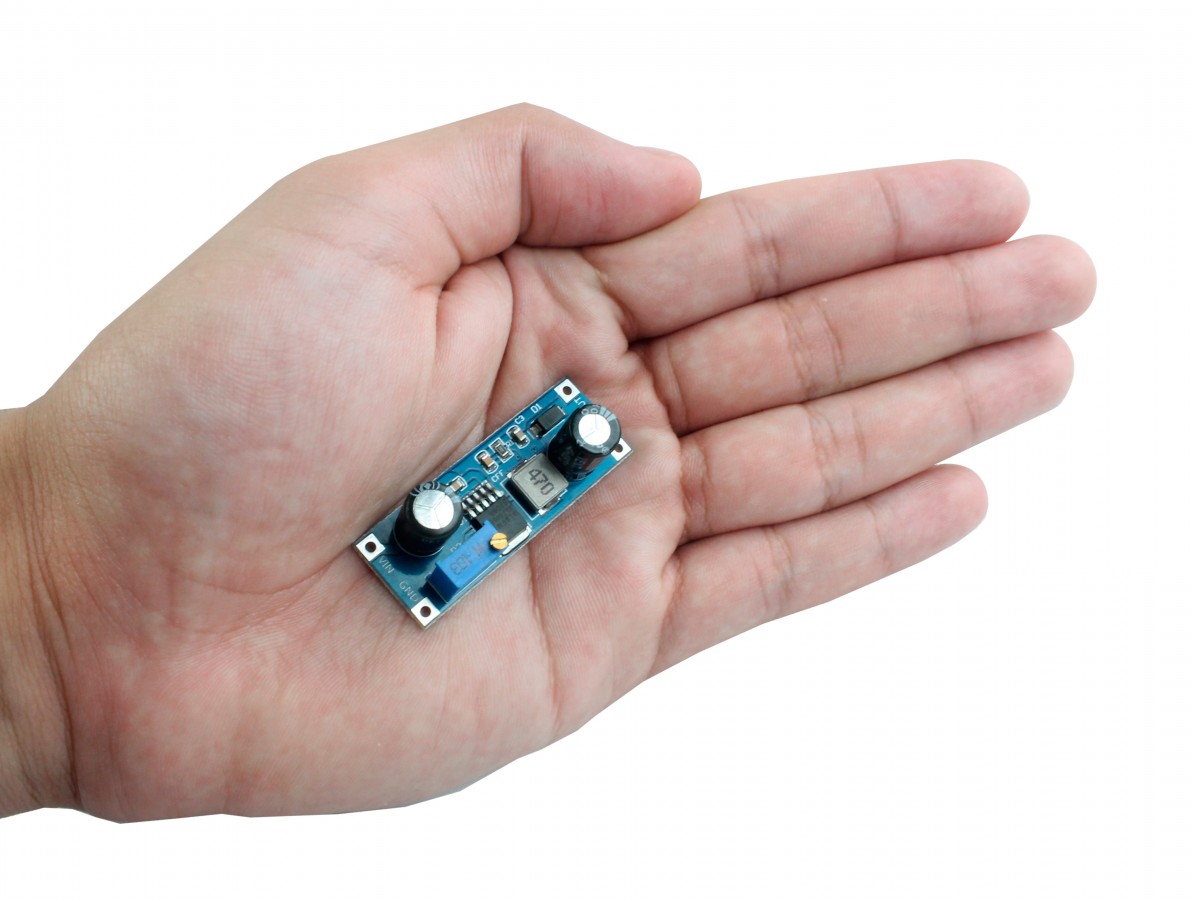

- Dimensões (CxLxE): 44x16x14mm;
- Peso: 6,5g.
