O Módulo Regulador de Tensão Ajustável XL6009 é um produto desenvolvido para aplicação em projetos eletrônicos onde são necessárias diferentes tensões e correntes para acionamento de componentes eletrônicos.

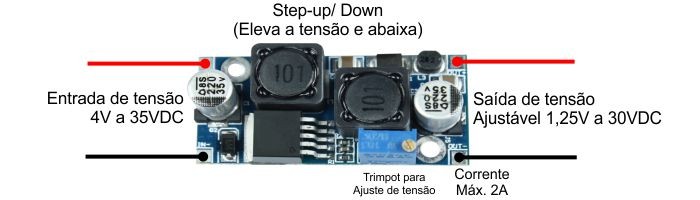

Composto pelo regulador XL6009, ele trabalha com tensões de entrada de 4V a 35V, oferecendo em suas saídas tensões de 1,25 a 30V que podem ser ajustadas conforme sua necessidade, por meio de um trimpot.
O Conversor Dc Step Up XL6009 é ideal para alimentação de motores, relés, displays, microcontroladores ou outros circuitos elétricos que operem dentro das faixas de tensões e correntes especificadas.
A principal e crucial diferença deste Regulador de Tensão XL6009 para os demais, é sua capacidade de ajustar a tensão de saída para mais (Step Up) ou para menos (Step Down) do que a tensão de entrada, o que quer dizer exemplificativamente que, se entrar com 10V no módulo, esta tensão poderá ser reduzida para 5V ou aumentada para 15V, ou como melhor lhe interessar, por meio do trimpot.
CARACTERÍSTICAS:
- Regulador de Tensão;
- Conversor Dc Step Up;
- Trimpot para ajuste da tensão de saída;
- Tensão de saída fixa quando alterada tensão de entrada (respeitando especificações);
- Ajuste da tensão de saída para mais (Step Up) ou menos (Step Down) do que a tensão de entrada;
- Ideal para alimentação de motores, relés, displays, microcontroladores, entre outros circuitos;
- Datasheet XL6009.
ESPECIFICAÇÕES:
- Modelo: XL6009;
- Tensão de entrada: 4V~35V;
- Tensão de saída ajustável: 1,25~30V;
- Corrente nominal: 2A;
- Dimensões (CxLxA): 48x25x13mm;
- Peso com embalagem: 18g.
Outros Produtos na Categoria [30 Sugestões]
-
DisponivelR$ 82,54no pix/boleto -
DisponivelR$ 29,42no pix/boleto -
DisponivelR$ 7,98no pix/boleto -
-
DisponivelR$ 15,96no pix/boleto -
-
-
DisponivelR$ 4,34no pix/boleto -
DisponivelR$ 16,76no pix/boleto -
DisponivelR$ 14,77no pix/boleto -
DisponivelR$ 16,67no pix/boleto -
-
DisponivelCabo USB P4 com Regulador de Tensão 5V para 9V ou 12V DC Step Up e Voltímetro + Adaptador - KWS-912V
R$ 54,58no pix/boleto -
-
DisponivelR$ 20,32no pix/boleto -
DisponivelR$ 15,65no pix/boleto -
DisponivelR$ 24,59no pix/boleto -
DisponivelR$ 160,58no pix/boleto -
DisponivelR$ 32,72no pix/boleto -
-
DisponivelR$ 66,79no pix/boleto -
DisponivelR$ 108,81no pix/boleto -
DisponivelR$ 14,75no pix/boleto -
DisponivelR$ 89,21no pix/boleto -
-
DisponivelR$ 241,00no pix/boleto -
-
DisponivelR$ 40,41no pix/boleto -
DisponivelR$ 17,61no pix/boleto -
DisponivelR$ 18,03no pix/boleto
*Nota para Pessoa Jurídica: Os produtos são comercializados para uso/consumo ou industrialização. Caso compre para revenda, em alguns Estados é necessário o pagamento de Substituição Tributária, os preços exibidos não incluem Substituição Tributária. Para ter o cálculo, faça seu pedido normalmente e solicite ao nosso suporte, por meio do Fale Conosco o valor da Substituição Tributária adicional ao seu pedido. Faça o pagamento dele somente após esta solicitação.
Atendimento
R. Marechal Floriano, 2183 // CEP: 98803-275 - Santo Ângelo/RS
(55) 3313-2778 contato@usinainfo.com.br
Comentários
Equipe Usinainfo
O ideal seria soldar algum terminal com espessura um pouco maior se usar em correntes maiores.
Equipe Usinainfo
Bom dia Anderson, esse modelo atenderia, mas trabalha com 2A. Para correntes maiores, pode utilize este: https://http://www.usinainfo.com.br/regulador-de-tensao-ajustavel/regulador-de-tensao-ajustavel-xl4016-dc-step-down-para-menos-12-a-35v-8a-300w-5879.html
Equipe Usinainfo
Bom dia Adriano, sim, pode utilizar.
Equipe Usinainfo
Bom dia Tiago, sim, você vai conseguir fazer esse ajuste.
Equipe Usinainfo
Bom dia Ricardo, pode utilizar com o ESP32.
Equipe Usinainfo
Bom dia, a corrente máxima do circuito é 3A (nesse caso precisa usar um dissipador de calor). Até 2A não é preciso dissipador.
Equipe Usinainfo
Boa tarde Emannuel, com o uso de uma chave de fenda. Basta girar o trimpot para um lado que aumenta a tensão ou girar para o outro e reduzir, conforme as especificações do produto.
Equipe Usinainfo
Bom dia Emannuel, vai precisar ajustar. Esse modelo de regulador já possui trimpot para ajuste da tensão de saída.
2) Ele funciona mesmo se a diferença da entrada e da saída for menor que 1.5V? Se eu alimentar com 5.2V, ele dá na saída 5V?
Obrigado
Equipe Usinainfo
Boa tarde Henrique. Sim, nesse modelo a tensão de saída é fixa, mesmo que a tensão seja alterada dentro das especificações (4V~35V). Sim, funciona em diferenças menores que 1,5V entre a entrada e a saída. Se alimentar com 5.2V vai conseguir 5V na saída.
É complicado? Há algum tutorial que ensina?
Grato
Equipe Usinainfo
Bom dia Lucas, a tensão de entrada não possui ajuste, basta alimentar com tensão entre 3,5V a 35V e regular a tensão da saída por meio do trimpot de acordo com sua necessidade. Esse modelo não possuímos um vídeo no momento, vou passar um link de um modelo similar que possui o mesmo modo de funcionamento: https://http://www.youtube.com/watch?v=QRJiBkAC2M4
