Módulo Fonte Ajustável Step Down DPS3003 36V 3A com Display LCD

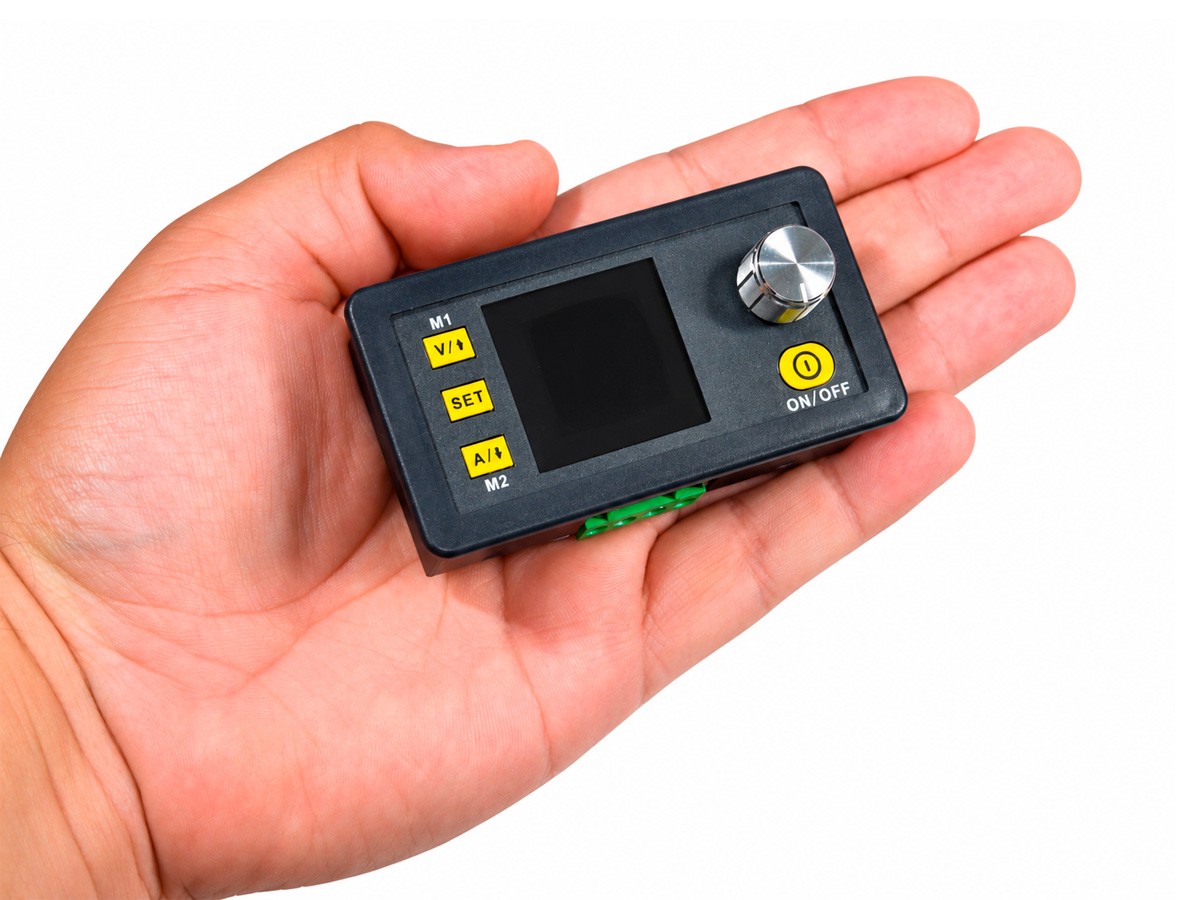

O Módulo Fonte Ajustável Step Down DPS3003 36V 3A com Display LCD é uma fonte programável compacta para controle de tensão e corrente em projetos eletrônicos, testes de bancada, alimentação de circuitos, carga controlada e desenvolvimento de protótipos.

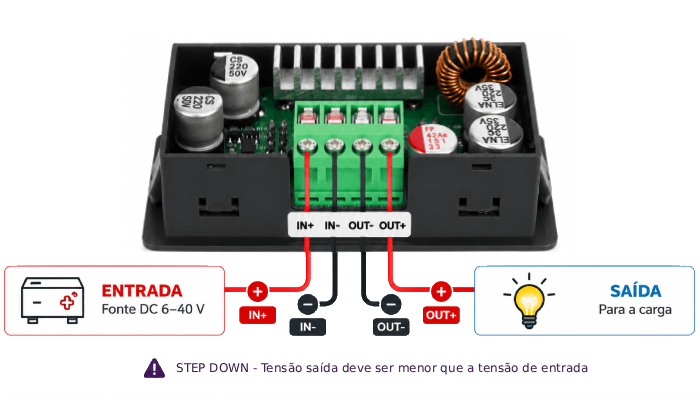

Diferente de módulos buck-boost, este modelo é um conversor step-down, ou seja, ele apenas reduz a tensão de entrada. Por isso, a tensão de saída sempre será menor que a tensão de entrada, sendo necessário utilizar uma fonte de entrada acima da tensão desejada na saída.

Na prática, para obter uma saída estável, a tensão de entrada deve ser aproximadamente 1,1 vez maior que a tensão de saída desejada.
Por exemplo, com uma entrada de 10V, a tensão máxima de saída será de aproximadamente 9,1V.

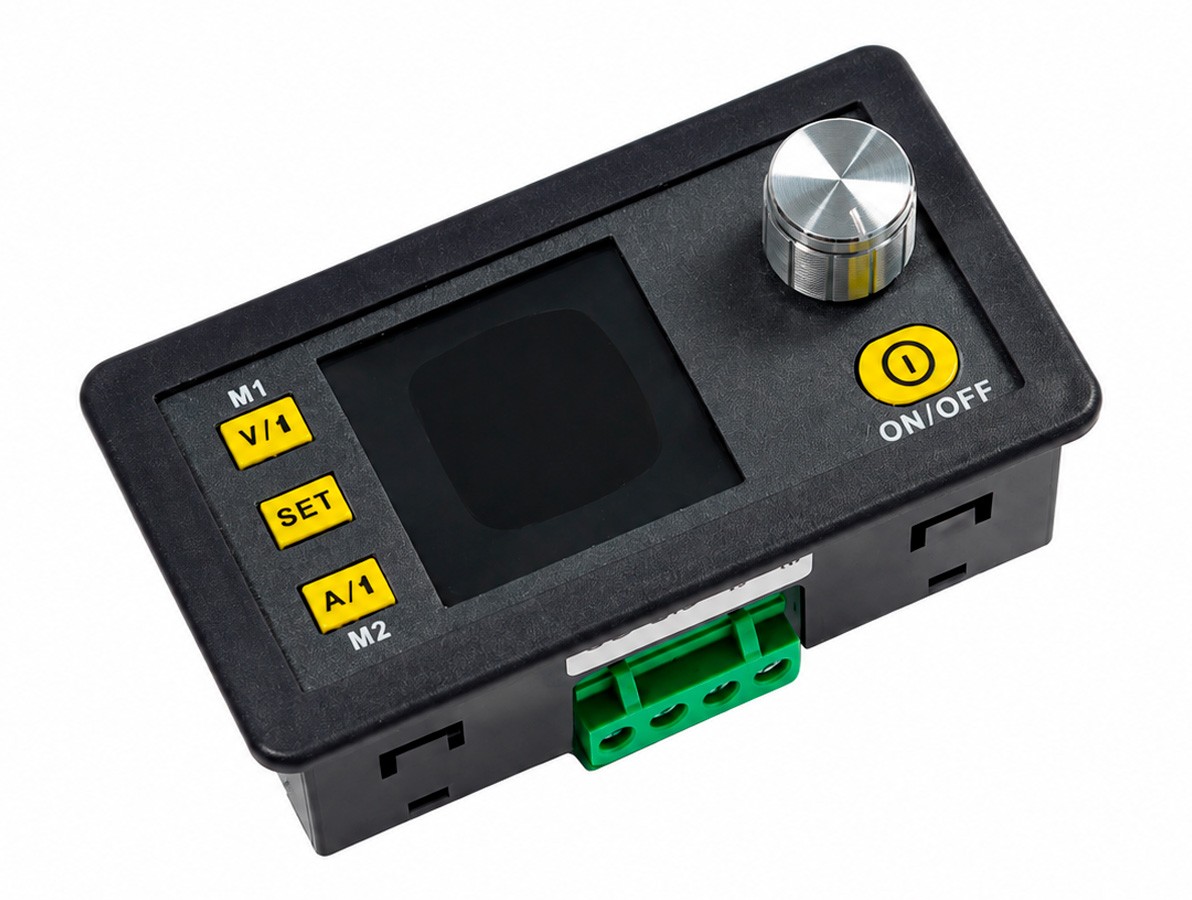

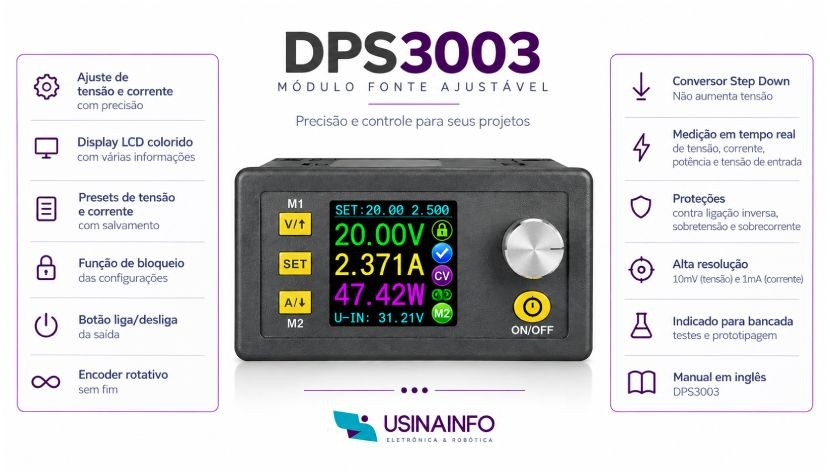

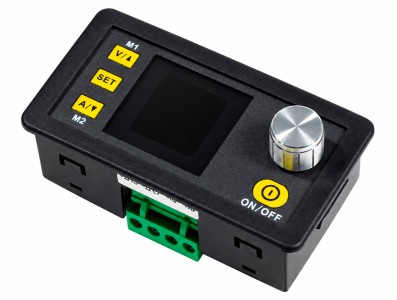

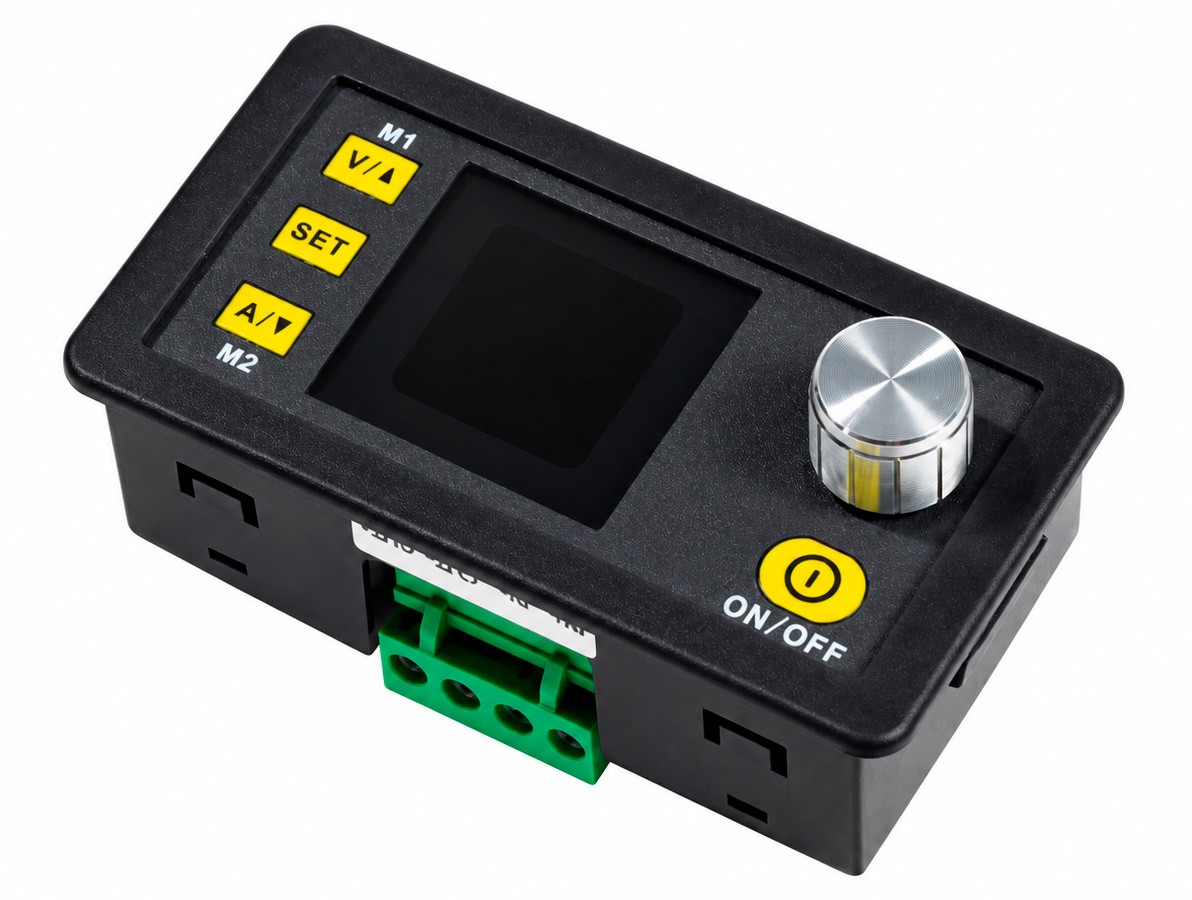

O DPS3003 conta com display LCD colorido, ajuste de tensão e corrente por encoder rotativo, botão para ligar e desligar a saída, função de bloqueio das configurações e memória para salvar presets de uso. Essas funções tornam o módulo muito mais prático do que reguladores convencionais com trimpot, principalmente em aplicações que exigem ajustes frequentes.

O display exibe informações importantes em tempo real, como tensão de saída, corrente, potência, tensão de entrada e avisos de proteção, auxiliando no acompanhamento do consumo da carga e na identificação de falhas como sobrecorrente ou curto-circuito.

A saída pode trabalhar em modo de tensão constante ou corrente constante, permitindo limitar a corrente máxima fornecida ao circuito. Isso é útil para testes de componentes, alimentação de placas, LEDs, pequenos circuitos eletrônicos e cargas que exigem maior controle durante o desenvolvimento.

O módulo também possui proteções contra ligação inversa, sobretensão, sobrecorrente e sobrepotência, aumentando a segurança durante o uso em bancada.

Atenção

Este módulo é do tipo Step Down, portanto não eleva tensão. A tensão de saída sempre será menor que a tensão de entrada.

Para cargas indutivas, como motores, solenóides e relés, recomenda-se utilizar no máximo cerca de 1/3 da capacidade nominal de corrente do módulo. Como o DPS3003 suporta até 3A, o uso com motores é recomendado até aproximadamente 1A, considerando picos de partida, ruído elétrico e maior exigência térmica.
