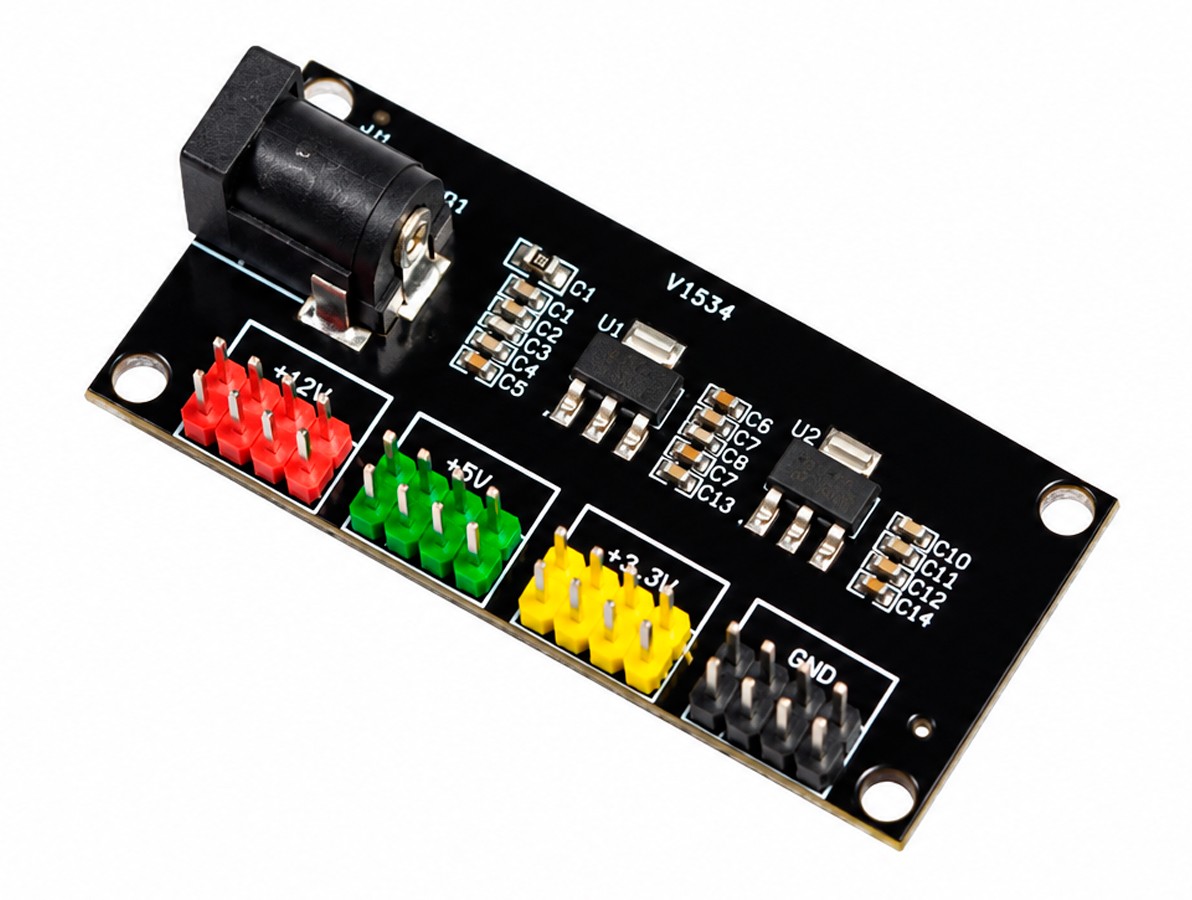

Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outrosO Módulo Expansor de Alimentação 3,3V 5V e 12V com Jack P4 é uma placa prática para distribuir diferentes tensões em projetos eletrônicos, especialmente quando vários módulos precisam ser alimentados ao mesmo tempo.

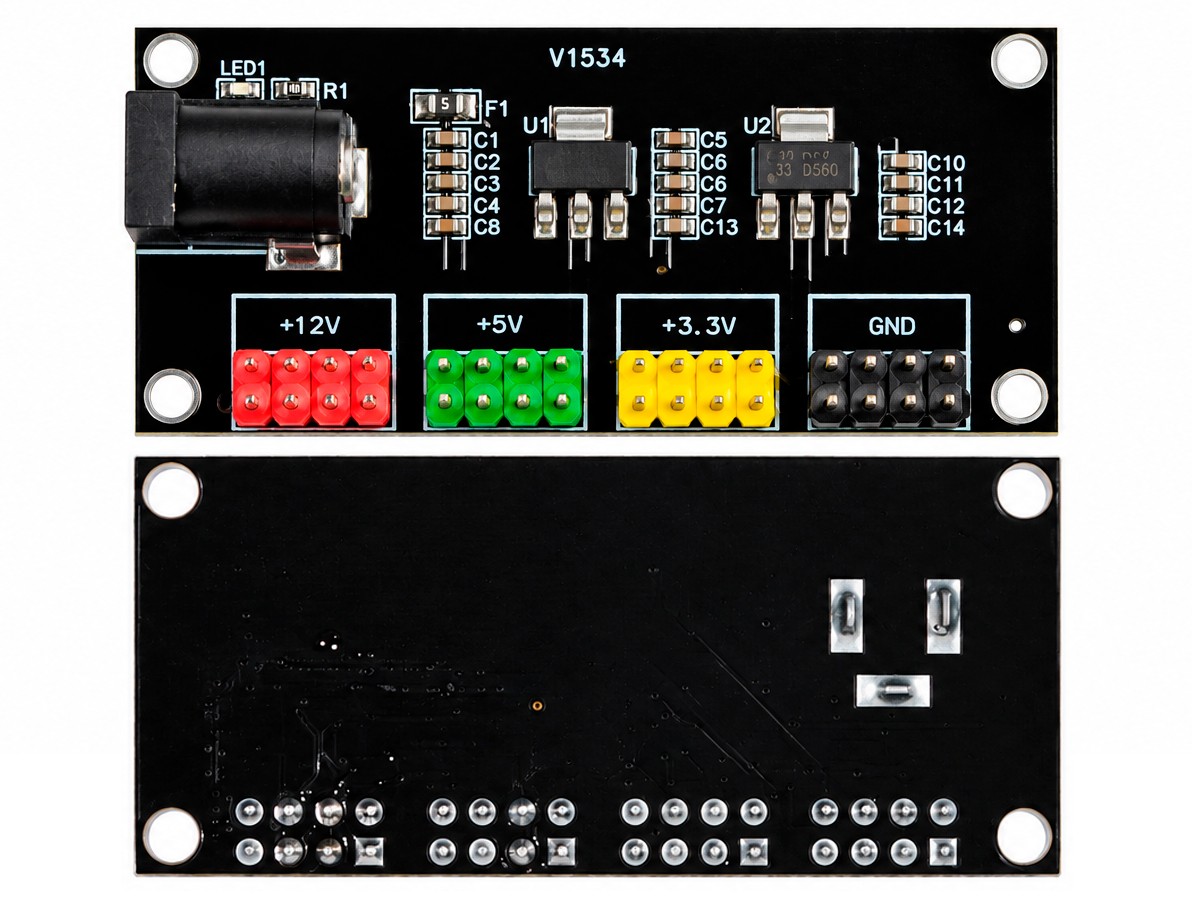

A entrada é feita por Jack P4 5,5 x 2,1mm, e a placa disponibiliza várias fileiras de pinos para conexão rápida com jumpers Dupont. São 8 pinos GND, 8 pinos de 3,3V, 8 pinos de 5V e 8 pinos de 12V, facilitando bastante a organização da alimentação em protótipos, bancadas, robótica e automação.
As saídas de 3,3V e 5V são reguladas, enquanto a saída identificada como 12V está conectada diretamente a tensão de entrada. Portanto, utilizando uma fonte de 12V no Jack P4, o módulo passa a disponibilizar simultaneamente 12V, 5V e 3,3V em seus respectivos pinos.

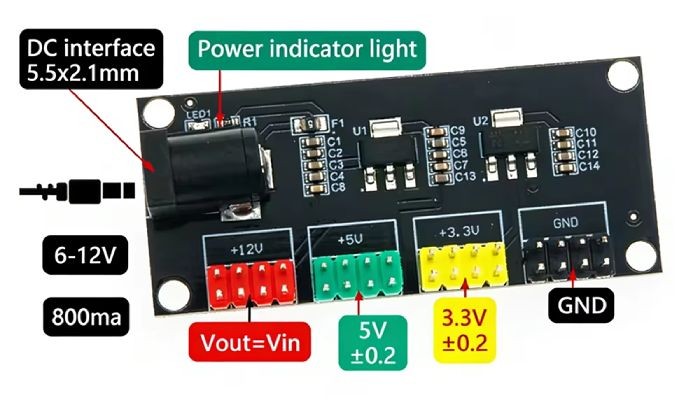

![Pinout -- Pinos de Conexão Módulo Expansor - [1037575]](https://www.usinainfo.com.br/1037575-infografico/modulo-expansor-de-alimentacao-33v-5v-e-12v-com-jack-p4.jpg "Pinout -- Pinos de Conexão Módulo Expansor - [1037575]")
O módulo utiliza dois reguladores lineares, incluindo reguladores da família AMS1117, para gerar as tensões de 3,3V e 5V, com corrente de saída de até aproximadamente 800mA, sendo o recomendado até 500mA respeitando os limites térmicos da placa.
Possui ainda LED indicador de alimentação, permitindo identificar rapidamente quando o módulo está energizado.
Atenção: a linha de 12V não é regulada. Ela replica diretamente a tensão aplicada na entrada. Se o módulo for alimentado com 9V, por exemplo, os pinos identificados como 12V também terão aproximadamente 9V.
| Tensão de entrada | 6V a 12V DC |
|---|---|
| Saídas reguladas | 3,3V e 5V |
| Saída +12V | mesma tensão do Jack P4 |
| Corrente máxima | até 800mA por saída |
| Quantidade de pinos | barramento 8 pinos para cada saída |
| Conector de entrada | Jack P4 5,5 x 2,1mm |
| Indicador de alimentação | LED vermelho |
| Diâmetro das furações | 3,5mm |
| Dimensões(CxLxA) | ~59,5x26,5x12,5mm |
| Peso | ~9g |
