Strain Gages - Extensômetro de Resistência Elétrica tipo Folha - Thumb 1
Strain Gages - Extensômetro de Resistência Elétrica tipo Folha - Thumb 2
Strain Gages - Extensômetro de Resistência Elétrica tipo Folha - Thumb 3
Strain Gages - Extensômetro de Resistência Elétrica tipo Folha - Thumb 4
Strain Gages - Extensômetro de Resistência Elétrica tipo Folha - Thumb 5

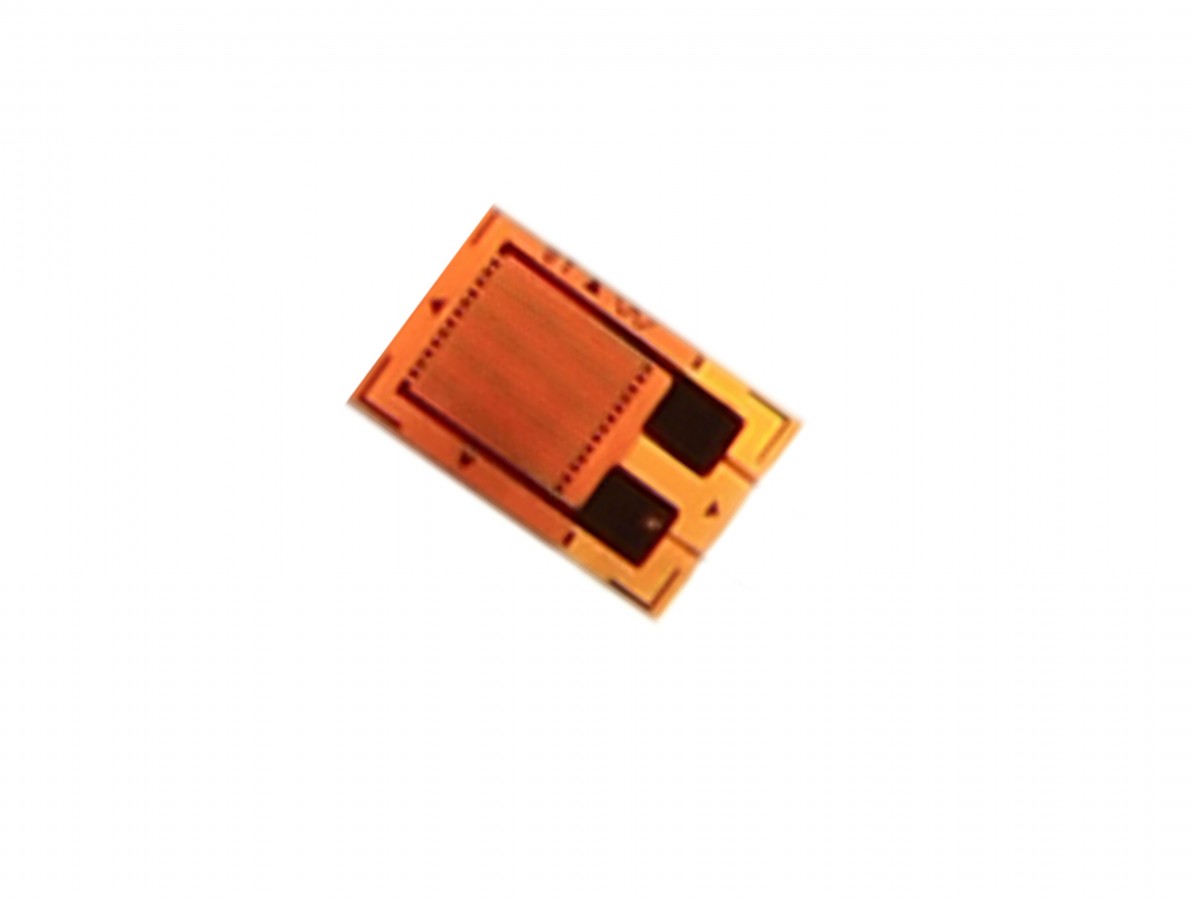

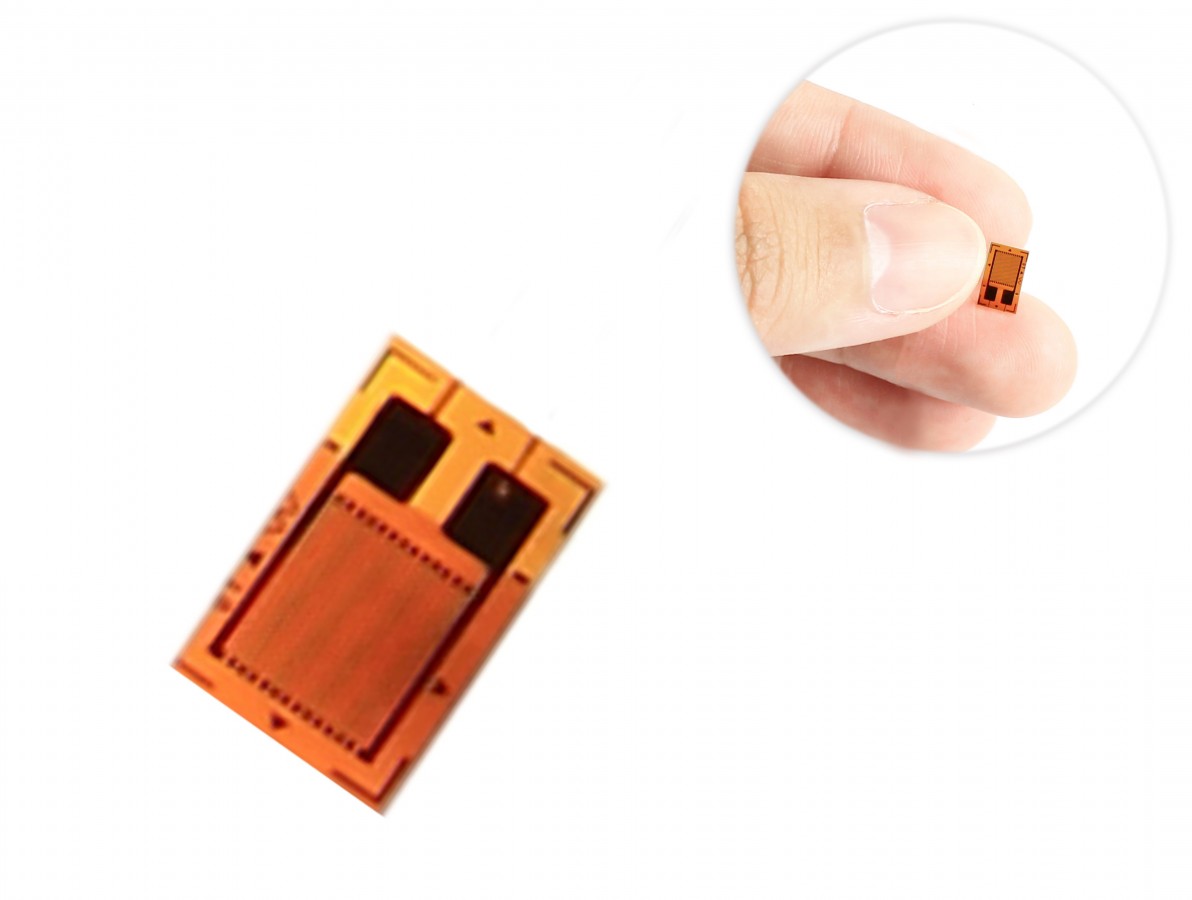

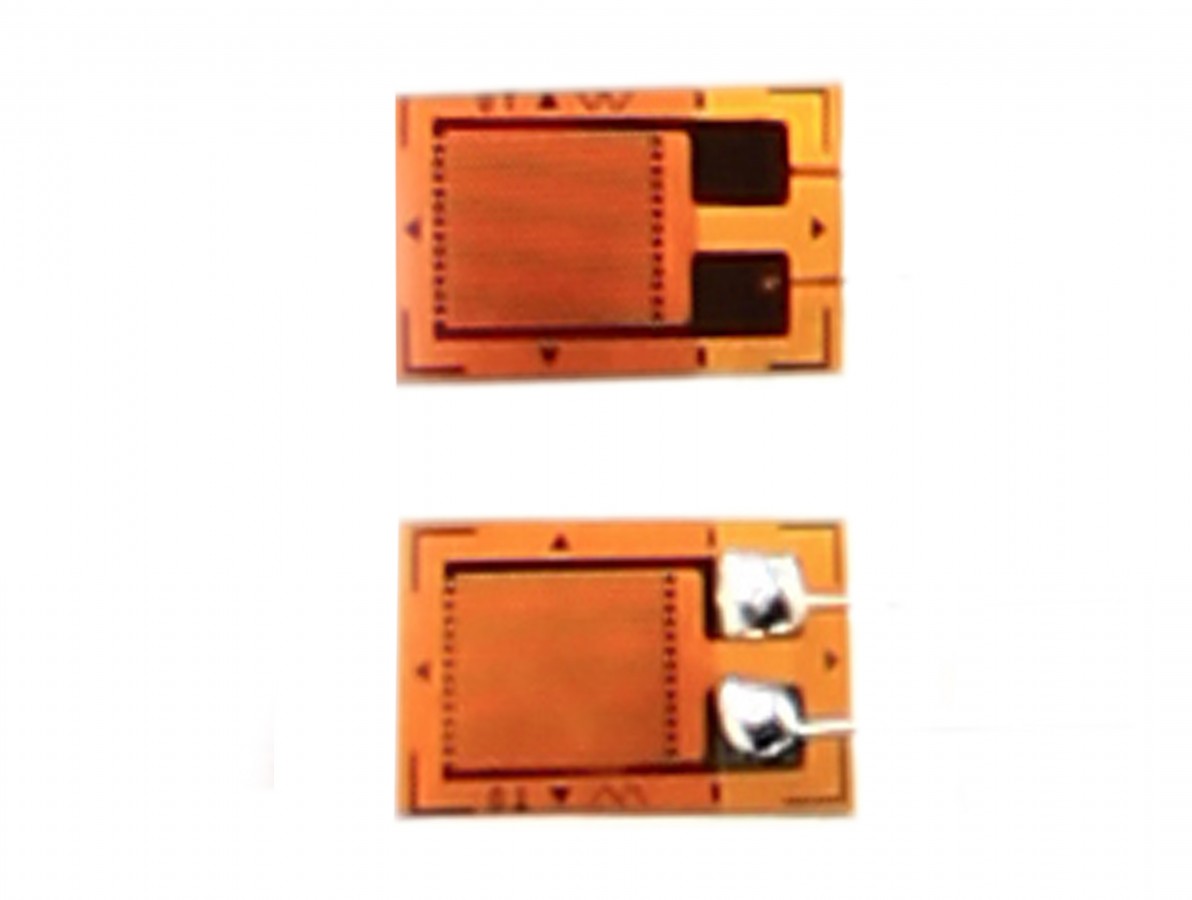

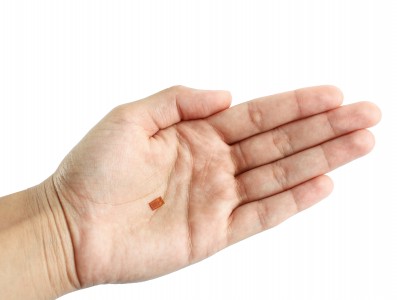

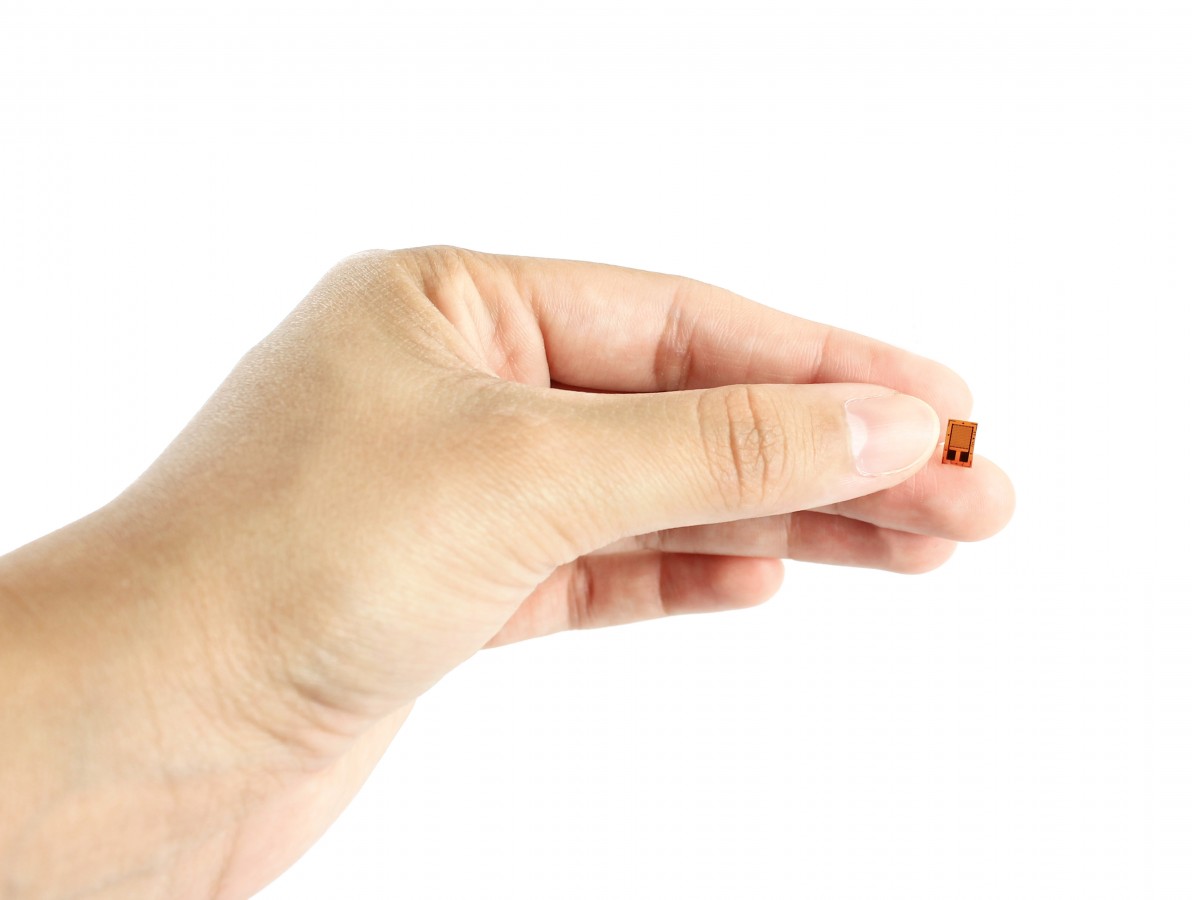

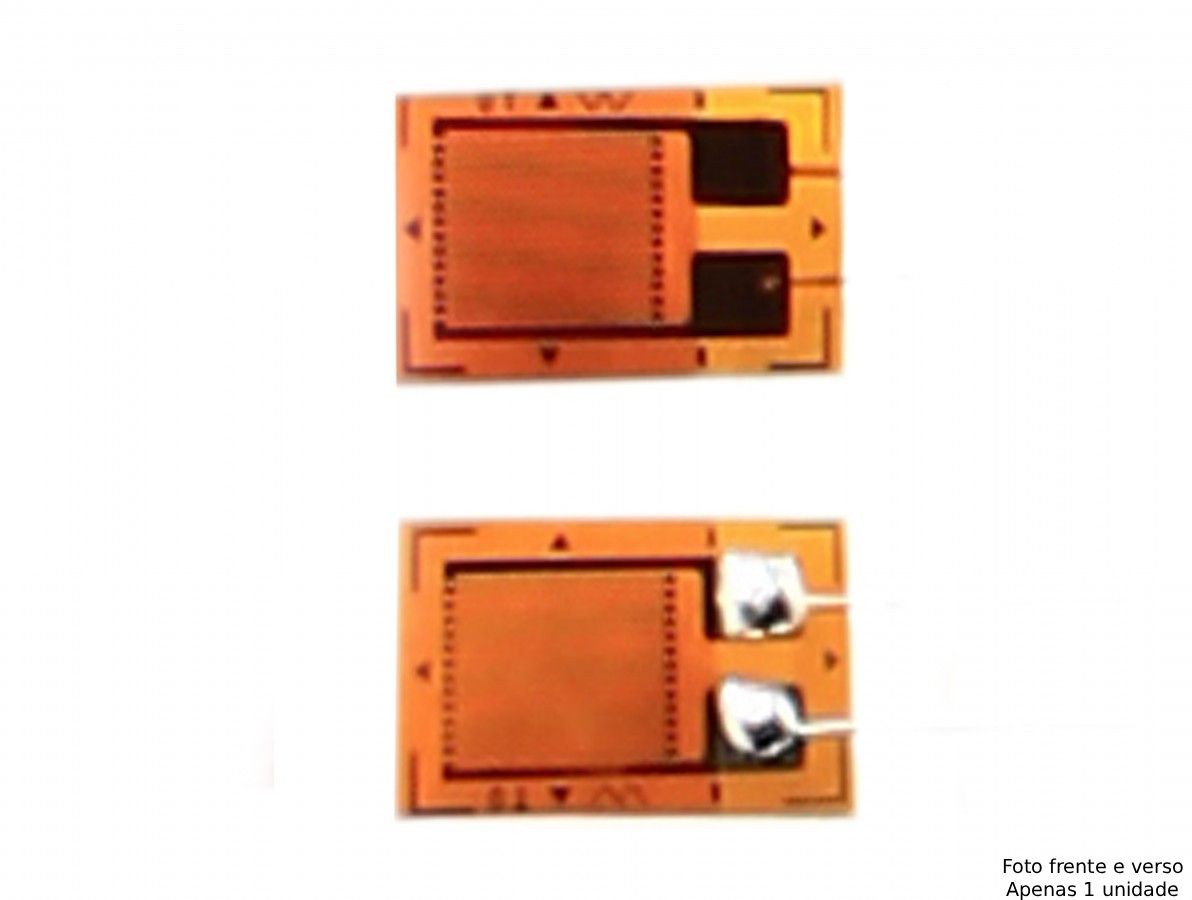

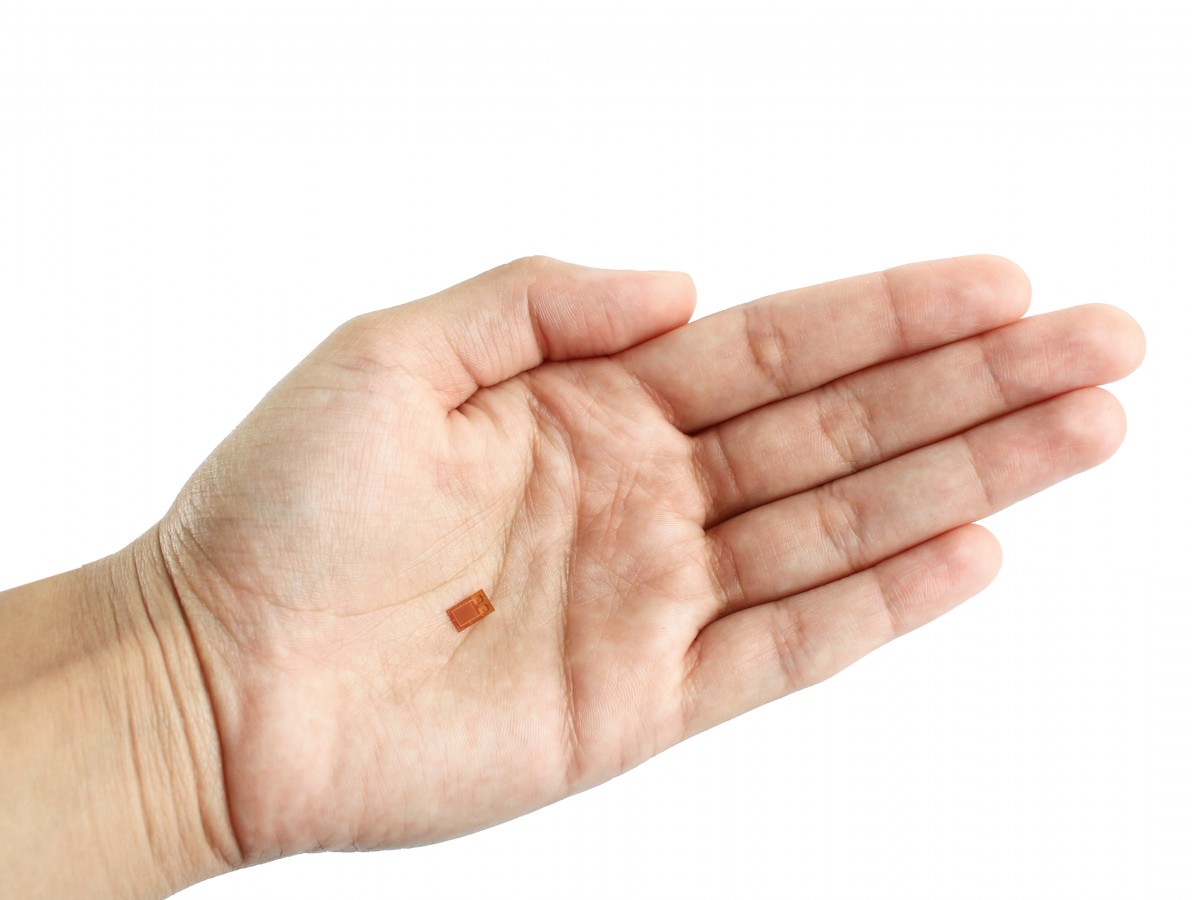

Strain Gauge Extensômetro de Resistência Elétrica tipo Folha 350 ohms

06232
Mais Vendido
R$ 4,45
no pix/boleto
ou R$ 4,68 no cartão
Quantidade:Qtd:

O frete e parcelamento serão calculados no carrinho

Os Strain Gauges (como são conhecidos popularmente) são sensores utilizados para uma variedade de medições físicas, mudando sua resistência sempre que o corpo em prova for esticando, comprimindo ou submetido a deformações durante a análise.

Encontrado nas mais persificadas dimensões, o Extensômetro tipo folha possui espessura extremamente pequena, variando desde 0,2mm até 250mm. Quando aplicado em eixos, superfícies de engrenagens, mancais, máquinas, enfim, tanto em estruturas de pequeno porte quanto em estruturas de grande porte. Ele tem condição de mensurar variações dimensionais extremamente pequenas que possam ocorrer, variações as quais, denominamos como deformação mecânica.

Através da deformação apresentada pela estrutura na qual está preso o Strain Gauges, torna-se possível realizar uma estimativa do grau de tensão ao qual foi submetido, sendo utilizado principalmente na área da engenharia mecânica e civil.

Com uma mudança de resistência extremamente pequena durante sua aplicação, ele se torna uma ferramenta com medições mais complexas do que simplesmente o ato de medir a resistência de dois terminais quaisquer.

Como citado anteriormente, a resistência do Strain Gauges pode ser extremamente pequena, podendo em certos casos chegar a uma variação de micro-ohms, desta forma, necessitou-se encontrar uma maneira de realizar a medição precisa e específica dos valores apresentados pelo mesmo e a maneira encontrada foi a utilização da Ponte de Wheststone.
Essencialmente, a ponte de Wheatstone são quatro resistores ligados em conjunto, sendo que, quando a ponte é perfeitamente equilibrada a tensão de saída do Strain Gauges se dará por 0, mas se um dos resistores alterar ligeiramente, a ponte produz tensão mensurável significativa.


ATENÇÃO: Esse sensor é um produto sensível, é necessário ter muito cuidado com a temperatura no momento de realizar a soldagem, pois excesso de calor pode deformar o sensor.



CARACTERÍSTICAS:

- Strain Gauge;
- Strain Gage;
- Extensômetro de Resistência Elétrica;
- Tipo folha;
- Ideal para uma variedade de medições físicas;
- Espessura extremamente pequena;
- Utilizado para estruturas de pequeno e grande porte;
- Torna-se possível realizar uma estimativa do grau de tensão;
- Extremamente pequena e fina;
- Verificação através do processo da ponte de Wheststone;
- Vídeo de Auxílio: Assista Aqui.

ESPECIFICAÇÕES:

- Tipo: BF350-3AA (11) To-F-X1-V2
- Ohms: 348,7 +-0,1
- Gage fator: 2,0 +-0,1
- Tamanho da grade de filamentos: 3,5mm x 3mm;

- Dimensões total (CxLxE): ~7x4x0,03mm;
- Peso: 0,05g.
