Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outrosO Heltec ESP32 LoRa WiFi 32 (V3) 868/915MHz com USB-C é um módulo eletrônico muito avançado tecnologicamente, capaz de integrar todas as possibilidades de uso do magnífico ESP32 com 3 formas distintas de comunicação: Wifi, Bluetooth e a famosa rede de comunicação de longo alcance LoRa (até 3,6km de distância sem barreiras) em uma placa muito pequena.
Vale destacar que a versão V3 recém-lançada tem a mesma sequência de pinos da versão V2 e mantém Wi-Fi, BLE, LoRa, display OLED e outras funções. Apresentando também interface de bateria SH1.25-2 a bordo, além de sistema integrado de gerenciamento de bateria de lítio (gerenciamento de carga e descarga, proteção contra sobrecarga, detecção de energia da bateria, comutação automática de energia USB/bateria).
O ESP32 LoRa WiFi V3 868/915MHz conta com o microprocessador Xtensa® 32-bit LX7 dual-core que apresenta baixo consumo de energia, além de se destacar pela presença de dois núcleos de CPU, permitindo aplicação em conjunto com sensores, módulos e diferentes interfaces.

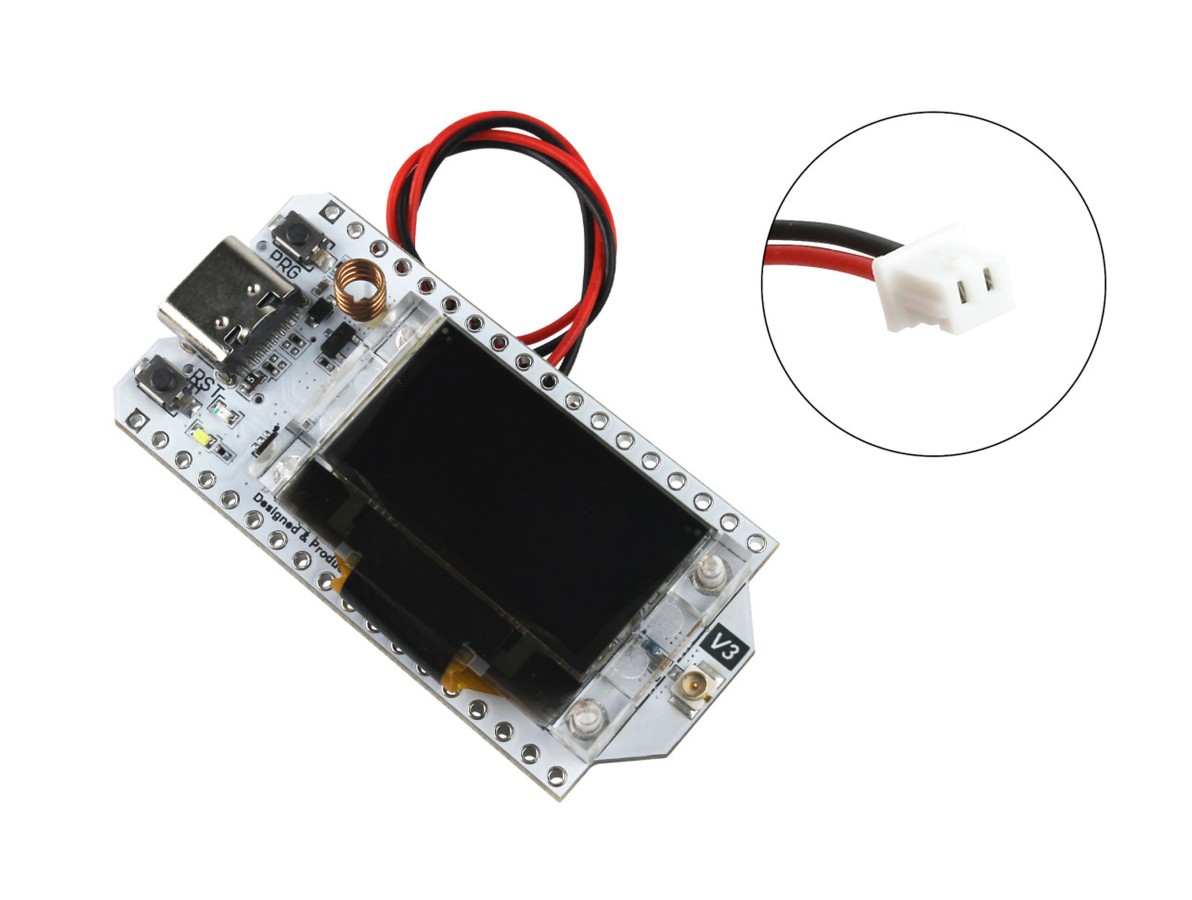

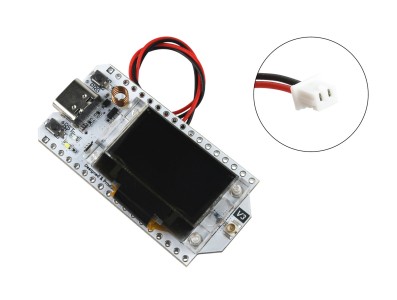

Entre as características únicas do ESP32 WiFi LoRa encontra-se uma tela funcional oled de 0,96” com resolução de 128x64 capaz de mostrar informações em tempo real ao projetista, além de contar com um controlador de carga e conector na parte inferior para uma bateria (Li-Ion ou Li-Po) de 3.7V e até 1000mAh para alimentação remota (bateria não acompanha), sem a necessidade de fios.

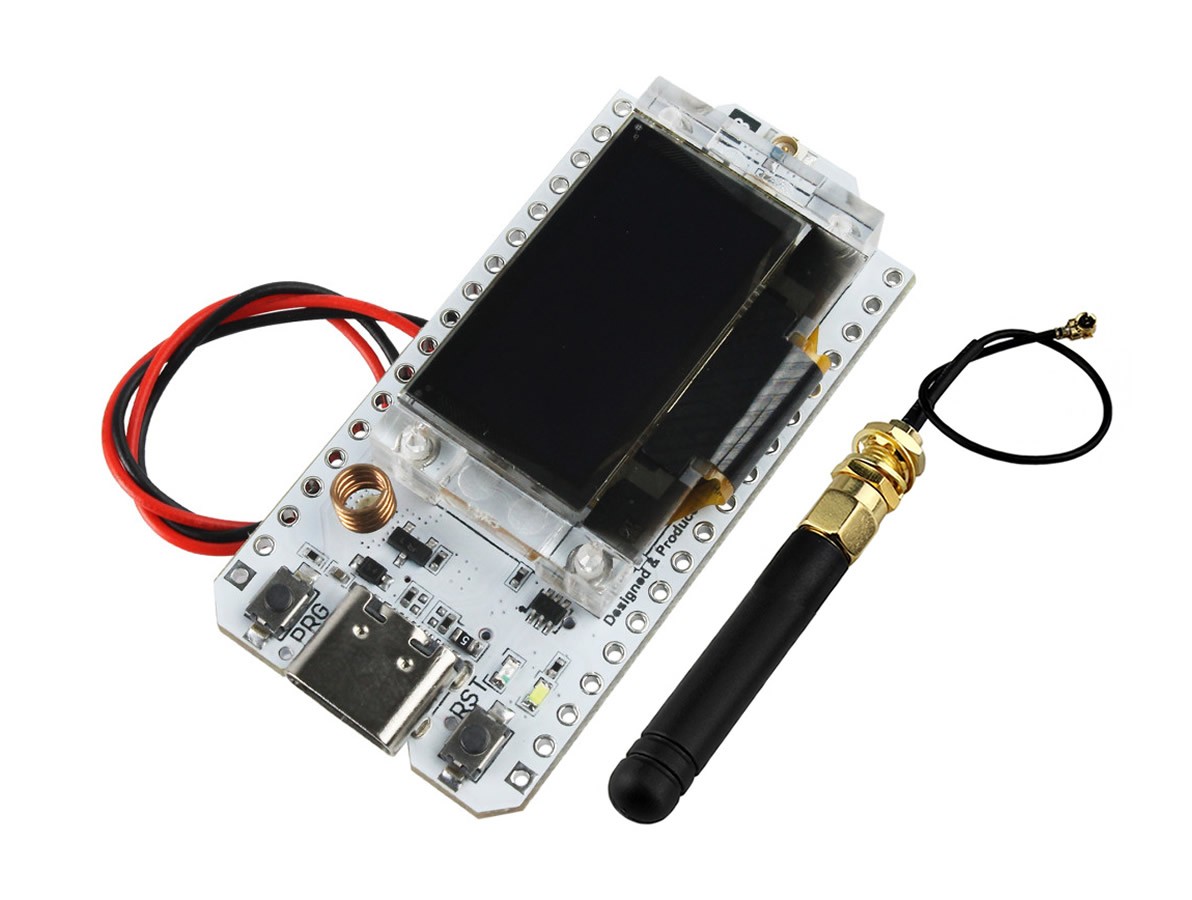

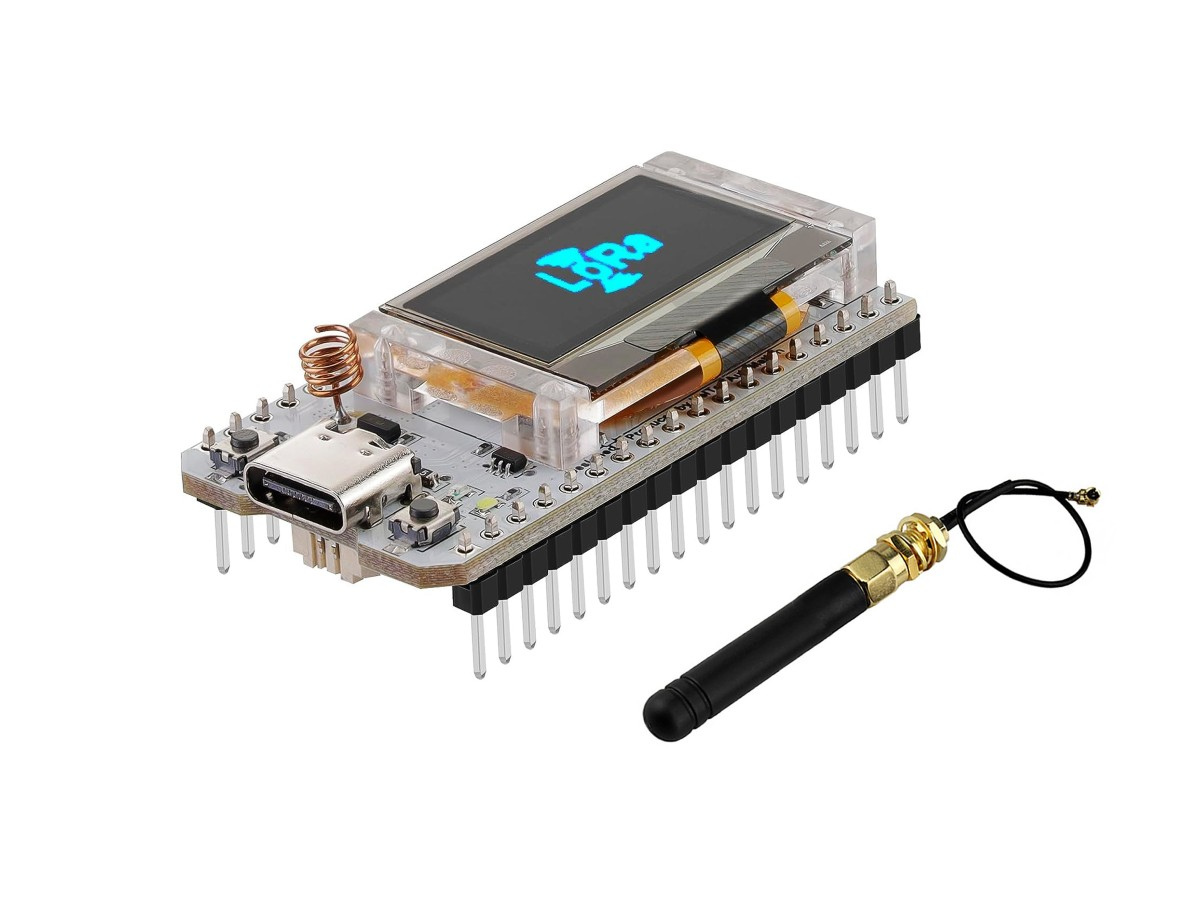

Para completar o alto desempenho, apresenta antena já integrada para o sinal WiFi, além de interface IPEX (U.FL) reservada para uso de LoRa, de forma conectar a antena 868/915MHz 5dbi que acompanha. É muito importante destacar que o módulo ESP32 WiFi LoRa não deve ser alimentado sem que a antena esteja devidamente conectada, pois o fabricante menciona a possibilidade de danos aos componentes.
![Pinos de Conexão ESP32 LoRa WiFi V3 868915MHZ - [1033701]](https://www.usinainfo.com.br/1033702/esp32-lora-wifi-v3-sx1262-868915mhz-com-display-oled-conector-tipo-c.jpg "Pinos de Conexão ESP32 LoRa WiFi V3 868915MHZ - [1033701]")

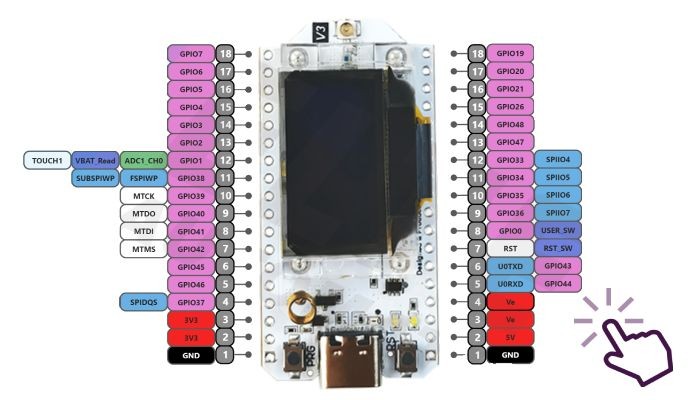

Pinos de Conexão Heltec ESP32 LoRa WiFi V3 868/915MHz
Antes de partimos para a programação, precisamos instalar o driver necessário para seu funcionamento, ele conta com um chip conversor USB para UART CP210x. Pode realizar o download aqui.
1. Adicionar URL do Gerenciador de Placas
- Abra a Arduino IDE e vá para "Preferências".
- Encontre a opção "URL do Gerenciador de Placas Adicional".
- Adicione a seguinte URL em uma nova linha:
https://github.com/Heltec-Aaron-Lee/WiFi_Kit_series/releases/download/0.0.7/package_heltec_esp32_index.json
2. Instalar a Placa Heltec ESP32
- Vá em "Ferramentas" -> "Placa: ..." -> "Gerenciador de Placas".
- Pesquise por "Heltec ESP32 Dev-Boards".
- Instale a versão 0.0.7.
3. Incluir Bibliotecas Necessárias
- Vá em "Sketch" -> "Incluir Biblioteca" -> "Gerenciar Bibliotecas".
- Pesquise por "Heltec ESP32 Dev-Boards por Heltec Automation".
- Instale a versão 1.1.5.
4. Selecionar Tipo de Placa
- Conecte o seu ESP32 LoRa ao computador.
- Vá em "Ferramentas" -> "Placa: ..." e selecione "WiFi LoRa 32(V3) / Wireless Shell(V3) / Wireless Sticker(V3)".
5. Utilizar Exemplos de Código
- Vá em "Arquivo" -> "Exemplos" -> "Heltec-Example".
- Para teste via WiFi, abra "Factory_Test" -> "WiFi_LoRa_32_V3_FactoryTest". Lembre-se de alterar o SSID e a senha para a sua rede WiFi.
- Para testes via LoRa, abra "LoRaBasic" e selecione os exemplos "LoraReceiver" e "LoRaSender".
Agora você pode testar a transmissão de dados pela rede LoRa utilizando o monitor serial.
Aprenda a programar seu ESP32 na Arduino IDE!
Também é compatível com o firmware Meshstatic, que permite criar redes LoRa offline para troca de mensagens entre dispositivos, sem necessidade de internet. Ideal para comunicação local em campo ou ambientes isolados.
Siga o passo a passo em nosso blog Aprenda a usar a Rede Lora offline para troca de mensagens como no whatsapp!
⚠️ Observação: Para garantir o funcionamento correto e evitar danos permanentes ao módulo, é indispensável conectar a antena antes de energizar o circuito. Operar transmissores ou receptores RF sem antena pode causar sobreaquecimento e queima imediata do componente devido à reflexão de sinal
| Modelo | Heltec WiFi LoRa 32 V3 HTIT-WB32LAF |
|---|---|
| Chip Base | ESP32-S3FN8 |
| Processador | Xtensa® 32-bit LX7 dual-core |
| Frequência | Até 240MHz |
| Chip Base LoRa | SX1262 |
| Controlador USB | CP2102 |
| Interface USB | Tipo C |
| Fonte de alimentação USB (≥500mA) | 5V DC |
| Bateria de lítio (≥250mA) | 3,7V a 4,2V (Bateria não acompanha) |
| Tensão de nível lógico | 3,3VDC |
| Memória ROM | 384KB |
| Memória SRAM | 520Kb |
| GPIO | Digital IO, ADC 12-Bits, DAC 8-Bits |
| WiFi 802.11 b/g/n | 2.4 à 2.5 GHz |
| Segurança WiFi | WPA / WPA2 / WPA2-Enterprise / WPS |
| Criptografia WiFi | AES / RSA / ECC / SHA |
| Bluetooth LE | Bluetooth 5 |
| Temperatura de trabalho | -20° à +70° C |
| Interface do display | I2C |
| Frequência de operação | 868/915MHz |
| Dimensões da antena (CxD) | ~47x8mm |

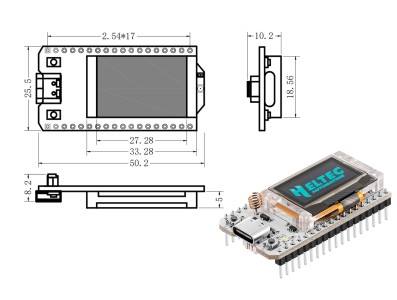

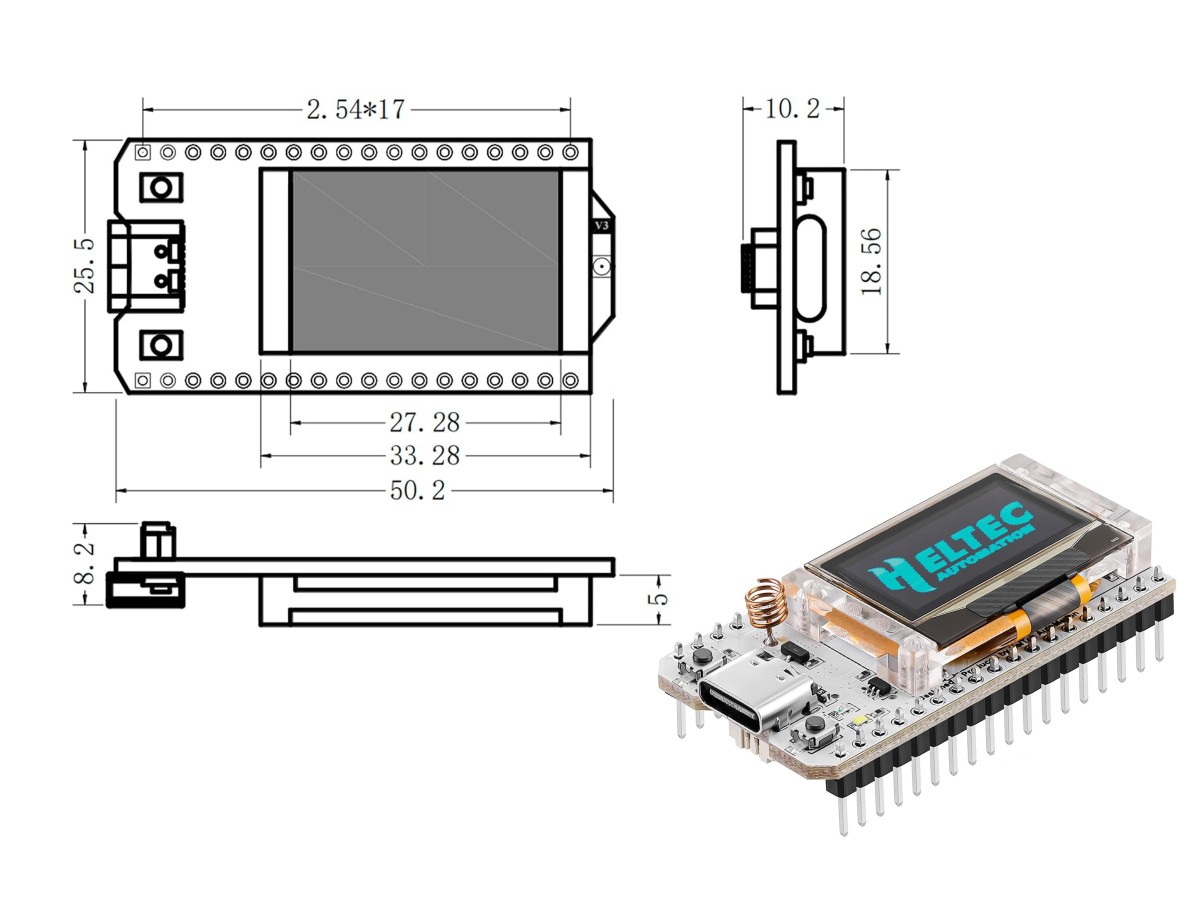

| Dimensões (CxLxE) | ~51x25x8mm |
| Peso | 19.5g |
| Peso com Embalagem | 31g |
