Placa Seeed Studio XIAO ESP32-S3 8MB WiFi BLE com USB-C

O ESP32-S3 XIAO Seeed Studio com WiFi e Bluetooth com USB-C é a escolha ideal para quem busca desempenho em um formato compacto e versátil. Desenvolvido para aplicações IoT e projetos portáteis, esse módulo oferece uma interface de programação intuitiva e rápida, compatível com a Arduino IDE.

A placa conta com 11 pinos GPIO, permitindo o controle de diversos dispositivos e sensores, além de suportar até 9 pinos ADC para aplicações analógicas. A conexão via USB-C facilita tanto a alimentação quanto a programação, e o suporte a baterias de Lithium/Li-ion traz flexibilidade para projetos móveis.

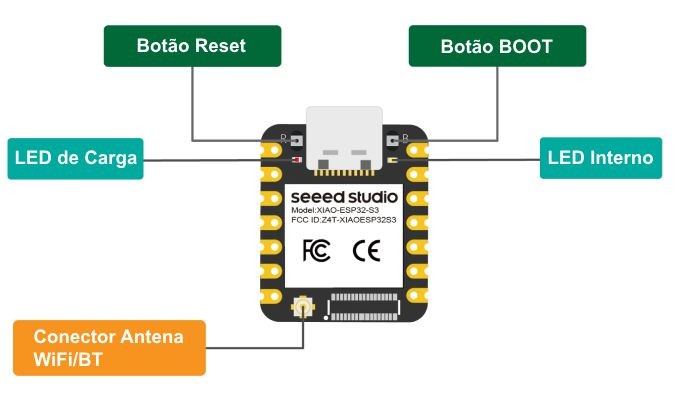

Diagrama de Componentes ESP32S3 XIAO

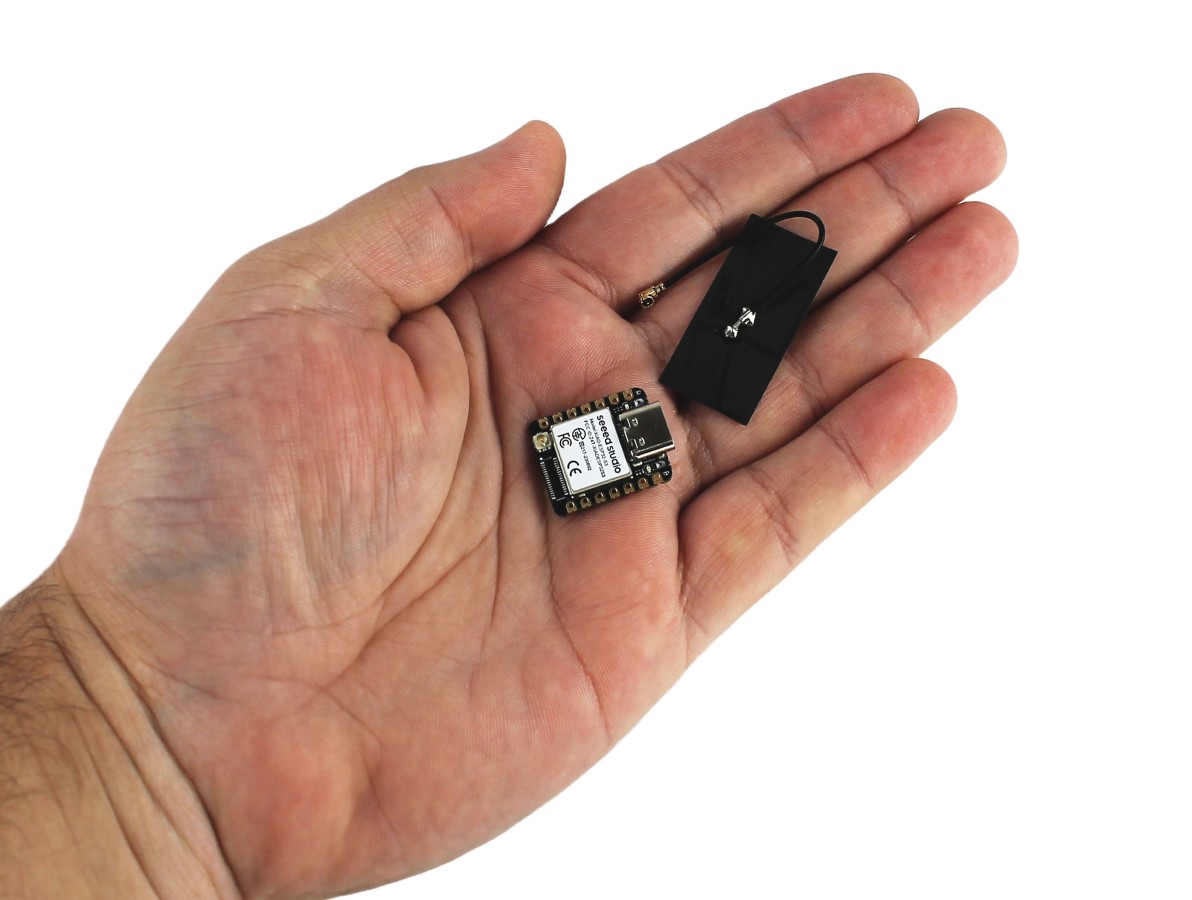

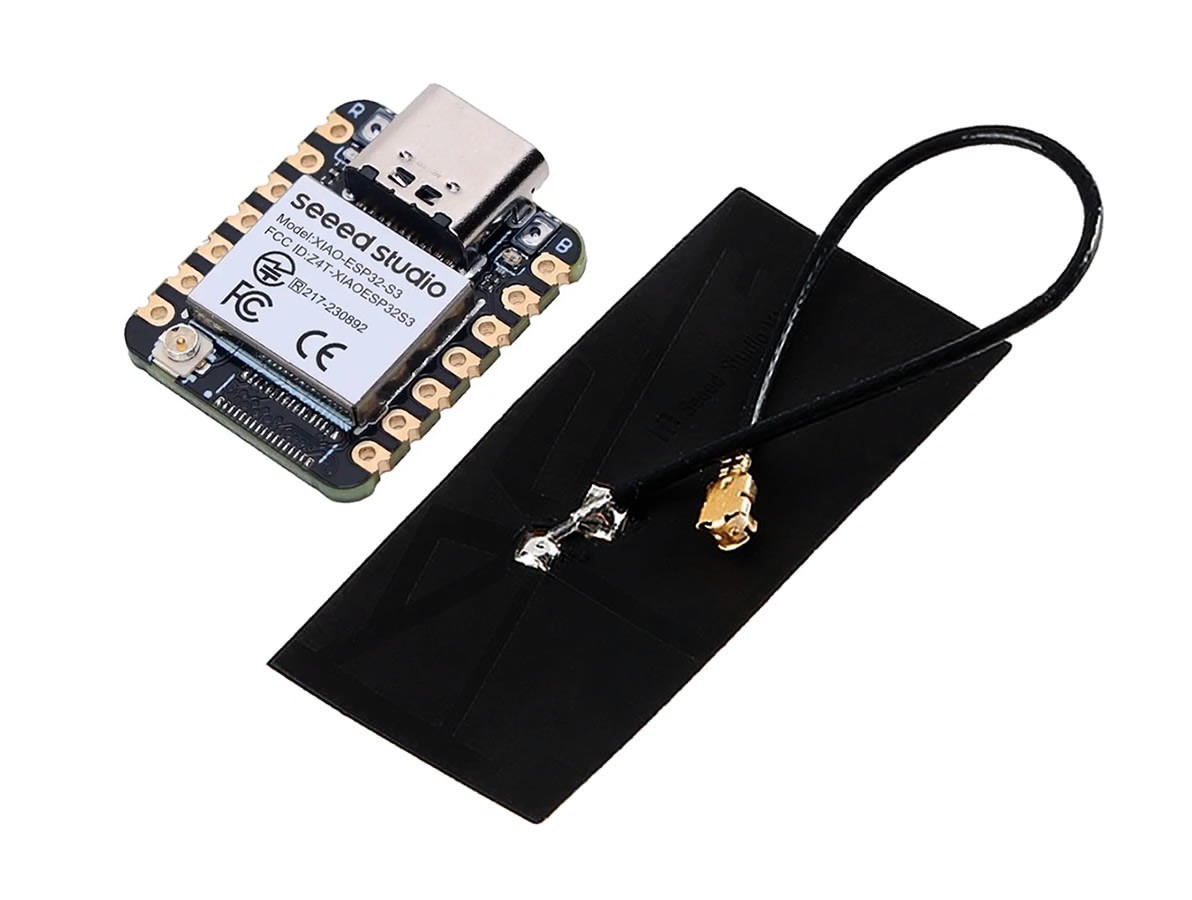

Uma característica importante é a presença de uma antena externa, conectada via UFL/pigtail, que pode ser facilmente montada inclinando um lado primeiro. O regulador de tensão permite extrair até 700mA, suficiente para a maioria das aplicações. Além disso, o indicador de carregamento por LED vermelho informa o estado da bateria, mostrando quando está carregando, cheia ou sem carga.

Detalhe do comportamento do LED que varia conforme o estado da bateria:
- Sem bateria conectada: Quando a placa está conectada à porta USB-C sem uma bateria acoplada, o LED vermelho acende por 30 segundos e depois apaga, indicando que o dispositivo está sendo alimentado via USB.

- Com bateria conectada: Durante o carregamento, se a bateria estiver conectada, o LED vermelho pisca continuamente, sinalizando que o processo de carga está em andamento.

- Bateria totalmente carregada: Assim que a bateria atinge a carga completa, o LED vermelho se apaga, indicando que o processo de carregamento foi concluído com sucesso.

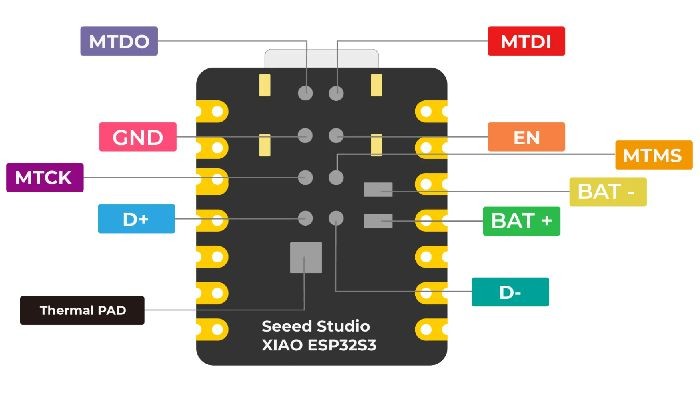

Conexões Traseira ESP32S3 XIAO

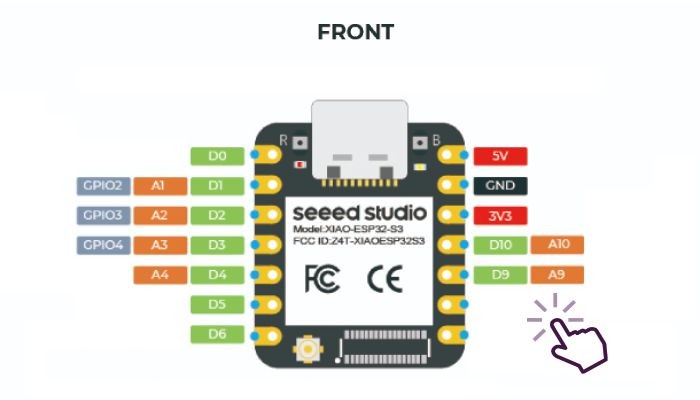

Pinout / Pinos de Conexão ESP32S3 XIAO Seeed Studio

Programando ESP32S3 XIAO Seeed Studio com Arduino IDE

Havendo as placas ESP32 instaladas, como demonstrado em nosso blog Aprenda a programar seu ESP32 na Arduino IDE, devemos escolher nossa placa como "XIAO_ESP32S3", e está pronto para uso.

Caso ao enviar o código dê erro por não encontrar nosso módulo, devemos entrar em modo download de forma manual, segurando o botão BOOT, e clicando no botão RST, após clicarmos no RST, podemos soltar o botão BOOT. Agora basta enviar novamente nosso código.

Caso não encontre a porta COM, segure o botão BOOT antes de conectar ao USB.

⚠️ Observação: Para garantir o funcionamento correto e evitar danos permanentes ao módulo, é indispensável conectar a antena antes de energizar o circuito. Operar transmissores ou receptores RF sem antena pode causar sobreaquecimento e queima imediata do componente devido à reflexão de sinal
