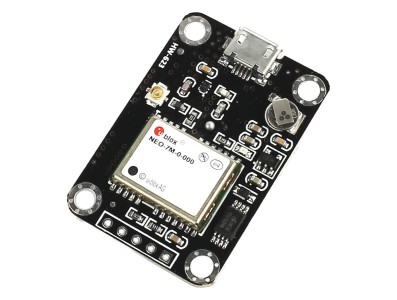

Módulo GPS u-blox GY-NEO-6M com Antena – Etiqueta NEO-7, CI NEO-6 – OUTLET

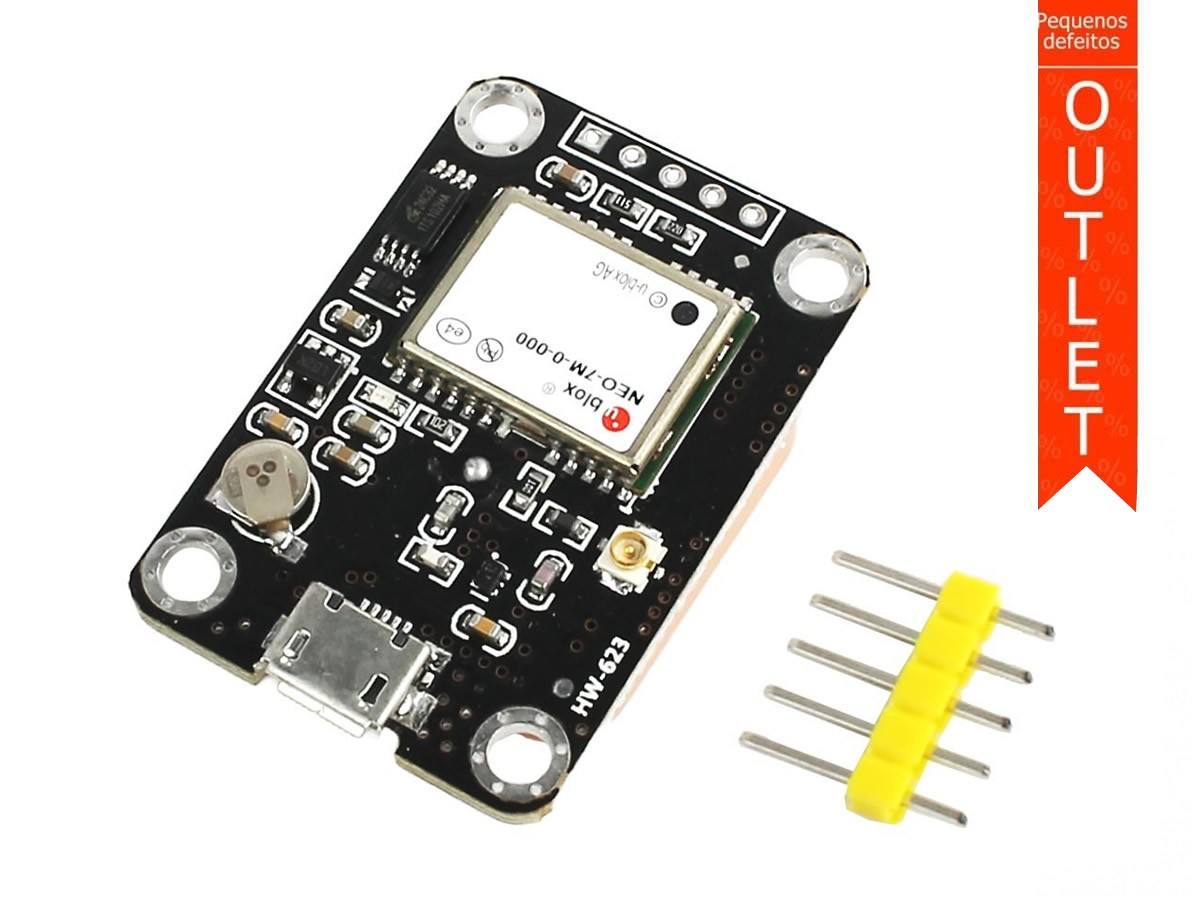

OUTLET: Embora a etiqueta do módulo indique o chip NEO7, internamente ele utiliza o chip NEO6. Apesar disso funcionam perfeitamente.

O Módulo GPS Arduino Ublox GY-NEO-6M-0-000 com Antena é um dispositivo para rastreamento da localização de um objeto em que o GPS esteja instalado, enviando dados referente a sua latitude, longitude, data, hora e velocidade de deslocamento.

A instalação do Módulo GPS Arduino Ublox GY-NEO-6M na grande maioria dos projetos, dá-se em protótipos aéreos ou veiculares, onde o usuário pode rastrear via smartphone ou computador as coordenadas e a velocidade do protótipo.

Outra importante aplicação que pode ser dada é comandar um robô para executar diferentes tarefas em localizações e horários predefinidos. Para executar tais tarefas o microcontrolador precisa ser programado, e pode ser necessário a aplicação de outros acessórios.

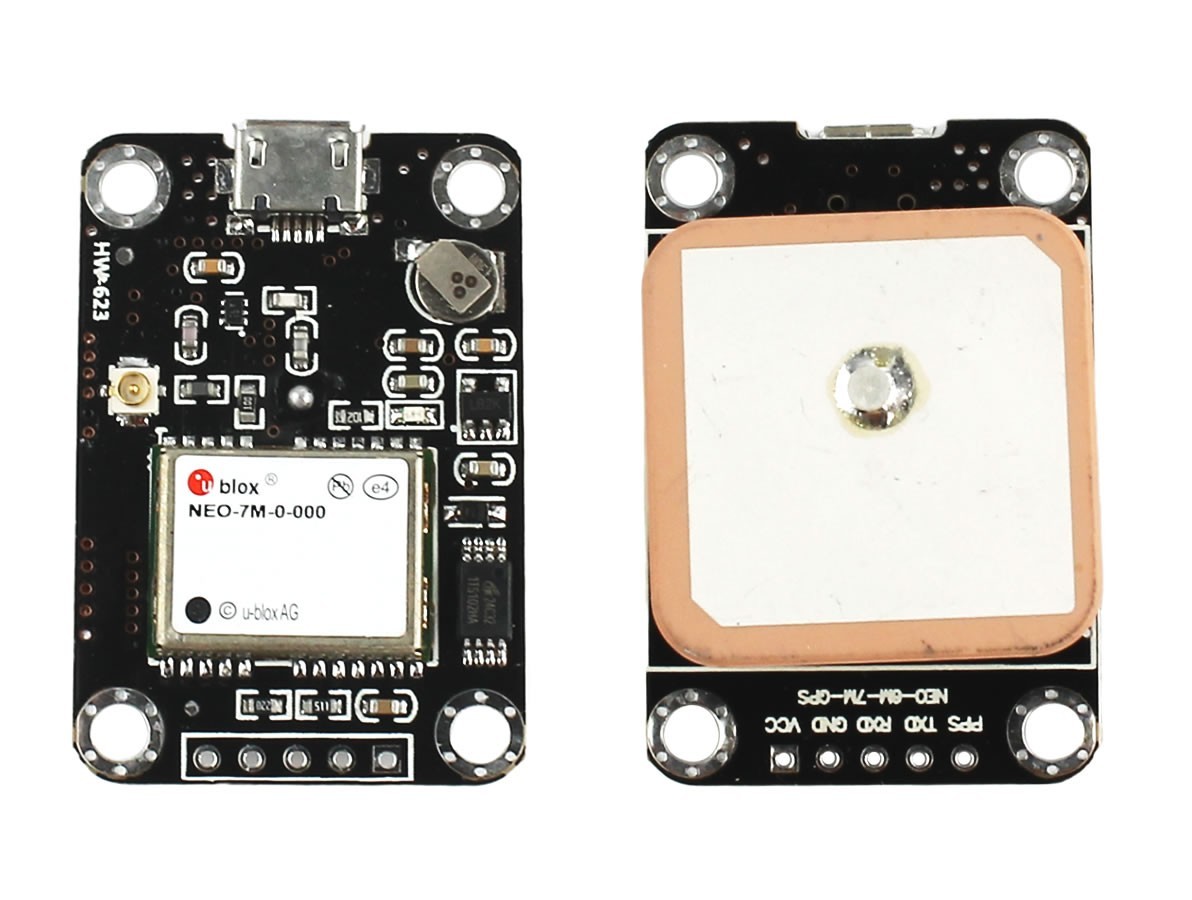

Este módulo vem com uma antena cerâmica e uma interface IPEX para conectar a outras antenas ativas, conta com interface serial de 3,3V a 5V, ideal para trabalhar com inúmeros microcontroladores.

Seu LED indica seu status, sendo eles:
- Sempre ligado: operação normal, mas não posicionado.
- Piscando: posicionamento bem sucedido.

Pino PSS está internamente conectado ao LED, indicando seu status.
Pode se tornar instável em tempos fechados.

Utilizando software do fabricante

Para utilizar o software do fabricante é bastante simples, basta realizar o download, instalar seu componente também o vc_redist e abrir. Conecte seu módulo GPS via USB e selecione no programa "Receiver->Connection" e escolha a porta de acorde da conexão do GPS.

Com ele você consegue verificar todos os sinais dos satélites e quando obter a conexão realizar o rastreamento no mapa.

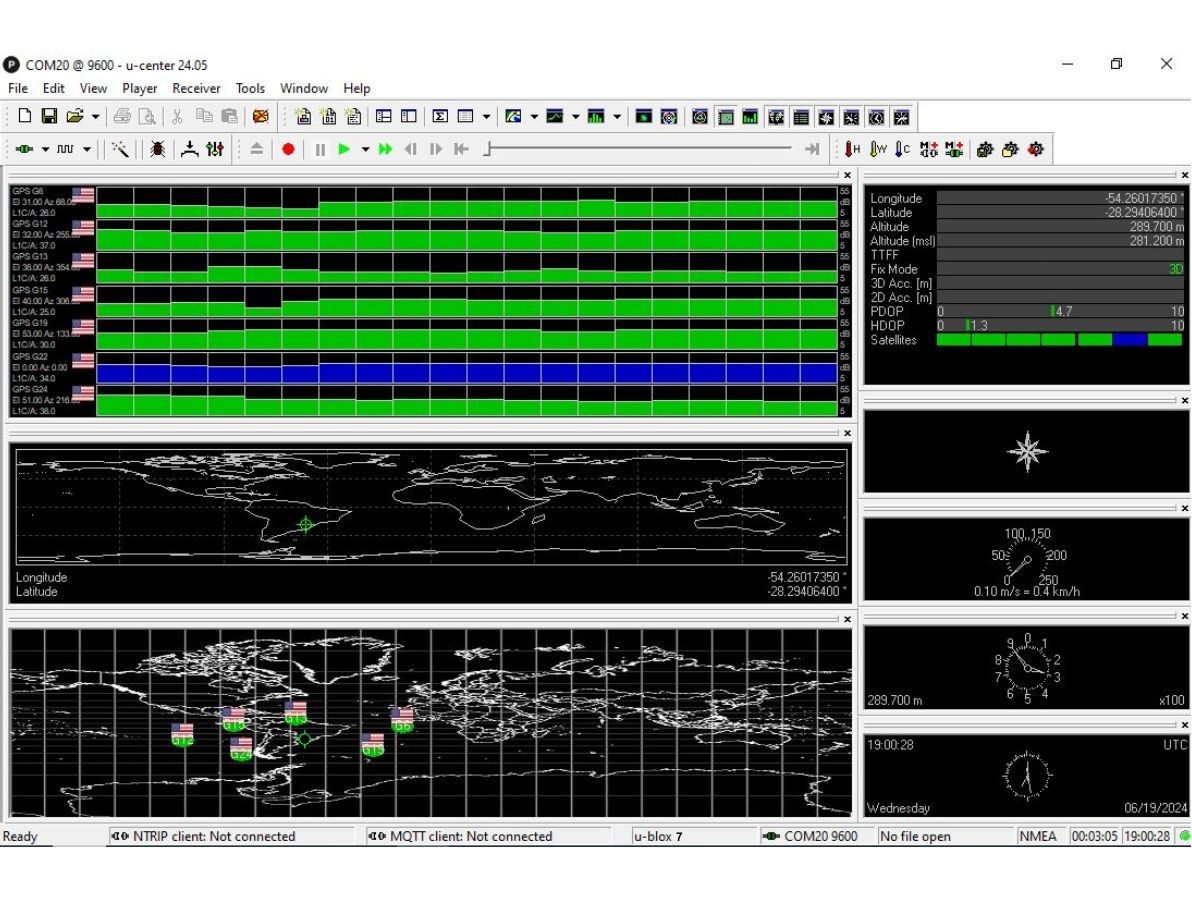

Imagens do Software do Fabricante Ublox para visualização dos dados do GPS NEO-6M

Utilizando Módulo GPS Arduino Ublox NEO-6M-0-000 com arduino

Para utilizar este módulo junto ao Arduino, basta conectá-lo a duas portas digitais e utilizar a biblioteca SoftwareSerial para realizar as comunicações.

Com o auxílio da biblioteca TinyGPS, conseguimos ler esses dados de maneira eficiente e extrair informações como latitude, longitude, velocidade, altitude e horário UTC. Dessa forma, podemos integrar facilmente o módulo GPS em nossos projetos e obter leituras precisas de posicionamento e navegação.

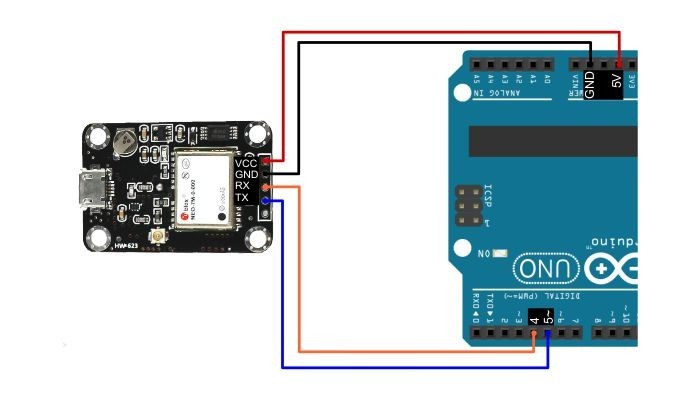

Conexões Arduino com Módulo GPS NEO-6M

Utilizando Módulo GPS Arduino Ublox NEO-6M-0-000 com ESP32 30P

Siga os mesmos passos da utilização com o Arduino anteriormente, com a diferença de alimentar com 3,3V e utilizar a biblioteca EspSoftwareSerial no lugar da SoftwareSerial, basta instalar e não é necessário alterar nada.

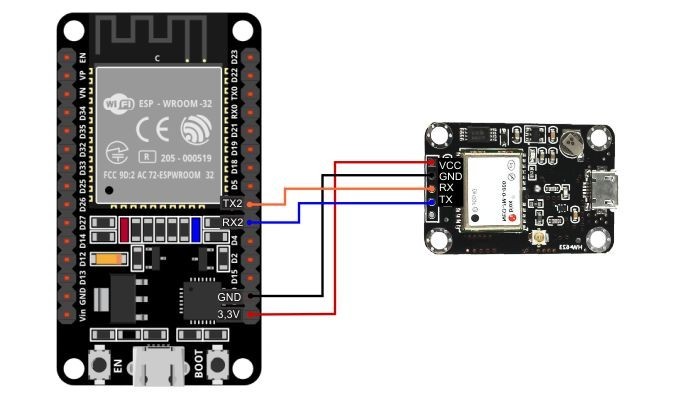

Conexões ESP32 30P com Módulo GPS NEO-6M
