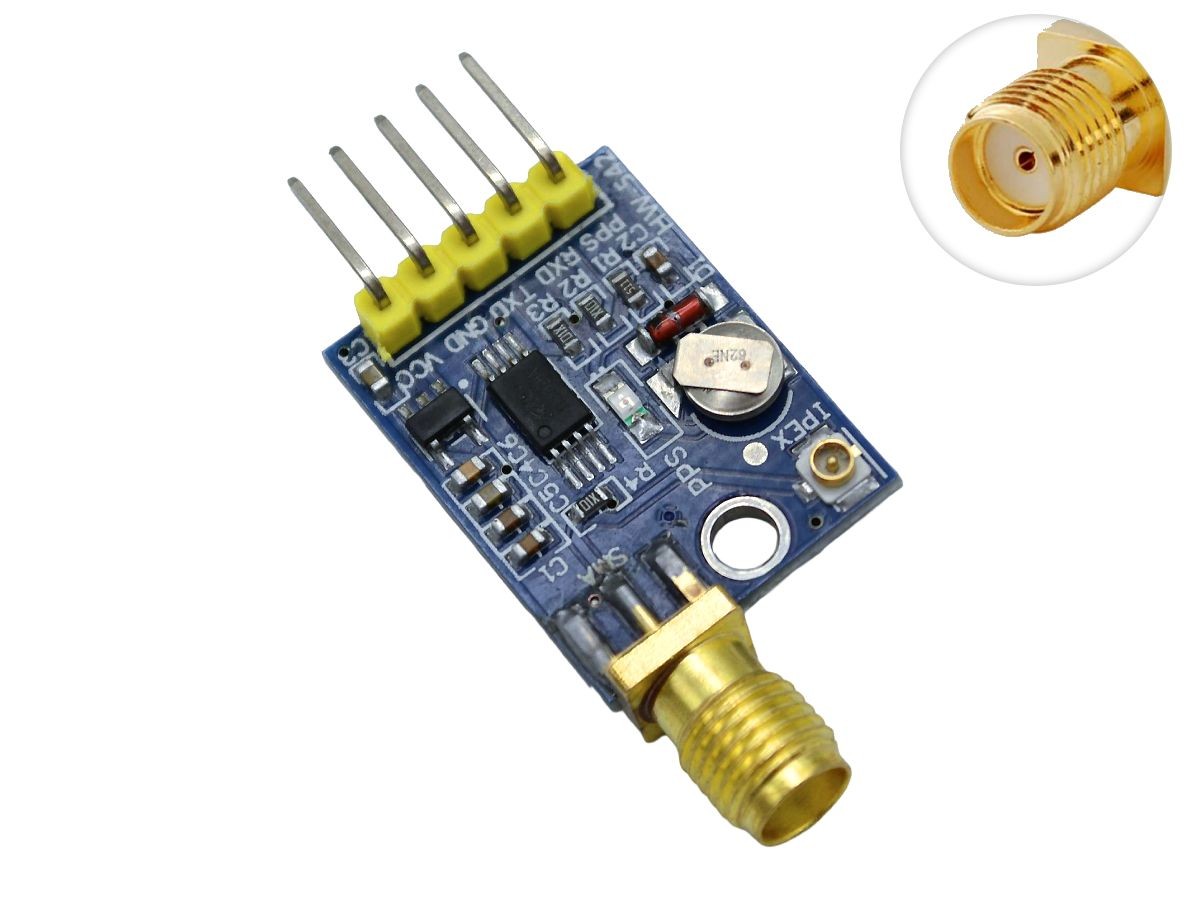

Módulo GPS Mini NEO-7M com Conector IPEX/SMA

O Módulo GPS Mini NEO-7M com Conector IPEX/SMA é uma opção compacta e prática para projetos que precisam obter dados de localização em tempo real, como latitude, longitude, velocidade, altitude e horário via satélite. Por utilizar comunicação serial UART, pode ser integrado facilmente a placas como Arduino, ESP32, ESP8266, Raspberry Pi, PIC, ARM e outros microcontroladores.

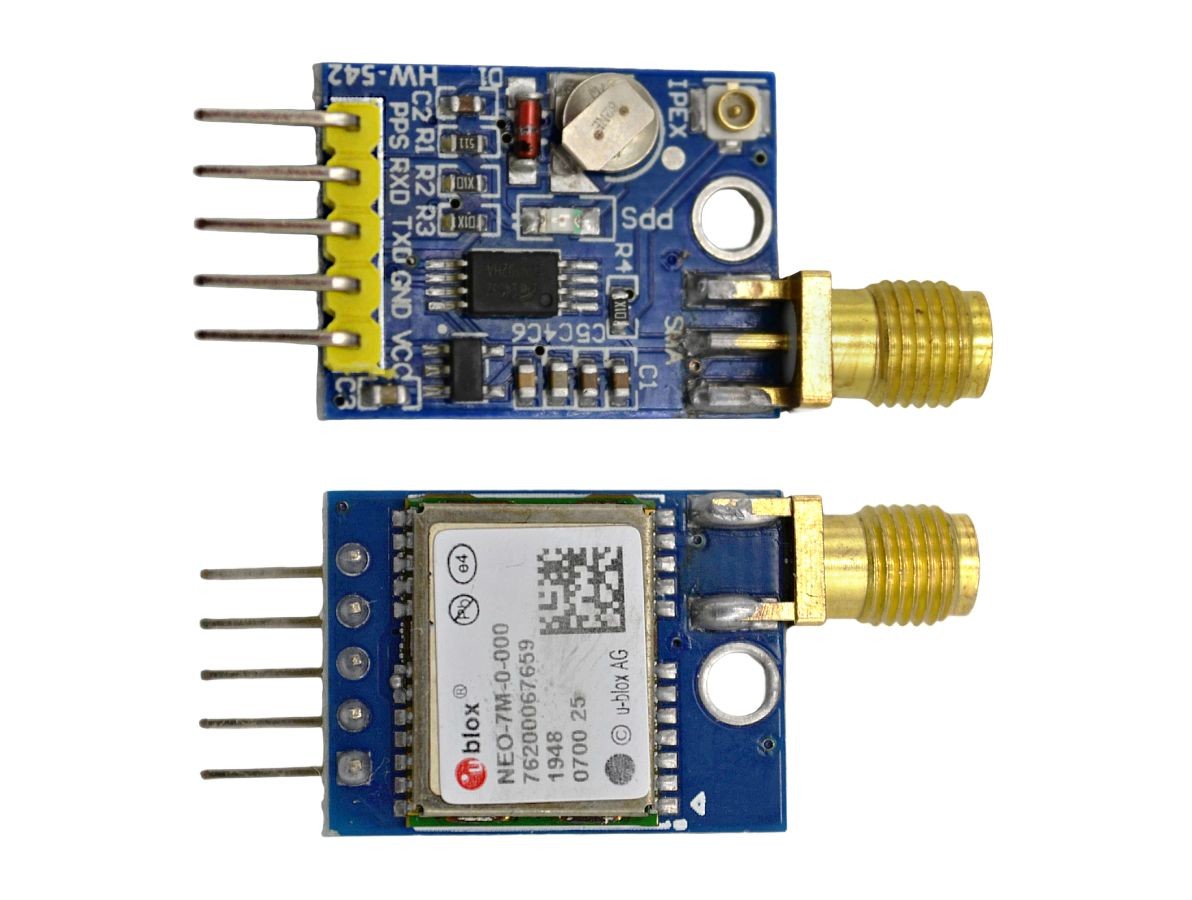

Este modelo já conta com os pinos soldados, facilitando a conexão durante a montagem do projeto. A pinagem disponível inclui VCC, GND, TX, RX e PPS, permitindo tanto a comunicação serial com o microcontrolador quanto o uso do sinal PPS em aplicações que exigem referência precisa de tempo.

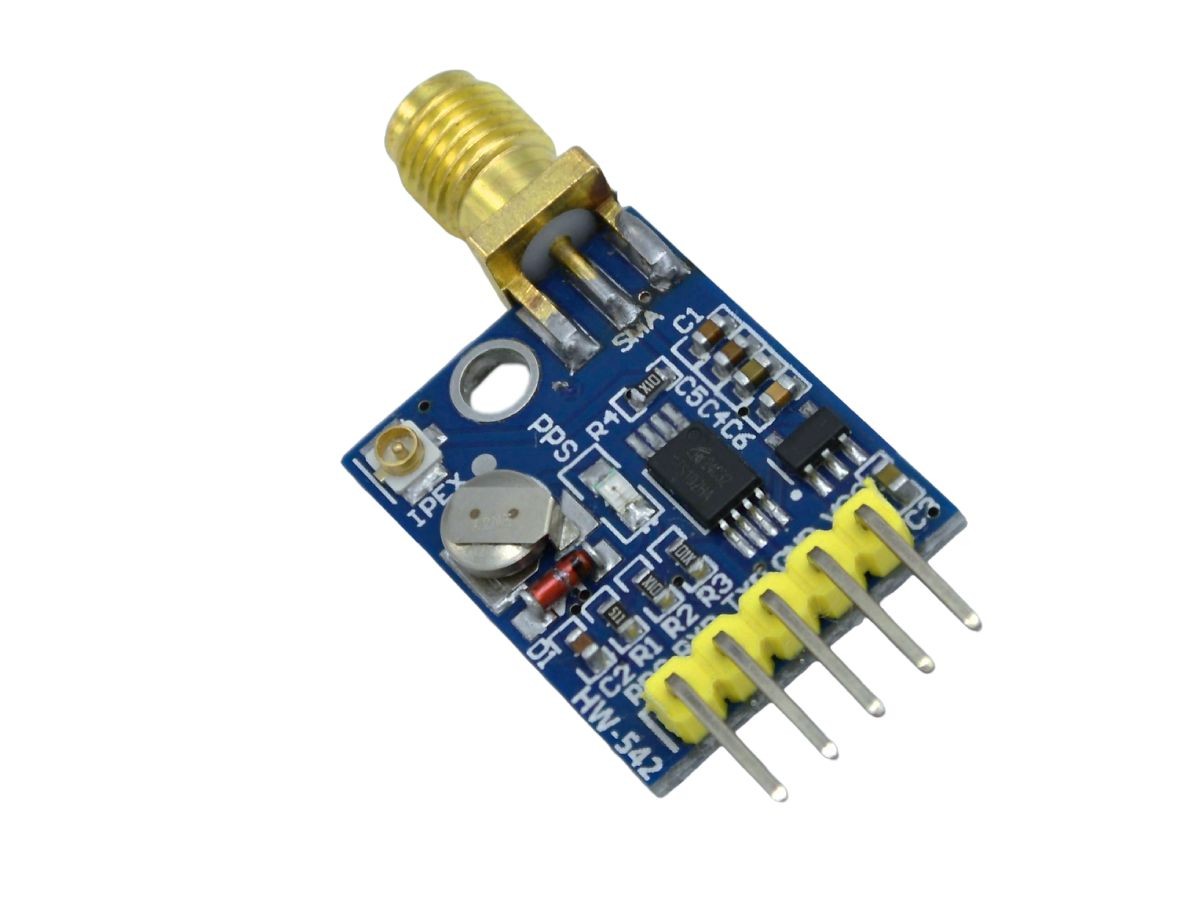

Um dos diferenciais do módulo está na presença dos conectores IPEX e SMA, oferecendo maior flexibilidade para uso com antenas externas compatíveis. Como a antena não acompanha o produto, ela deve ser adquirida separadamente conforme a necessidade do projeto e o tipo de instalação desejada.

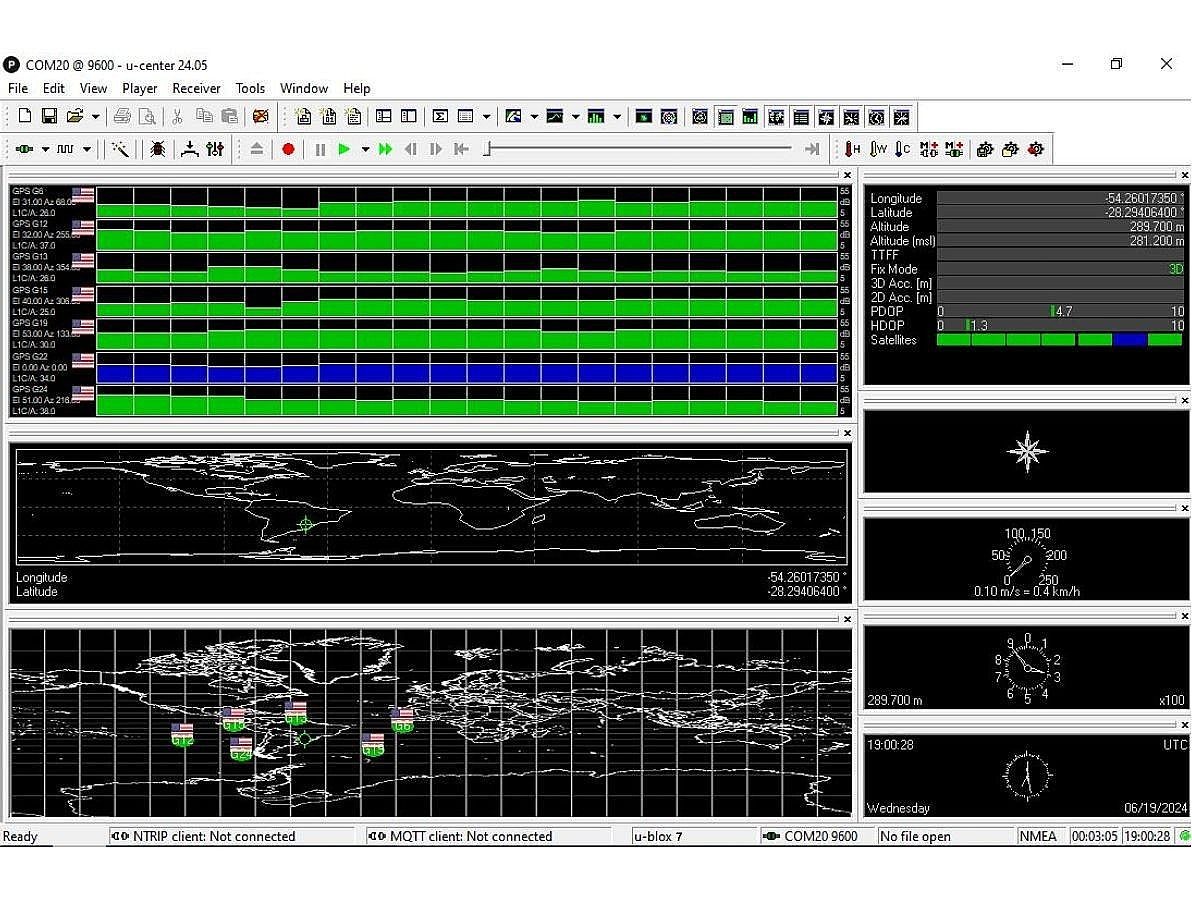

Imagens do Software do Fabricante Ublox para visualização dos dados do GPS NEO-7M (Necessário conversor USB)

O módulo também possui bateria de backup e memória EEPROM interna HK24C32 de 32Kb, utilizadas para auxiliar na manutenção de dados e configurações do receptor GPS. Isso ajuda o módulo a operar de forma mais prática em aplicações recorrentes, reduzindo a necessidade de reconfiguração constante e contribuindo para partidas mais rápidas em determinadas condições.

O LED indicador do módulo está relacionado ao sinal PPS (Pulse Per Second), utilizado pelo GPS como referência de tempo. Quando o módulo está em funcionamento e com sinal válido dos satélites, esse LED tende a piscar em intervalos regulares, facilitando a identificação visual do status de operação.

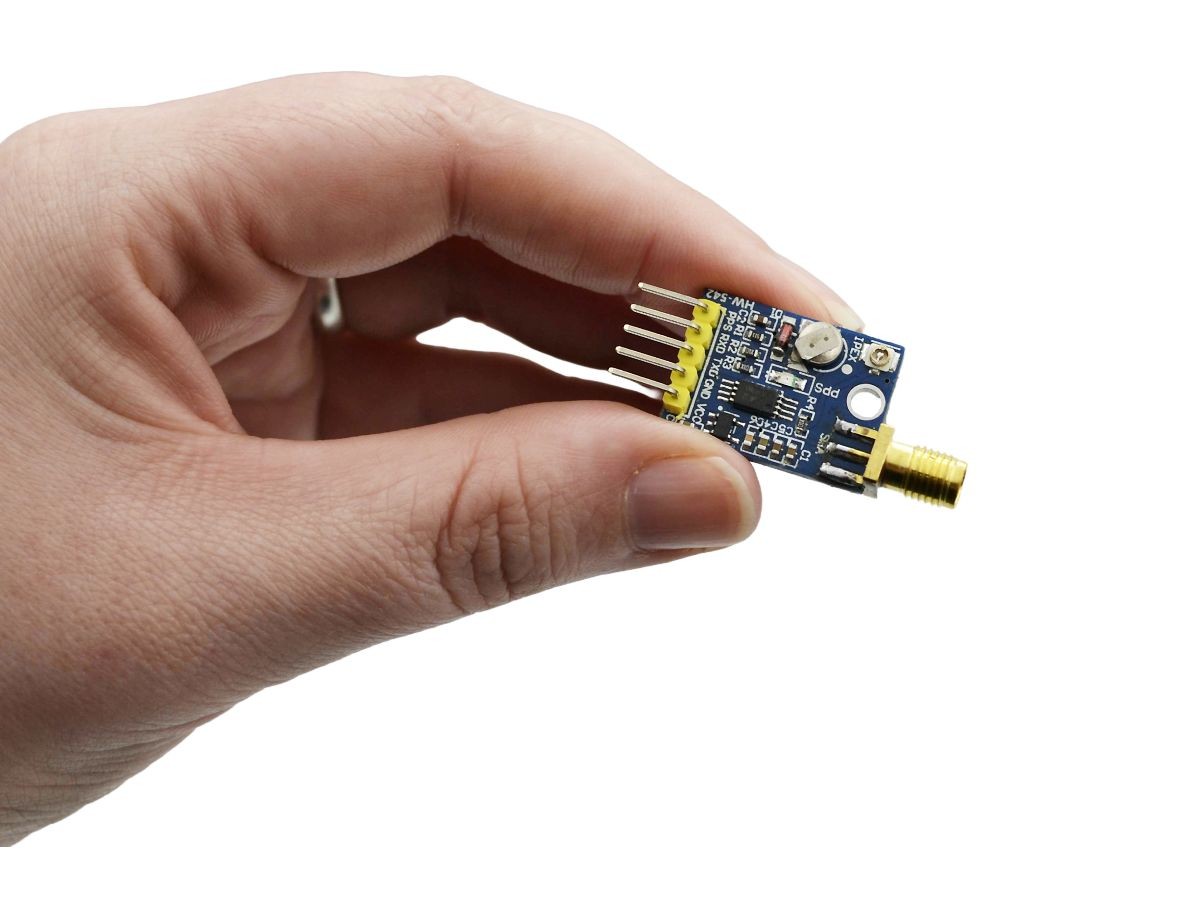

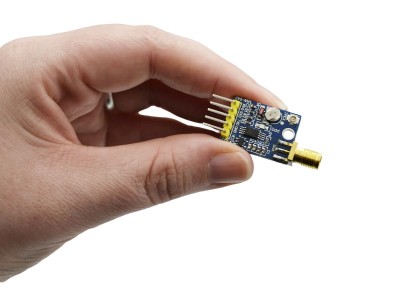

Por seu tamanho reduzido, o GPS Mini NEO-7M é ideal para aplicações embarcadas em projetos aéreos e terrestres, como rastreadores, drones, robótica móvel, sistemas de telemetria, automação veicular, equipamentos portáteis e monitoramento de objetos ou dispositivos em campo.

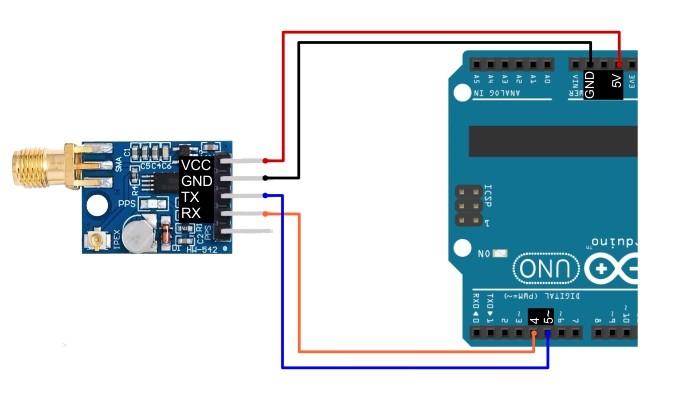

Conexões Arduino com Módulo GPS Mini NEO-7M

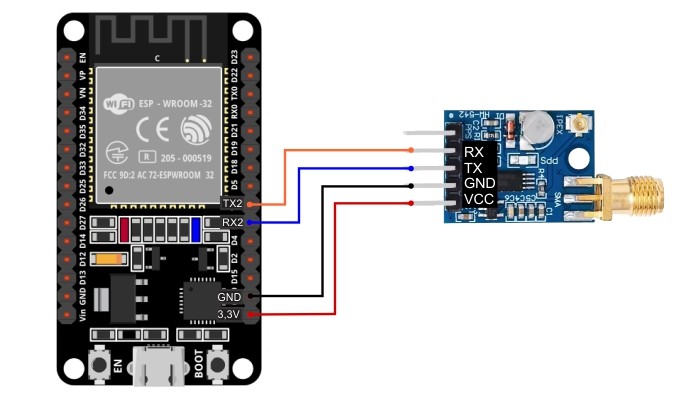

Conexões ESP32 30P com Módulo GPS Mini NEO-7M

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
