O Anemômetro + Indicador de Direção do Vento SVDV10 é uma solução eletrônica simplificada que reúne em um único produto dos itens essenciais para monitoramento em estações meteorológicas, possibilitando definir com precisão a velocidade e a direção que o vento está soprando em tempo real via Arduino ou outro microcontrolador.
Esse tipo de dispositivo é especialmente utilizado para a construção de estações meteorológicas ou de monitoramento da direção do vento e da velocidade em áreas de proteção ambiental, portos, aeroportos, áreas agrícolas, entre outros ambientes.

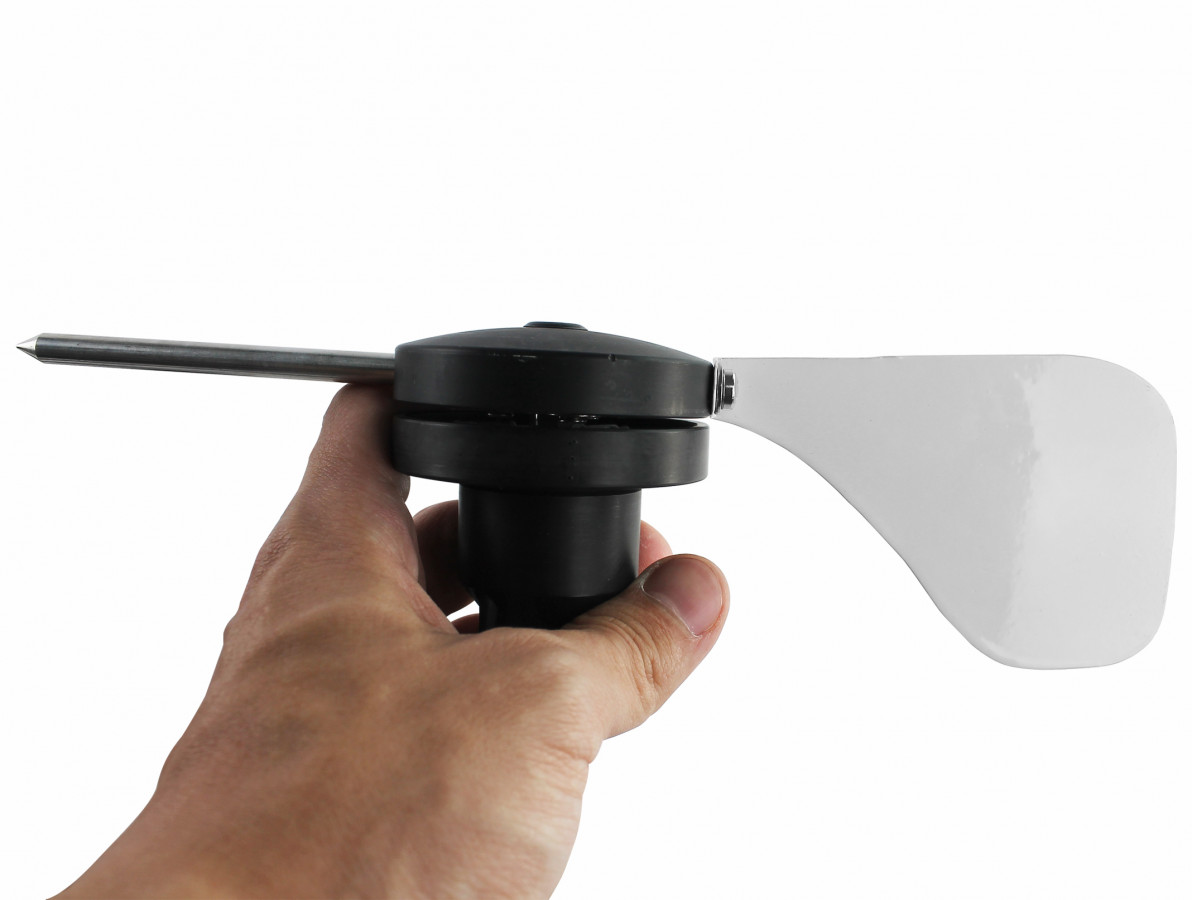

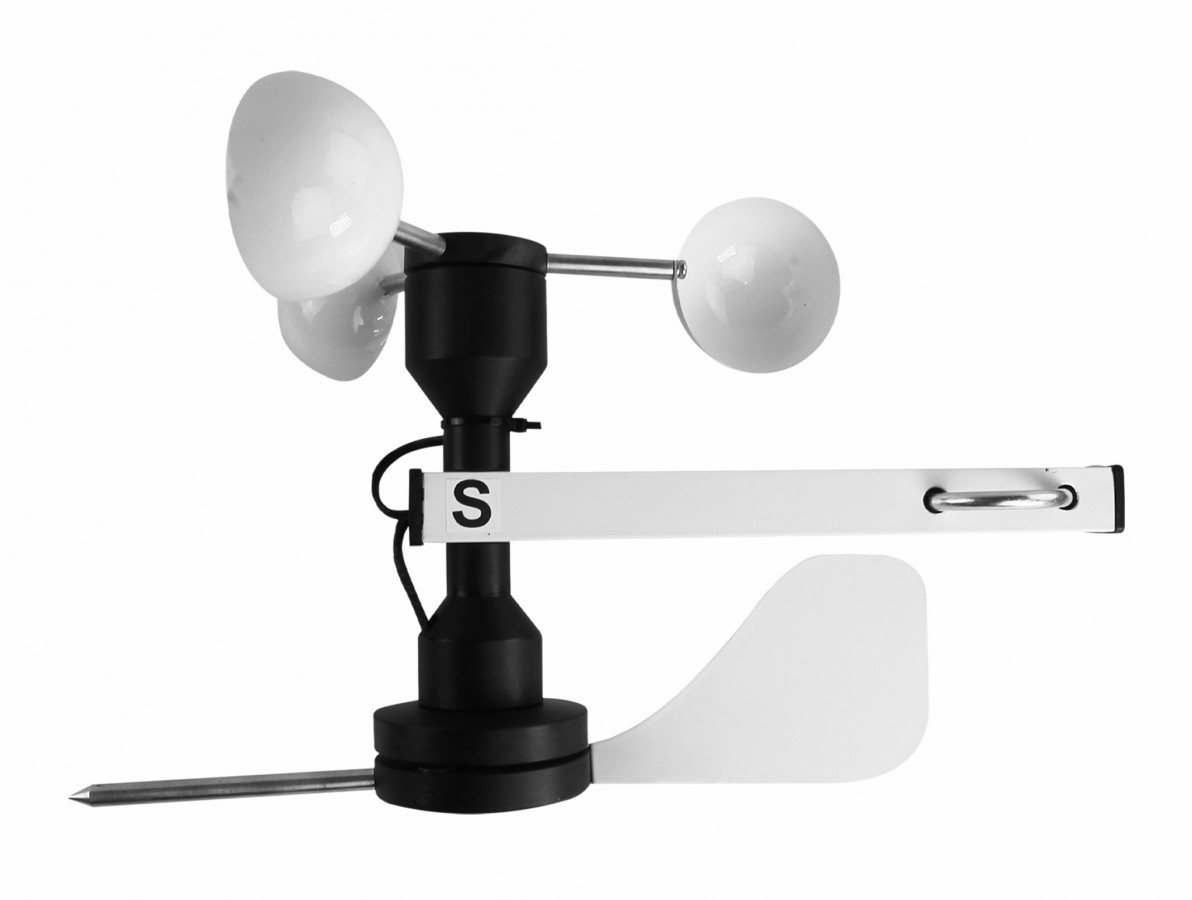

O Anemômetro para Arduino + Indicador de Direção do Vento SVDV10 conta em uma lado com um tipo de “biruta”, a qual possui internamente um conjunto de 8 sensores (reed com resistores), onde cada um está posicionado em uma localização diferente, apresentando valores de resistências diferentes para cada posição, sendo que estão instalados nas seguintes posições: N - 0°, NE - 45° , E - 90° , SE - 135° , S - 180° , SO - 235°, O - 270° e NO - 315°.

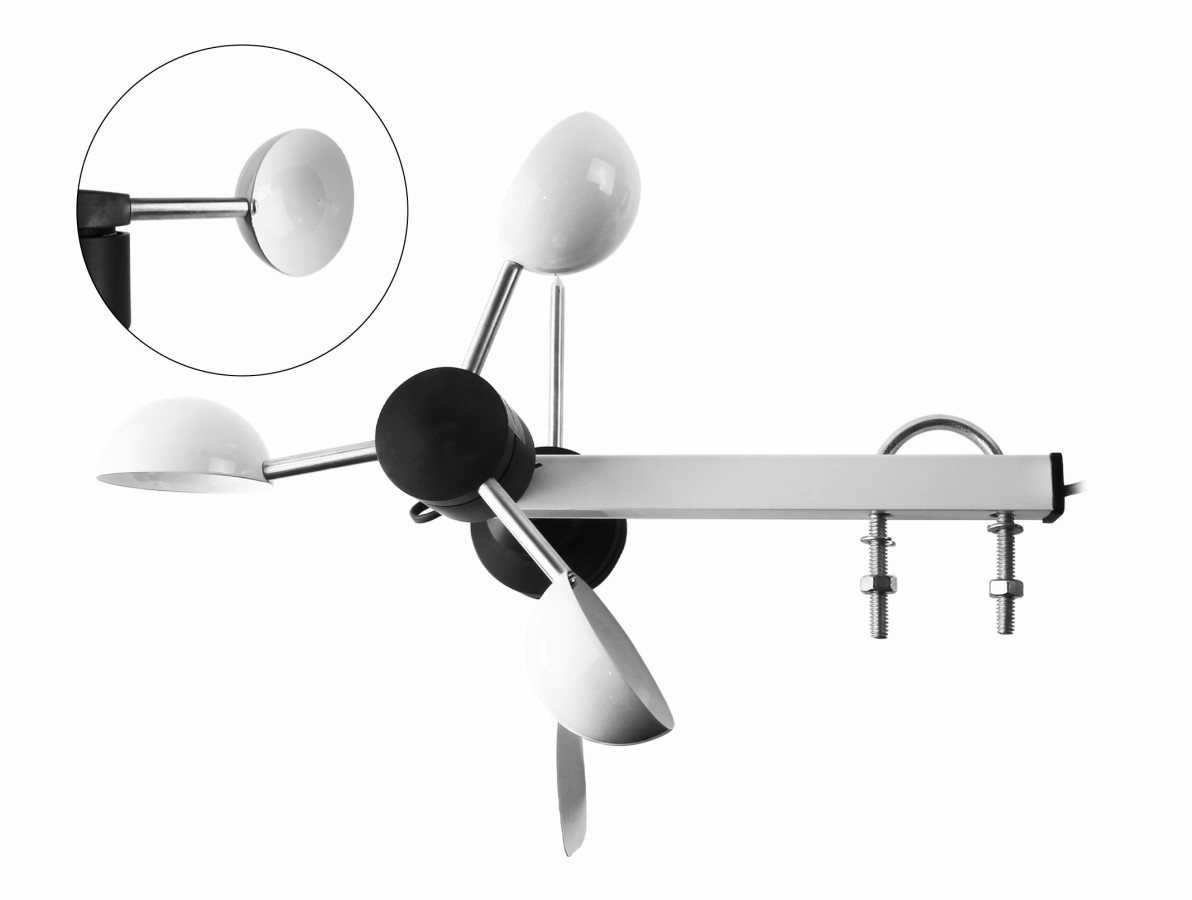

Já na outra extremidade, apresenta um medidor de velocidade do vento do tipo caneca, conseguindo fazer a leitura da velocidade do vento de 0 a 33,33 m/s, isso mesmo, a velocidade do anemômetro é de até incríveis 120 km/h. Além disso, é construído em alumínio e plástico resistente, possuindo eixo com rolamento lacrado, além de contar com sensor resistivo lacrado, de forma a evitar danos relativos a intempéries.
A função de um anemômetro é medir a velocidade do vento de forma precisa em determinado local, permitindo verificar as condições climáticas e previsões do tempo quando em conjunto com outros equipamentos.
Para fazer um anemômetro com Arduino será preciso adquirir um modelo já pronto como o SVDV10, pois somente assim seu projeto vai atingir valores estáveis durante as medições e suportar condições climáticas mais severas, fazendo a devida comunicação por meio das portas do microcontrolador.
Já para medir a velocidade do vento com Arduino será preciso utilizar um código de programação e junto a IDE Arduino fazer os devidos ajustes, assim será possível acompanhar os dados na serial ou mesmo em um display. Abaixo está disponível para download todo material base necessário para o funcionamento do anemômetro.

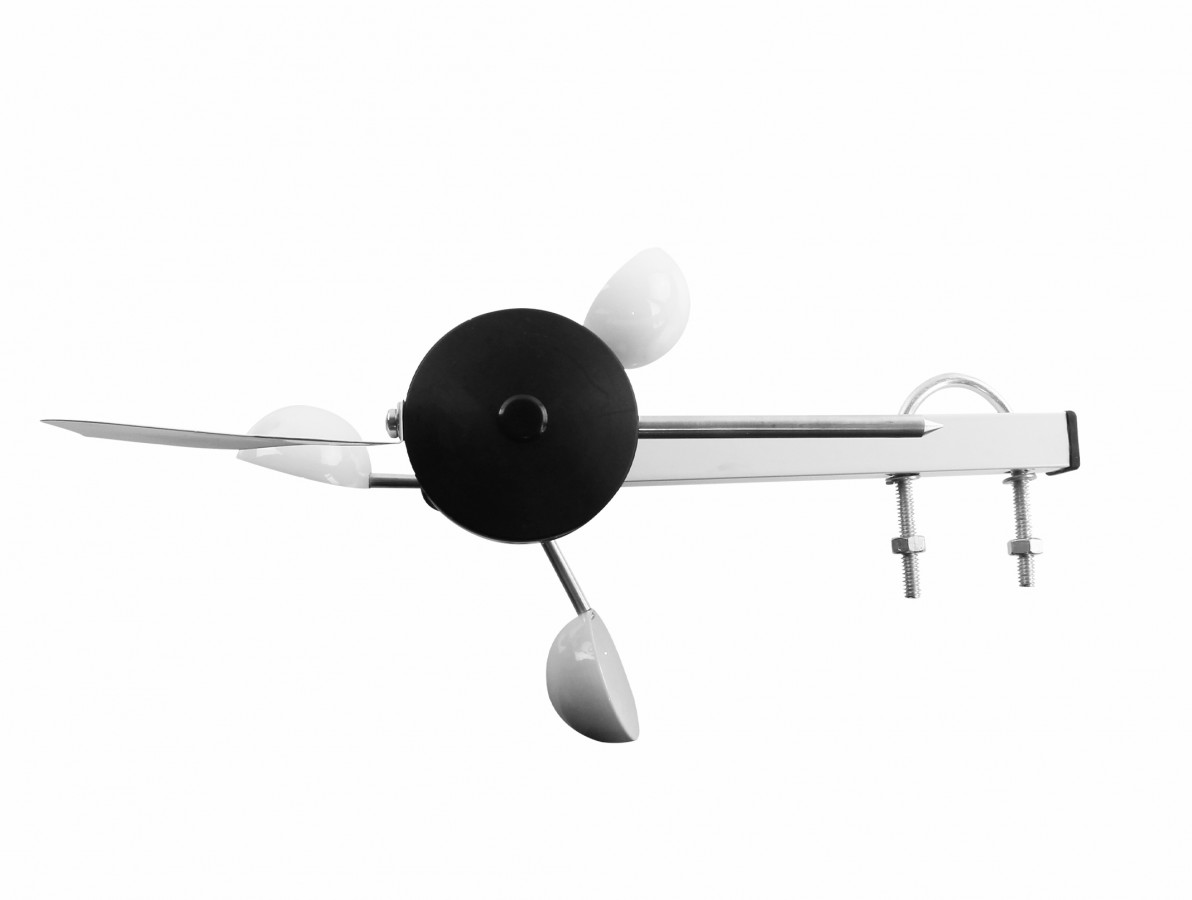

Permite fixar um tubo de até 35mm em seu suporte para fixação.

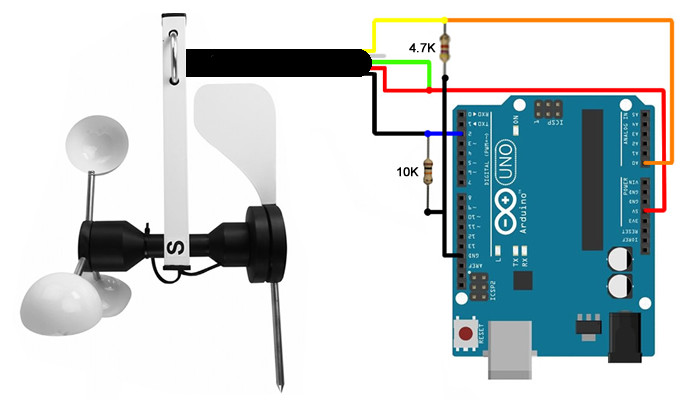

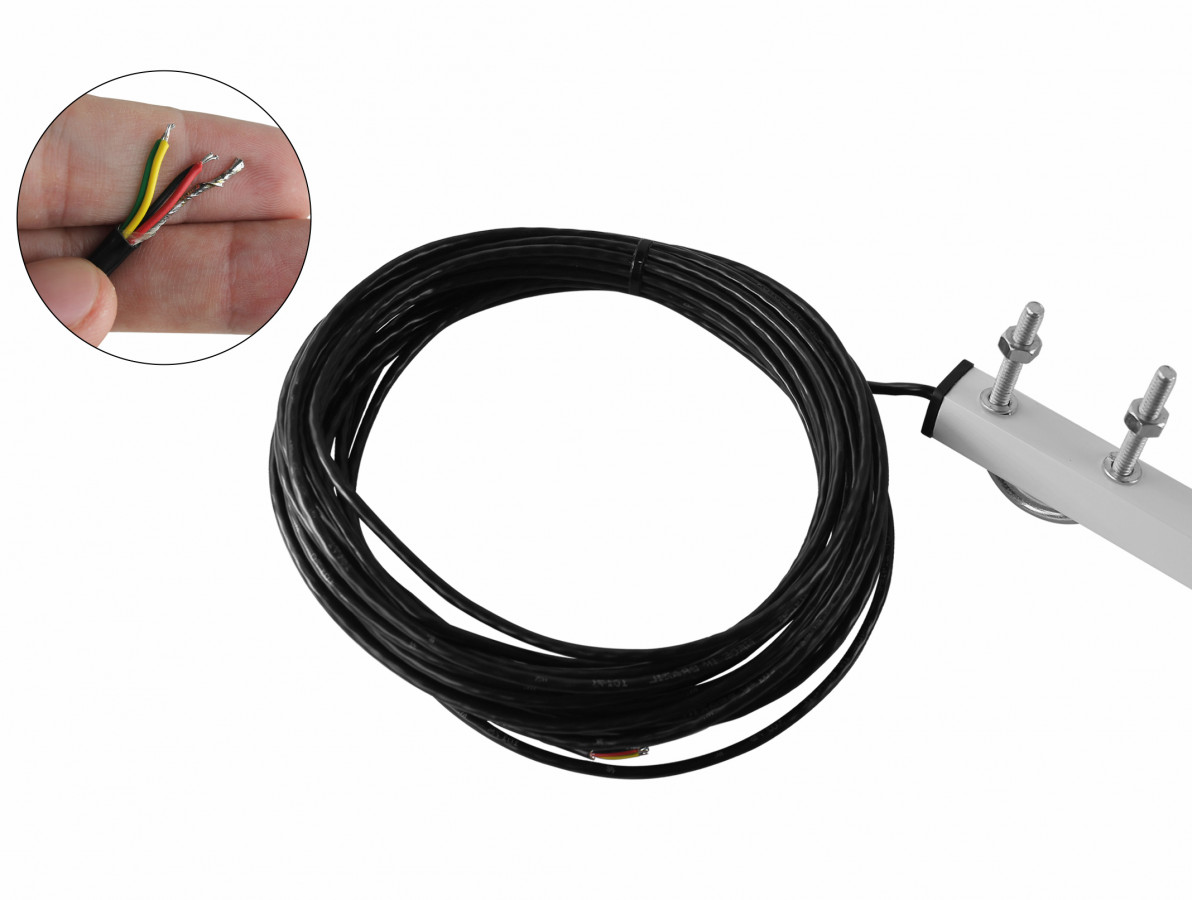

A conexão do Anemômetro Arduino + Indicador de Direção do Vento SVDV10 junto à controladora é feita de forma separada contando com 4 fios de conexão. Para o indicador de direção vento utilize a malha e o fio amarelo, já para o anemômetro utilize os fios vermelho e preto na conexão.
![Conexão Anemômetro Arduino com Indicado de Direção do Vento - [1030225]](https://www.usinainfo.com.br/1030225-infografico/anemometro-indicador-de-direcao-do-vento-para-estacao-meteorologica-svdv10.jpg "Conexão Anemômetro Arduino com Indicado de Direção do Vento - [1030225]")
Conexão Anemômetro Arduino + Indicador de Direção do Vento SVDV10
| Modelo | SVDV10 |
|---|---|
| Material | Alumínio e Plástico Resistente |
| Tensão de trabalho | 5V DC |
| Tipo | Analógico (Indicador) / Digital (Anemômetro) |
| Medição máx. | 120 Km/h |
| Alta sensibilidade, inicia em 0,9 Km/h (0,25m/s) | |
| Giro | 360° |
| Precisão | ~95% |
| Temperatura de trabalho | -40C ~ 80C |
| Diâmetro do copo | 50mm |
| Diâmetro máximo tubo para fixação | 35mm |
| Comprimento do Fio | ~5m |
| Comprimento do suporte | ~20cm |
| Dimensões totais (CxLxA) | ~30x18x18cm |
| Peso | 505g |
Comentários
Olá. Qual a precisão da direção eólica, em específico? (suponho que os 95% sejam referentes à velocidade)
Boa tarde!
O fabricante não informa qual seria a precisão para a direção estabelecida, que também iria variar pelo posicionamento do anemômetro.
Mas ele informa que ela captura 8 pontos (N, NE, E, SE, S, SO, O, NO), com espaçamento entre cada direção de 45°.
Tem previsão de quando chega?
Dentro de uns 15 dias devemos ter novamente em estoque.
