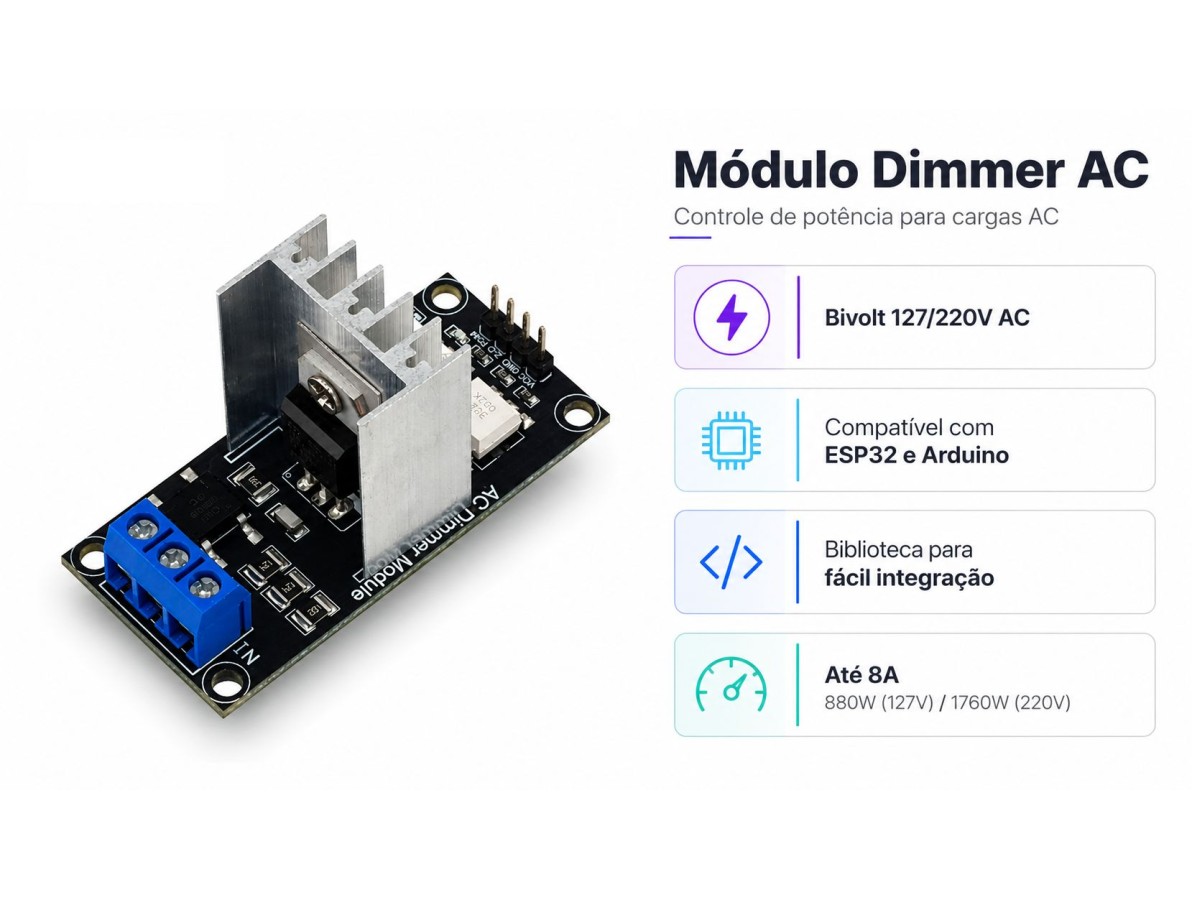

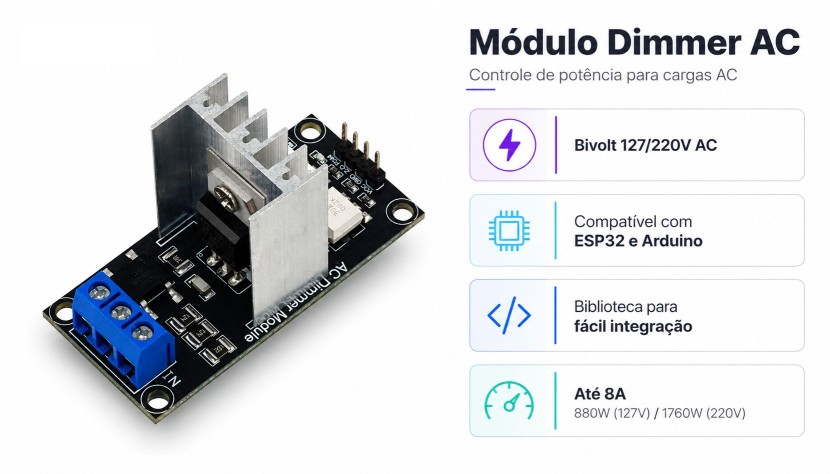

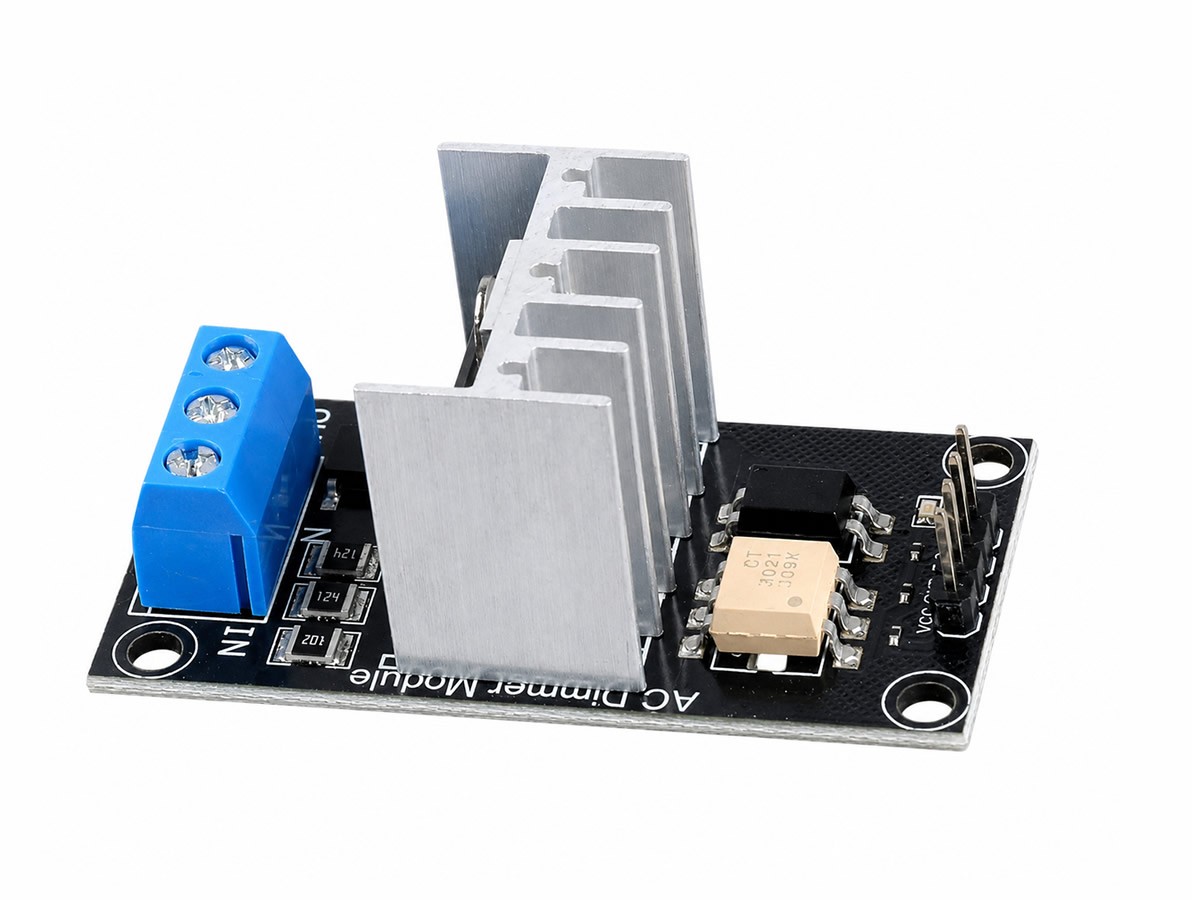

Módulo Dimmer 3,3V/5V RD-8A com Zero Cross Bivolt 127V/220V

O Módulo Dimmer 3,3V/5V RD-8A com Zero Cross Bivolt 127V/220V é indicado para controlar a potência entregue a cargas em corrente alternada, permitindo variar a intensidade de lâmpadas incandescentes, lâmpadas LED dimerizáveis compatíveis, lâmpadas halógenas, resistências de aquecimento e outras cargas compatíveis com controle por TRIAC.

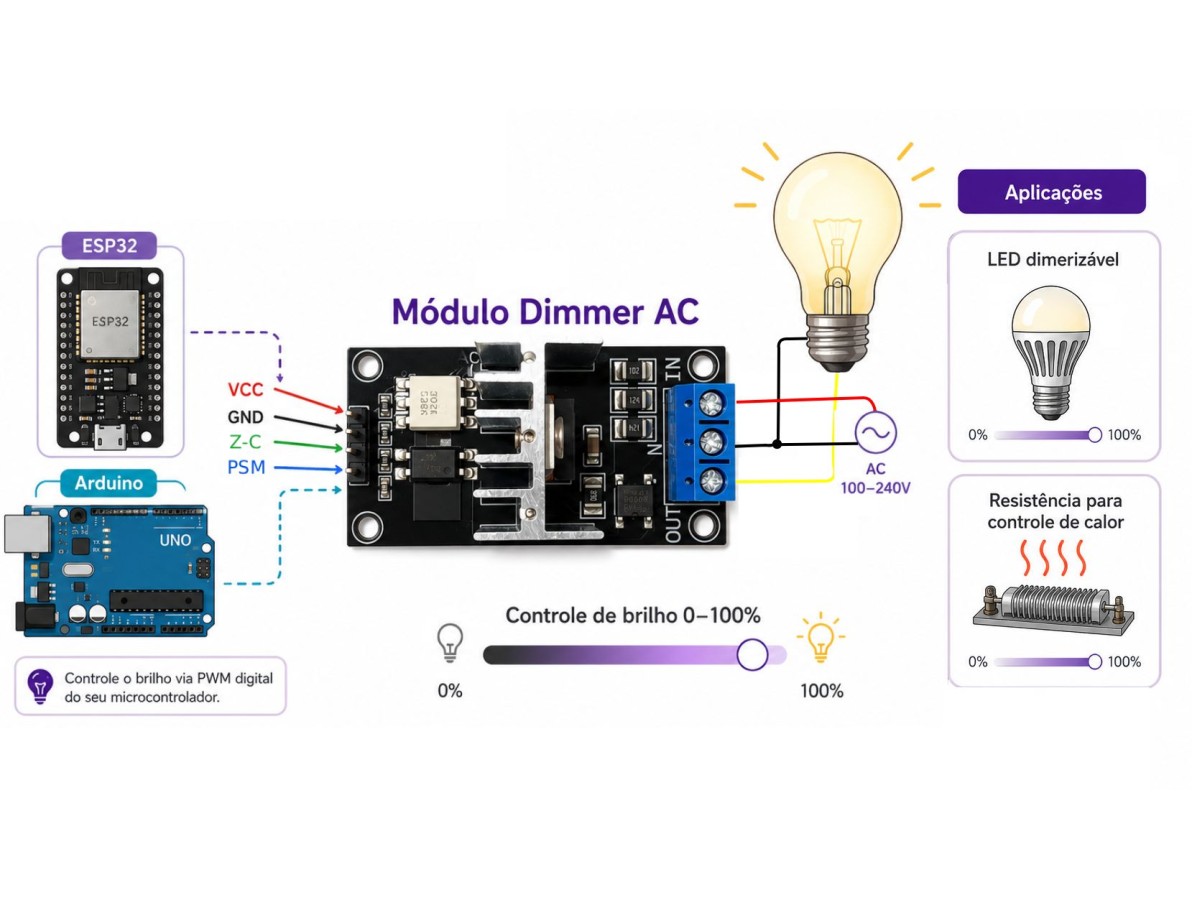

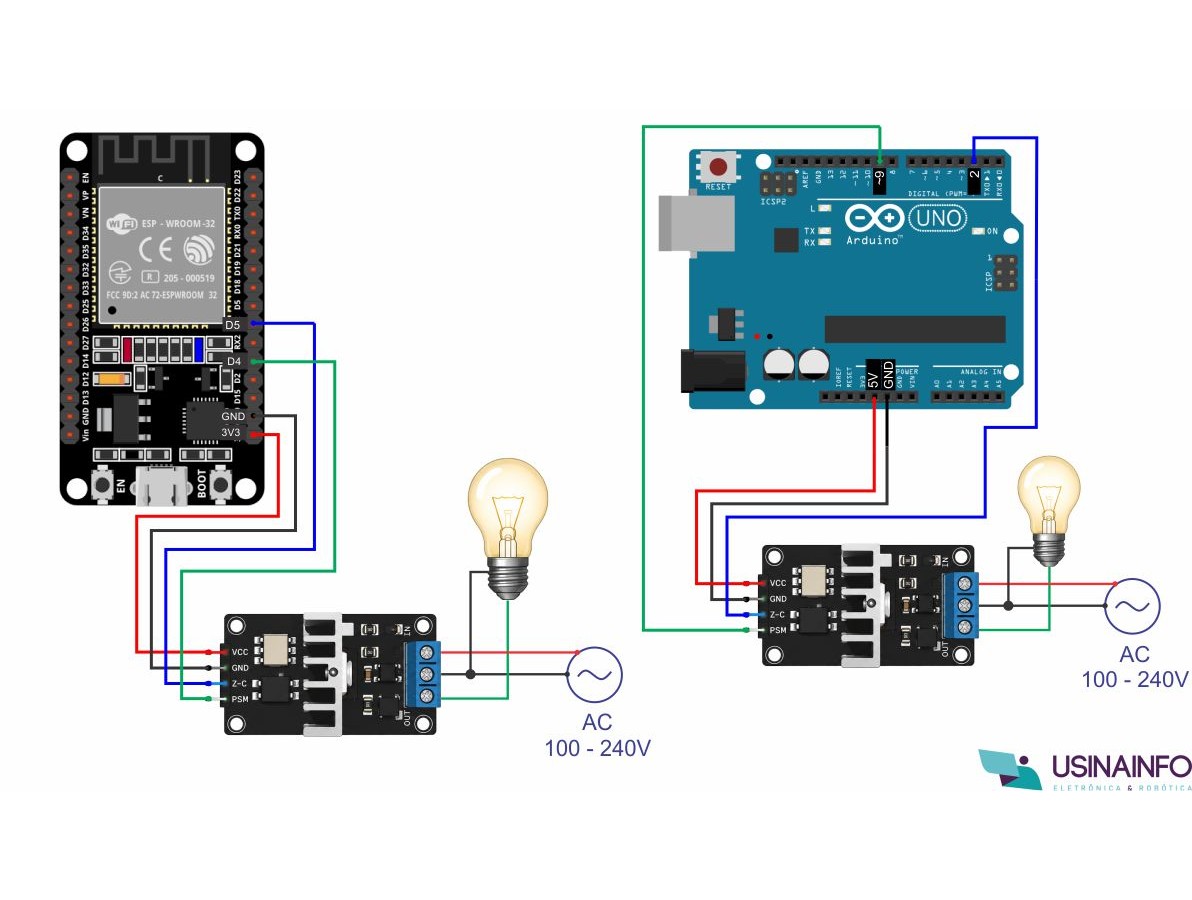

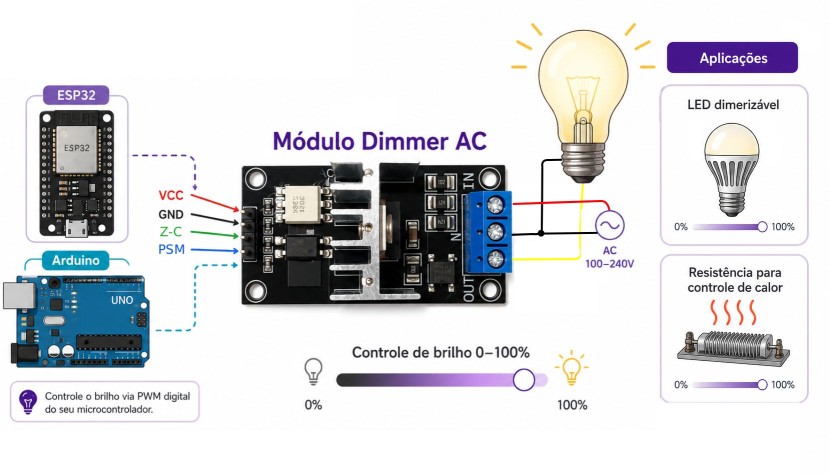

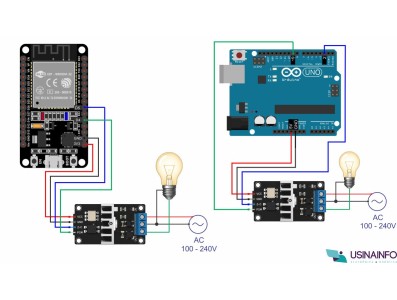

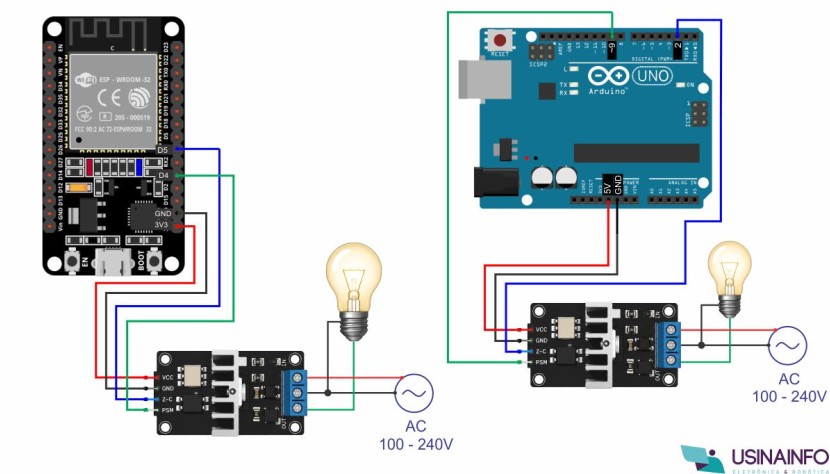

Seu funcionamento é baseado no controle por corte de fase. O módulo detecta a passagem da tensão AC pelo ponto zero através do pino ZC (Zero Cross) e envia essa informação ao microcontrolador. A partir disso, o Arduino, ESP32, ESP8266, STM32 ou outro controlador compatível envia o sinal de disparo pelo pino PSM/DIM, definindo o momento em que o TRIAC será acionado em cada semiciclo da rede.

Uma das principais vantagens deste modelo é a compatibilidade com lógica 3,3V e 5V, permitindo o uso tanto com placas Arduino tradicionais quanto com controladores modernos como ESP32 e ESP8266. Isso facilita a integração em projetos de automação residencial, controle de iluminação, controle de aquecimento e sistemas embarcados conectados.

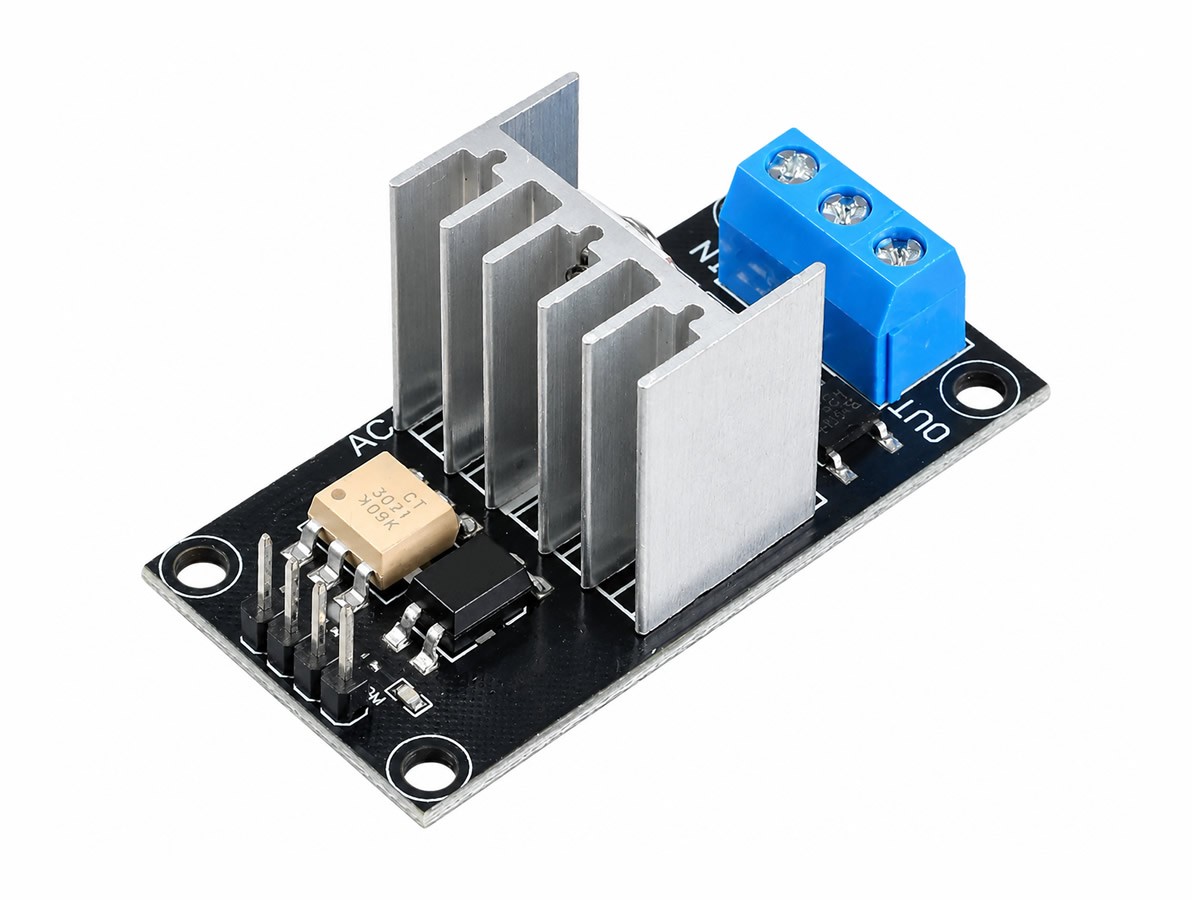

O módulo possui isolamento entre a etapa de alta tensão e a etapa lógica por meio de optoacoplador, aumentando a segurança da interface com o microcontrolador. Mesmo assim, por trabalhar diretamente com tensão da rede elétrica, sua instalação deve ser feita com cuidado, por pessoas capacitadas e respeitando o isolamento, a potência da carga e as normas de segurança elétrica.

Outro diferencial importante é a disponibilidade de biblioteca e exemplos de uso, como a biblioteca RBDDimmer, que facilita a programação do controle de potência em projetos com Arduino, ESP8266, ESP32, STM32 e outras plataformas compatíveis. A biblioteca permite ajustar o nível de potência por software, tornando o módulo mais prático para testes, protótipos e aplicações automatizadas.

Pode ser utilizado em projetos de controle de luminosidade, automação de ambientes, simulação de amanhecer, controle de resistências de aquecimento, bancadas de teste e aplicações onde seja necessário variar a potência de uma carga AC compatível.

ATENÇÃO:

Este módulo trabalha com tensão da rede elétrica. A instalação incorreta pode causar choque elétrico, curto-circuito, incêndio ou danos ao equipamento. Utilize apenas com cargas compatíveis, mantenha isolamento adequado e nunca manuseie o circuito energizado.

O módulo não é indicado para lâmpadas LED comuns não dimerizáveis, lâmpadas fluorescentes/CFL ou equipamentos com fonte eletrônica interna que não aceitem controle por corte de fase.

DÚVIDAS FREQUENTES

Qual a função dos pinos ZC e PSM?

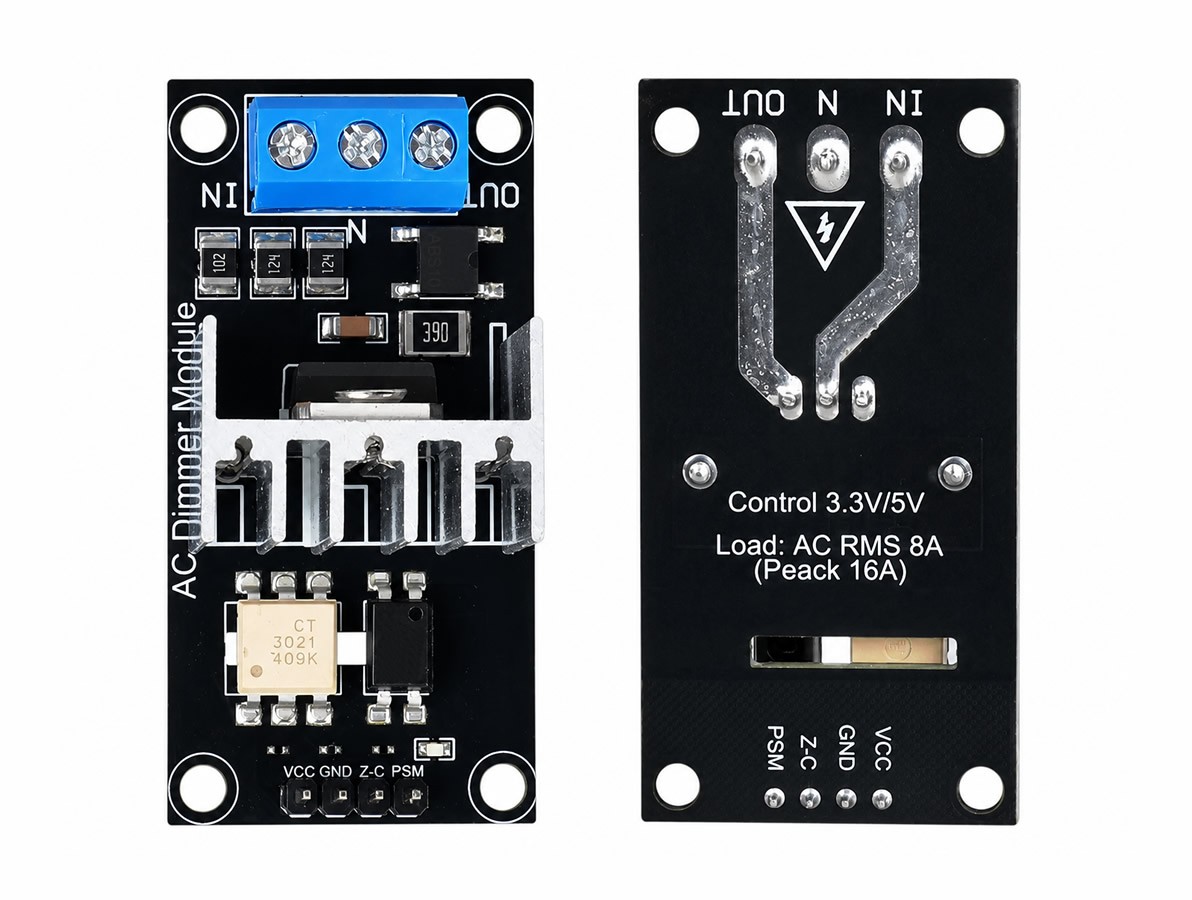

O pino ZC informa ao microcontrolador o cruzamento por zero da rede AC. O pino PSM recebe o sinal de controle para disparar o dimmer e ajustar a potência da carga.

Quais cargas posso controlar?
É indicado para lâmpadas incandescentes, halógenas, LEDs dimerizáveis compatíveis e resistências de aquecimento dentro dos limites do módulo. Não utilize com LED comum, lâmpadas fluorescentes ou cargas que não aceitem dimmer.

Posso controlar motores?
Não é recomendado. Em motores, o controle por dimmer pode causar aquecimento, perda de torque e funcionamento irregular. Para esse uso, utilize um controlador próprio para o tipo de motor.

Preciso de cuidado especial na instalação?
Sim. O módulo trabalha com tensão da rede elétrica. Nunca manuseie o circuito energizado e mantenha as conexões AC bem isoladas.

A lâmpada fica piscando. O que fazer?
No Arduino, recomendamos utilizar o pino 9 para o sinal PSM. Caso esteja usando o exemplo da biblioteca, altere o pino 12 para o 9, pois o pino 12 pode sofrer interferências em algumas placas.
