Módulo ADC DAC PCF8591 YL-40 8 Bits I2C com 4 Entradas, 1 Saída, LDR e NTC

07600
AVISE-ME QUANDO DISPONÍVEL POR:
INFORME SEU E-MAIL
Avise-me quando disponível
Compras institucionaisCNPq, FAPESP, SESI, SENAI, FIESP, universidades, CAPES e outros
Outros Produtos na Categoria [4 Sugestões]

O Módulo ADC DAC PCF8591 YL-40 8 Bits I2C com 4 Entradas, 1 Saída, LDR e NTC é um módulo eletrônico muito eficiente, capaz de fazer a conversão dos pinos analógicos para digitais, permitindo a expansão dos mesmos de formas prática e rápida. Também é capaz de fazer a conversão de modo inverso, ou seja, permite converter sinais digitais em analógico (com ganho).

- Integrado ao Módulo Expansor Conversor AD / DA PCF8591 encontra-se um sensor de luminosidade do tipo LDR (Resistor Dependente de Luz, um Sensor de temperatura COM termistor do tipo NTC e um potenciômetro, os quais podem ser utilizados para as mais diversas finalidades em projetos eletrônicos.
- O Expansor Conversor AD / DA PCF8591 é amplamente mais utilizado em projetos que demandam maior número de portas analógicas do que as disponíveis, vindo a permitir a integração com maior número de sensores eletrônicos.

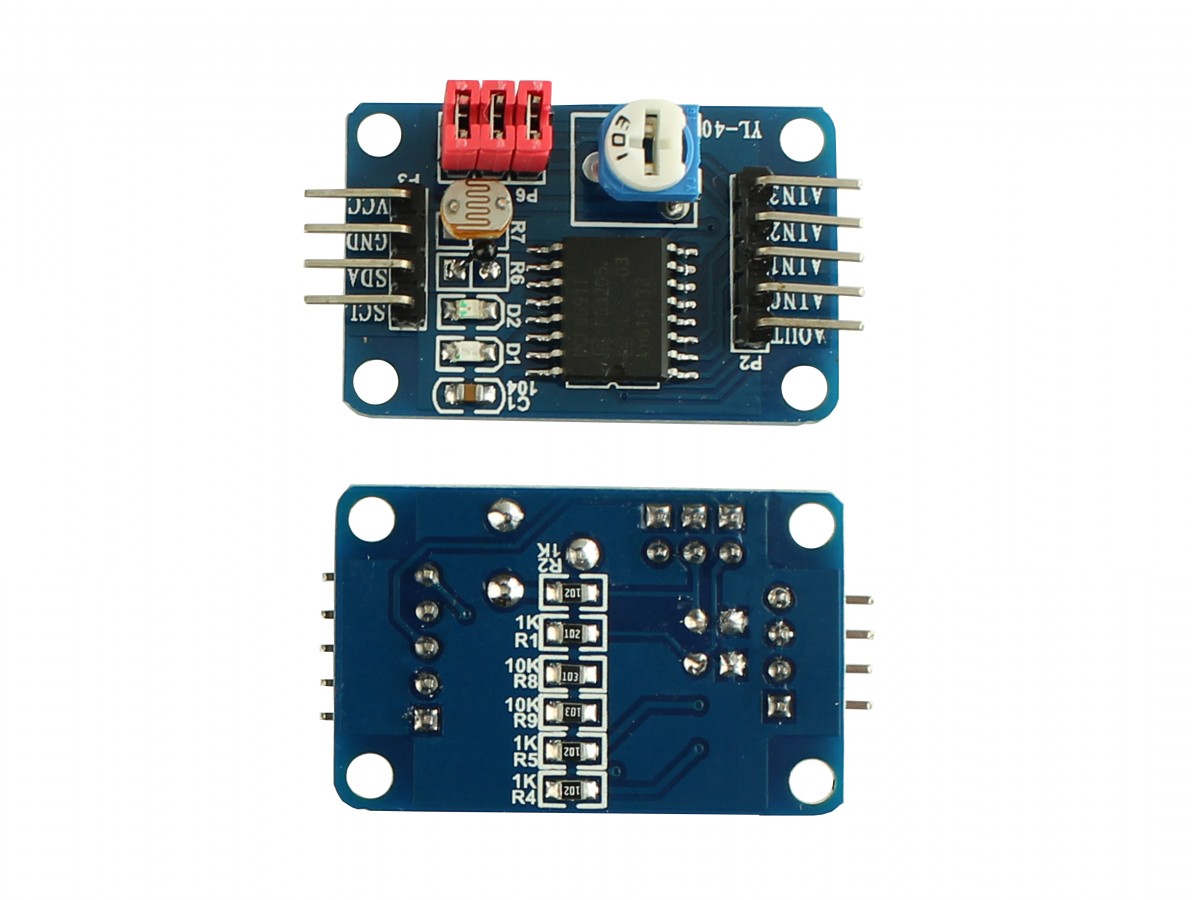

- Entre as portas aparecem: AIN0 entrada analógica 0, AIN1 entrada analógica 1, AIN2 entrada analógica 2, AIN3 entrada analógica 3 e AOUT saída analógica, contando com uma série de jumpers para ativação do sensores e do potenciômetro integrado na placa, os quais apresentam-se da seguinte forma: P4 - seleciona termistor na entrada analógica 1, P5 - seleciona LDR na entrada analógica 2 e P6 - seleciona o potenciômetro (0 - 5V) na entrada analógica 3.
- Uma informação importante a ser observada na utilização do Expansor Conversor AD / DA PCF8591 é que para evitar curtos na placa, quando os jumpers estiverem no modo fechado, não pode-se conectar nenhum sinal de tensão na respectiva porta analógica, onde a entrada 3 exige maior cuidado, já que o potenciômetro já possui sinal de tensão.

Características

  • Expansor Conversor AD / DA PCF8591
  • Expansor AD / DA
  • Conversor AD / DA
  • Conversor Analógico Digital
  • Conversor Digital Analógico
  • Sensor de temperatura integrado
  • Sensor de Luz LDR integrado
  • LEDs de status
  • Ideal para projetos que demandam maior número de portas analógicas

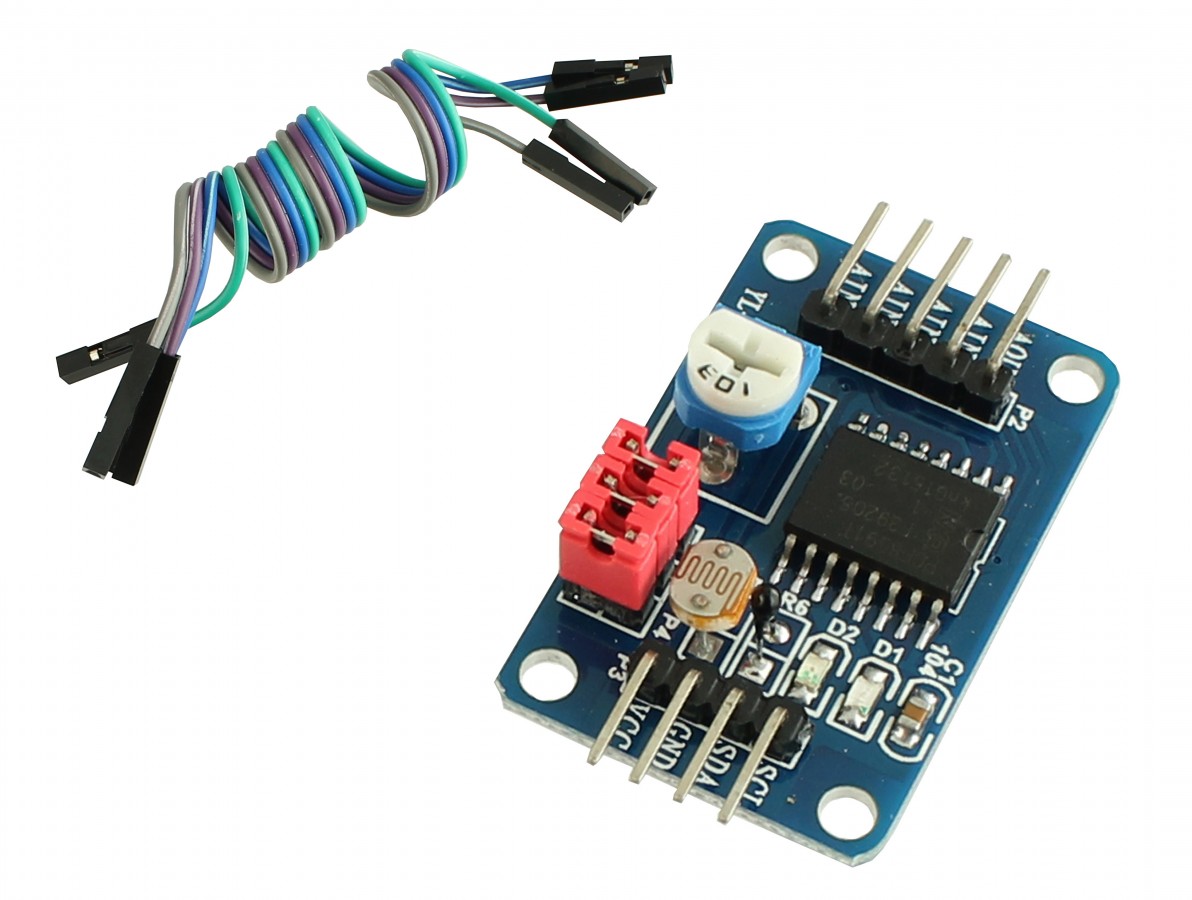

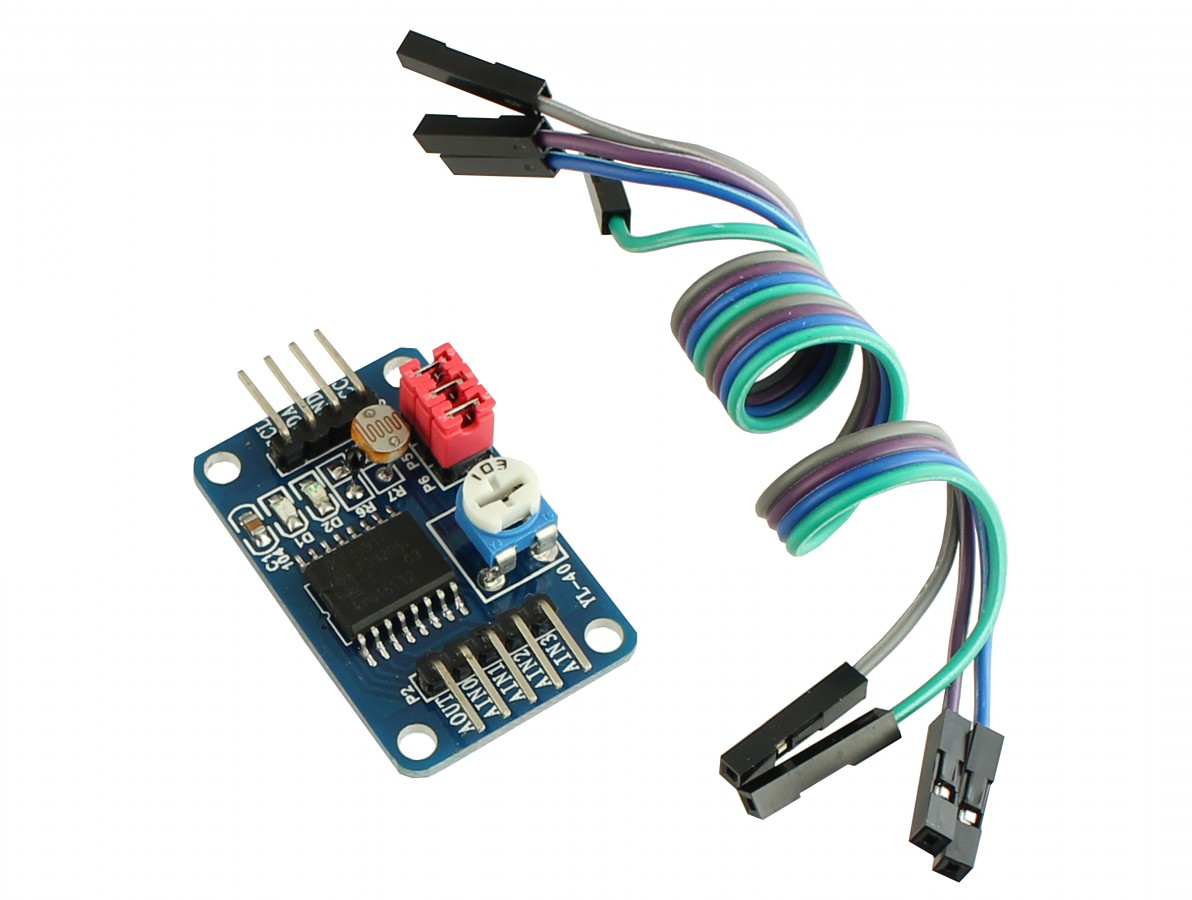

  • Acompanha 4 jumpers fêmea x fêmea
  • Datasheet PCF8591: Download AQUI

Ficha técnica

ModeloYL-40
CIPCF8591
Tensão de Operação2,5V - 6V
ComunicaçãoI2C I/O
Entradas analógicas4
Saída analógica1
Conversão A/D8bits
Conversão D/Acom ganho
Comprimento do jumper20cm
Dimensões (CxLxE)~36x23x10mm
Peso3g
Peso com embalagem9g
