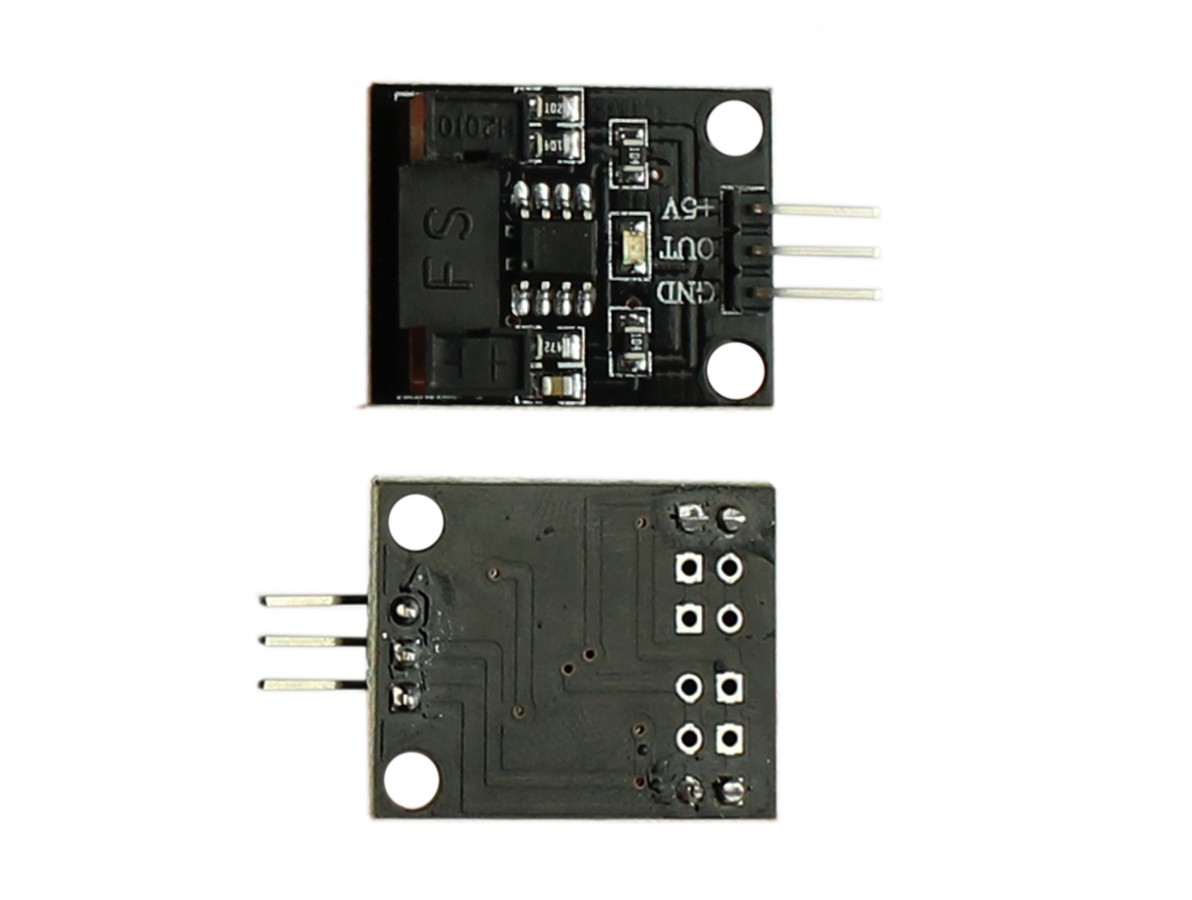

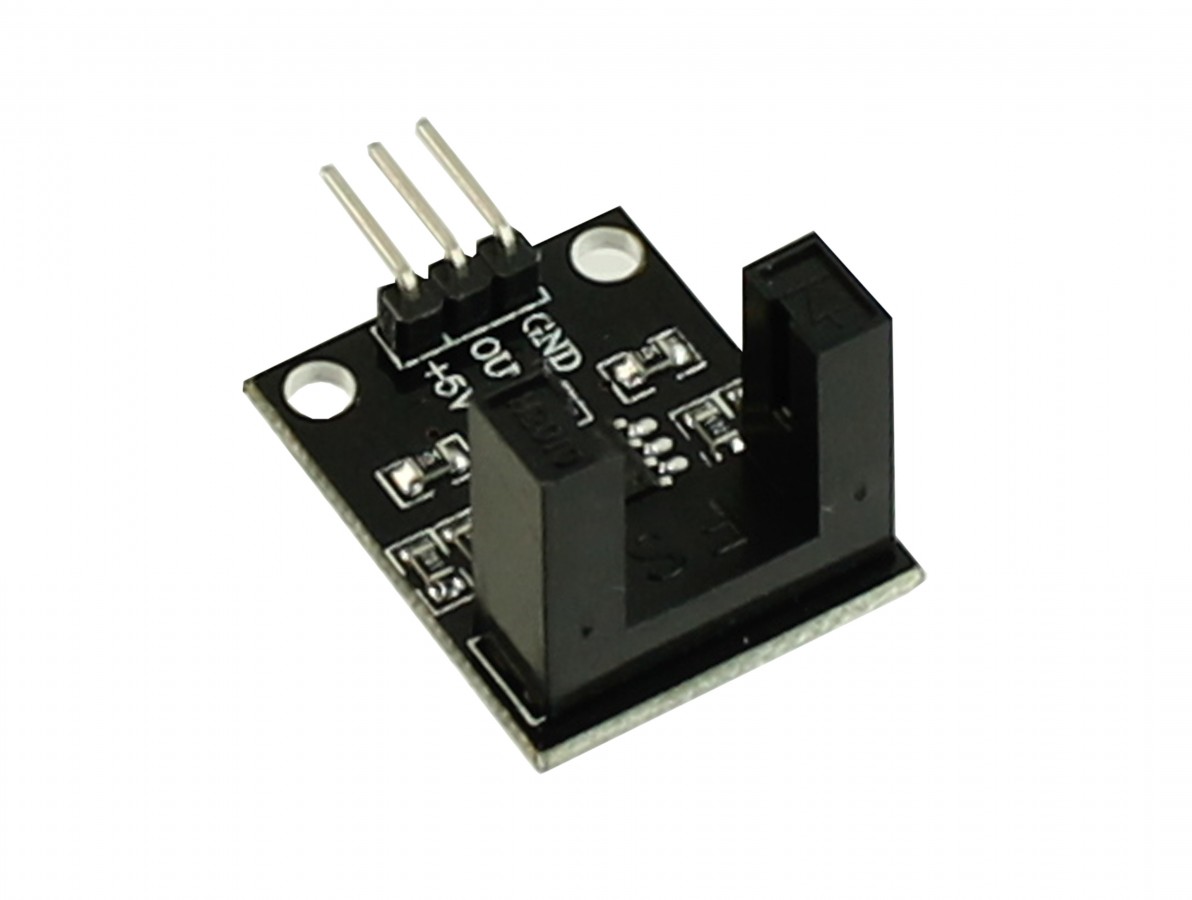

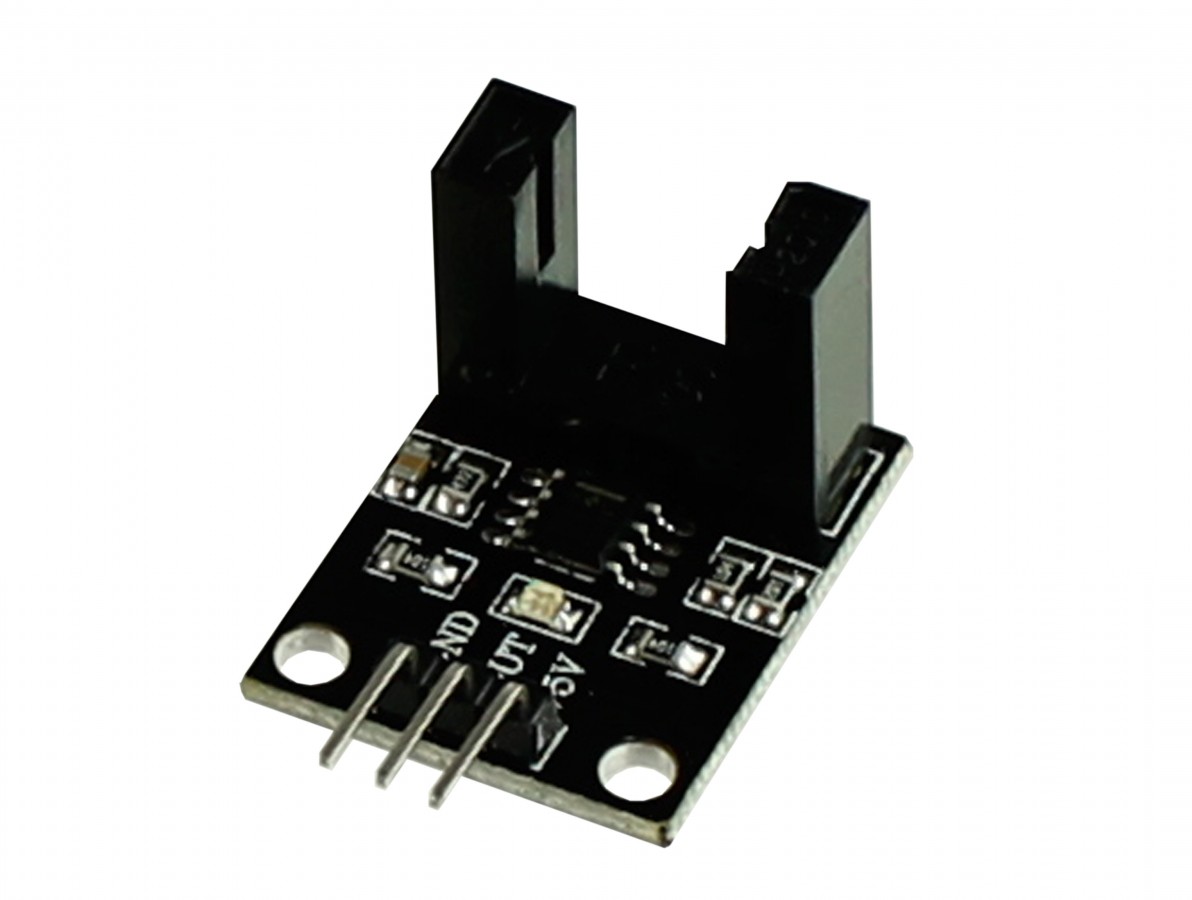

- O Sensor de Contagem ou Chave Óptica é um placa eletrônica pequena, desenvolvida para atuar em conjunto com diversas plataformas de prototipagem, entre elas, Raspberry PI, Arduino, PIC, AVR, ARM, etc.
- A principal função da Chave Óptica é realizar a leitura de discos encoder, uma vez que conta um emissor e um receptor infravermelho em suas extremidades.
- Discos encoder são pequenos discos utilizados em diversos dispositivos, como, impressoras, projetos industriais, eletrônicos, robóticos, etc., que servem para definir a velocidade de deslocamento de determinado objeto ou engrenagem.
- Entretanto, para que estas informações sejam reconhecidas pelo usuário, é indispensável a presença do Sensor de Contagem para discos encoder. Com ele será possível estimar a velocidade ou o giro de determinada peça, de modo a realizar comandos específicos, como deslocamentos determinados.
- A Chave Óptica emite um feixe de luz infravermelha imperceptível à visão humana, quando esta feixe é rompido pelas listras ou perfurações do disco encoder, o sistema microcontrolador, se programado, estará ciente da distância, velocidade e posição de movimentação, por exemplo, de um robô em forma de carrinho, engrenagens de impressoras, etc.
CARACTERÍSTICAS:
- Sensor de Contagem;
- Sensor de Velocidade;
- Chave óptica;
- Leitor de discos encoder;
- Composto por um emissor e um receptor;
- Emite um feixe de luz infravermelha;
- Compatível com Arduino, Raspberry PI, PIC, ARM, AVR, etc.
ESPECIFICAÇÕES:
- Chip principal: LM393;
- Espaço entre leitores: 10mm.
- Tensão de funcionamento: 5V DC;

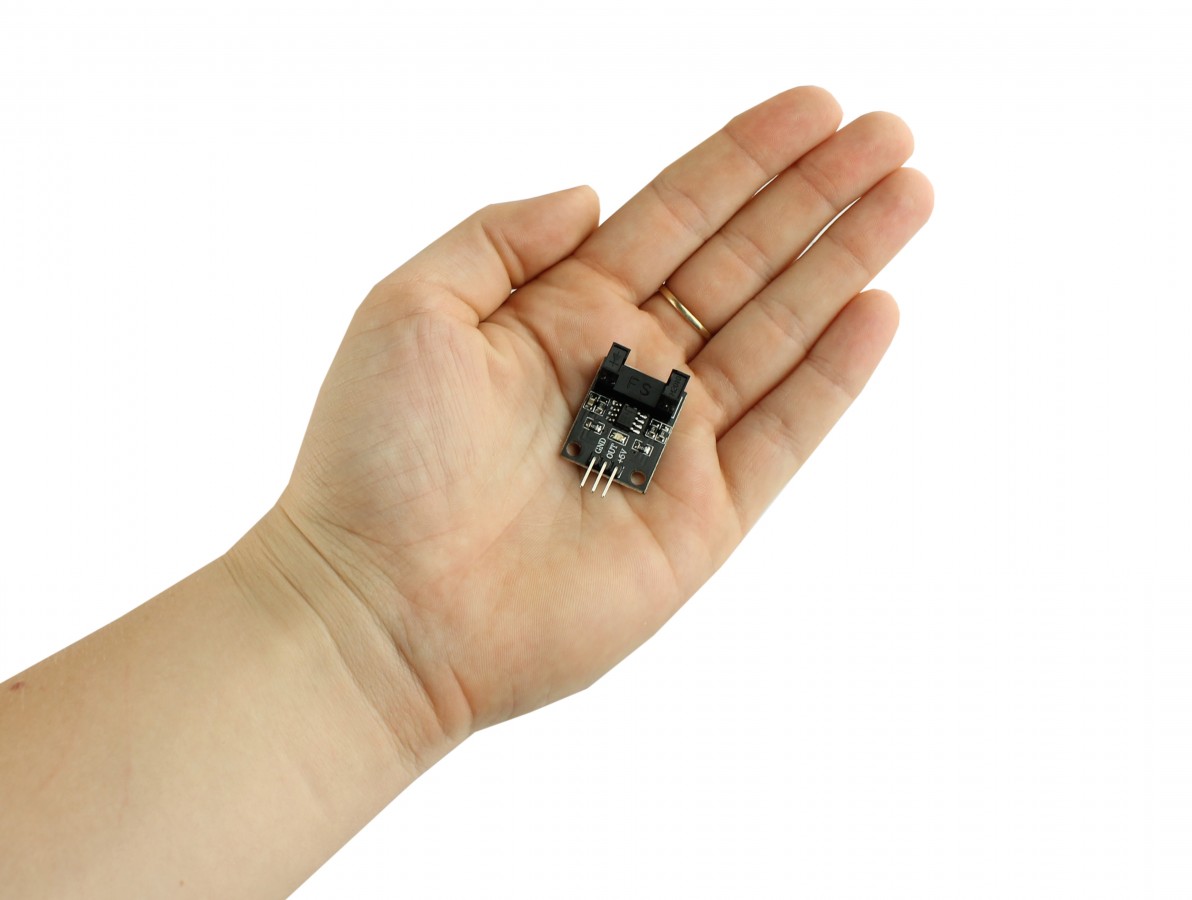

- Dimensões (CxLxA): 23x20x17mm;
- Peso com embalagem: 2,6g.
