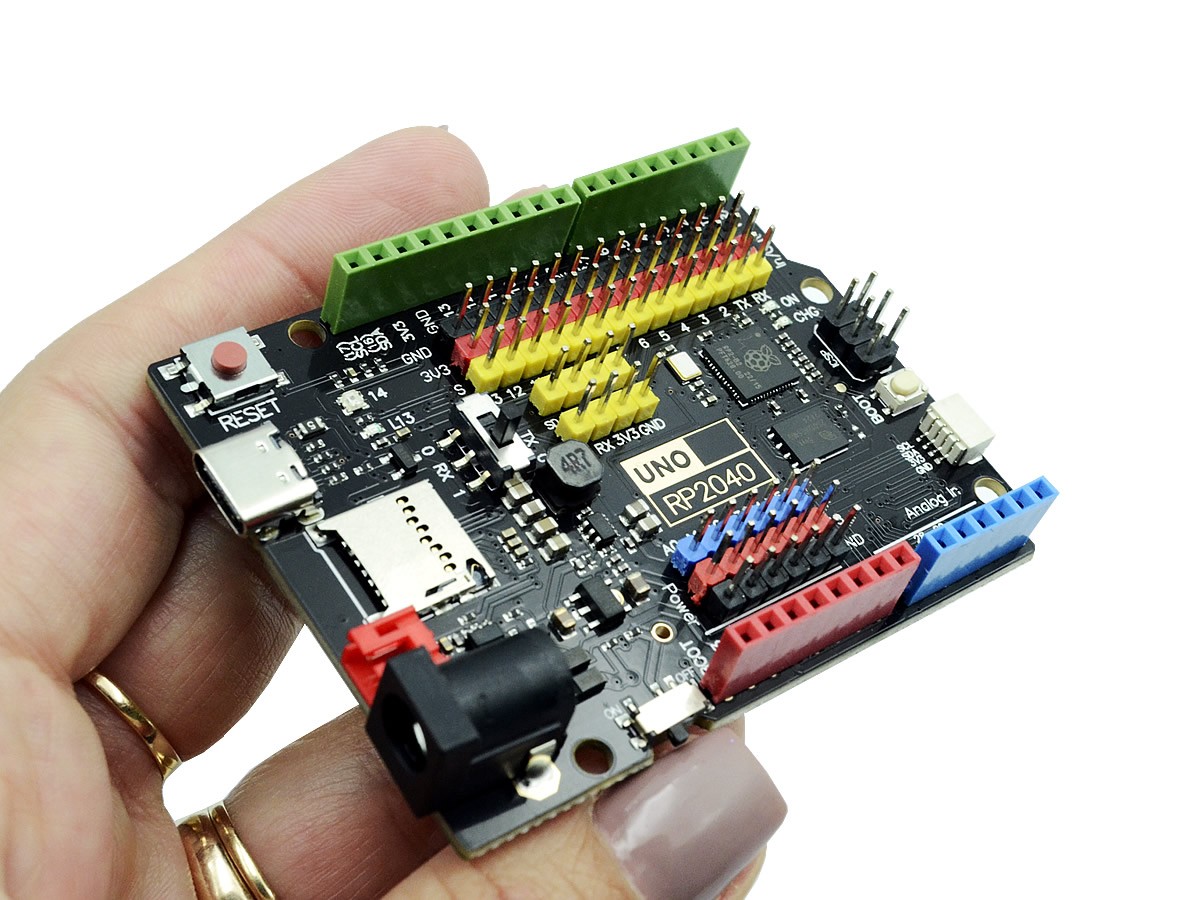

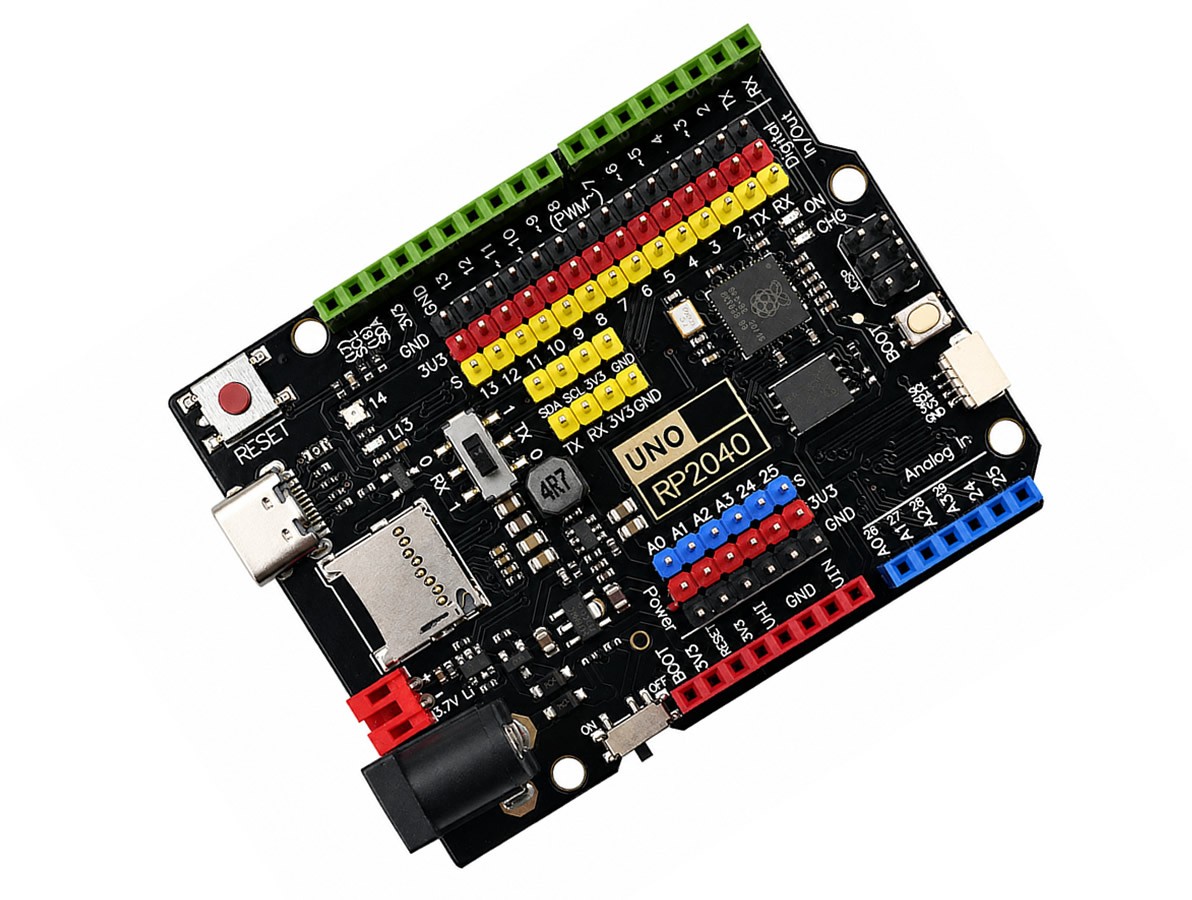

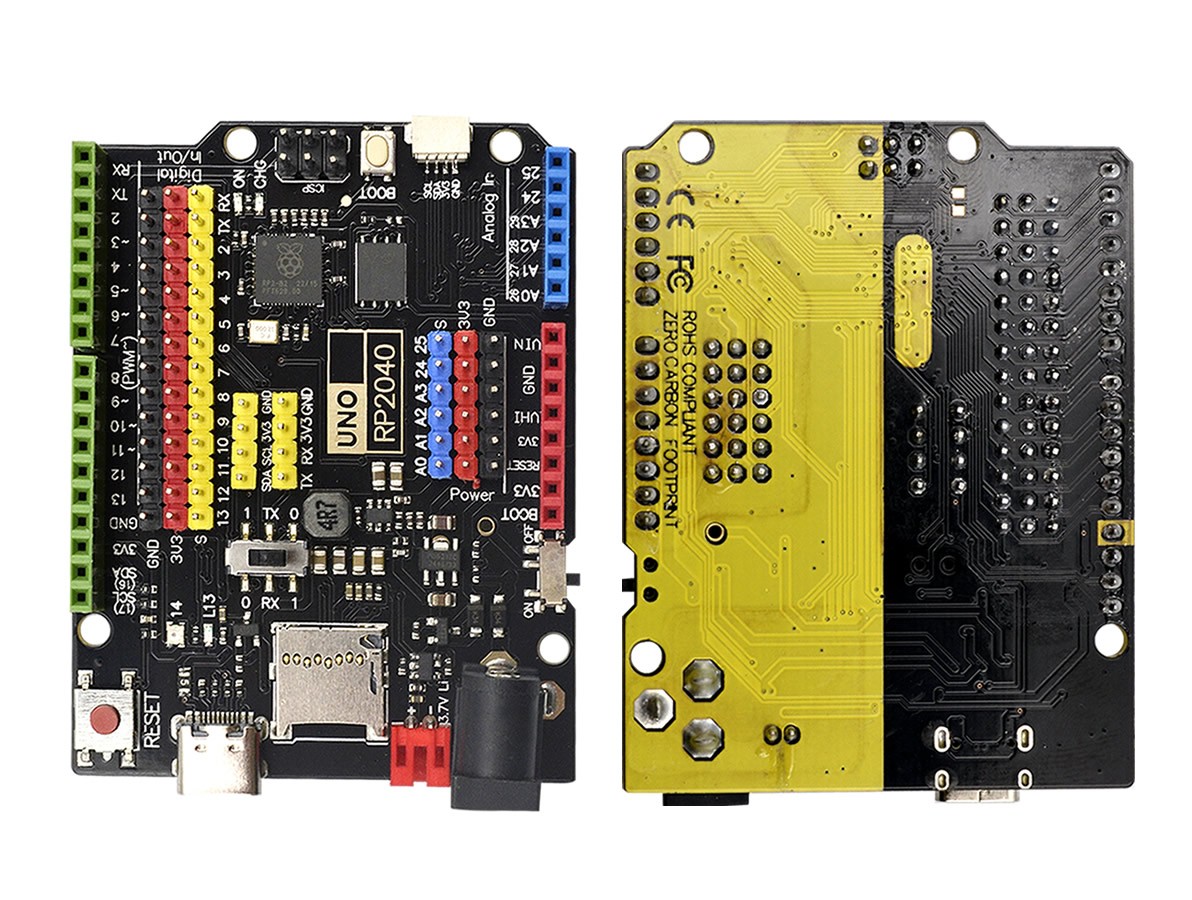

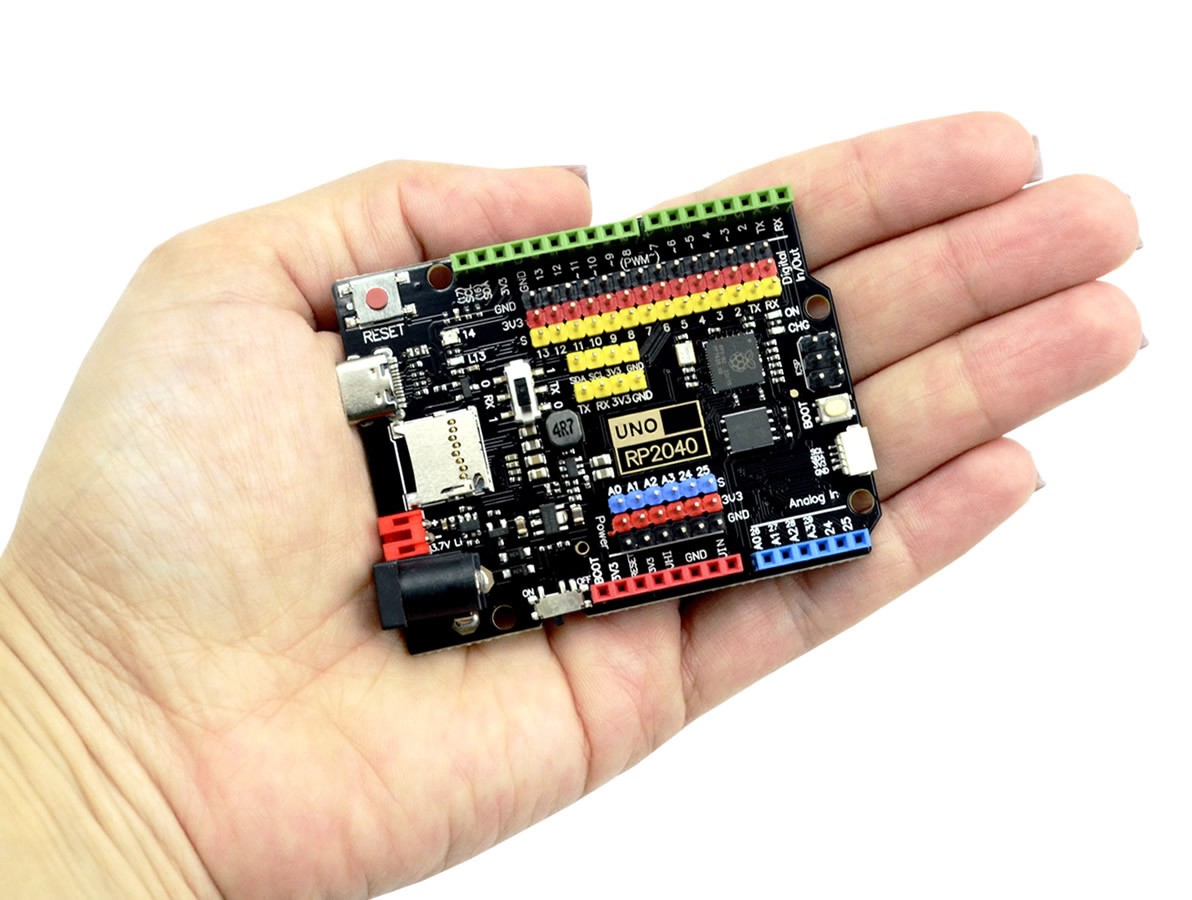

Placa de Desenvolvimento Raspberry Pi Uno RP2040

A Placa de Desenvolvimento Raspberry Pi Uno RP2040 combina o microcontrolador RP2040 com o formato de placa conhecido da linha UNO, oferecendo uma alternativa mais potente para projetos de robótica, automação, ensino e desenvolvimento de sistemas embarcados. Seu processador dual-core Arm Cortex-M0+ trabalha em até 133MHz e conta com 264KB de SRAM, permitindo executar aplicações mais elaboradas e controlar diferentes periféricos simultaneamente.

A placa possui 16MB de memória Flash QSPI para armazenamento dos programas, bibliotecas e arquivos utilizados pela aplicação. Pode ser programada em C/C++ por ambientes compatíveis com o RP2040, além de permitir o uso de MicroPython e CircuitPython conforme o firmware instalado. A gravação também pode ser realizada pelo modo de armazenamento USB, copiando o arquivo de firmware diretamente para a placa.

Sua disposição de pinos segue o formato físico do UNO, facilitando montagens em bancada e a conexão de módulos desenvolvidos para esse padrão. Entretanto, o RP2040 trabalha com lógica de 3,3V, portanto é necessário verificar a tensão e a pinagem de cada shield antes da conexão, pois nem todos os acessórios de 5V são eletricamente compatíveis.

Além dos GPIOs, a placa conta com slot para cartão microSD, LED RGB endereçável, LED integrado, botões BOOT e RESET, conector USB-C, entrada para fonte DC e chave geral de alimentação. Também possui um conector I²C de quatro vias, útil para a conexão organizada de sensores e periféricos compatíveis.

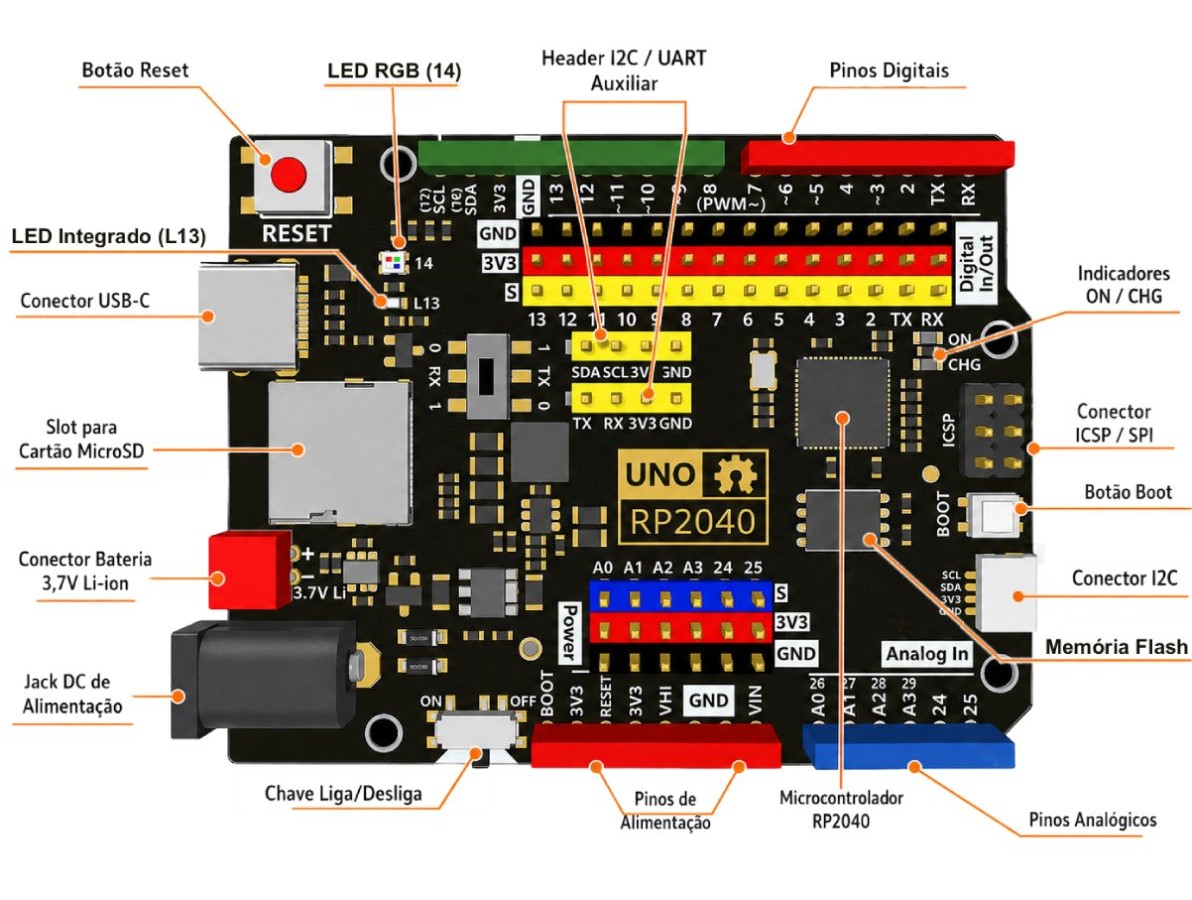

Diagrama de componentes Placa Uno RP2040

O RP2040 oferece interfaces UART, SPI, I²C, PWM e ADC, além dos blocos PIO programáveis. O PIO permite desenvolver interfaces e protocolos personalizados sem ocupar continuamente os núcleos principais do processador, sendo útil em projetos com LEDs endereçáveis, displays, comunicação digital, geração de sinais e controle de dispositivos.

Por seu conjunto de recursos, a placa pode ser utilizada em robôs, sistemas de aquisição de dados, controladores, projetos educacionais, automação, displays, registradores com cartão microSD e aplicações que precisam de mais processamento e armazenamento do que um controlador UNO tradicional.

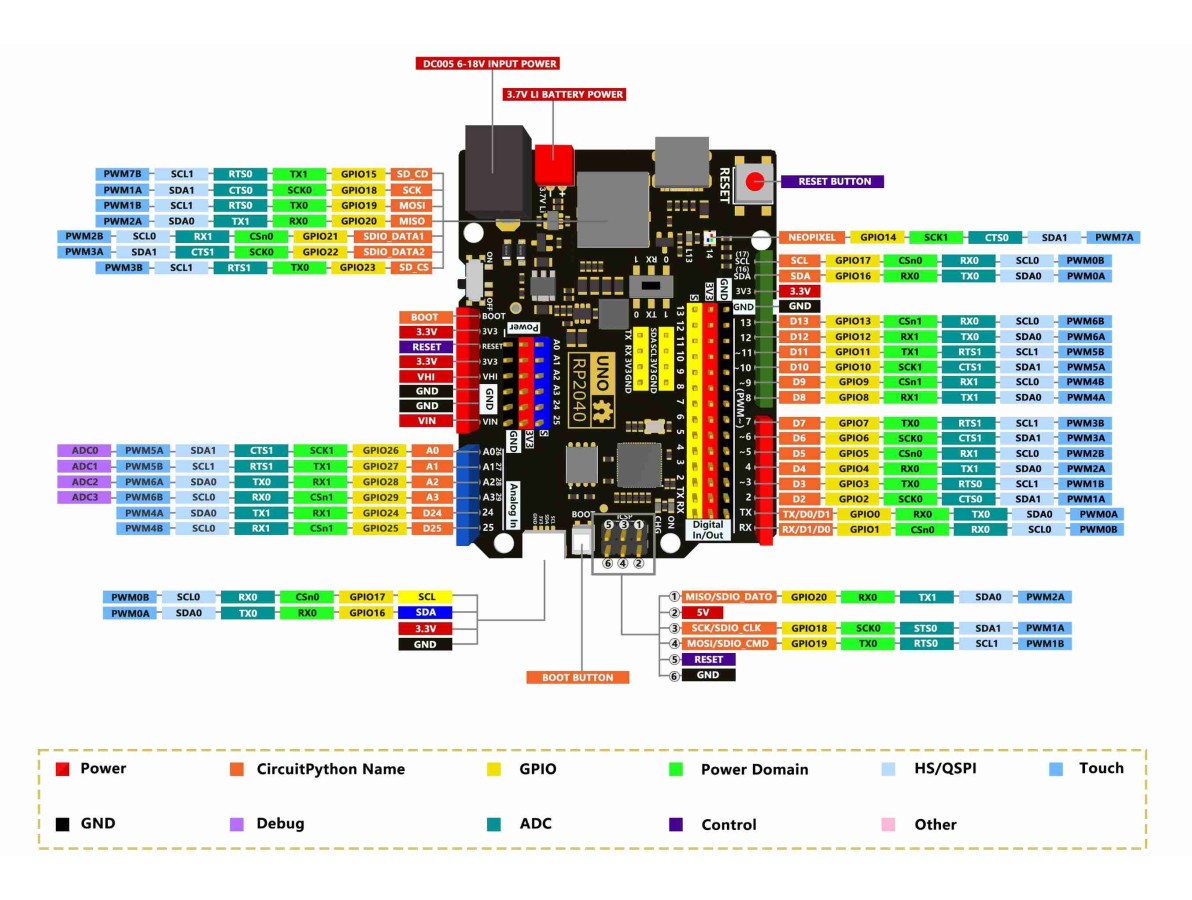

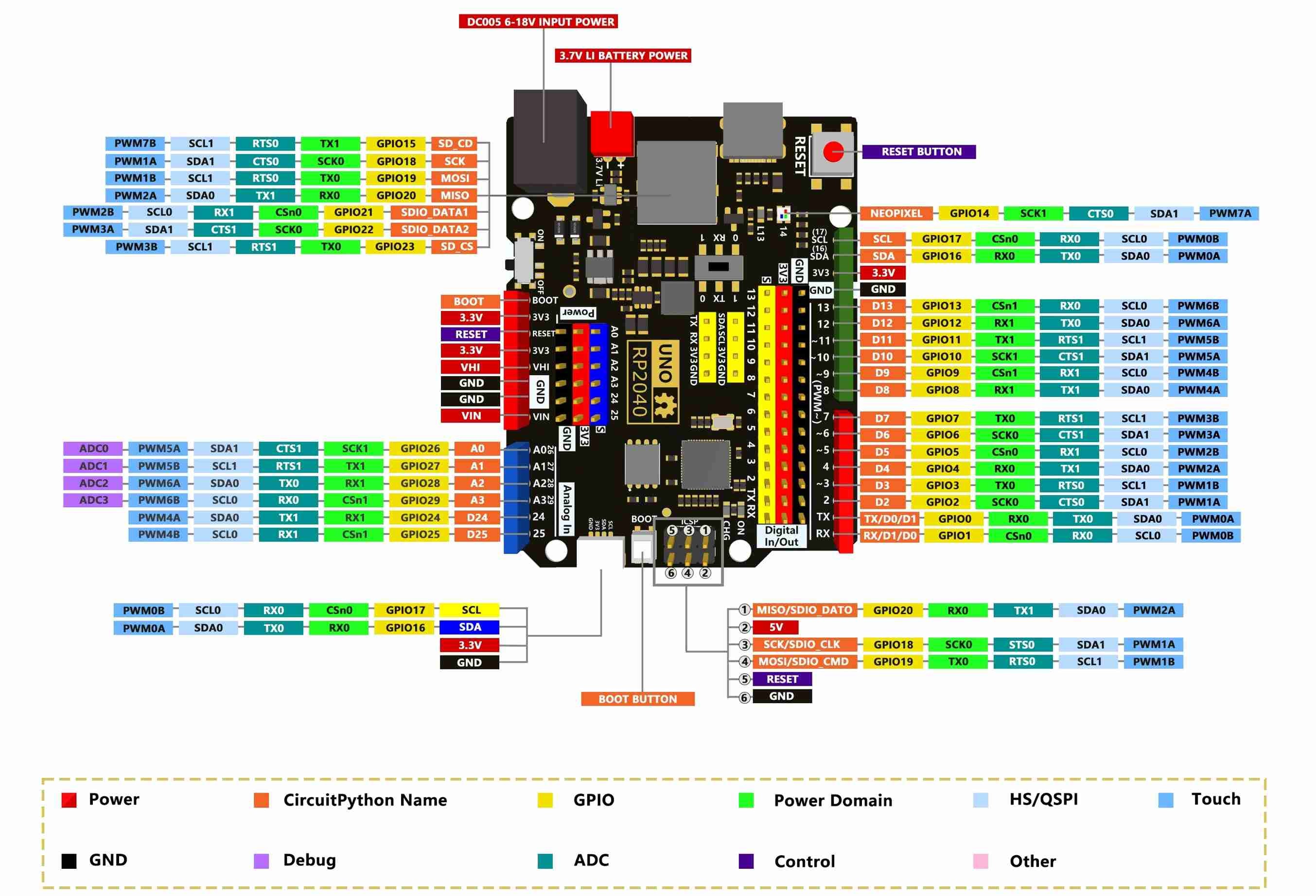

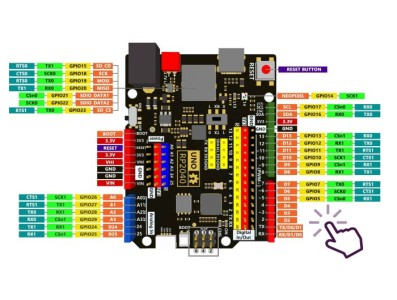

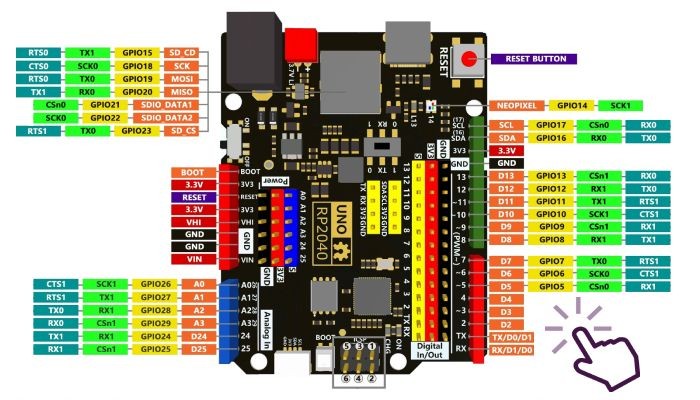

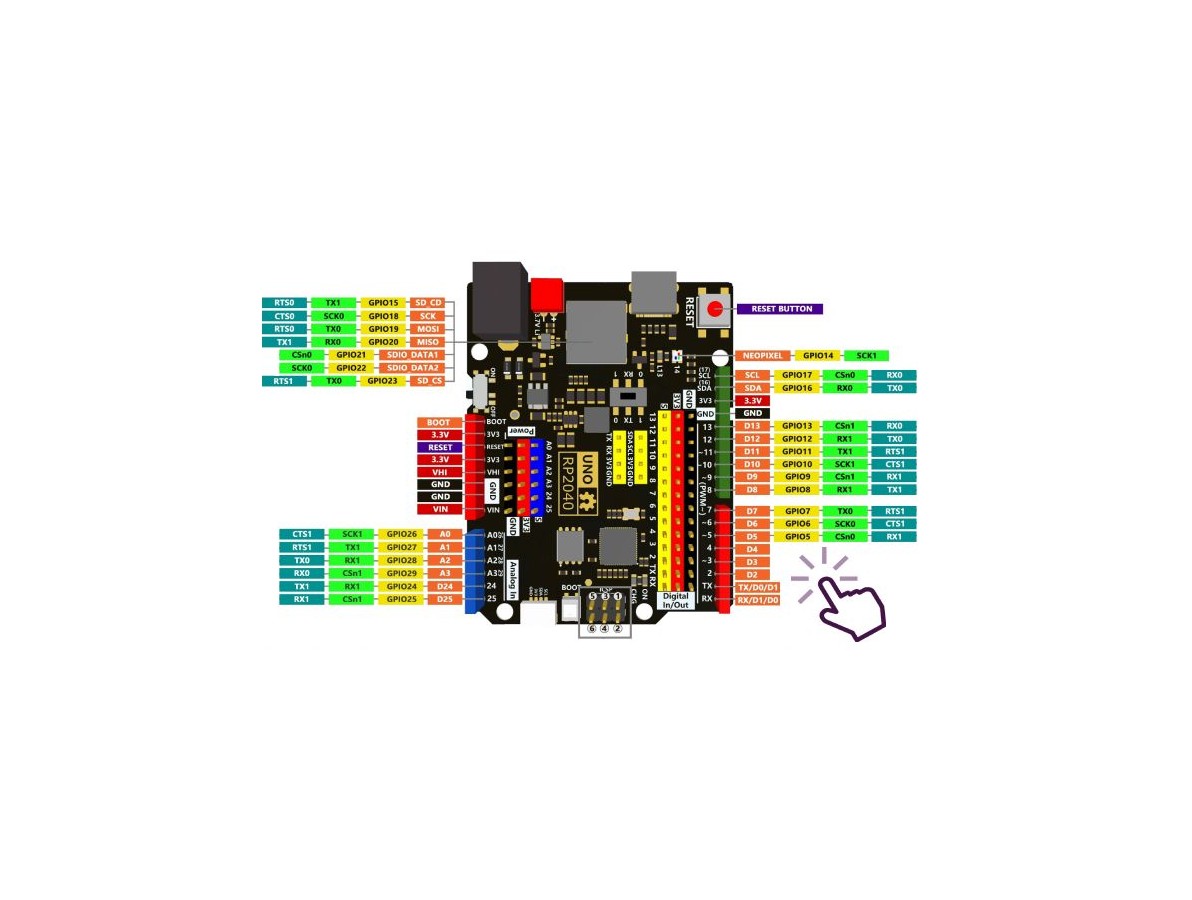

Pinos de conexão Placa Uno RP2040

COMO PROGRAMAR A UNO RP2040?

A Uno RP2040 pode ser programada de diferentes formas, atendendo tanto quem está começando quanto quem já desenvolve projetos mais avançados.

Uma das opções mais práticas é utilizar MicroPython, gravando o firmware compatível com RP2040 na placa e programando pelo software Thonny, com scripts em Python executados diretamente no microcontrolador.

Também é possível utilizar CircuitPython, indicado para prototipagem rápida, testes com sensores, automação e projetos onde a facilidade de edição dos arquivos é importante.

Para quem já utiliza a Arduino IDE, a placa também pode ser programada em C/C++, usando o suporte para RP2040. Essa opção é interessante para projetos que exigem mais desempenho, bibliotecas específicas ou maior controle sobre os periféricos da placa.

FUNCIONALIDADES EXTRAS

Além do formato Uno, a placa conta com slot para cartão MicroSD, chave liga/desliga integrada, conector para bateria de lítio 3,7V e conectores auxiliares para facilitar a ligação de sensores e periféricos.

Também possui um switch TX/RX, utilizado para alternar a posição lógica dos pinos D0 e D1 em aplicações seriais UART. Esse recurso facilita a compatibilidade com projetos e conexões que esperam a ordem tradicional RX/TX em placas no formato Uno.

Por utilizar o microcontrolador RP2040 com USB nativo, a placa também pode ser usada em projetos que simulam dispositivos USB, como teclado, mouse, controladores MIDI e outros dispositivos HID, conforme o firmware e as bibliotecas utilizadas.

OBSERVAÇÃO:

Apesar de possuir o formato e a disposição de conectores semelhantes aos de uma placa UNO, seus GPIOs trabalham com lógica de 3,3V. Antes de utilizar shields ou módulos destinados a placas de 5V, confira a tensão de funcionamento, a pinagem e a necessidade de conversores de nível lógico.
