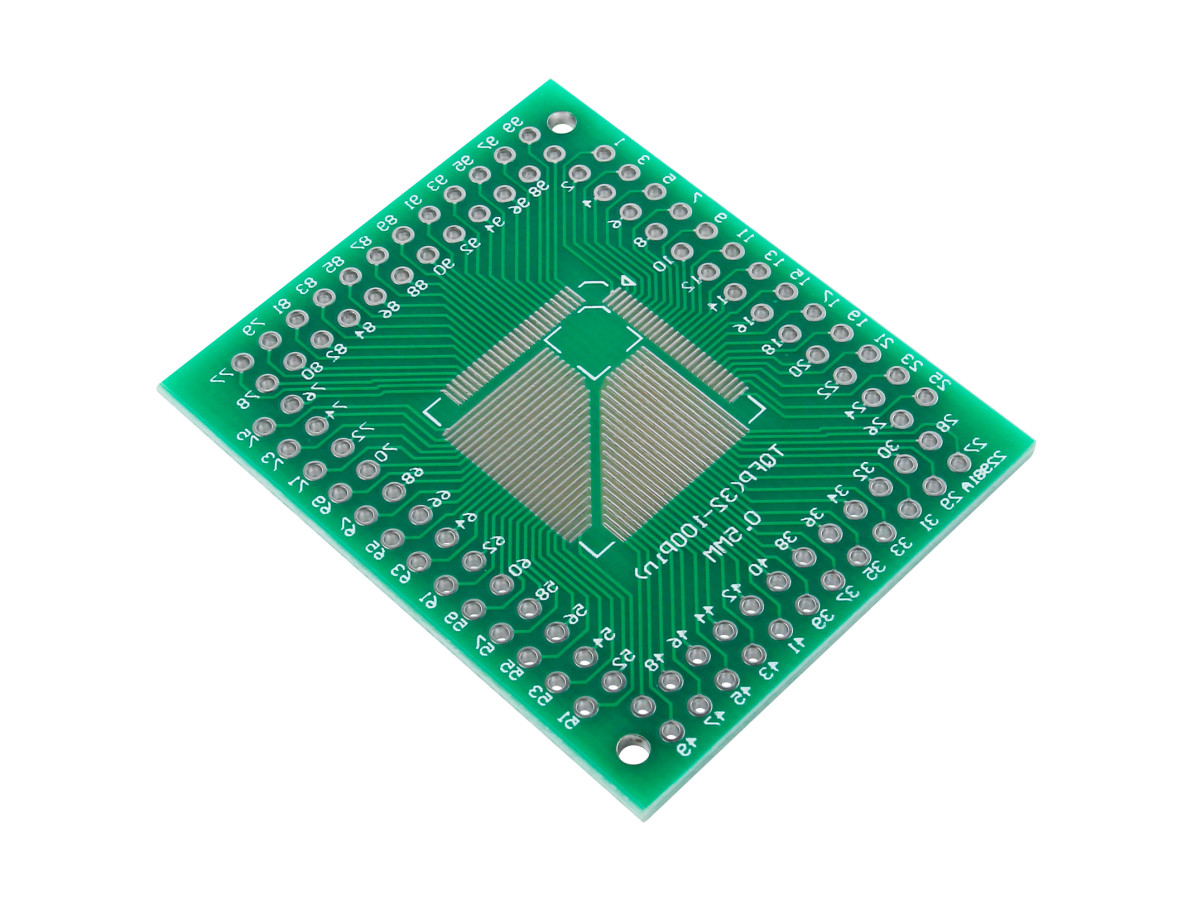

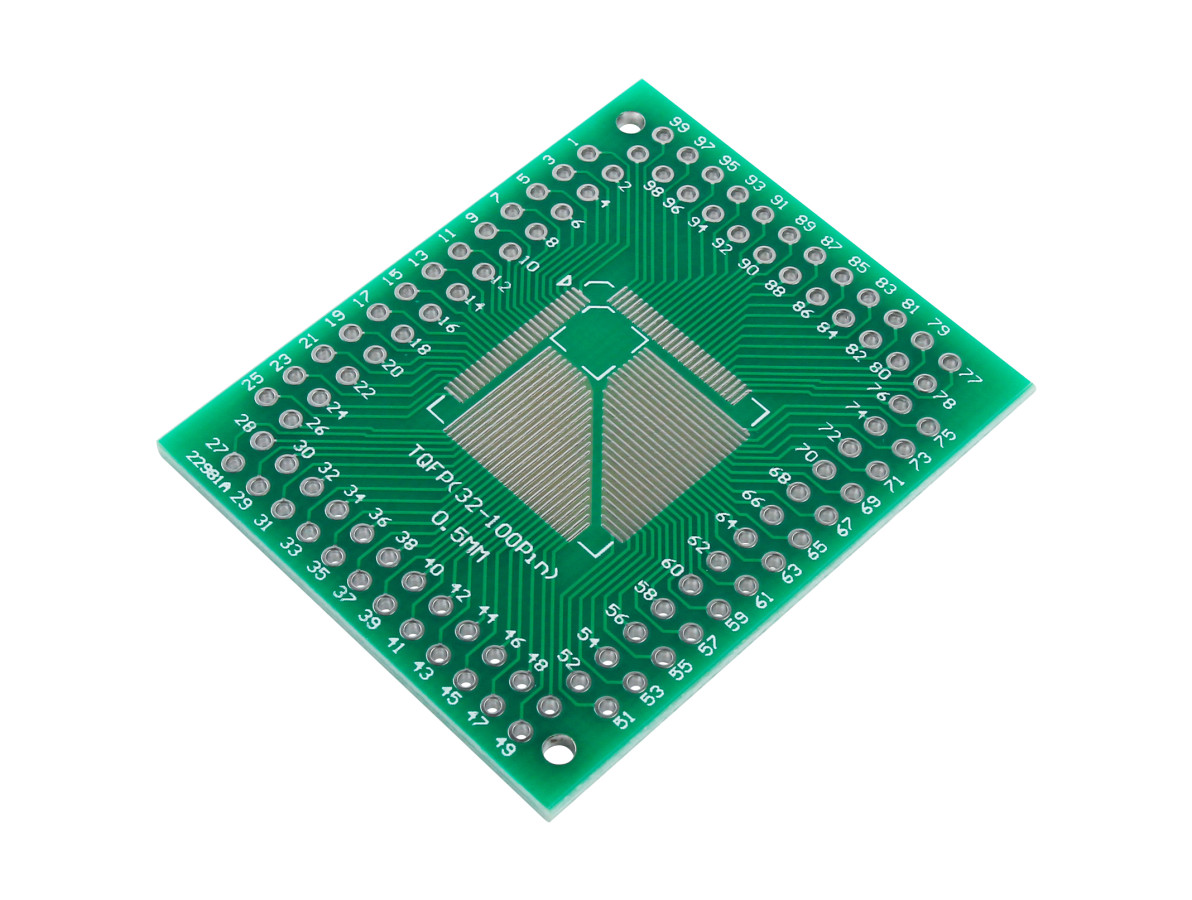

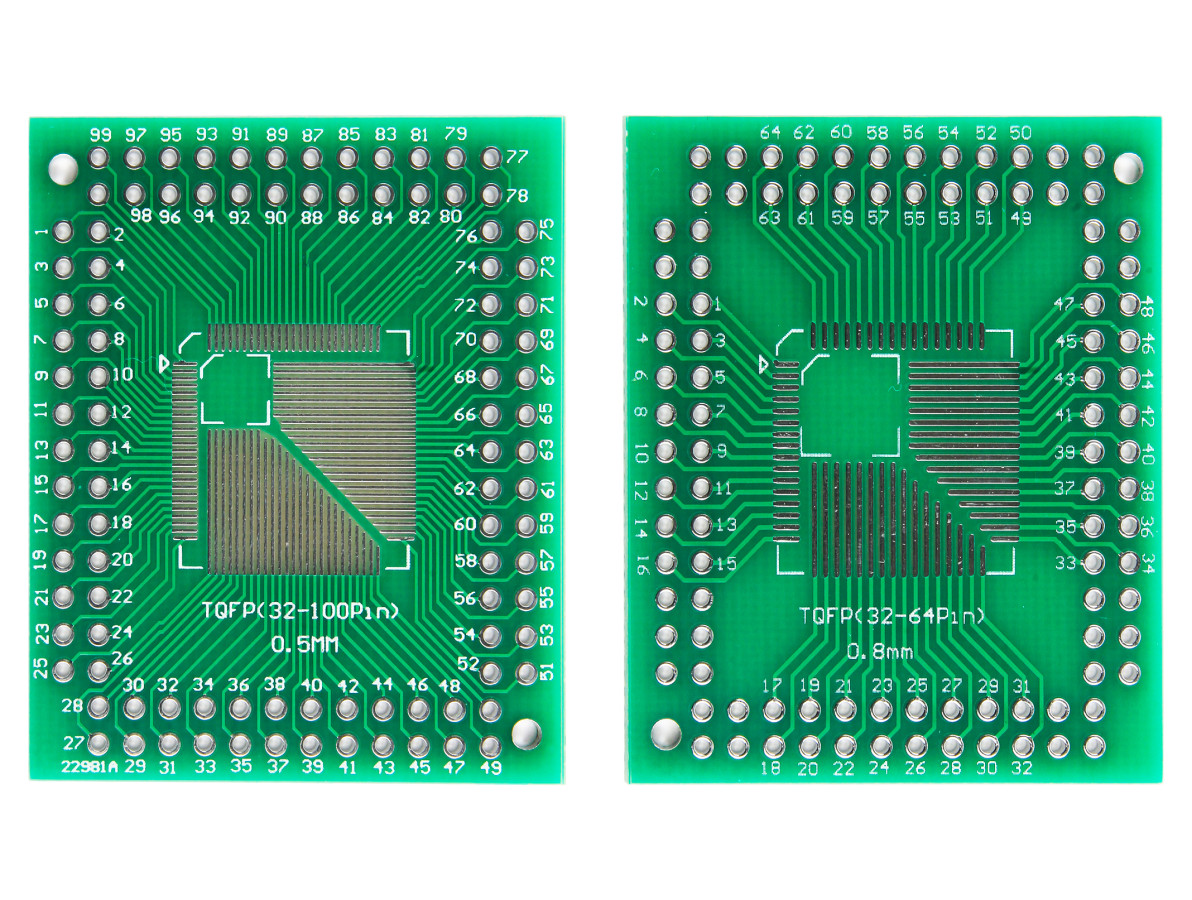

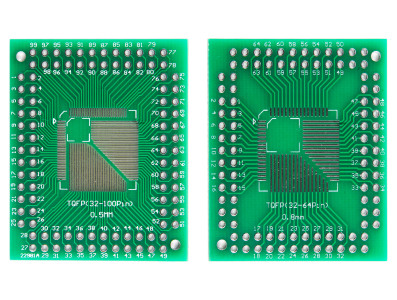

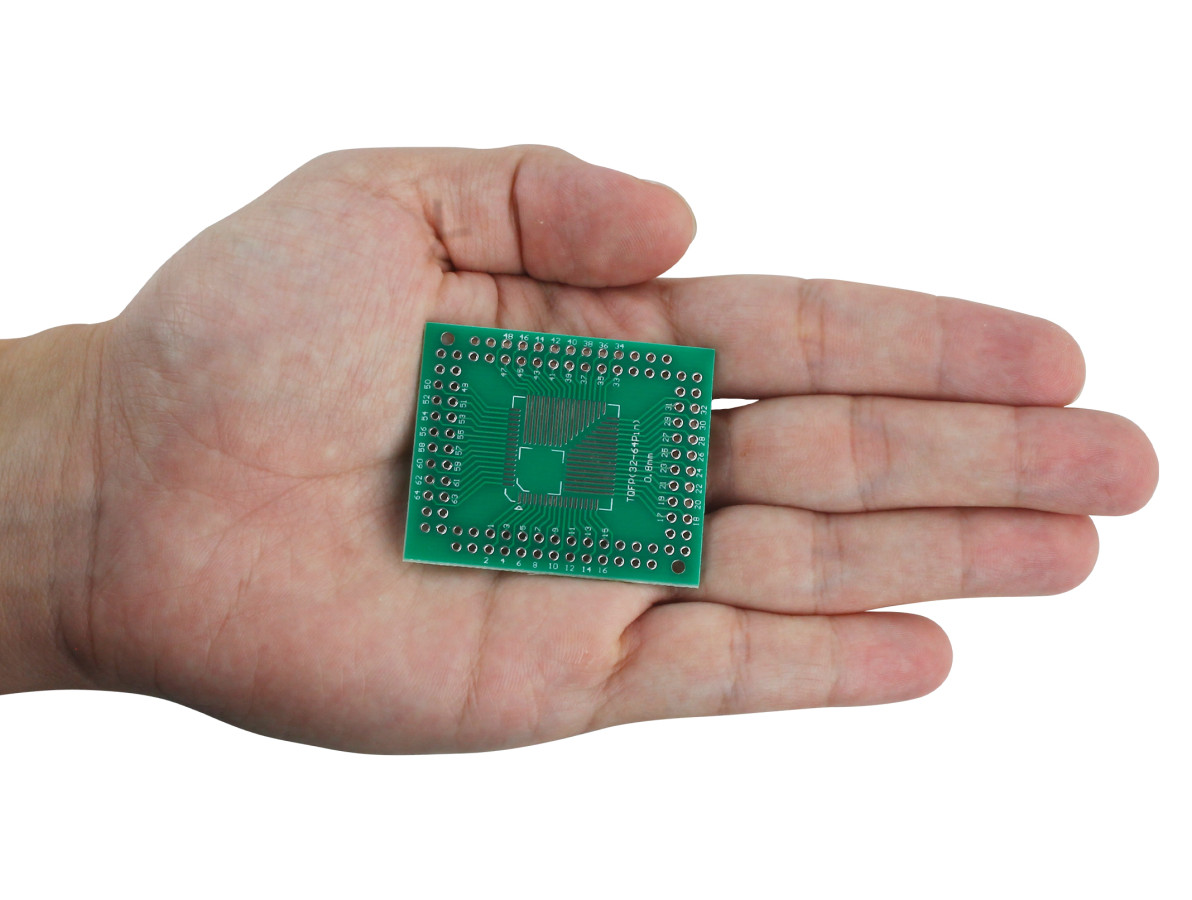

Placa Adaptadora para CI SMD QFP, TQFP, LQFP / 32, 44, 64, 80, 100 para DIP Ver ampliado

Placa Adaptadora para CI SMD TQFP 32, 44, 64, 80, 100 para DIP

07935
Mais Vendido
R$ 9,88
no pix/boleto
ou R$ 10,40 no cartão
Quantidade:Qtd:

O Frete será calculado no carrinho de compras

A Placa Adaptadora para CI SMD é uma excelente e prática opção para quem trabalha com circuitos integrados SMD e necessita ter acesso rápido e eficiente em suas portas, atuando de forma a possibilitar fácil acesso ao usuário.

Considerada um modelo universal, ela é compatível com diversos CIs com encapsulamento TQFP de 32 a 100 pinos com entre centro de 0.5mm, possuindo na outra face compatibilidade com TQFP de 32 a 64 pinos com entre centro dos pinos de 0.8mm, disponibilizando ao final pinos DIP com passo de 2,54mm.

A possibilidade de utilização de componentes com dois tipos de espaçamento deve-se ao fato da placa adaptadora possuir dupla face, permitindo utilizar em cada face diferentes tipos de CIs, mesmo que tenham tamanhos diferentes (necessário observar as quantidades mínimas e máximas de pinos).

A principal vantagem desse tipo de placa deve-se a rapidez de aplicação em prototipagem, já que o desenvolvimento de placas para esse tipo de circuito demanda muita dificuldade, além de necessitar de diversas horas de trabalho.



CARACTERÍSTICAS:

- Placa Adaptadora CI SMD;
- PCB com dupla face;
- Passo do CI SMD 0.5 e 0.8mm;
- Compatível com TQFP 0.8mm(32~64pin);
- Compatível com TQFP 0.5mm (32~100pin);
- Saída com pinos DIP (passo de 2,54mm);
- Permite soldagem de diversos CIs;
- Fácil utilização.

ESPECIFICAÇÕES:

- Compatibilidade lado A: TQFP (32~64pin);
- Compatibilidade passo lado A: 0,8mm;
- Compatibilidade lado B: TQFP (32~100pin);
- Compatibilidade passo lado B: 0,5mm;
- Saída: Pinos DIP com passo de 2,54mm;
- Dimensões (CxLxE): 46x38x1,5mm;
- Peso: 6g.

Leia Mais

26 outras opções

Comentários

Avaliação 5
Chegou, testei e funciona.
Avaliação 5
Atende todas as minhas necessidades.
