Módulo de Leitura do Sensor de PH BNC PH4502C Sem Sonda

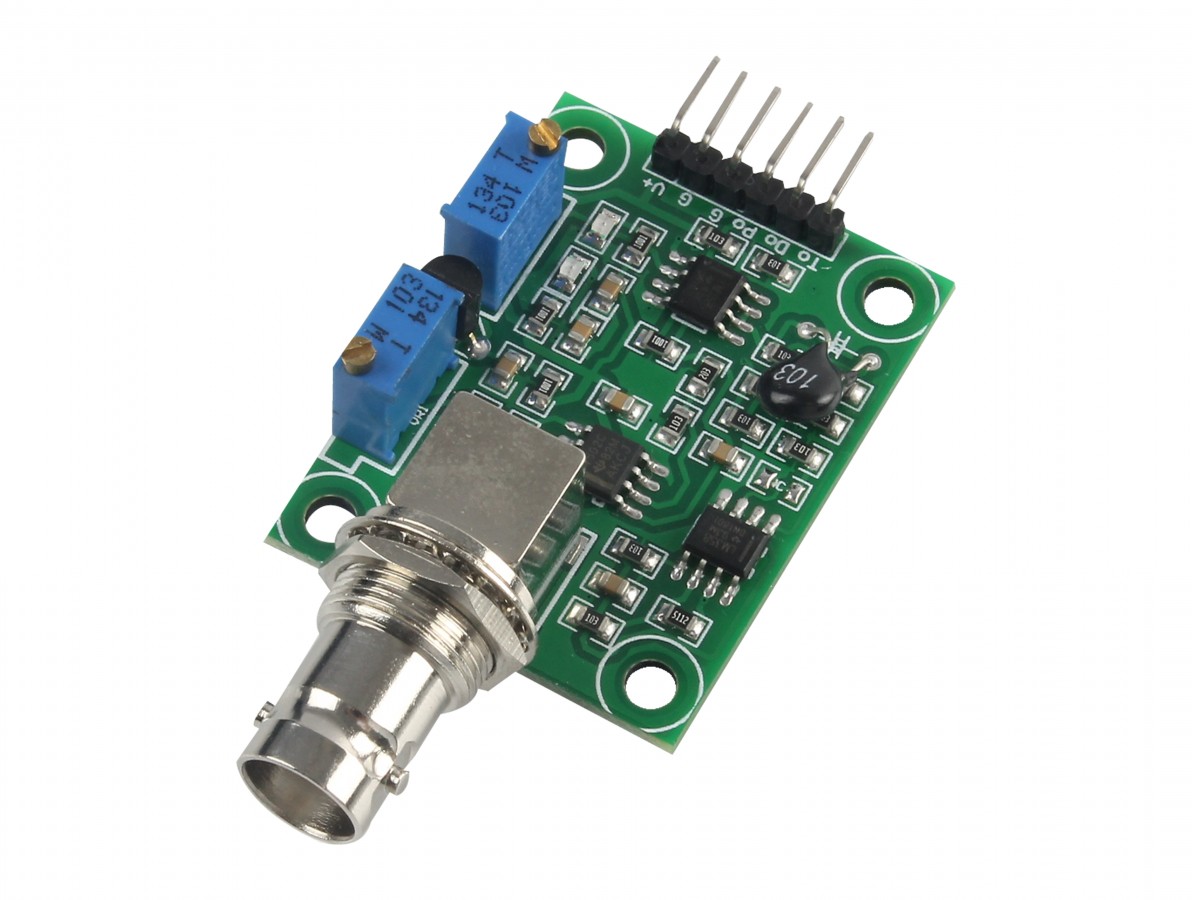

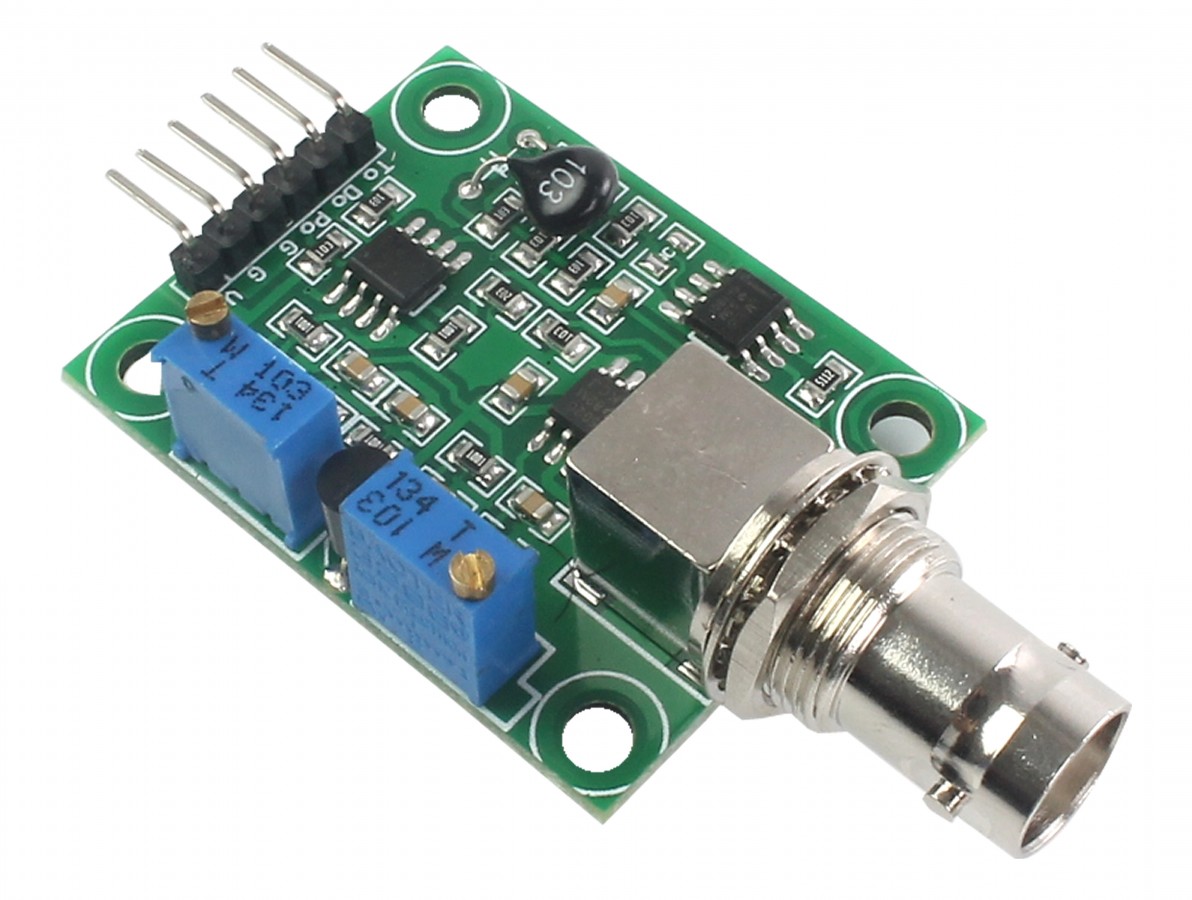

O Módulo de Leitura Sensor de pH BNC PH4502C para Arduino é uma placa eletrônica capaz de amplificar os sinais do sensor DE pH e fazer a integração com o microcontrolador utilizado, por exemplo, o Arduino ou ESP32.
Esse modelo possui dois trimpots integrados na placa, sendo um deles para ajuste da saída digital conforme o limite de pH desejado, e o outro trimpot serve para fazer a calibração do pH, de forma a melhor executar a função durante a aplicação em seu projeto.

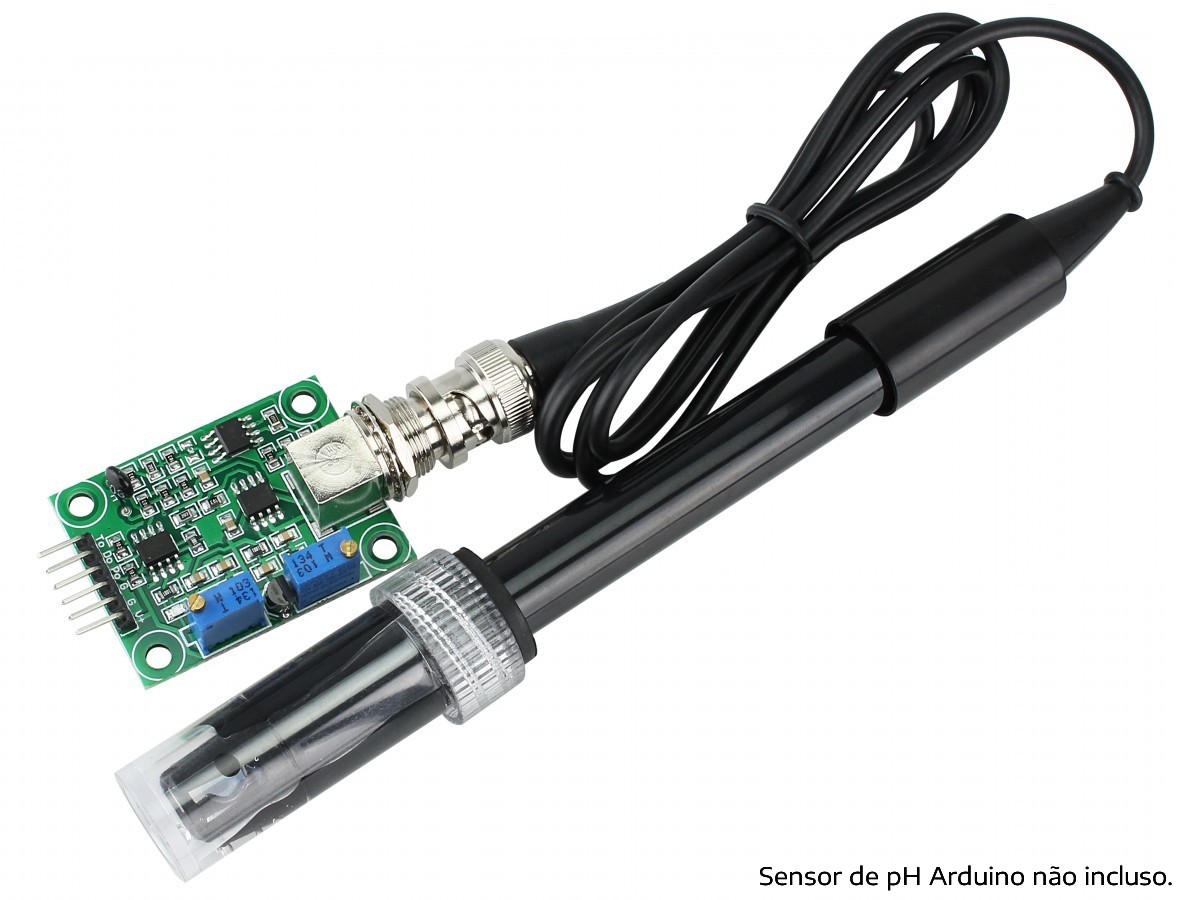

O Módulo Sensor de pH BNC PH4502C para Arduino possui conexão do tipo BNC com a sonda detectora de pH (sonda não acompanha o módulo), permitindo interpretar os dados gerados de forma confiável e segura.
Vale destacar ainda a presença dos pinos de saída “To (Saída de temperatura) / Do (Gatilho de limite de pH de 3.3V) / Po (Saída analógica de PH) / G (Gnd para sonda PH) / G (Gnd para placa) / V+ (5V DC )” para conexão com microcontrolador, além disso, existem 4 perfurações nas laterais do módulo para fixação.

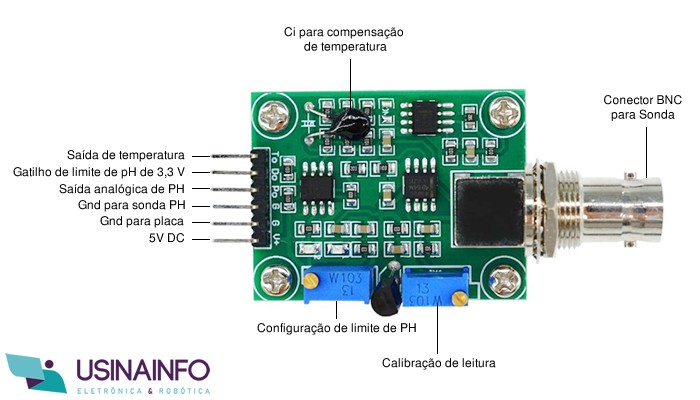

Pinagem do Módulo Sensor de pH BNC PH4502C

ACESSE O PROJETO NO BLOG USINAINFO: Projeto Sensor de pH Arduino: Como Calibrar e Configurar?

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
