Sensor de Frequência Cardíaca e Oxímetro MAX30102

O Sensor de Frequência Cardíaca e Oxímetro MAX30102 é uma solução completa para monitoramento de sinais vitais, capaz de medir a frequência cardíaca e os níveis de oxigenação no sangue com precisão. Este sensor utiliza a tecnologia de fotopletismografia (PPG), que detecta as variações no volume sanguíneo através da reflexão da luz LED em diferentes comprimentos de onda. Ideal para projetos de saúde e bem-estar, dispositivos vestíveis e aplicações biomédicas.

Possui LEDs com pico de comprimento de onda de 660nm (vermelho) e 880nm (infravermelho), permitindo uma detecção precisa dos sinais vitais. Sua tensão de alimentação varia entre 3.3V e 5V, facilitando a integração em diversos projetos. A interface de comunicação é feita através do barramento I2C, com tensão de comunicação ajustável entre 1.8V, 3.3V e 5V.

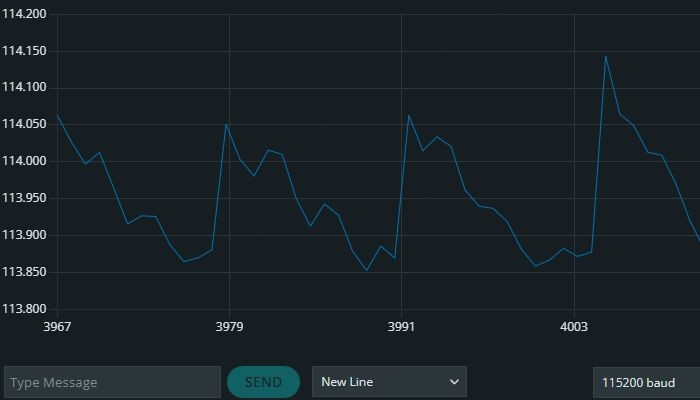

Exemplo de detecção de batimentos Arduino IDE

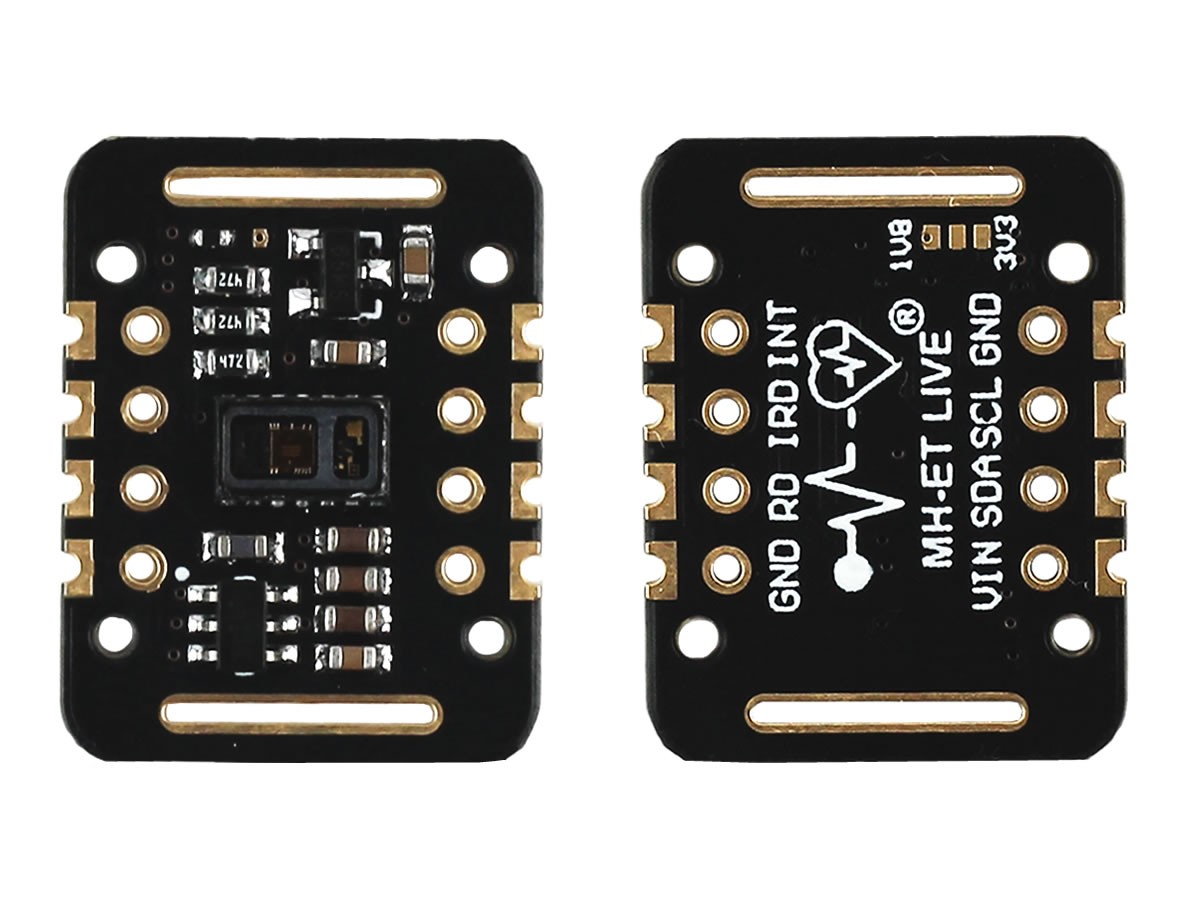

Os pinos do sensor são:

- VIN: Terminal de entrada de alimentação principal (3,3V-5V);
- Pad de 3 bits: Seleção do nível de pull-up do barramento i2C, utilizando solda;
- SCL: Conexão do relógio do barramento I2C;
- SDA: Conexão dos dados do barramento I2C;
- INT: Pino de interrupção do chip MAX30102 (geralmente não conectado);
- RD: Terminal de terra do LED vermelho do chip MAX30102 (geralmente não conectado);
- IRD: Terminal de terra do LED infravermelho do chip MAX30102 (geralmente não conectado);
- GND: Negativo.

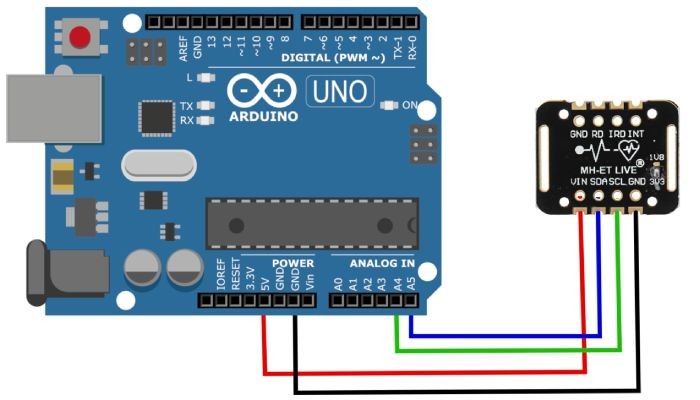

Conexão Sensor de Frequência Cardíaca e Oxímetro MAX30102 com Arduino

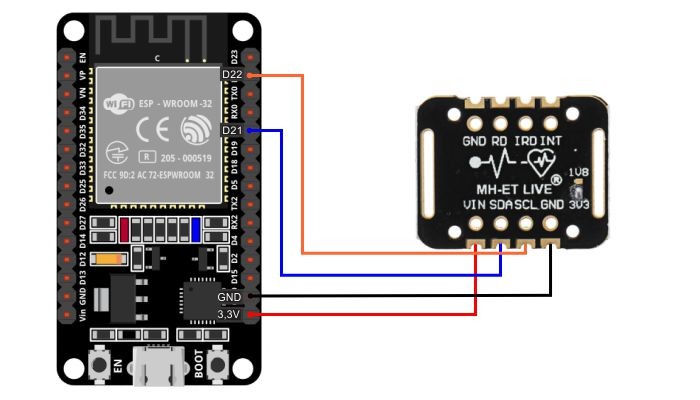

Conexão Sensor de Frequência Cardíaca e Oxímetro MAX30102 com ESP32

Com sua interface I2C e compatibilidade com tensões de comunicação variadas, o Sensor MAX30102 é fácil de integrar em diversos projetos e sistemas. Seu design compacto e eficiente permite uma aplicação prática em dispositivos portáteis e soluções de monitoramento contínuo, fornecendo dados precisos e confiáveis para análise de saúde.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
