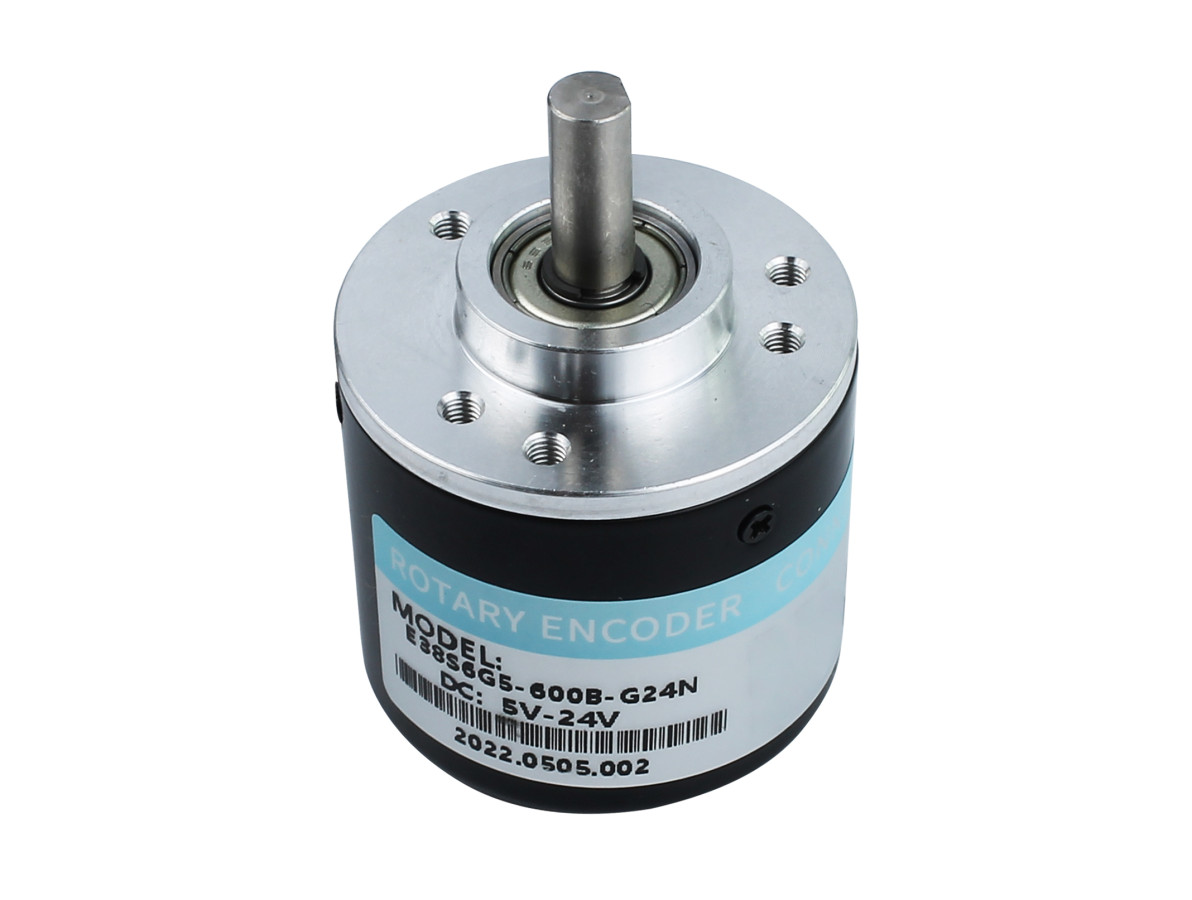

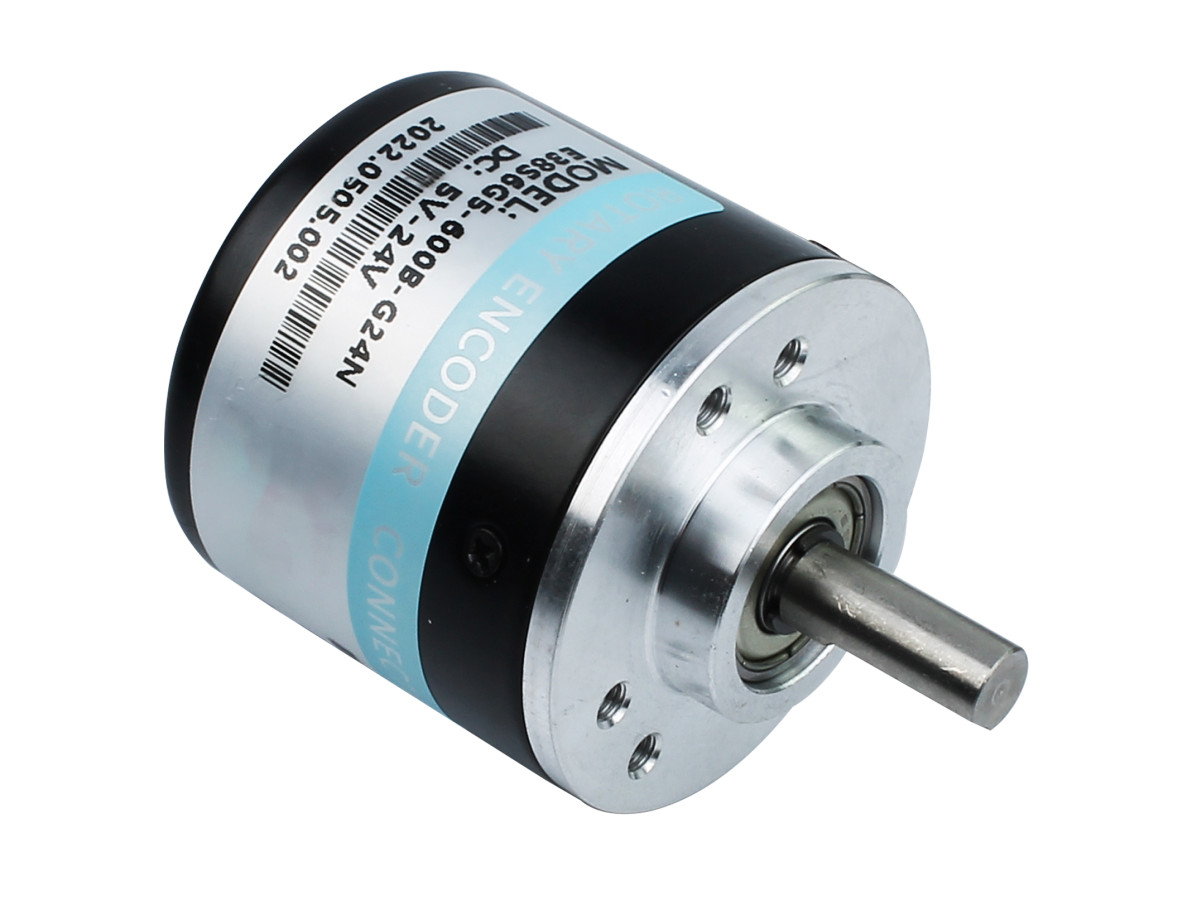

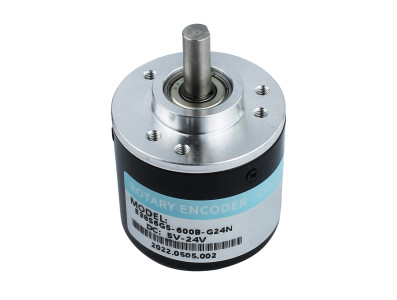

O Encoder Incremental Rotativo 600 Pulsos E38S6G5-600B-G24N é um sensor de rotação eletrônico capaz de determinar com precisão o movimento de eixos que estejam acoplados ao seu sistema, informando a posição angular de um eixo rotativo.
Nesse tipo de equipamento, a posição acaba sendo determinada de acordo com o número de pulsos que são calculados iniciando da marca zero. Em seu interior, um Encoder Incremental Rotativo baseia sua leitura por meio do disco indexador, de forma a acompanhar sua rotação, por meio de luz infravermelha.
Ele apresenta estrutura metálica para maior durabilidade, contando com 6 perfurações com rosca M3 (3mm) na parte frontal para fixação, as quais são dividas em 3 pares com medidas diferenciadas de posição, verifique a imagem logo abaixo para maiores detalhes.
A principal função de um Encoder Incremental Rotativo é converter os deslocamentos rotacionais percebidos em uma quantidade determinada de sinais de pulso, podendo ser facilmente integrado em microcontroladores como o Arduino ou mesmo CLPs.

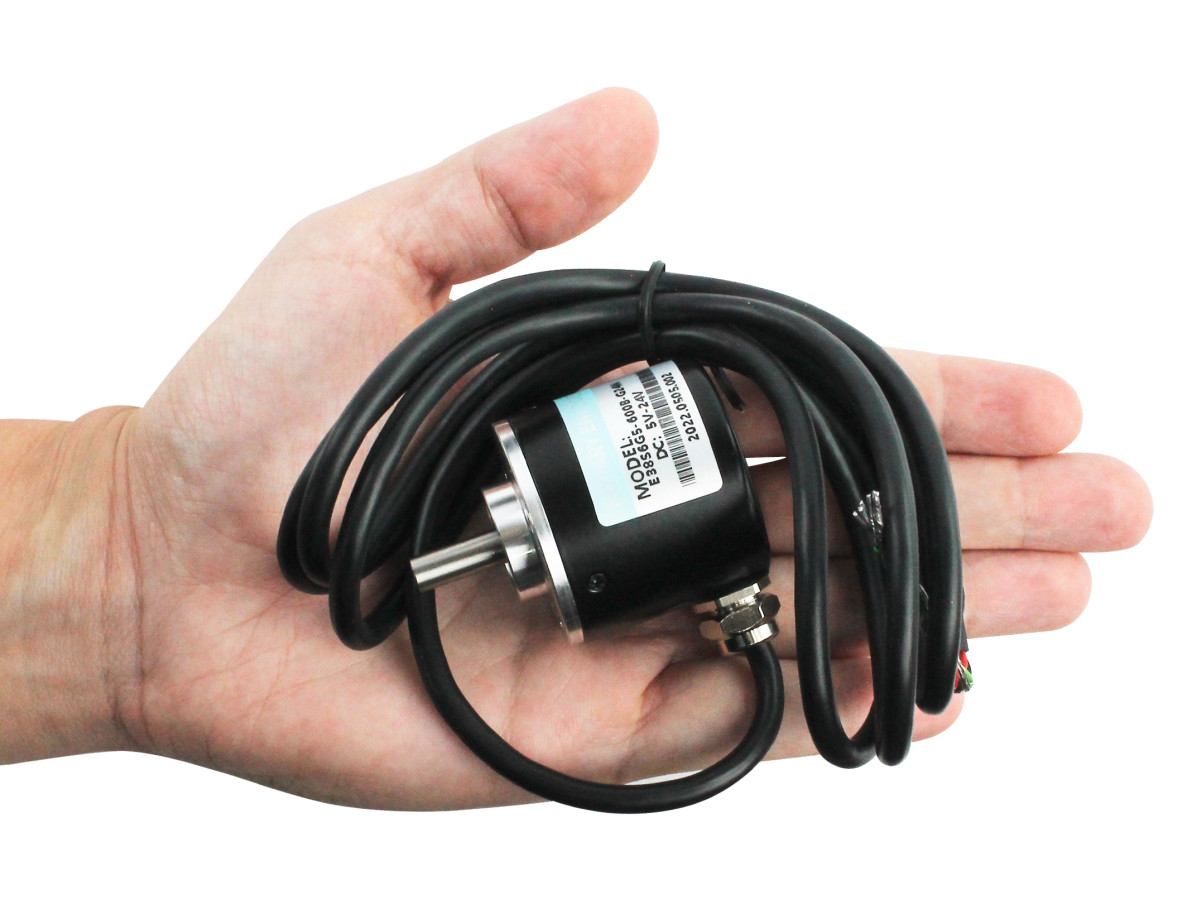

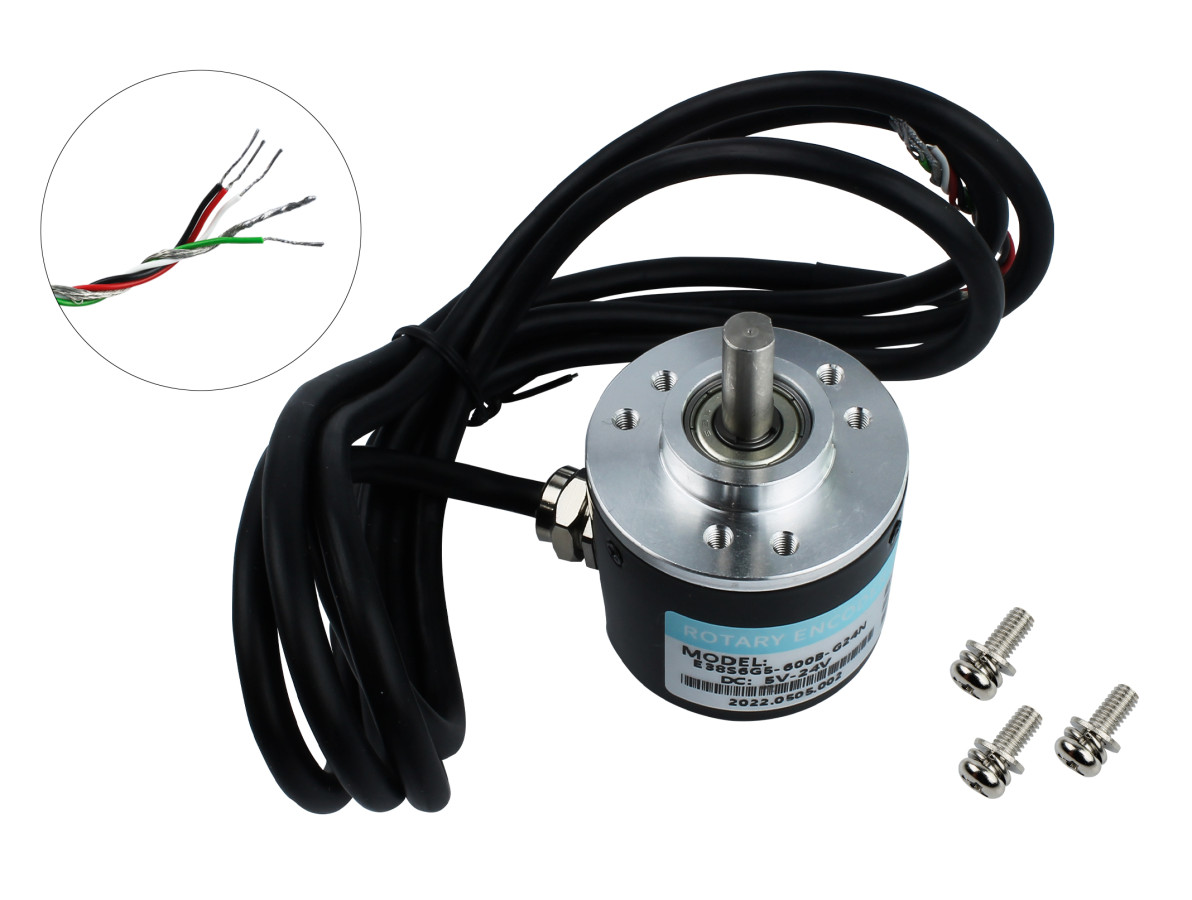

Para conexão, conta com um cabo com aproximadamente 1,4 metros de comprimento divididos nas respectivas cores / funções: o fio de cor verde é o da Fase A, o fio branco é o da fase Fase B, o fio vermelho é o VCC e o fio preto é o GND. Quanto a blindagem presente entre os fios, conecte ao pino GND, assim vai auxiliar na redução de ruídos gerados pelo motor.

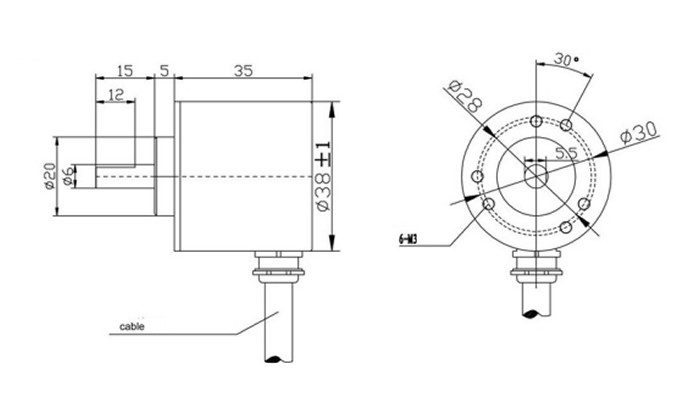

Dimensões Encoder Incremental Rotativo E38S6G5-600B-G24N
CARACTERÍSTICAS:
- Codificador Rotativo Incremental Fotoelétrico;
- Pode trabalhar normalmente a 2000 RPM;
- Seleção em 360 Graus;
- Fornece 600 Pulsos;
- Eixo de Aço Inoxidável;
- Desempenho Anti-interferência;
- Leituras de Saída Precisas de 2 Fases;
- Tamanho Pequeno e Leve;
- Fácil Instalação;
- Alto Custo-Benefício;
- Adota Dispositivos ASIC;
- Alta Confiabilidade e Longa Vida;
- Datasheet Encoder E38S6G5-600B-G24N.
ESPECIFICAÇÕES:
- Modelo: E38S6G5-600B-G24N;
- Saída: coletor Aberto NPN;
- Alimentação: 5 ~ 24VDC;
- Tipo de Codificador: Incremental;
- Frequência de respost: 0-100KHz;
- Consumo atual: ≤40 mA;
- Velocidade Máxima: 5000RPM (Curto Período);
- Pulso por Revolução (PPR): 600;
- Contagens por revolução (CPR): 2400;
- Temperatura operacional (°C): -24 a 84°C;
- Fase de Saída: AB;
- Padrão de proteção: IP52;
- Tipo de eixo: Sólido tipo D;
- Tipo de codificador: Óptico;
- Comprimento do eixo D: 12mm;
- Diâmetro do eixo: 6mm;
- Furo de montagem: M3;
- Comprimento do cabo: 1,4m;
- Fios de Conexão: Verde (Fase A), Branco (Fase B), Vermelho (VCC), Preto (GND) e Blindagem (Conecte ao GND para reduzir o ruído do motor);
- Dimensões Totais (DxA): ~38x54mm;
- Peso: 126g;
- Peso com Embalagem: 150g.
