O Gravador de PIC PICKIT 3.5 é um excelente instrumento de trabalho utilizado em âmbito doméstico e profissional, mostrando-se ideal para programação e gravação de chips ou mesmo para testá-los sem danificar, permitindo conexão direta com uma protoboard.

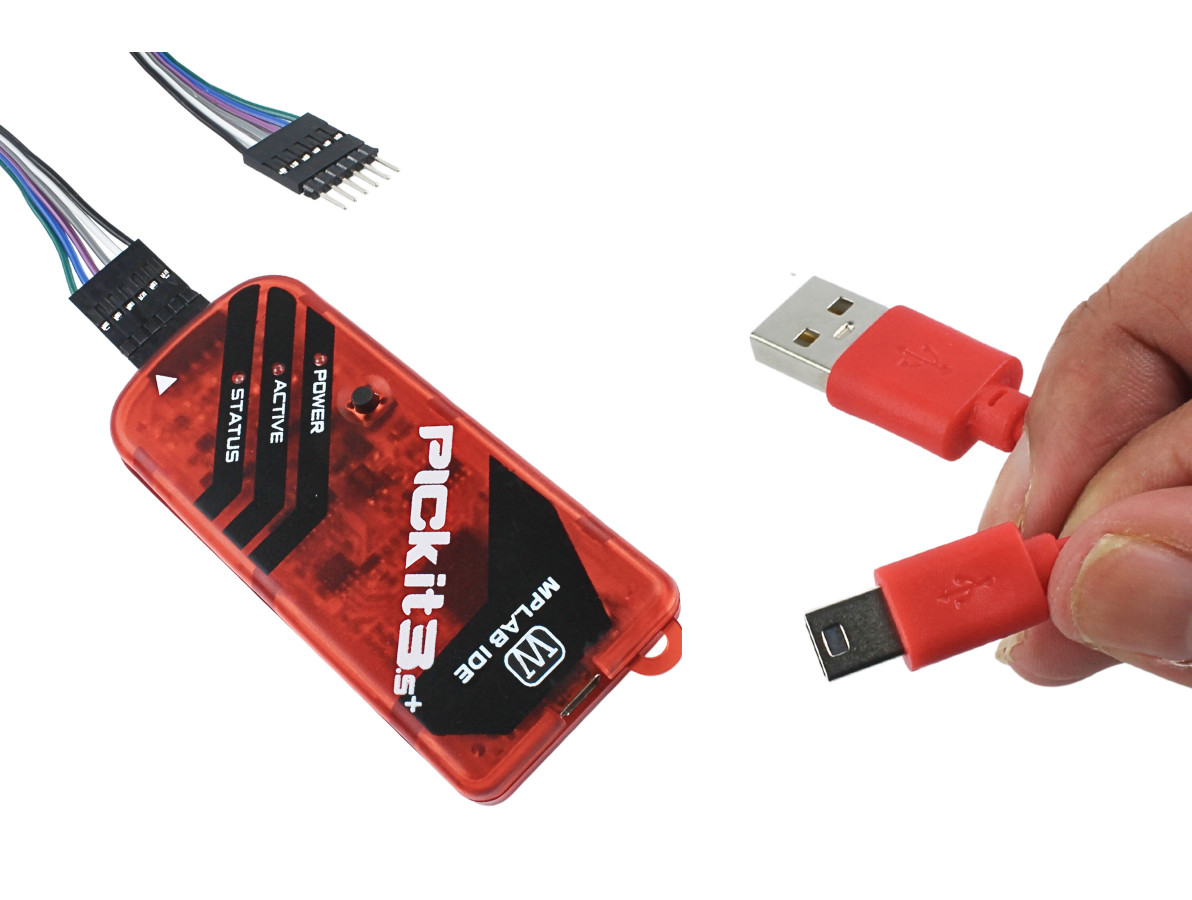

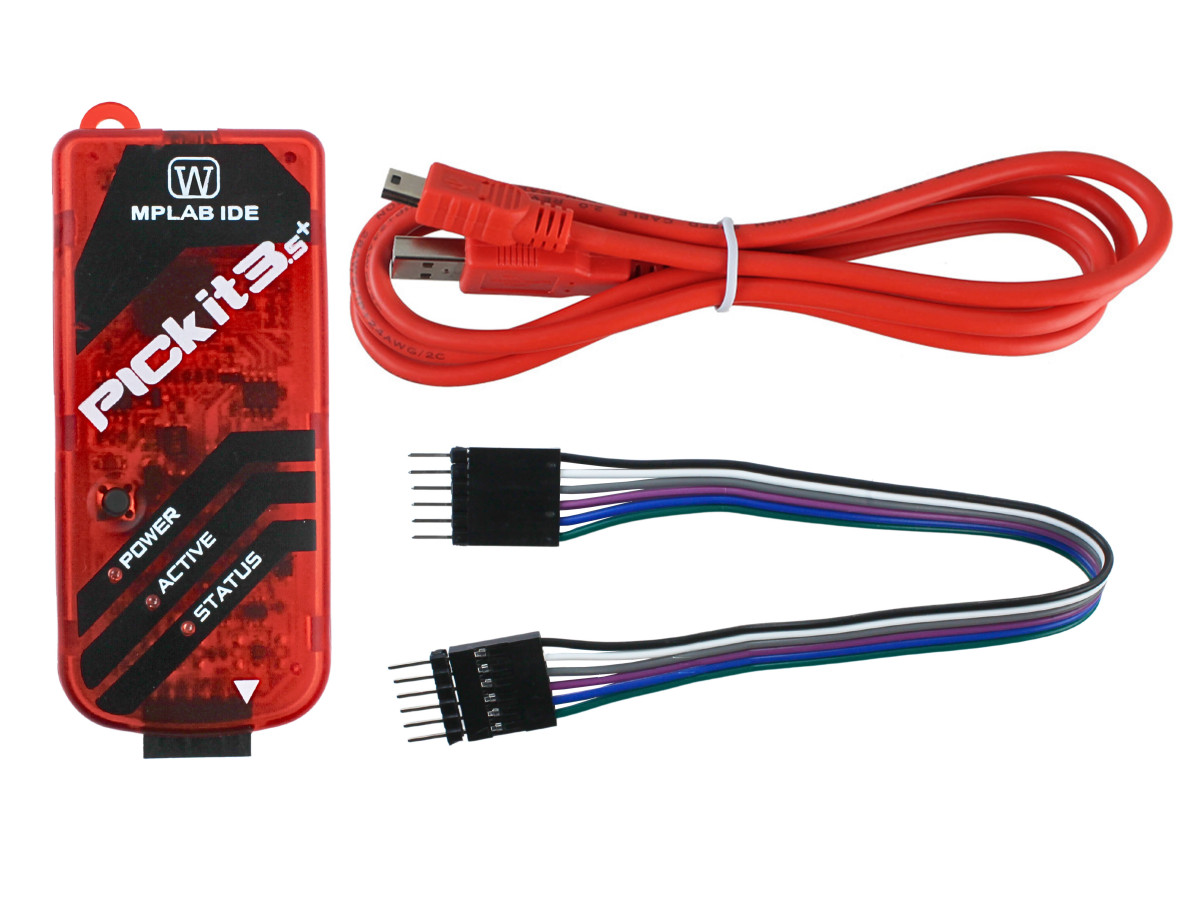

Para que possa ser utilizado imediatamente, é acompanhado de um cabo USB e um conjunto de jumpers para programação ICSP (In-Circuit Serial Programming), de forma que o microcontrolador (desde que feitos alguns ajustes no circuito) poderá ser programado diretamente no local onde está fixado.
O Gravador de PIC PICKIT 3.5 foi desenvolvido especialmente para microcontroladores da linha PIC, com compatibilidade de diversos modelos. Entre eles, destacamos a linha PIC16F, PIC18F, dsPIC33f, PIC24 e PIC32.
Na prática, o funcionamento é simplificado, podendo ser conectado diretamente na porta USB do computador para alimentação e troca de dados, onde a programação pode ser feita diretamente no microcontrolador ou no modo ICSP, por meio da utilização do software MPLAB IDE.

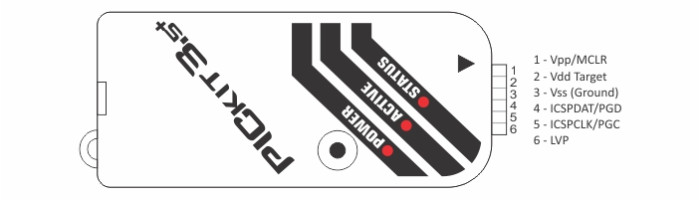

Pinagem Gravador do PIC PICKIT3.5
CARACTERÍSTICAS:
- Conexão USB;
- Execução em tempo real;
- Compatível com MPLAB IDE;
- Pode ser utilizado em conjunto com protoboard;
- Monitor de sobretensão / curto-circuito incorporado;
- Firmware atualizável a partir de download na Web;
- Completamente fechado;
- Possibilita Leitura e gravação de microcontroladores PIC;
- Suporta baixa tensão (faixa 2.0V a 6.0V);
- LEDs de diagnóstico (Power, Busy, Error);
ESPECIFICAÇÕES:
- Modelo: Pickit 3.5
- Conexão: USB (cabo incluso);
- Tensões suportadas: 2V a 6V;
- Compatibilidade: Linha PIC16F, PIC18F, dsPIC33f, PIC24 e PIC32;
- Comprimento do cabo: ~1m;
- Dimensões (CxLxE): 90x40x12mm;
- Peso: 70g.
