Câmera OV5640 5MP com Lente 66° e Interface SCCB – 24 Pinos

A Câmera OV5640 5MP com Lente 66° DVP/MIPI – 24 Pinos é um módulo de imagem compacto desenvolvido para aplicações embarcadas que precisam de boa resolução, controle digital e integração com placas compatíveis com sensores de câmera paralelos ou MIPI. Equipada com sensor CMOS colorido de 5 megapixels, é indicada para projetos de captura de imagem, visão computacional, sistemas multimídia, equipamentos personalizados e desenvolvimento de dispositivos com câmera integrada.

Seu sensor OV5640 possui resolução ativa de 2592x1944 pixels, permitindo capturar imagens em alta definição e também trabalhar com resoluções menores conforme a necessidade do projeto. O datasheet do sensor informa suporte a diferentes formatos de saída, incluindo RAW RGB, RGB565, YUV422/420, YCbCr422 e compressão, além de operação em vídeo ou snapshot.

A comunicação de controle é feita pela interface SCCB, utilizada para configuração dos registros internos do sensor, como exposição, ganho, balanço de branco, recorte de imagem, espelhamento, rotação e demais ajustes digitais. Já a saída de imagem pode ser realizada por interface DVP paralela ou MIPI dual lane, conforme a compatibilidade da placa utilizada no projeto.

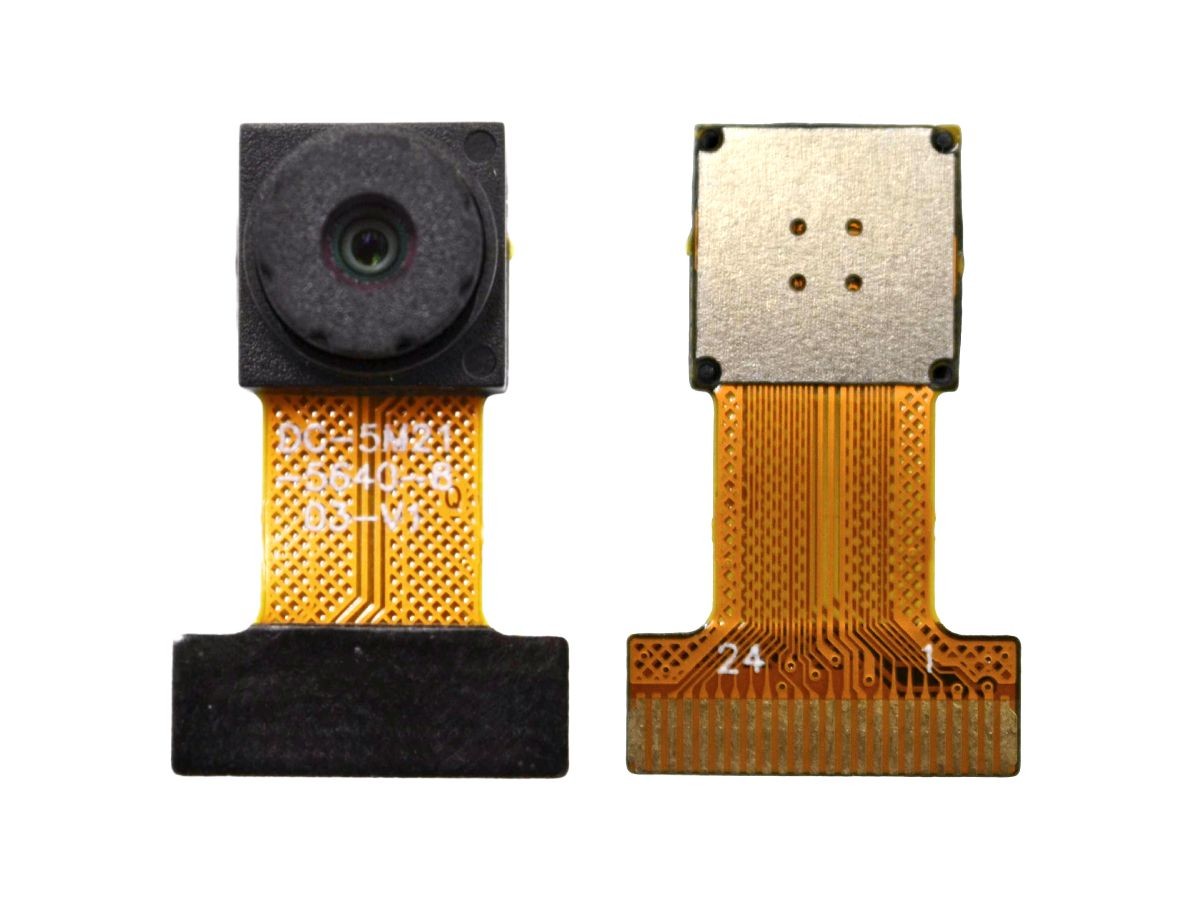

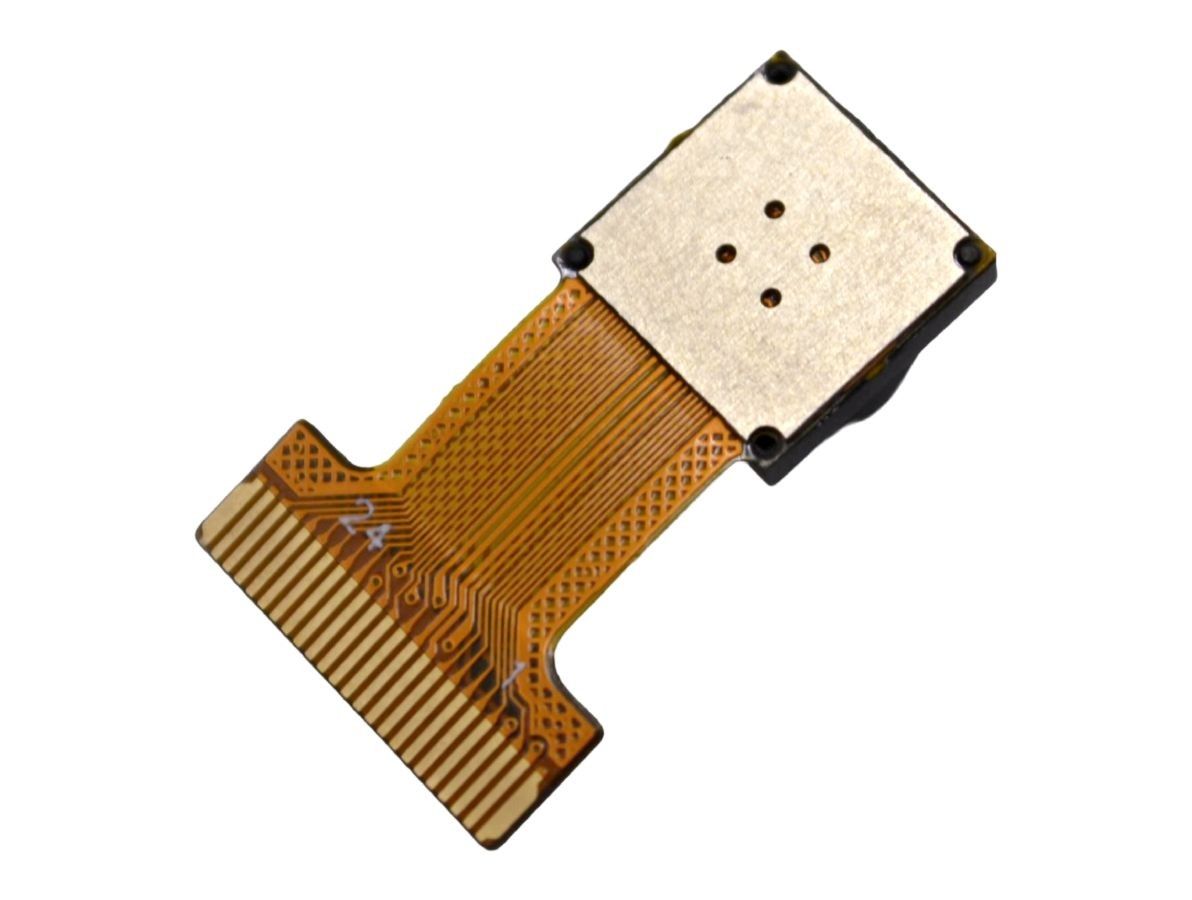

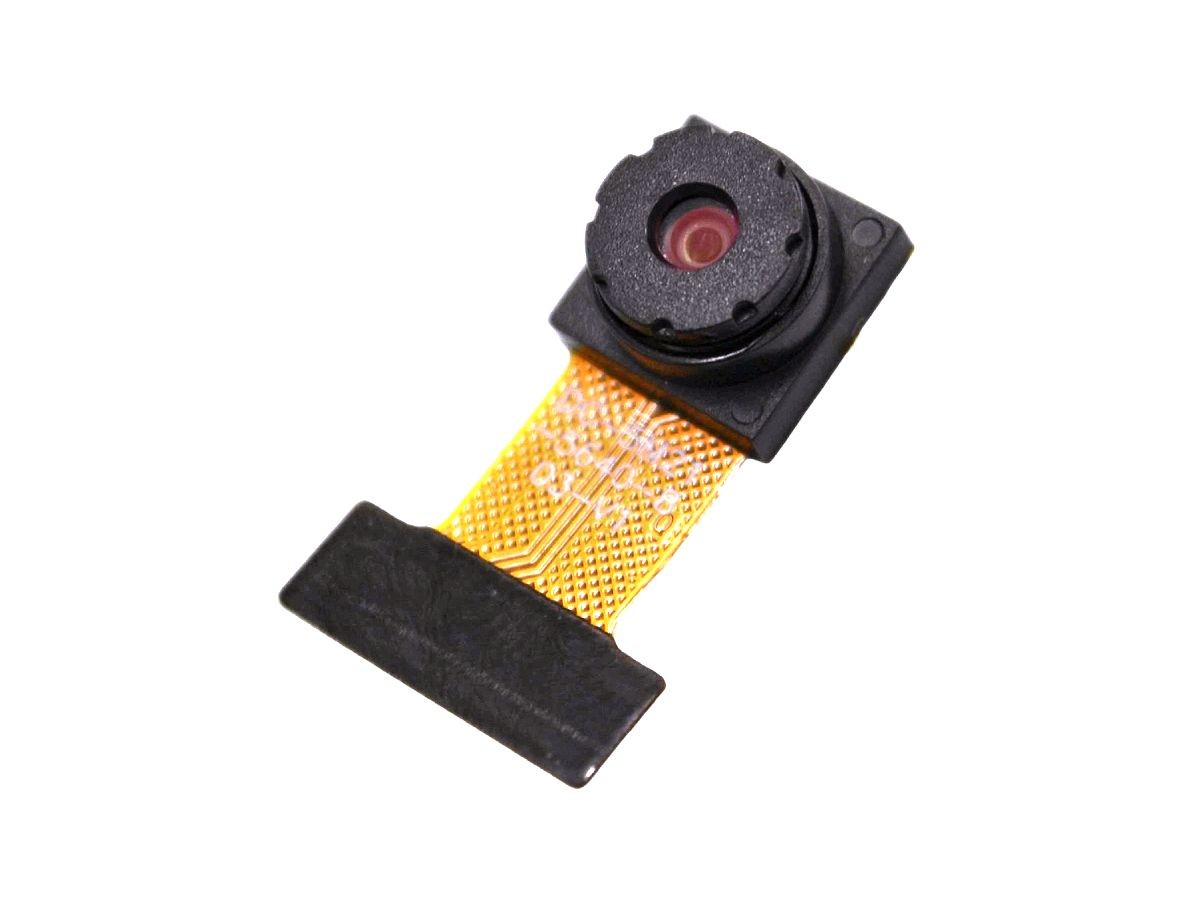

O módulo conta com lente de 66°, sendo uma opção interessante para aplicações que precisam de enquadramento mais fechado e menor distorção em comparação com lentes de ângulo muito aberto. Seu conector flat de 24 pinos com passo de 0,5mm facilita a integração em placas e sistemas compatíveis com esse padrão físico.

Além da resolução de 5MP, o OV5640 possui recursos internos de processamento de imagem, como controle automático de exposição, balanço de branco, detecção de luz 50/60Hz, correção de lente, ajuste de saturação, nitidez, cancelamento de ruído e correção de pixels defeituosos. Esses recursos ajudam a melhorar a qualidade da imagem sem depender apenas do processamento externo.

Por isso, a Câmera OV5640 5MP é mais indicada para desenvolvedores que já trabalham com módulos de imagem, interfaces DVP/MIPI e placas com suporte adequado ao sensor OV5640. Antes da aplicação, recomenda-se conferir a pinagem, tensão de operação e suporte de software da placa utilizada.

Observação sobre ESP32-CAM: embora existam adaptações que permitam utilizar a OV5640 com algumas placas ESP32-CAM, este módulo não é totalmente indicado para esse uso contínuo. Devido às diferenças de alimentação e ao maior consumo do sensor, pode ocorrer aquecimento durante a operação, principalmente em uso prolongado ou em resoluções mais altas. Para testes, captura de fotos e aplicações pontuais em baixa resolução, pode funcionar conforme a compatibilidade do projeto, mas recomenda-se utilizar placas/controladores desenvolvidos para trabalhar com o sensor OV5640.
