O Módulo Transceptor RS485 RT5BF01 é uma solução sem fio de longo alcance desenvolvida para aplicações industriais de automação e controle. Com suporte à comunicação RS485 e transmissão por rádio em 433MHz, ele permite a troca de dados entre dois ou mais dispositivos sem a necessidade de cabeamento, simplificando instalações em ambientes distribuídos.
Este módulo opera com até 63 dispositivos em cascata, utilizando o protocolo mestre-escravo. Sua comunicação pode atingir até 1000 metros em campo aberto, sendo ideal para projetos de controle remoto, aquisição de dados e sistemas SCADA. A seleção da taxa de transmissão (baud rate) e do canal de frequência é feita por meio de interruptores DIP integrados, o que facilita sua configuração direta no campo, sem a necessidade de programação adicional.

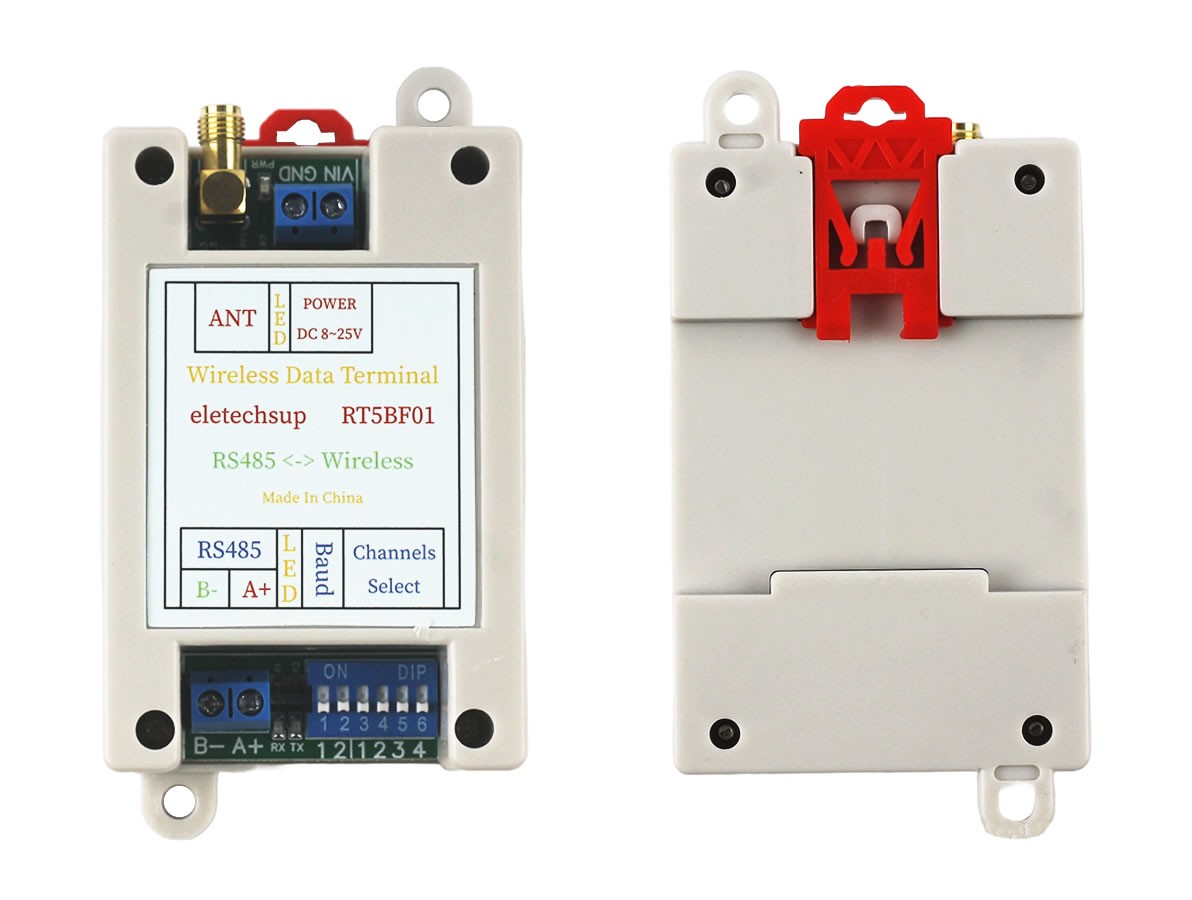

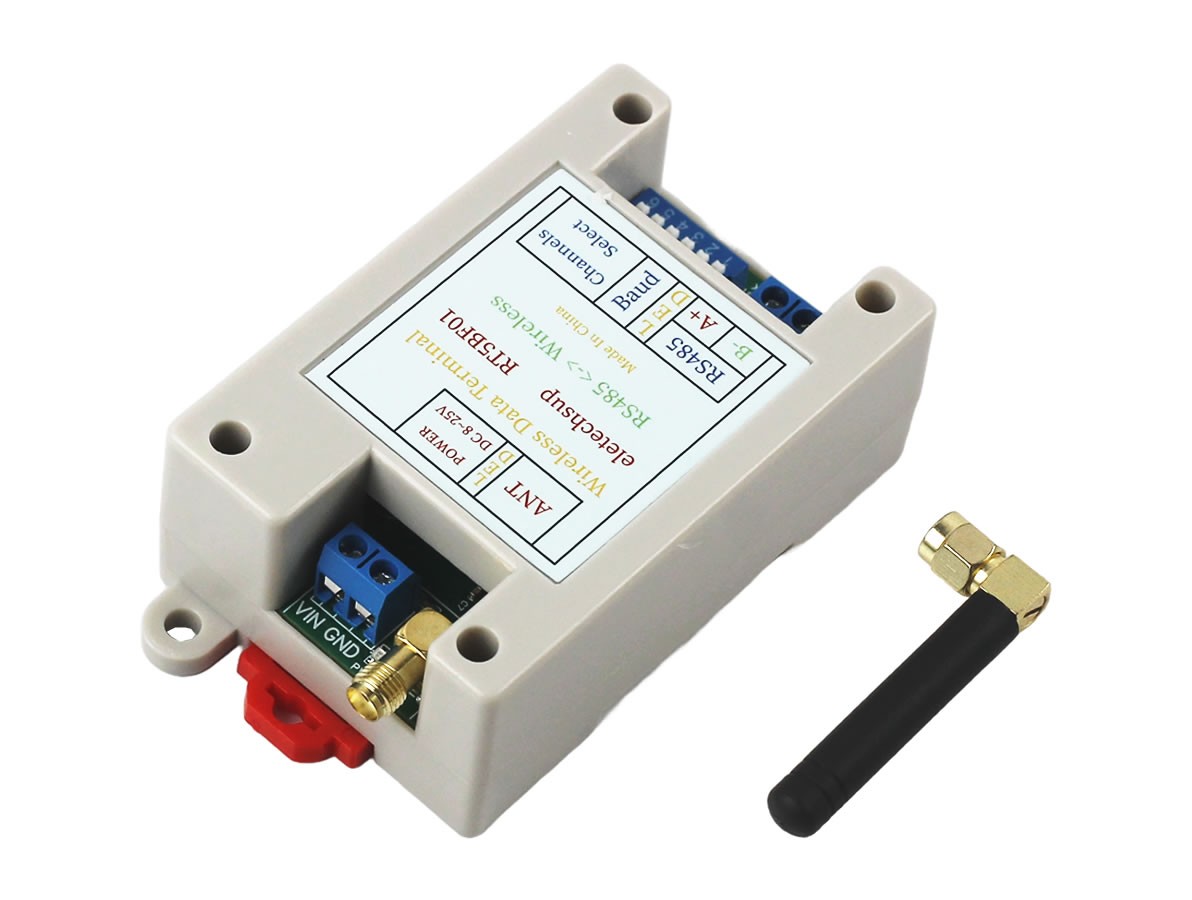

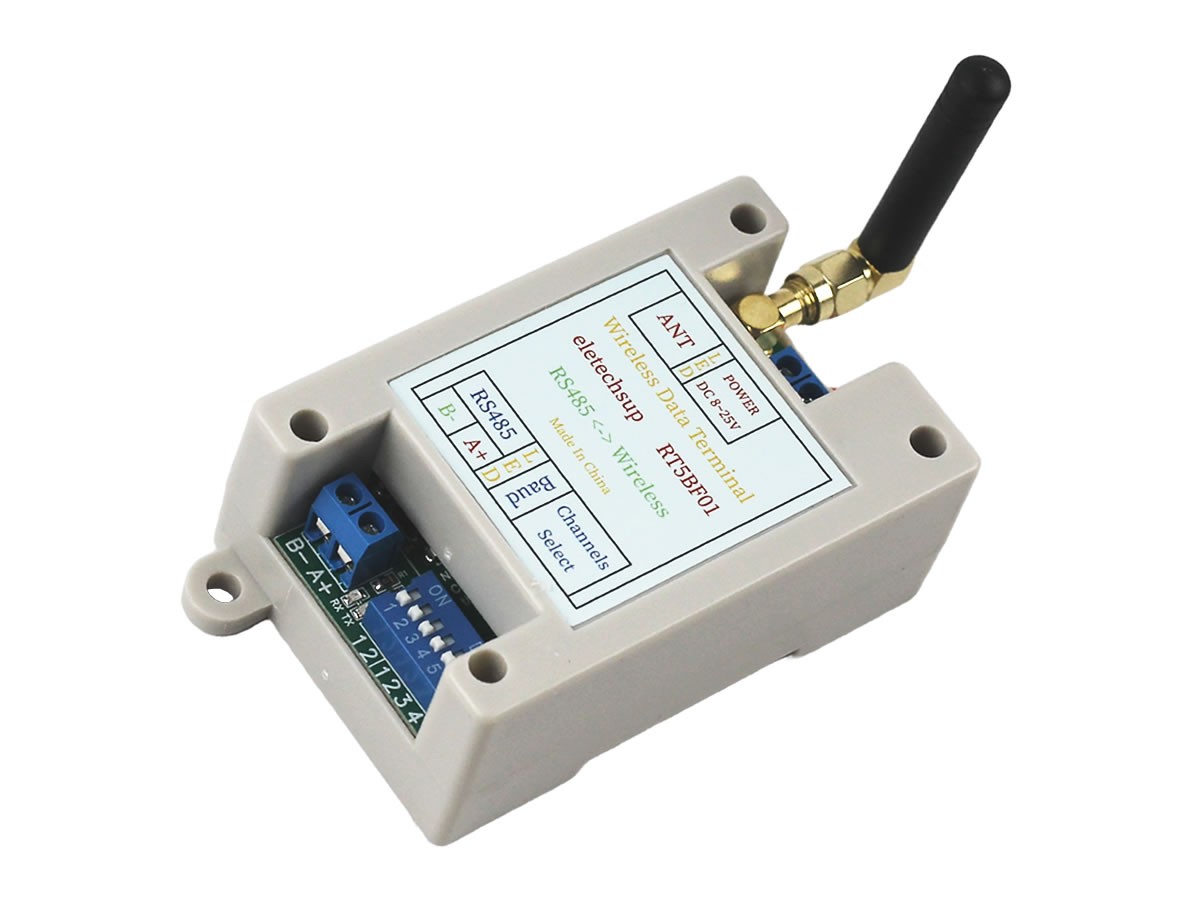

O RT5BF01 é compatível com trilho DIN35 e C45, e conta com conectores tipo borne (KRE) para conexão RS485, além de antena com conector SMA removível, permitindo maior flexibilidade de posicionamento e ganho.

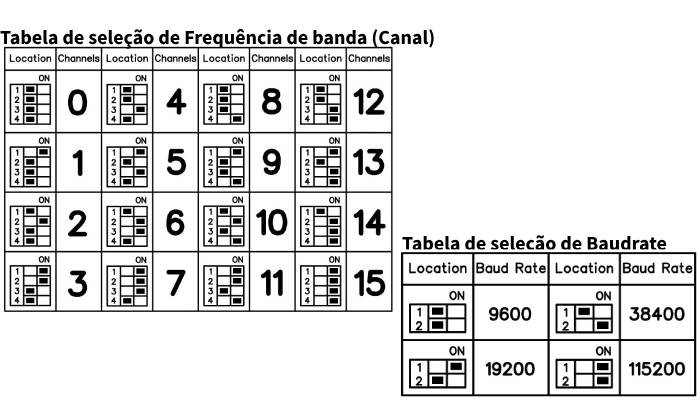

Seleção DIP Switch para escolha do Canal e Frequência
A frequência de operação pode ser ajustada entre 426MHz e 508,5MHz, distribuída em 16 canais com espaçamento de 5,5MHz. A fórmula usada é:
Frequência = Canal × 5,5MHz + 426MHz.
A lógica de uso é simples:
- Com 2 módulos, ambos enviam e recebem dados diretamente entre si.
- Com 3 ou mais, um atua como mestre e os demais como escravos. O mestre transmite e todos recebem; escravos podem transmitir um de cada vez.
Esse módulo é ideal para aplicações industriais, agrícolas, prédios automatizados ou qualquer local que necessite de comunicação RS485 sem cabeamento físico.
CARACTERÍSTICAS:
- Comunicação RS485 sem fio com alcance de até 1000m em campo aberto;
- Conversor RS485 Sem Fio;
- Até 16 canais de comunicação;
- Seleção de canal e baudrate via interruptores DIP;
- Compatível com trilho DIN35 e C45;
- Suporta até 63 dispositivos em cascata;
- Acompanha Antena 433MHz;
- Ideal para comunicação ponto a ponto ou master-salve;
- Download Manual RT5BF01.
ESPECIFICAÇÕES:
- Modelo: RT5BF01;
- Tensão de Alimentação: 8 a 25V DC (Recomendado 12V);
- Corrente de trabalho: 18 a 30mA;
- Frequência: 433MHz (426 a 508,5MHz, 5,5MHz por canal);
- Potência de transmissão: +20dBm
- Sensibilidade de recepção: -121dBm
- Baudrates suportados: 9600 / 19200 / 38400 / 115200 (8N1);
- Interface Antena: SMA;
- Interface RS485: Bornes KRE;
- Modulação: FSK;
- Dimensões(CxLxA): 100x54x32mm;
- Peso: 69g.
