MAX485 ESA Circuito integrado SMD - Conversor RS485/RS422 - Original

Introdução

O MAX485 ESA é um transceptor compacto para comunicação diferencial RS485/RS422 que abre muitas possibilidades de aplicação em projetos industriais, comerciais e de hobby. Abaixo seguem sugestões práticas de uso, áreas onde ele se destaca e dicas de integração para aproveitar ao máximo o componente.

Principais aplicações 🚀

• Redes industriais e automação — Comunicação entre PLCs, I/O remotos e controladores em ambientes ruidosos.
• Modbus/SCADA — Resposta rápida e confiável para barramentos Modbus RTU em sistemas de supervisão e aquisição.
• Iluminação cênica (DMX) — Interface para controladores de iluminação que utilizam o padrão elétrico diferencial.
• Medição e telemetria — Conexão de medidores de energia, sondas e concentradores de dados em longas topologias.
• Displays e painéis de sinalização — Controle de placas de LED e painéis distribuídos ao longo de cabos.
• CFTV e controle PTZ — Linhas de comando remotas que exigem imunidade a ruído e alcance estendido.
• Robótica distribuída — Comunicação entre múltiplos módulos e sensores espalhados pelo robô ou veículo autônomo.
• Conversores e gateways — Base para placas conversoras USB/TTL ↔ RS485, ou gateways para rede industrial.

Aplicações práticas por segmento 🏭🏠🤖

Indústria e energia

• Integração com controladores de motor, inversores e sistemas de proteção.
• Rede de sensores e atuadores em fábricas com alta interferência eletromagnética.

Predial e automação residencial

• Interligação de sistemas de climatização, controle de acesso e sensores de incêndio em uma topologia multi-drop.

Projetos maker e educação

• Interfaces para Arduinos, ESPs e microcontroladores em testes de campo e protótipos com necessidade de comunicação estável a longa distância.

Vantagens no design e integração 🎯

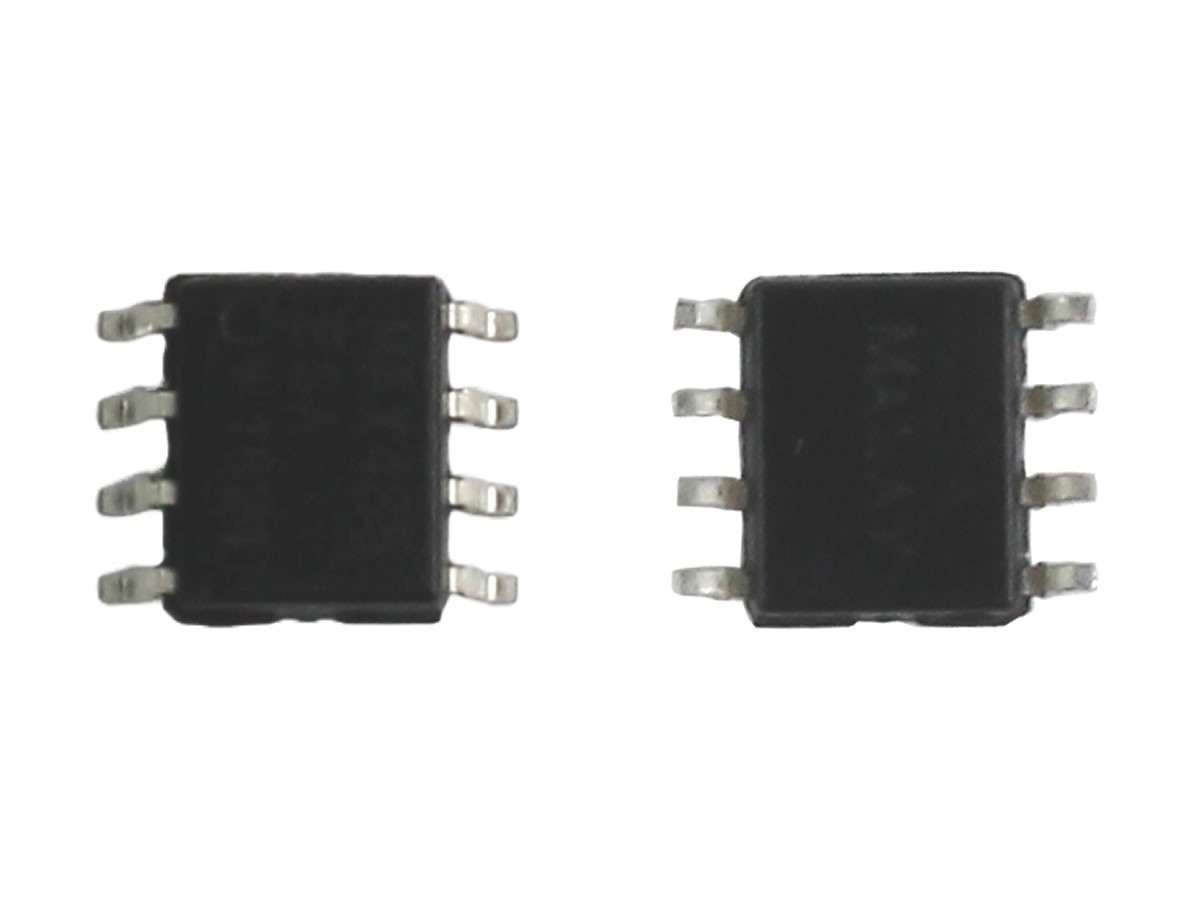

• Formato SMD compacto (SOIC-8) otimiza espaço em PCBs e facilita montagem automática.
• Suporta topologias multi-drop, permitindo vários nós na mesma linha diferencial.
• Alta imunidade a ruído graças à comunicação diferencial, ideal para ambientes eletromagneticamente hostis.
• Fácil de incorporar em placas de expansão, módulos e conversores USB-serial.

Boas práticas de instalação e uso 🔧

• Terminação e bias: utilize resistores de terminação e polarização adequados na rede para garantir integridade do sinal em topologias longas.
• Controle de direção: gerencie os pinos de enable/receive quando usar modo half-duplex para evitar colisões na linha.
• Cabo correto: prefira cabo par trançado e blindado para reduzir interferência em transmissões de longa distância.
• Proteção adicional: considere isolamento galvânico e supressores de surto em ambientes industriais.
• Layout de PCB: mantenha trilhas diferenciais próximas e minimize loops de terra para reduzir ruído.

Exemplos de projetos onde usar o MAX485 ESA 🧩

• Conversor RS485 para USB para diagnóstico de equipamentos.
• Rede de sensores remotos para monitoramento ambiental em plantações ou prédios.
• Sistema de iluminação DMX compacto para pequenas produções teatrais.
• Barramento de comunicação entre vários módulos de um robô móvel.

Conclusão ✨

O MAX485 ESA é uma solução versátil para levar comunicação diferencial confiável a projetos que exigem alcance, robustez e economia de espaço. Sua integração em projetos industriais, automação predial, robótica e aplicações maker amplia as possibilidades de comunicação serial em ambientes desafiadores.
