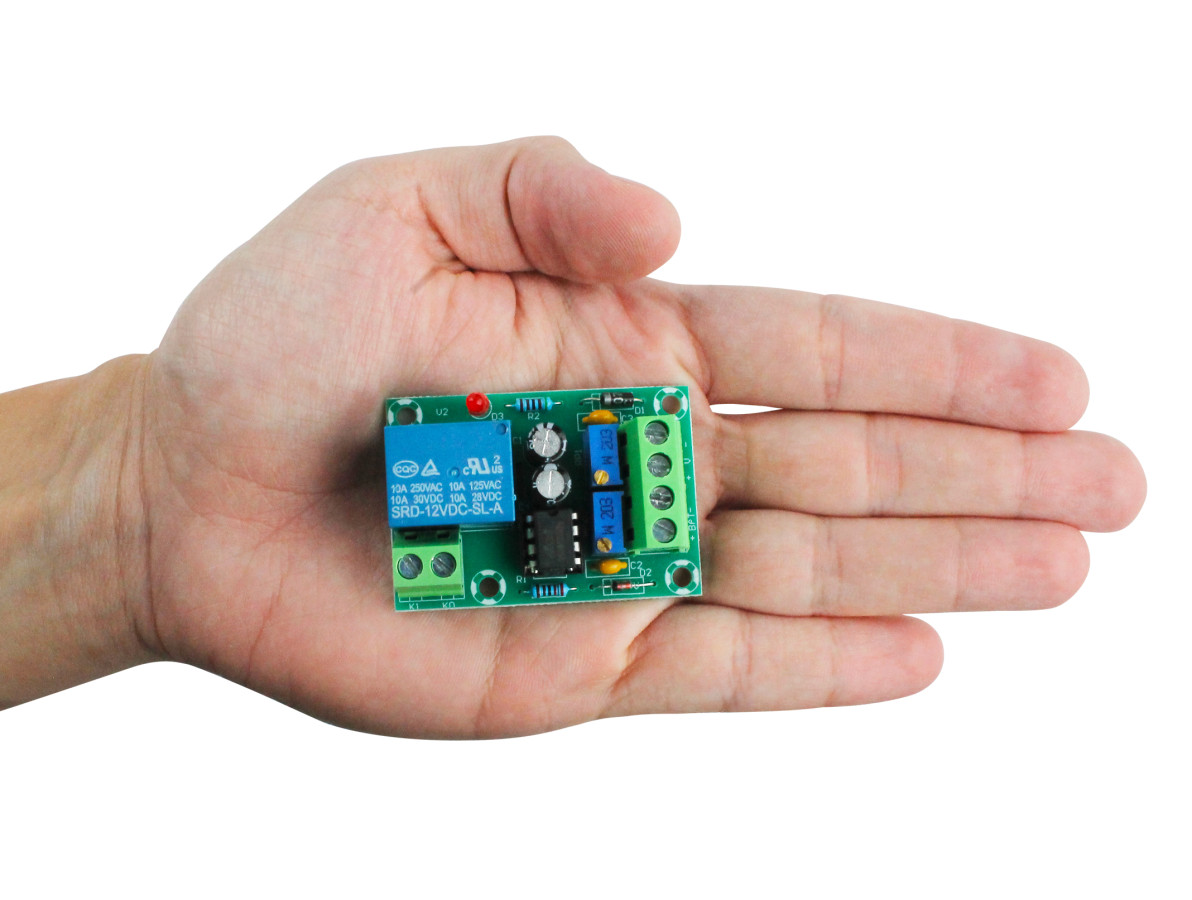

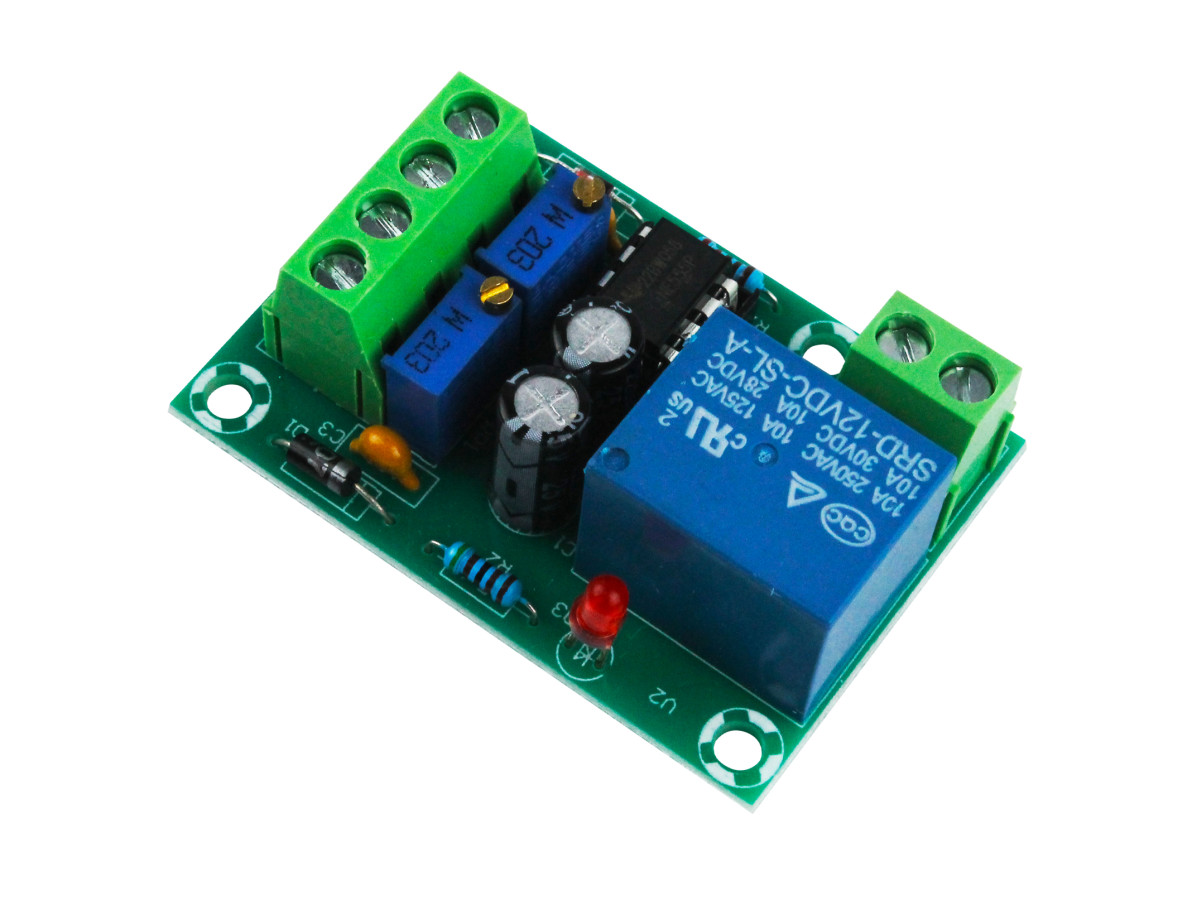

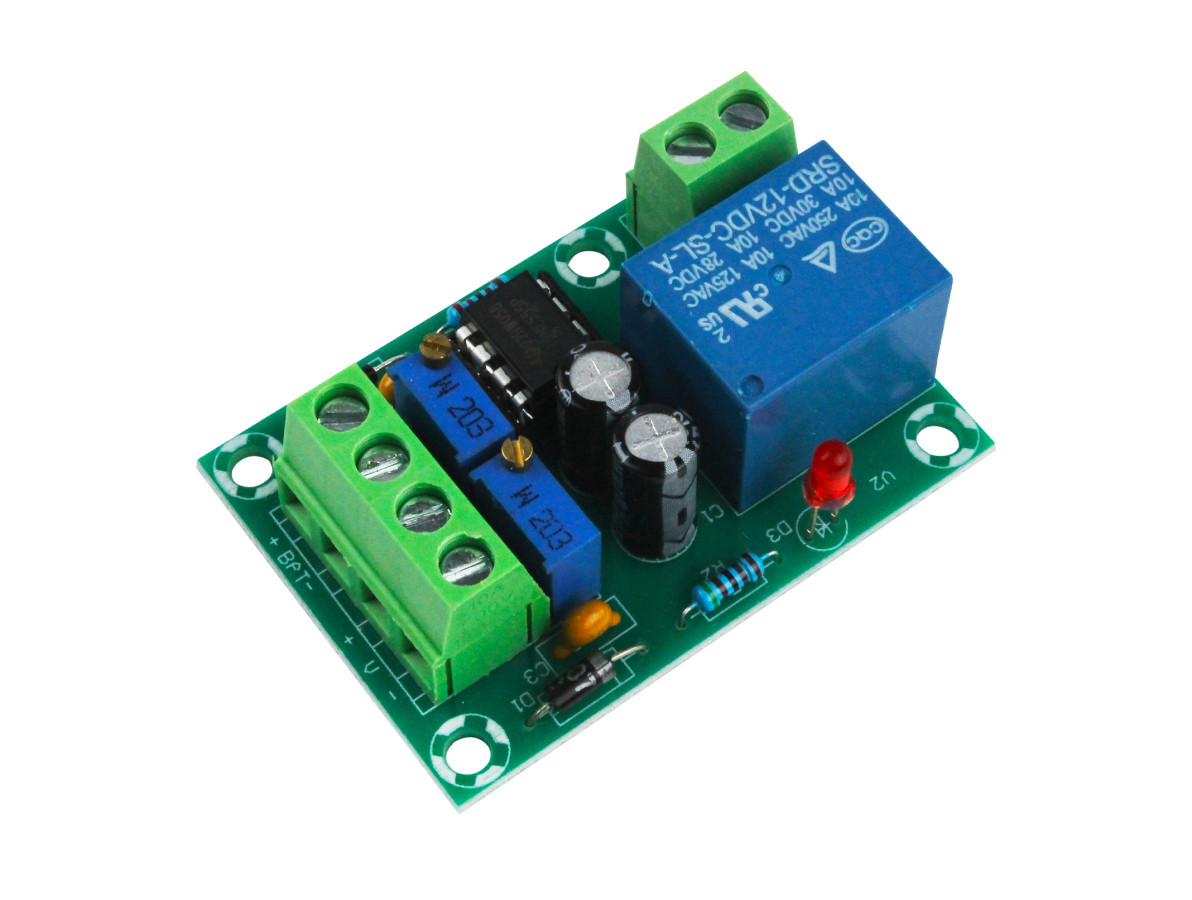

Controlador de Carga para Bateria 12V XH-M601 com Relé e Trimpots

O Controlador de Carga para Bateria 12V XH-M601 é um dispositivo eletrônico que garante maior segurança aos seus processos de carga e descarga de baterias de chumbo 12V, atuando por meio de um relé, trimpots e circuitos especiais.

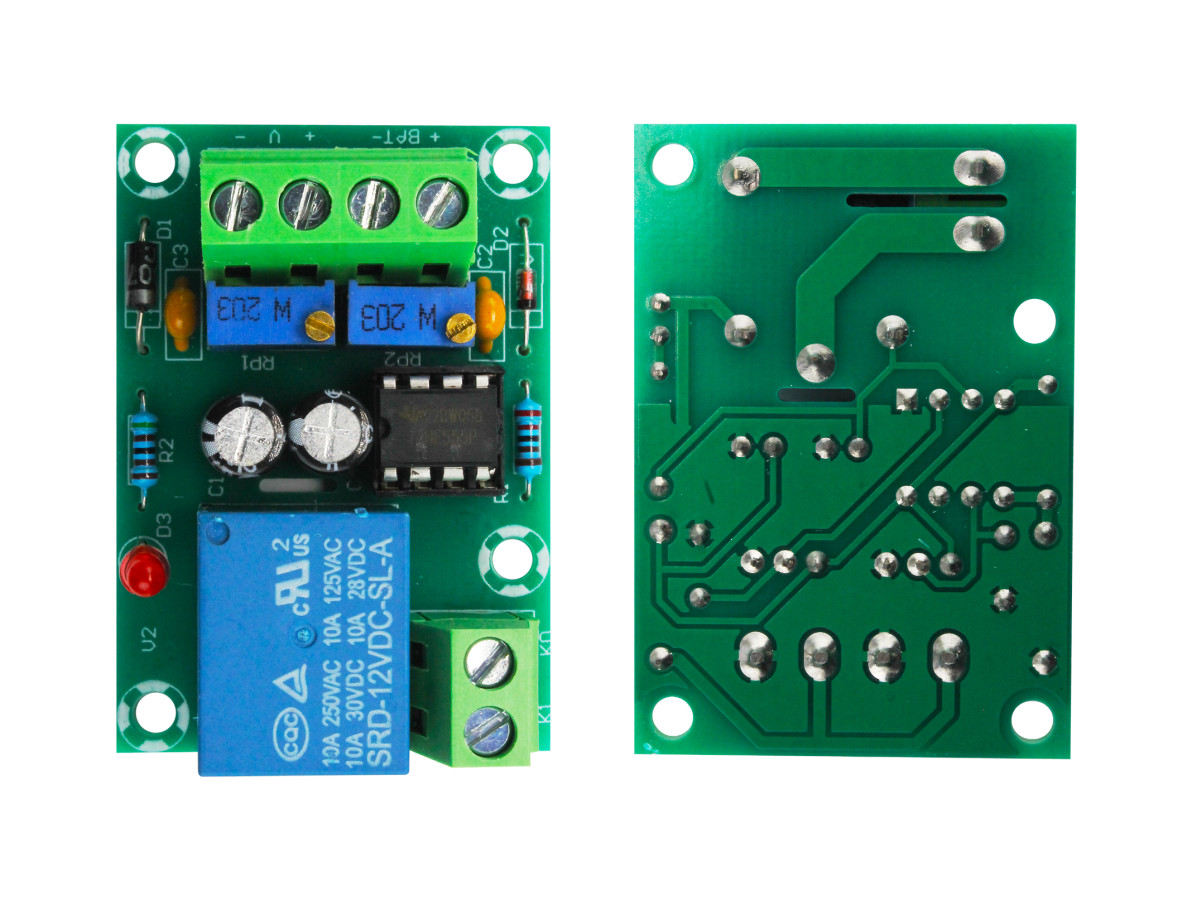

Esse modelo possibilita ajustar a tensão mínima que deve acionar o relé para que permita a passagem de energia para carregamento por meio do trimpot “RP1”, onde ao girar no sentido horário o ponto de acionamento é mais baixo e no sentido anti-horário ao girar torna-se mais alto (por padrão é acionado quando a bateria atinge o valor de 12.4V).

Já o trimpot “RP2” do Controlador de Carga para Bateria 12V XH-M601 possibilita definir o valor que a bateria deve atingir para que o relé desligue, onde ao girar no sentido horário eleva-se a tensão de referência e no anti-horário diminui-se a tensão de referência (por padrão o valor é de 14.8V).

Importante destacar ainda que a tensão de alimentação que entra nos pinos “K1” e “K0” vai depender da tensão necessária para alimentar seu carregador, possibilitando ainda acompanhar a tensão da bateria por meio de saídas para um voltímetro DC (não acompanha).

O Controlador de Carga para Bateria 12V XH-M601 funciona monitorando a tensão da bateria em tempo real até que atinja o valor mínimo definido no trimpot “RP1”, fazendo que com a relé passe energia para alimentar o carregador até a bateria atingir o valor máximo definido por meio do trimpot “RP2”.

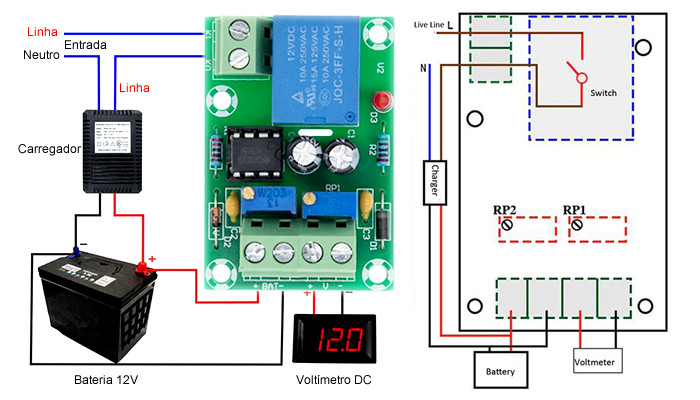

Se tiver dúvidas quanto à ligação do Controlador de Carga para Bateria 12V XH-M601, observe a imagem abaixo detalhadamente, onde será possível identificar todos os materiais e conexões para o perfeito funcionamento.

Conexões Controlador de Carga para Bateria 12V XH-M601

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
