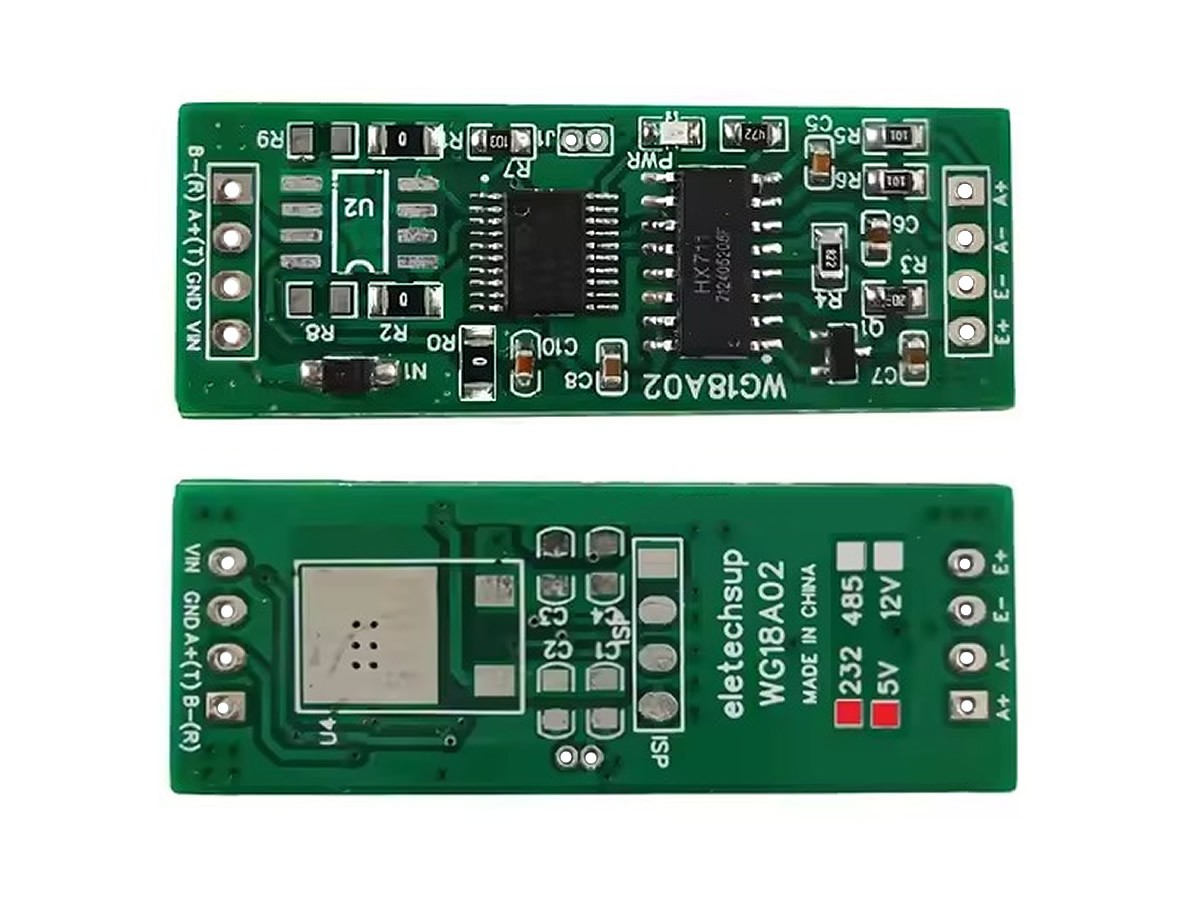

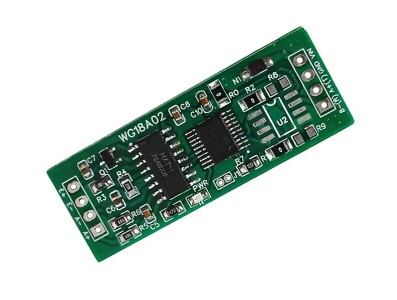

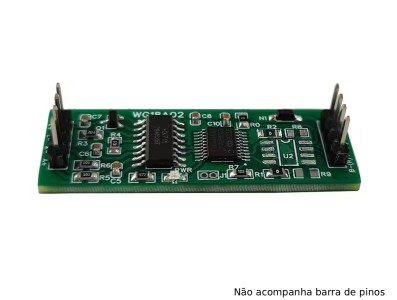

Módulo Conversor Amplificador HX711 RS232 TTL 5V - WG18A02

O Módulo Conversor Amplificador HX711 RS232 TTL 5V - WG18A02 é um conversor digital de alta precisão desenvolvido para realizar a leitura de células de carga em aplicações industriais e projetos de automação. Baseado no chip HX711, ele amplifica e converte o pequeno sinal analógico da célula de carga em dados digitais, transmitindo-os de forma confiável por meio da interface RS232 com protocolo Modbus RTU.

Projetado para oferecer excelente estabilidade, o módulo conta com filtros internos de média, mediana e rastreamento dinâmico, que suavizam variações e ruídos elétricos durante as medições, garantindo maior precisão nos resultados. A taxa de amostragem pode ser configurada entre 10Hz e 40Hz, permitindo escolher entre maior resolução ou maior velocidade de resposta conforme a necessidade da aplicação.

Este módulo conta com um software especializado que permite realizar a calibração, medição de peso, ativar filtros e resetar com apenas um clique de botão, facilitando a leitura dos dados e interpretação.

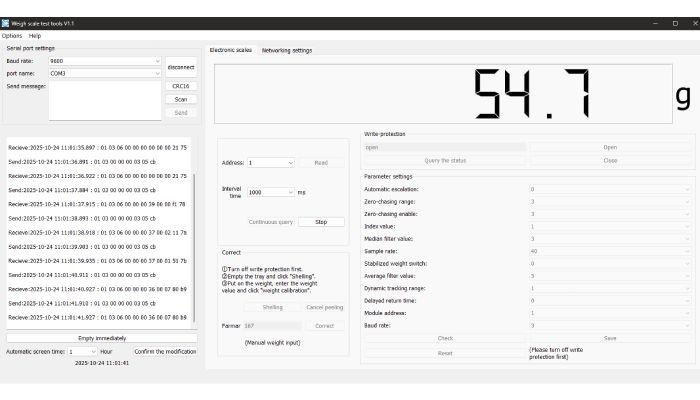

Demonstração Software Módulo Conversor Amplificador HX711 RS232 TTL- WG18A02

A configuração padrão de comunicação é 9600 bps, 8N1, mas a taxa de transmissão e o bit de paridade podem ser ajustados conforme o sistema. Caso alguma configuração incorreta impeça a leitura, o módulo permite restaurar os padrões de fábrica tanto por curto físico no pino RESET por cerca de 5 segundos quanto por comando via software, proporcionando praticidade e segurança durante a calibração.

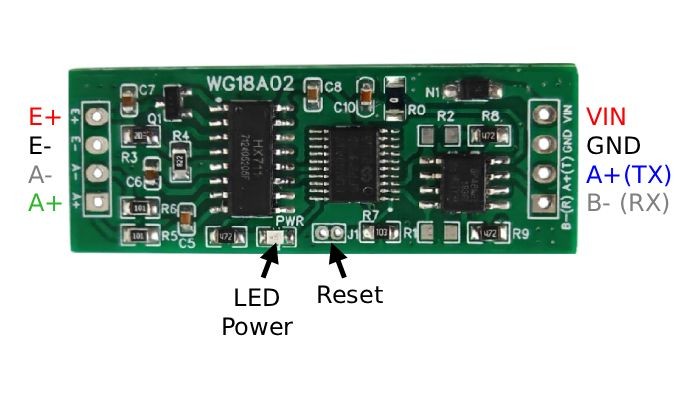

Pinout / Pinos de Ligação Módulo Conversor Amplificador WG18A02 com Célula de Carga

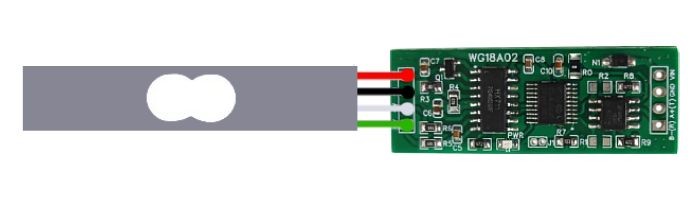

Ligações Módulo Conversor Amplificador WG18A02 com Célula de Carga

Como saber se minha célula é compatível?

Para garantir medições estáveis, verifique dois parâmetros principais da célula de carga:

1. Tensão de excitação: o módulo trabalha com 5V DC, portanto a célula deve operar dentro desse limite. Tensões mais altas podem causar leituras imprecisas.

2. Sinal de saída (mV/V): consulte no datasheet da célula o valor de “Saída classificada” ou “Potência nominal de saída”, que deve ser de no máximo 4mV/V. Valores acima disso podem saturar o conversor, interrompendo as leituras.

CARACTERÍSTICAS:

ESPECIFICAÇÕES:
