A comunicação entre sensores, displays e microcontroladores sempre foi um ponto sensível em projetos eletrônicos. Muitos iniciantes se confundem com a ligação de pinos SDA e SCL, e até profissionais podem perder tempo com soldas e jumpers em protoboard.
É nesse cenário que o Qwiic Connect System se destaca: um padrão criado pela SparkFun para simplificar conexões I2C, trazendo praticidade, confiabilidade e escalabilidade para projetos de Internet das Coisas (IoT), automação e prototipagem rápida.
Esse sistema já está sendo adotado em placas de desenvolvimento modernas, como o Arduino UNO R4 WiFi, que traz suporte nativo ao Qwiic, permitindo expandir suas funcionalidades de forma prática e rápida.
O que é o Qwiic Connect System?
O Qwiic é um sistema de conexão baseado em cabos JST-SH de 4 pinos (1mm), que permite ligar rapidamente placas de desenvolvimento, sensores, atuadores, displays e outros periféricos via I2C.

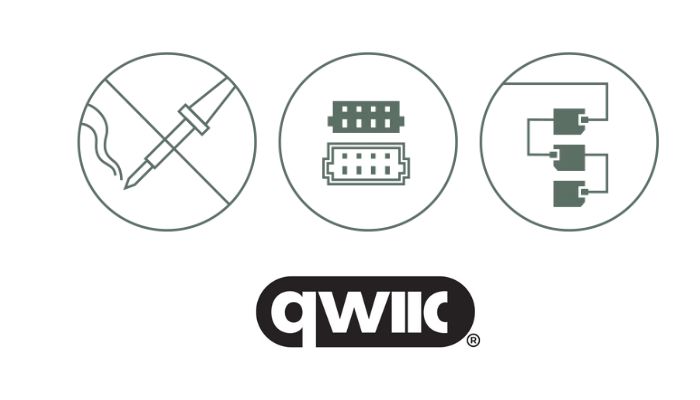

Principais vantagens do Qwiic:
-
Sem solda: basta plugar, sem protoboard nem ferro de solda.
-
Conector polarizado: impossível inverter SDA e SCL.
-
Daisy chain: vários dispositivos podem ser ligados em série no mesmo barramento.
-
Compatibilidade: crescente número de sensores e módulos já suportam o padrão.
Assim, mesmo iniciantes conseguem expandir seus projetos com segurança, enquanto makers avançados ganham praticidade e escalabilidade.
Por que usar Qwiic ao invés de fios comuns?
Na montagem tradicional em protoboard, é comum inverter sinais, perder contato em jumpers ou sobrecarregar o espaço físico. O Qwiic resolve isso:
-
Organização → Cabos compactos, sem emaranhado de fios.
-
Confiabilidade → Reduz falhas por mau contato.
-
Escalabilidade → Permite adicionar vários sensores no mesmo barramento.

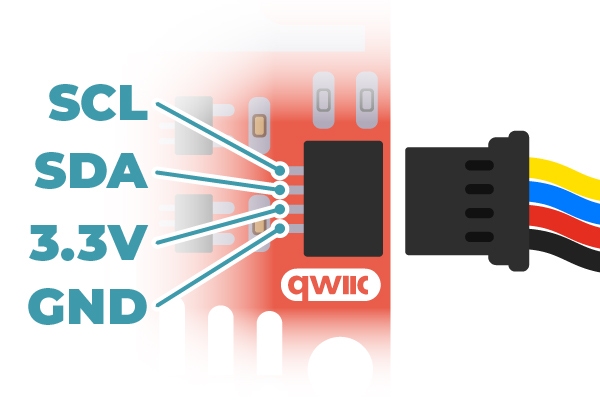

Além disso, todos os cabos seguem o mesmo padrão de cores:
-
Preto → GND
-
Vermelho → 3.3V
-
Azul → SDA
-
Amarelo → SCL

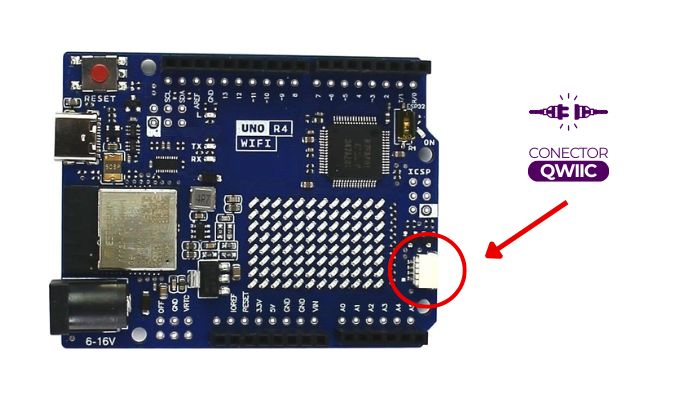

Compatibilidade com Arduino e Uno R4 WiFi
O sistema Qwiic vem ganhando força justamente porque já é adotado em diversas plataformas. Atualmente, ele é compatível com placas populares como ESP32, Raspberry Pi, e principalmente o Arduino Uno R4 WiFi, que já inclui um conector Qwiic nativo.
Isso significa que você pode ligar sensores ou displays diretamente com cabos prontos, sem precisar de jumpers ou solda.
Quando evitar Qwiic:
-
-
Em placas que trabalham apenas com 5V sem tradução de nível lógico. Nesse caso, pode ser necessário usar Stemma QT (padrão da Adafruit, compatível com 3.3V e 5V).
-
Projetos onde o custo extra do conector não compensa.
-
-
Limitações e cuidados
-
O Qwiic foi projetado para 3.3V. Se o módulo precisar de 5V, deve ter conversão interna.
-
O comprimento dos cabos não deve ser muito grande (até ~1m em I2C normal). Para distâncias maiores, use soluções como o Differential I2C Breakout.
-
Corrente máxima recomendada nos cabos: ~226mA.
Além disso no mercado existem diversos outros modelos de conexões, caso deseje conhecer mais e suas especificações, acesse clicando aqui.
Conector compatível para seus projetos

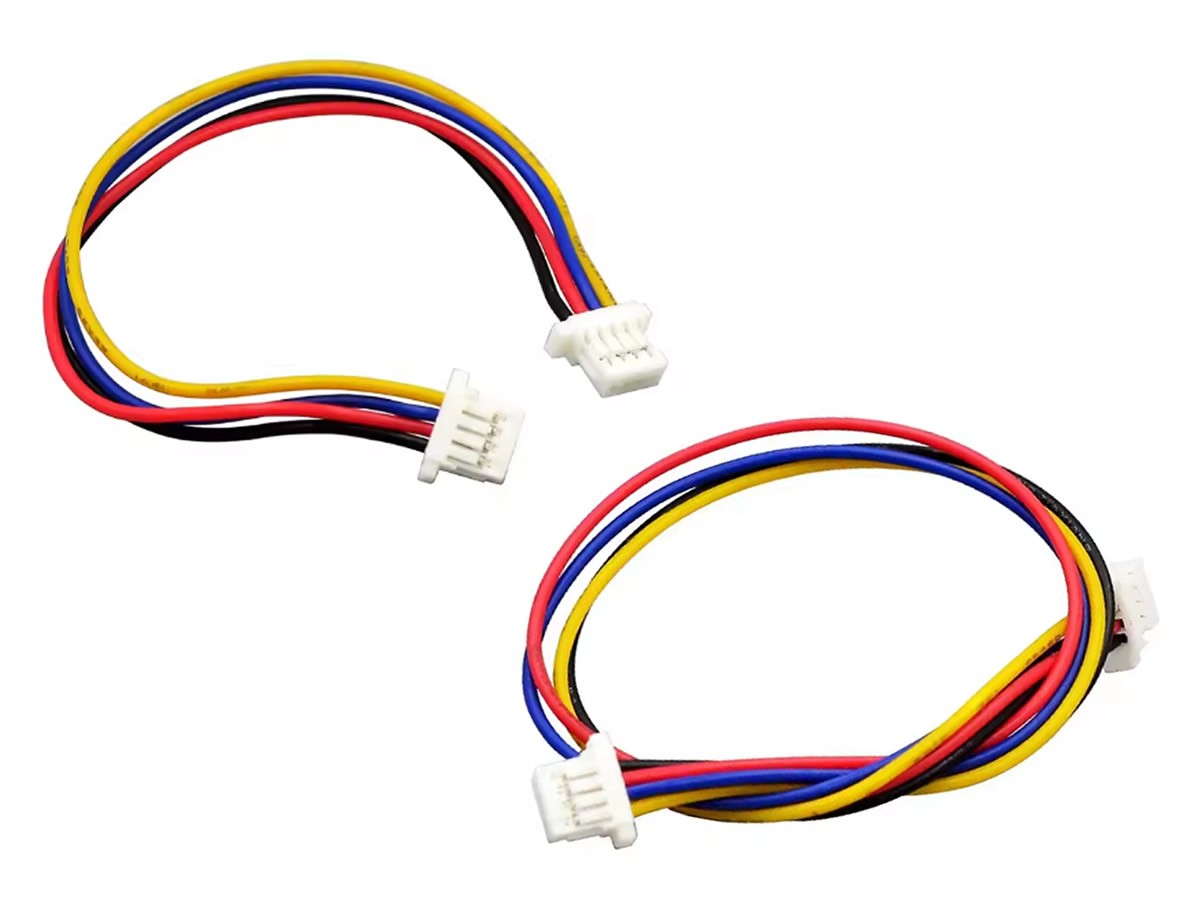

Para integrar sensores e placas Qwiic em seus projetos, utilize o Cabo Conector JST 1,0mm 4 Pinos Fêmea-Fêmea 14cm (Qwiic / Stemma QT) disponível na UsinaInfo.
Esse cabo segue o padrão oficial de cores e pinagem, garantindo compatibilidade total com Qwiic e Stemma QT.
Conclusão
O Qwiic é um padrão que veio para simplificar a vida de makers, engenheiros e educadores. Ele elimina erros comuns de conexão, facilita o uso de múltiplos sensores em I2C e traz mais organização aos projetos.
Se você trabalha com Arduino, ESP32 ou Raspberry Pi, o Qwiic é a solução ideal para deixar seus protótipos mais robustos, rápidos de montar e profissionais.
