É muito comum ver em desenhos animados, filmes e novelas as pessoas ativarem lâmpadas, motores e outros objetos por meio de palmas, assovios ou até mesmo gritos. Até certo ponto parece ser algo difícil de funcionar na prática, mas não é o que este Módulo Sensor de Som em conjunto com um microcontrolador (Arduino, por exemplo) promete fazer. Vamos aos post de hoje: Sensor de Som Arduino em Projeto com Relé.
O sensor é capaz de captar ruídos e transformá-los em sinais, estes sinais podem ser receptados pelo Arduino (por exemplo) que em conjunto com outros acessórios podem acionar lâmpadas, motores ou os mais diversos equipamentos eletrônicos.
Na prática ele fica atento ao som provocado no ambiente e quando o recepta ele amplifica este sinal e transforma-o em sinais reconhecíveis pelo Arduino ou microcontroladores geral. É um dispositivo ideal para ser aplicado no ramo da automação residencial ou até mesmo em dispositivos para iluminação de festas, entre outros, incluindo projetos robóticos.
A seguir, apresentaremos o controle de um relé por meio de palmas, que poderá estar sendo aplicado para os mais diversos fins utilizando a plataforma Arduino.
Teste prático:
Produtos utilizados no teste:
- 1 x Modulo Sensor de som;
- 1 x Arduino;
- 1 x Relé;
- 1 x Protoboard;
- 1 x Jumpers.

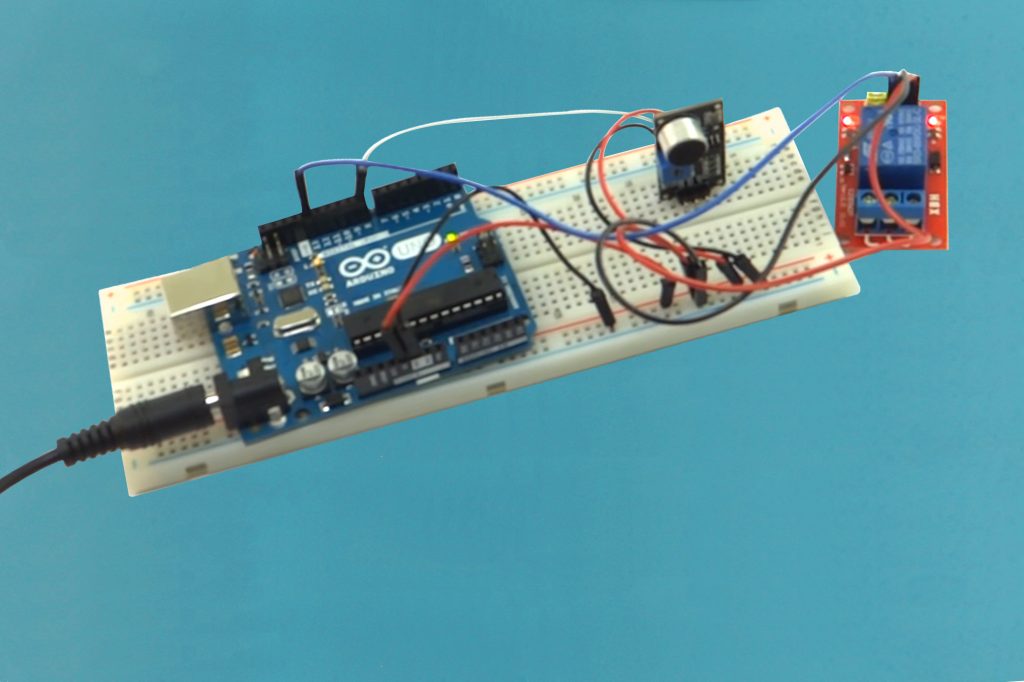

Montagem Física do Projeto Sensor de Som Arduino em com Relé (Hardware):
A montagem é muito simples, basta seguir as orientações da imagem abaixo:
Esquemático Sensor de Som Arduino em Projeto com Relé
Funcionamento do Código (Biblioteca):
O código tem a função de fazer a leitura do Sensor de Som e quando detectado algum ruído alto e instantâneo ele ativará o relé, caso detectar um novo ruído ele o desligará.
Código para teste: Download AQUI.
[crayon-663415e9ddd15636715017/]
Conclusão
O Sensor de Som Arduino em Projeto com Relé mostra-se uma aplicação muito eficiente nos mais diversos projetos de automação residencial e robóticos.
O sensor é um dispositivo realmente compacto e útil em diversas áreas, como na demonstração do vídeo podemos estar fazendo o controle da iluminação de sua residência, por exemplo, sendo de fácil aplicação, pois não são necessários componentes externos, para facilitar ainda mais, possui um trimpot para regular a intensidade da detecção.
