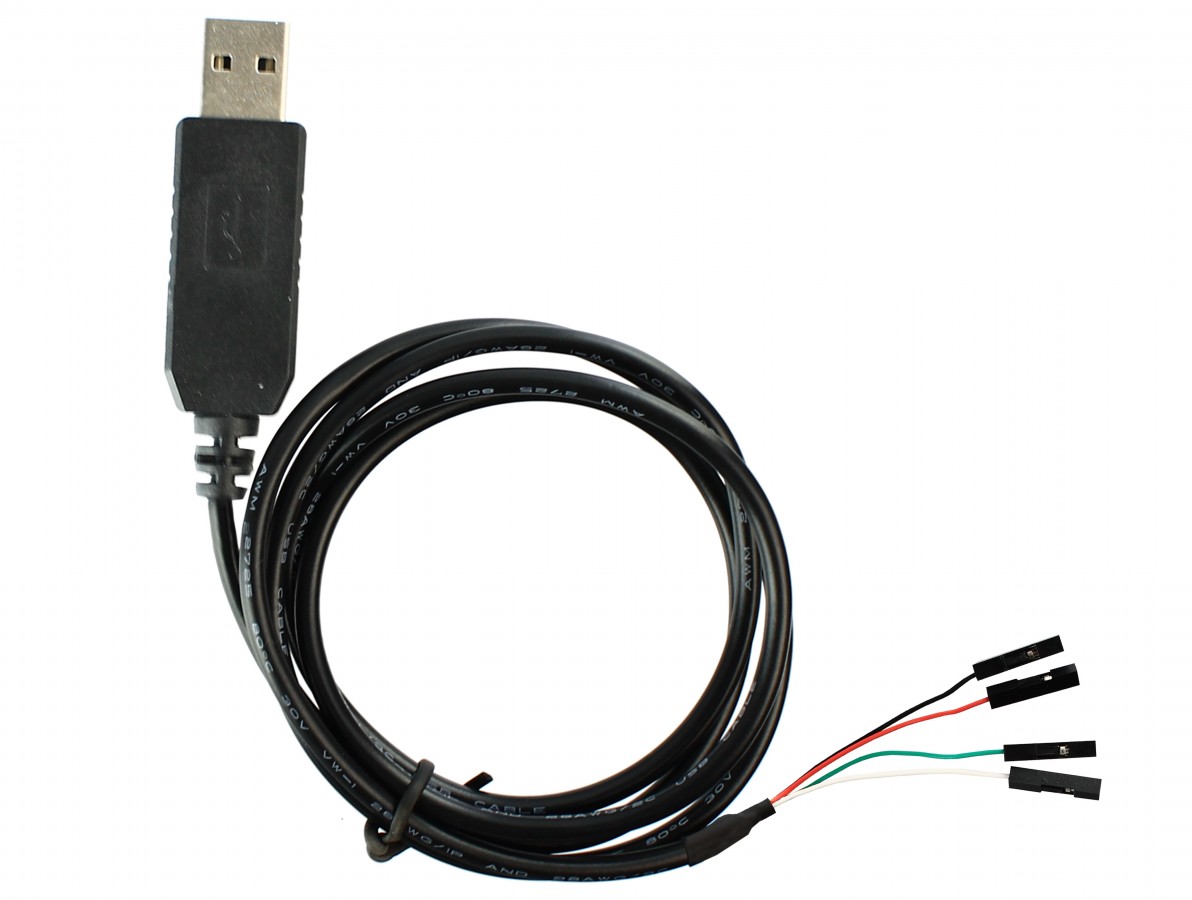

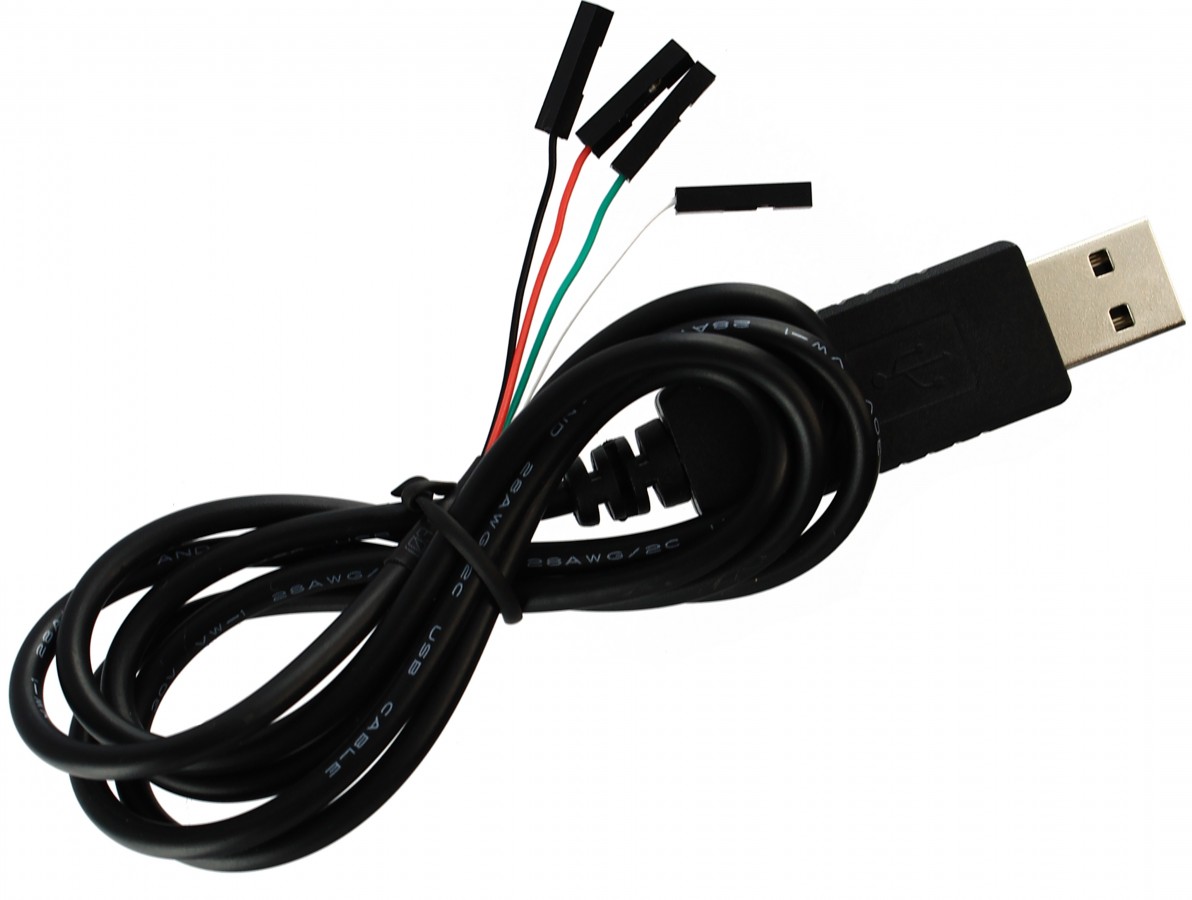

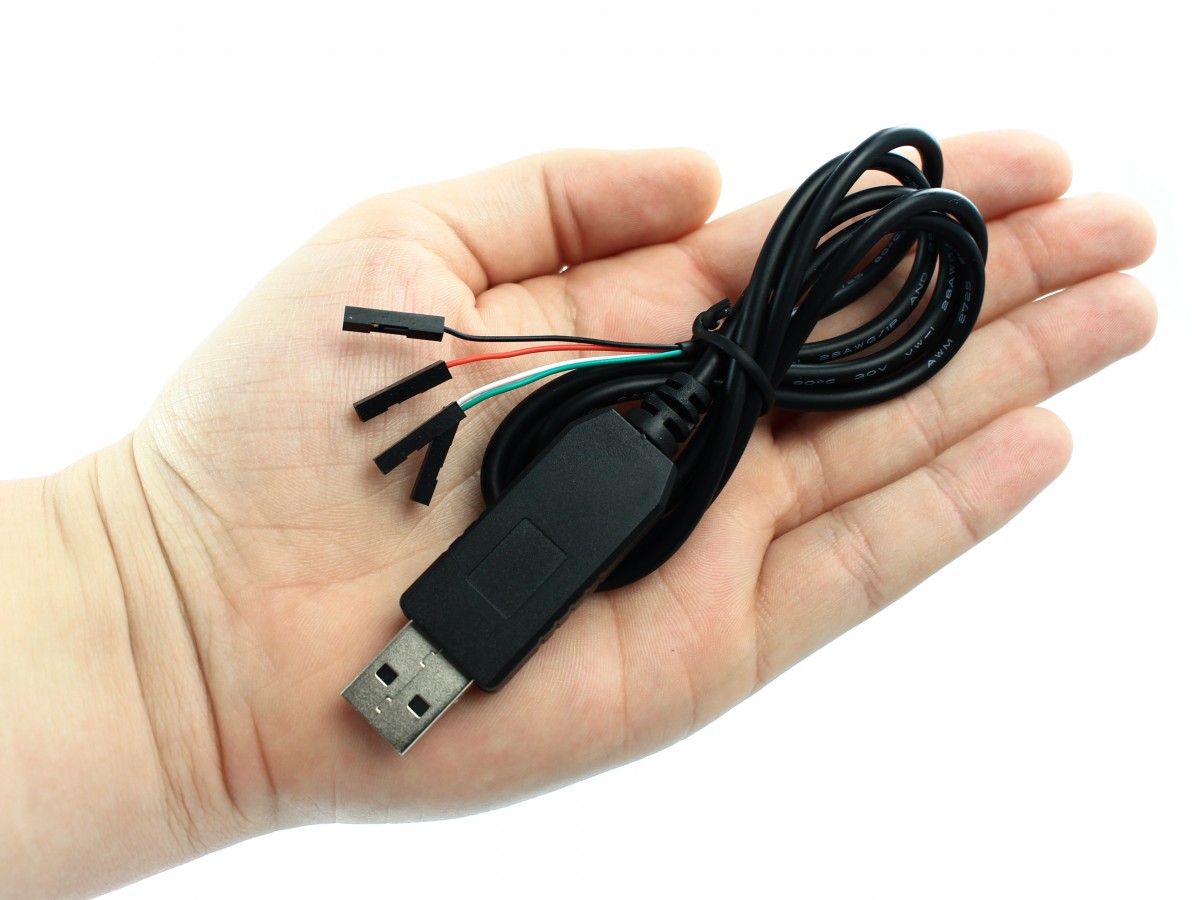

- O Conversor USB para RS232 e TTL é um cabo conversor exclusivo que possui a capacidade de converter sinais USB em sinais Serial de nível TTL e RS232 para facilitar a comunicação entre computadores e plataformas microcontroladoras.
- Com um circuito integrado PL2303HX encapsulado, o Conversor USB para RS232 e TTL é capaz de executar com competência a conversão dos dados recebidos.

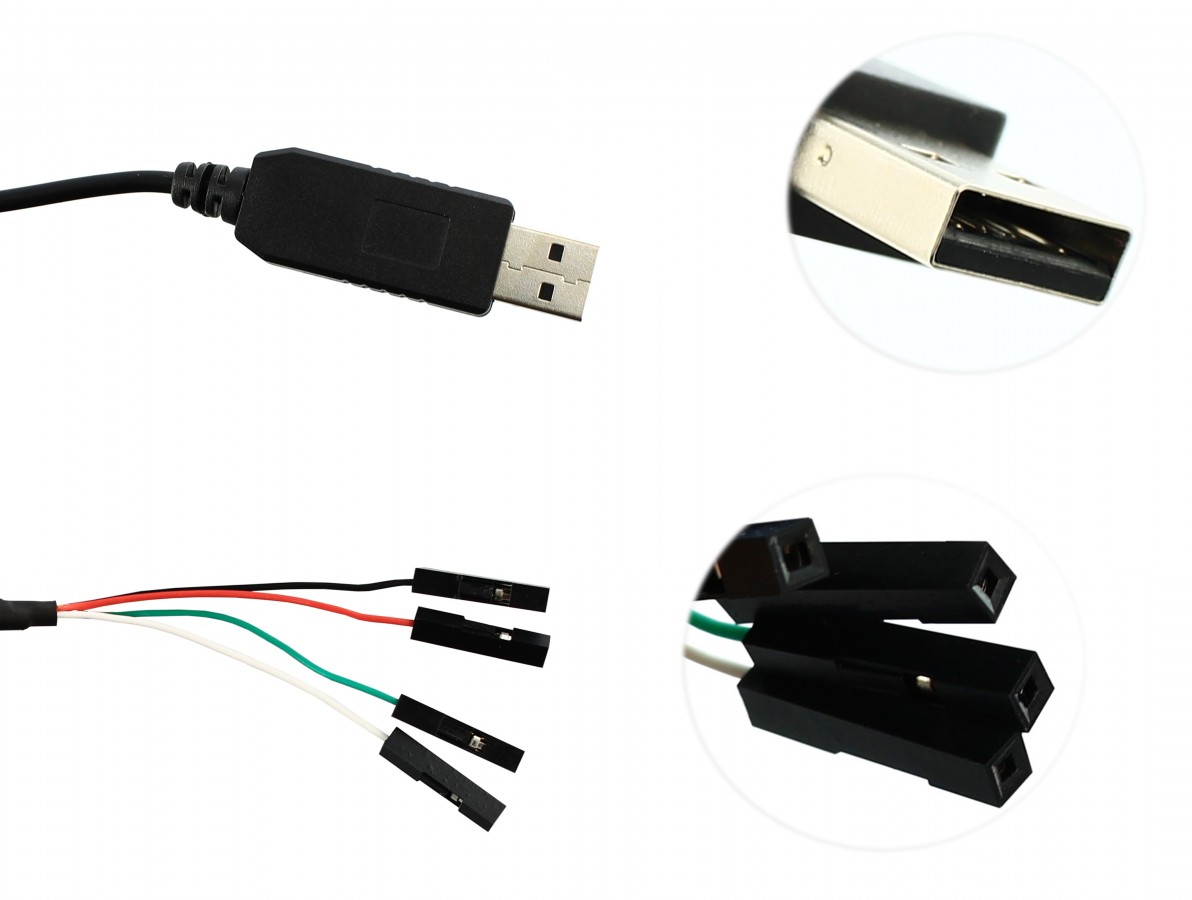

- Na extremidade oposta ao cabo USB do conversor existe um conector header com uma sequência de 4 pinos, os quais possuem configuração própria e estão devidamente especificados logo abaixo.
- Segue a relação de cores utilizadas e as funcionalidades dos cabos do Conversor USB para RS232 e TTL: Vermelho - VCC de 5V+, Preto - GND (fio negativo), Verde - Cabo TXD e Branco - Cabo RXD.
CARACTERÍSTICAS:
- Conversor USB para RS232 e TTL;
- Converte sinal USB em sinal TTL e RS232;
- Circuito integrado PL2303HX;
- Conector header com sequência de 4 pinos;
- Pinos VCC, GND, TXD, RXD;
- Compatível com Arduino, PIC e Atmel;
- Datasheet PL2303HX;
- Driver Windows PL2303.
ESPECIFICAÇÕES:
- Modelo: DL91;
- CI: PL2303;
- Tensão de trabalho: 5VDC;
- Cores do fio: vermelho, preto, verde, branco;
- Comprimento do fio: 1 metro;
- Espessura do fio: 3,5mm;
- Peso: 25g.
